基于51单片机的鱼缸环境检测及控制系统

目录

具体实现功能

设计介绍

资料内容

全部内容

资料获取


具体实现功能

具体功能:

(1)测量鱼缸内的温度、水浑浊度和氧气含量,并用LCD1602实时显示;

(2)可以按键设置温度报警范围、水浊度报警值和氧气报警值;

(3)温度过高时降温,温度过低时升温,水浑浊度高了换水,氧气低了加氧。

仿真演示视频:

145-基于51单片机的鱼缸环境检测及控制系统

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器,拥有灵巧的8位CPU和可编程Flash,使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。

本设计所使用的芯片可兼容以下所有的51系列单片机(包括AT系列和STC系列)。

资料内容

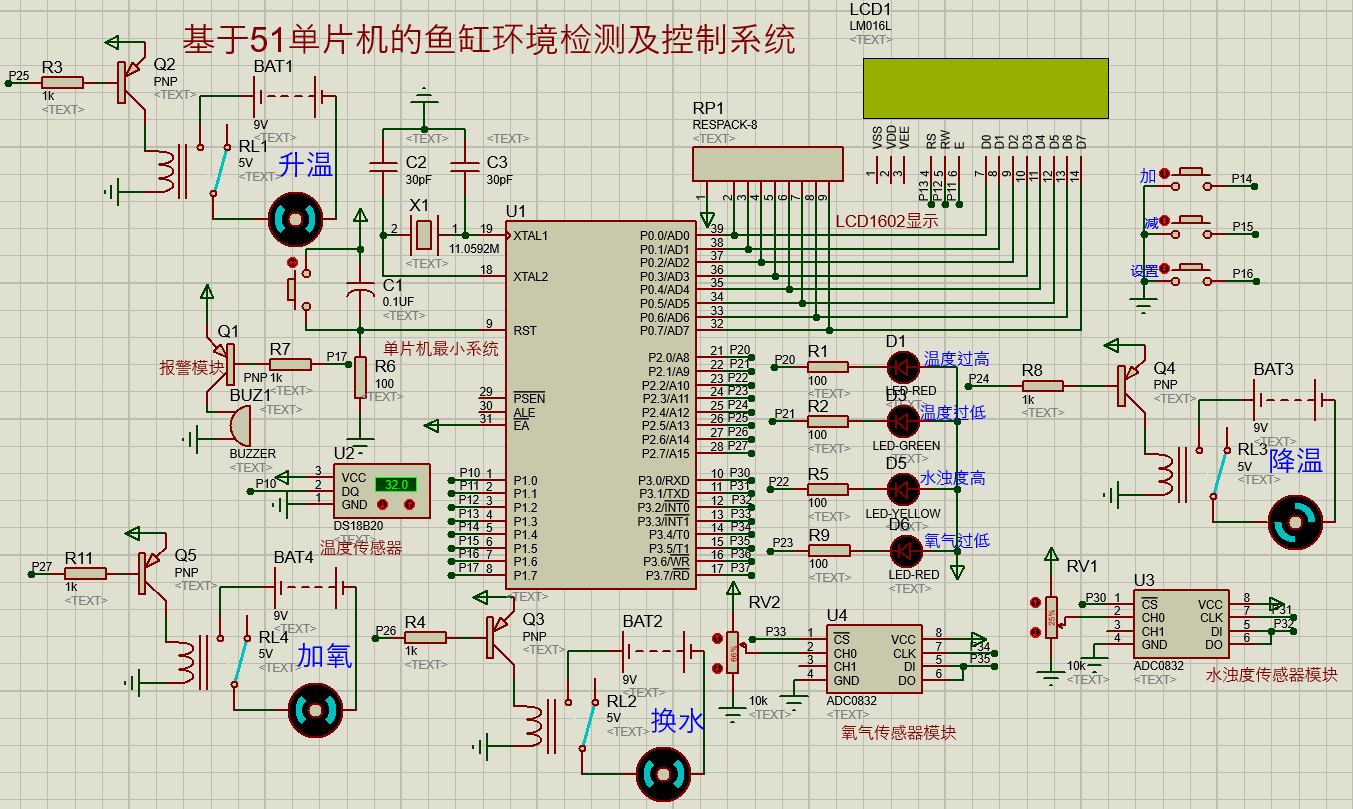

仿真实现(protues8.7)

本设计利用protues8.7软件实现仿真设计,具体如图。

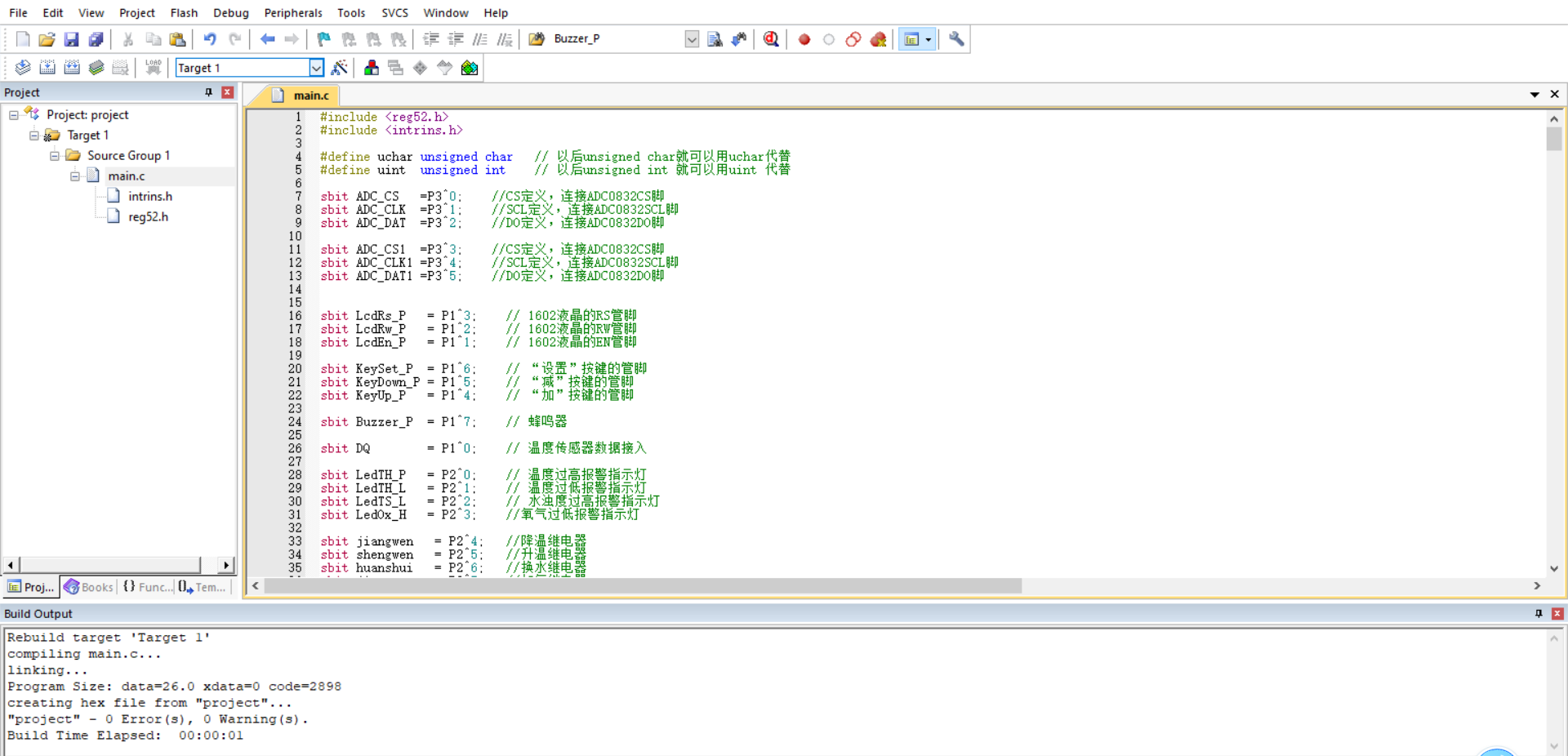

程序(Keil5)

本设计利用KEIL5软件实现程序设计。

主函数如下:

复制代码
///////////////////////////////////////////////////
/*********************************************************/
// 主函数
/*********************************************************/
void main(void)
{
	uchar i;				// 循环变量

	LcdInit();				    	// 液晶功能初始化
	LcdShowInit();					// 液晶显示初始化
	AlarmInit();						// 报警值初始化

	while(1)
	{
		TS=Get_ADC0832();			// 读取水浊度强度
		TS=(TS/2.5)/10;					// 缩小水浊度检测结果
		LcdGotoXY(0,6);							// 液晶定位到第0行第6列
		LcdPrintNum1(TS);						// 显示测量结果

		Ox=Get_ADC08321();			// 读取氧气
		Ox=((Ox/2.5)/4)+15;					// 缩小氧气检测结果(在0-99)
		LcdGotoXY(0,13);							// 液晶定位到第0行第6列
		LcdPrintNum1(Ox);						// 显示测量结果

		/*温度读取*/
		check_wendu(); 							// 检测温湿度数据;
		LcdGotoXY(1,2);	 						// 定位到要显示温度的地方
		display();					// 显示温度值

		// 报警判断
		AlarmJudge();

		/*按键扫描和延时*/
		for(i=0;i<30;i++)
		{
			KeyScanf();								// 按键判断
			DelayMs(10);
		}
	}
}

程序运行结果如图:

全部内容

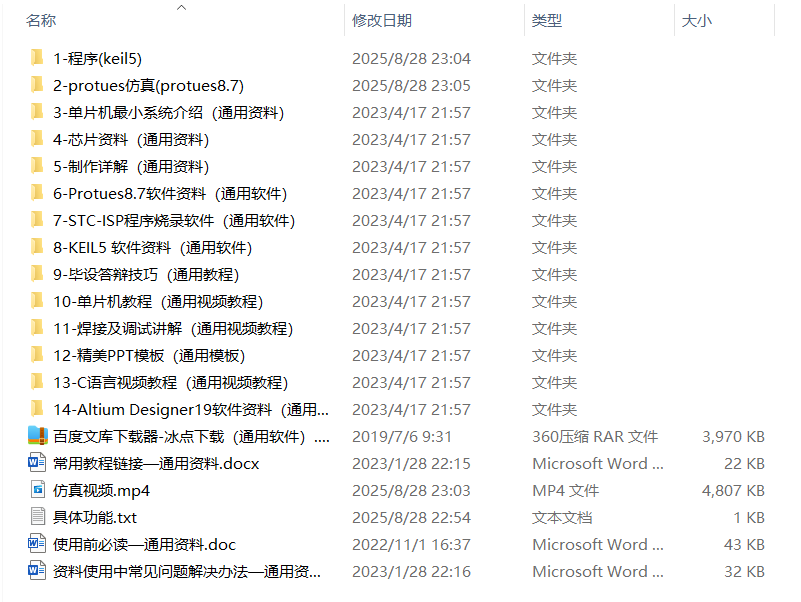

全部资料包括程序(keil5)、protues仿真(protues8.7)、设计说明、答辩PPT、开发资料、资料使用介绍、仿真视频、最小系统介绍视频等。

资料获取

https://docs.qq.com/doc/DT1NSb1FCWnJQSFVm
