硬件电路设计学习笔记1.三极管开关电路设计

目录

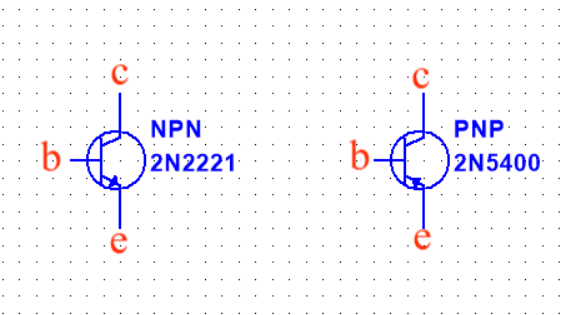

NPN型与PNP型三极管：

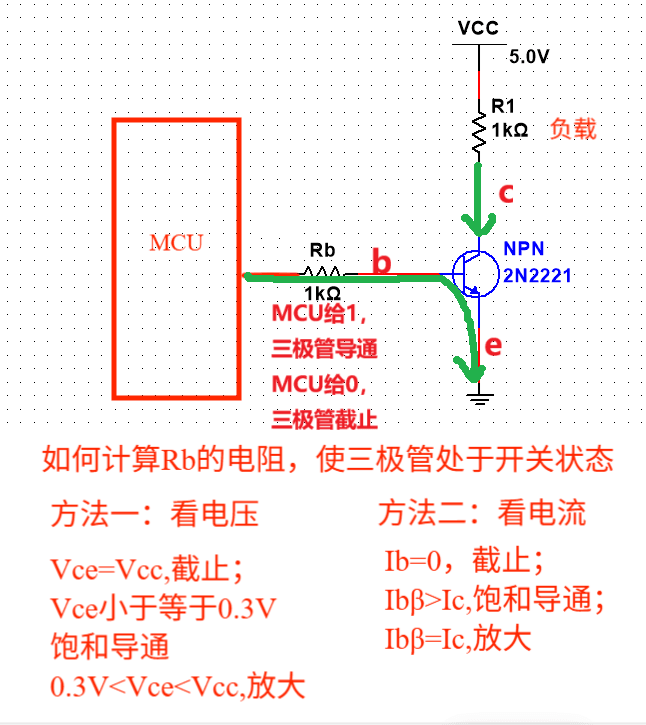

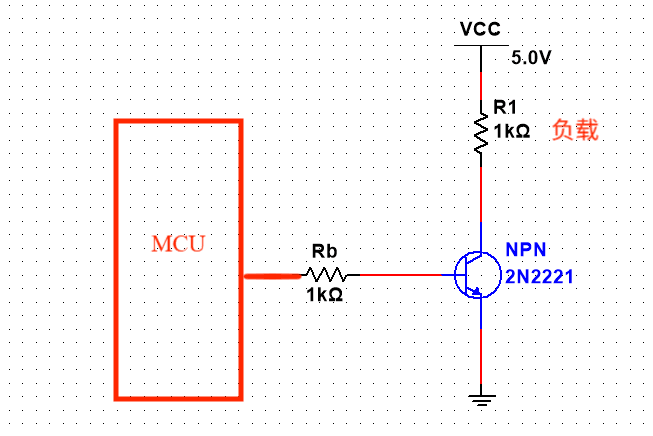

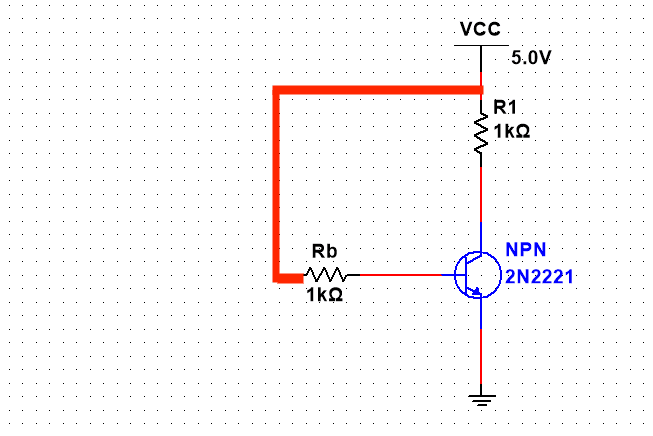

NPN开关放大电路及其分析：

原理分析：

因此如何计算基极的限流电阻呢？

由于β会变化，因此通常取三极管的放大倍数为β=100来进行计算;

Ic集电极电流需要查负载的工作电流来确定;

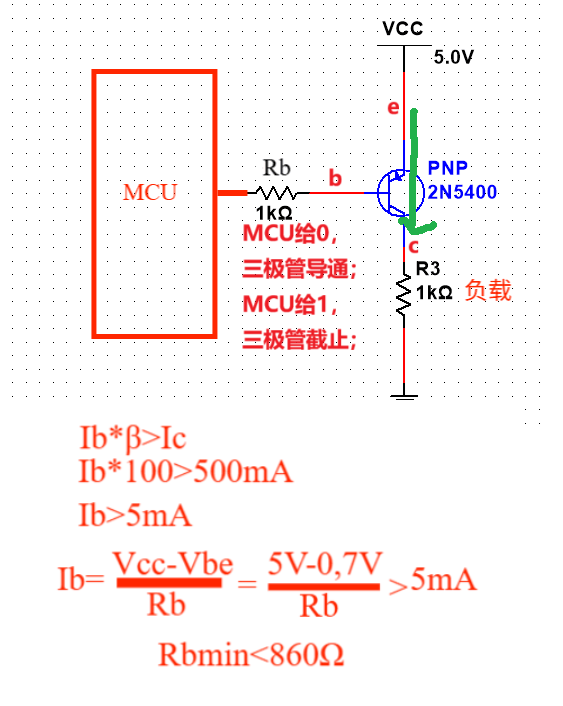

PNP开关放大电路及其分析：

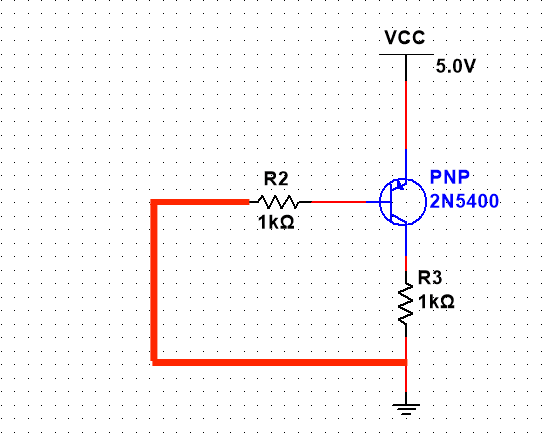

原理分析：

同理PNP开关放大电路分析类似

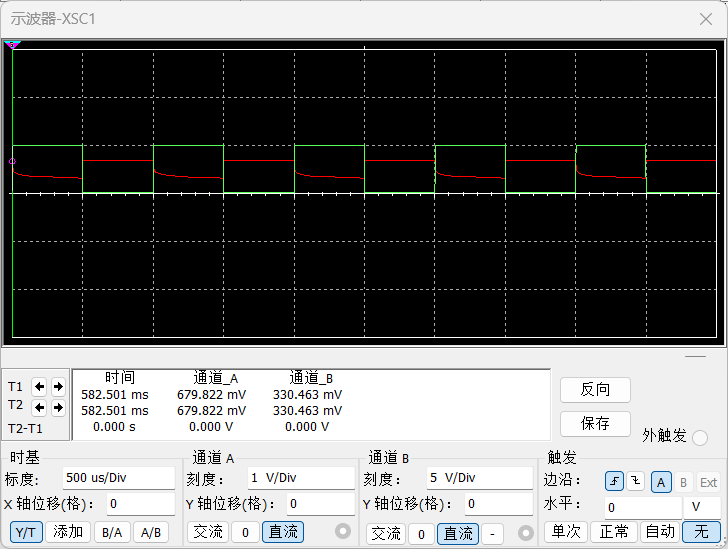

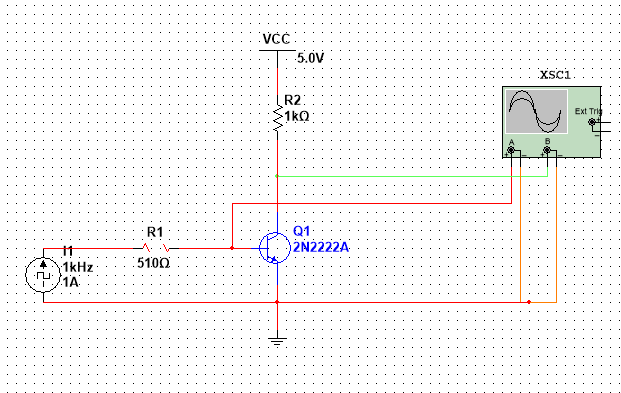

三极管的输出反相功能：

总结：

当三极管用作开关时，

三极管集电极信号与输出信号的逻辑相反，所以可以利用三极管对信号进行反相

---

NPN型与PNP型三极管：

---

NPN开关放大电路及其分析：

原理分析：

因此如何计算基极的限流电阻呢？

由于β会变化，因此通常取三极管的放大倍数为β=100来进行计算;

Ic集电极电流需要查负载的工作电流来确定;

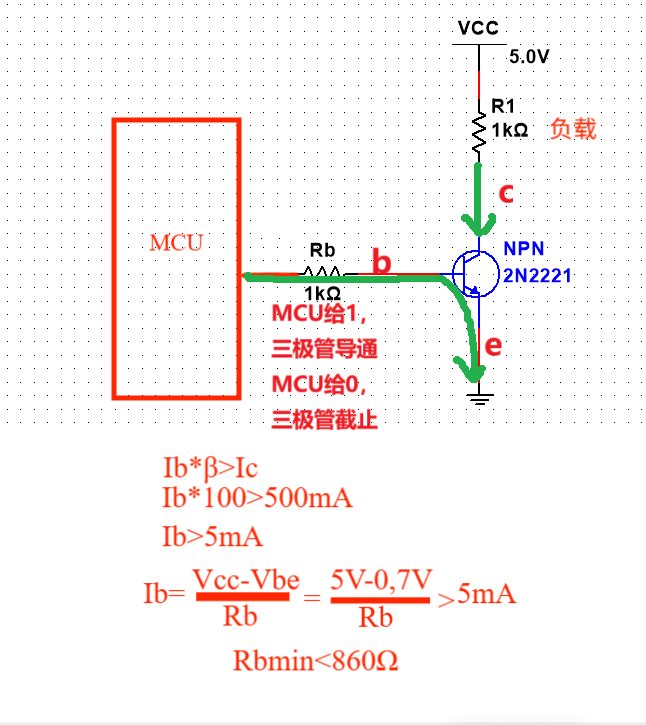

再这里由于我选择用电阻R来作为负载，由于我不知道R的额定电流，因此我假设负载的工作电流Ic=500mA来计算，实际上这里可以查手册确定负载的工作电流。

---

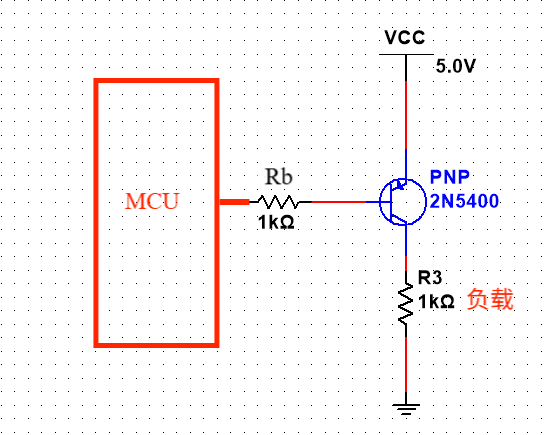

PNP开关放大电路及其分析：

原理分析：

同理PNP开关放大电路分析类似

三极管的输出反相功能：

---

总结：

当三极管用作开关时，

• 通常N型三极管控制负载的GND端；
• P型三极管控制负载的VCC端

三极管集电极信号与输出信号的逻辑相反，所以可以利用三极管对信号进行反相
