今日目标

01 区域间路由

02 Network Summary LSA

03 外部路由

04 AS-external LSA

05 ASBR-Summary LSA

1 区域间路由

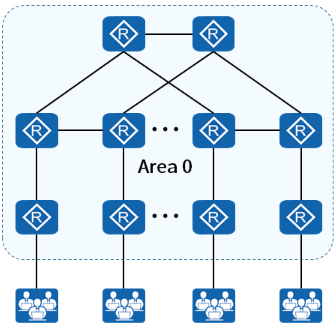

大型网络中，单区域OSPF存在的问题

  • 为什么要划分多区域
    √ 数据库庞大
    √ 路由表庞大
    √ 设备压力大，资源消耗高
    √ 无法进行路由汇总
    √ 拓扑变更，引发路由重计算

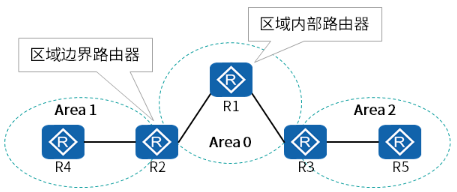

区域划分

  • 区域内部路由器(Internal Router)
    √ 该类设备的所有接口都属于同一个OSPF区域。如R1、R4、R5。
  • 区域边界路由器(Area Border Router)：
    √ 该类设备接口分别连接两个及两个以上的不同区域。如R2、R3。

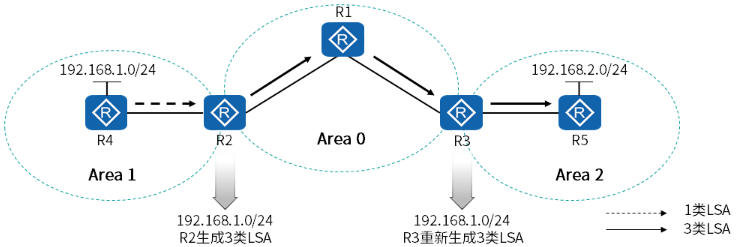

区域间路由传递

  • OSPF区域间路由传递是通过ABR产生的3类LSA实现的
    √ R2依据Area1内的1类LSA及2类LSA计算得出192.168.1.0/24路由(区域内路由)，并将该路由通过3类LSA通告到Area0。R3根据该LSA可计算出到达192.168.1.0/24的区域间路由。
    √ R3重新生成一份3类LSA通告到Area2中，所有OSPF区域都有192.168.1.0/24的路由。

2 Network Summary LSA

Network Summary LSA详解

  • Network Summary LSA(3类LSA)：
    √ Network Summary LSA(3类LSA)由ABR产生，用于向一个区域通告到达另一个区域的路由。

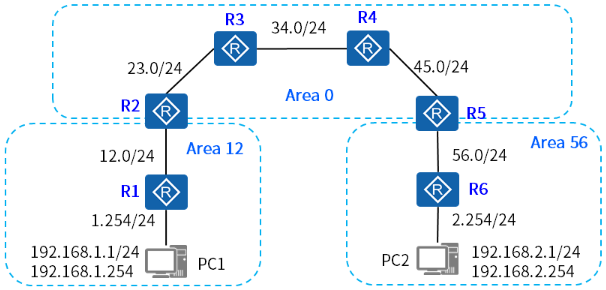

  • OSPF多区域配置
    √ 实现不同区域间的网络互联互通

配置命令

  • 配置OSPF-R1
bash 复制代码
ospf 1 router-id 1.1.1.1
	area 12
		network192.168.12.0 0.0.0.255
		network192.168.1.0 0.0.0.255
		quit
  • 配置OSPF-R2
bash 复制代码
ospf 1 router-id 2.2.2.2
	area 12
		network192.168.12.0 0.0.0.255
	area 0
	network192.168.23.0 0.0.0.255
  • 配置OSPF-R3
bash 复制代码
ospf 1 router-id 3.3.3.3
	area 0
		network192.168.23.0 0.0.0.255
		network192.168.34.0 0.0.0.255
		quit
  • 配置0SPF-R4
bash 复制代码
ospf 1 router-id 4.4.4.4
	area 0
		network192.168.45.0 0.0.0.255
		network192.168.34.0 0.0.0.255
		quit
  • 配置OSPF-R5
bash 复制代码
ospf 1 router-id 5.5.5.5
	area 0
		network192.168.45.0 0.0.0.255
	area 56
		network192.168.56.0 0.0.0.255
		quit
  • 配置OSPF-R6
bash 复制代码
ospf 1 router-id 6.6.6.6
	area 56
		network192.168.56.0 0.0.0.255
		network192.168.2.0 0.0.0.255
		quit

Network Summary LSA解析

  • display ospf Isdb summary 192.168.23.0
    √ Sum-net：表示的是3类的LSA
    √ LinkState ID：这条LSA的名字，是区域之间的路由网段
    √ AdvRouter：发布这条LSA的路由器，是ABR的Router--id
    √ 作用：ABR设备将区域内的1、2类LSA计算出来的路由，变成3类LSA在相邻的区域泛洪，用于计算域间路由，实现区域和区域之间通信
    √ 传播范围：区域内
    √ 特点：3类LSA在传输过程中，每经过1个ABR设备，3类LSA的advRouter就会变成所经过的那个ABR的Router-id

3 外部路由

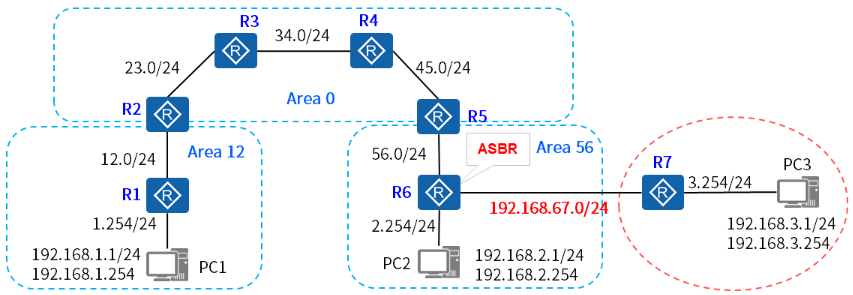

外部路由引入

ASBR (AS Boundary Router)：

√ 自治系统边界路由器，只要一台OSPF设备引入了外部路由，它就成为了ASBR

√ ASBR将外部路由以AS-external LSA(5类LSA)的形式在OSPF网络内泛洪

配置命令

  • 配置0SPF-R1
bash 复制代码
ospf 1 router-id 1.1.1.1
	area 12
		network192.168.12.0 0.0.0.255
		network192.168.1.0 0.0.0.255
		quit
  • 配置0SPF-R2
bash 复制代码
ospf 1 router-id 2.2.2.2
	area 12
		network192.168.12.0 0.0.0.255
	area 0
		network192.168.23.0 0.0.0.255
quit
  • 配置OSPF-R3
bash 复制代码
ospf 1 router-id 3.3.3.3
	area 0
		network192.168.23.0 0.0.0.255
		network192.168.34.0 0.0.0.255
		quit
  • 配置OSPF-R4
bash 复制代码
ospf 1 router-id 4.4.4.4
	area 0
		network192.168.45.0 0.0.0.255
		network192.168.34.0 0.0.0.255
		quit
  • 配置OSPF-R5
bash 复制代码
ospf 1 router-id 5.5.5.5
	area 0
		network192.168.45.0 0.0.0.255
	area 56
		network192.168.56.0 0.0.0.255
		quit
  • 配置OSPF-R6
bash 复制代码
ospf 1 router-id 6.6.6.6
	area 56
		network192.168.56.0 0.0.0.255
		network192.168.2.0 0.0.0.255
		quit

配置命令

  • 配置R7去往公司内网的路由条目
bash 复制代码
ip route-static 192.168.0.0 16 192.168.67.6
  • 配置R6去往PC3的静态路由
bash 复制代码
ip route-static 192.168.3.0 24 192.168.67.7
  • 在R6上，宣告静态路由进入OSPF区域
bash 复制代码
ospf 1
	import-route static     #/通过该命令产生的路由，称之为OSPF外部路由

5类LSA解析

  • display ospf Isdb ase 192.168.3.0
    √ External:表示的是5类的LSA
    √ LinkState ID:这条LSA的名字，是外部路由的网段
    √ AdvRouter:发布这条LSA的路由器，是ASBR的router-id
    √ 作用：在整个OSPF网络中，通告外部路由，用于计算外部路由，实现OSPF网络和外部网络通信
    √ 传播范围：整个OSPF网络（特殊区域除外）
    √ 特点：5类LSA在传输过程中，不会产生任何的变化

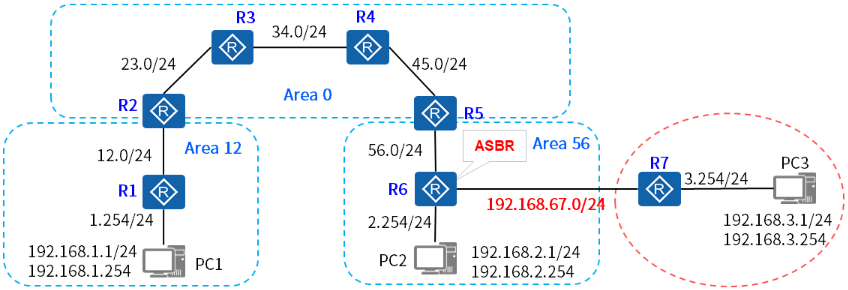

OSPF引入外部路由

·配置OSPF,引入外部路由

4 AS-external LSA

AS-external LSA详解

  • AS-external LSA(5类LSA)：
    √ 由ASBR产生，描述到达AS外部的路由，该LSA会被通告到所有的区域（除了Stub区域和NSSA区域)
  • display ospf Isdb ase 192.168.3.0
    √ External:表示的是5类的LSA
    √ LinkState ID:这条LSA的名字，是外部路由的网段
    √ AdvRouter:发布这条LSA的路由器，是ASBR的router-id
    √ 作用：在整个OSPF网络中，传输OSPF协议的外部路由（特殊区域除外）
    √ 特点：5类LSA可以传输到整个OSPF所有区域（特殊区域除外）
    √ 特点：5类LSA在传输过程中，不会产生任何的变化

5 ASBR-Summary LSA

AS-Summary LSA详解

  • ASBR-Summary LSA(4类LSA)：
    √ 由ABR产生，描述到ASBR的路由，通告给除ASBR所在区域的其他相关区域

4类LSA解析

  • display ospf Isdb asbr 6.6.6.6
    √ Sum-Asbr:表示的是4类的LSA
    √ LinkState ID:这条LSA的名字，是ASBR的Router-id
    √ AdvRouter:发布这条LSA的路由器，是与ASBR在同一个区域的ABR的Router-id
    √ 作用：在不同的OSPF区域之间，通告的ASBR的Router-id,辅助5类LSA计算外部路由
    √ 传播范围：区域内
    √ 特点：4类LSA在传输过程中，每经过1个ABR设备，都会将经过的那个ABR的Router-id变成AdvRouter

配置实例：

3类LSA解析

5类LSA解析

4类LSA解析

1 3类LSA解析

1.1 问题

1）配置OSPF多区域，查看OSPF数据库

2）1类LSA解析

3）2类LSA解析

4）3类LSA解析

1.2 方案

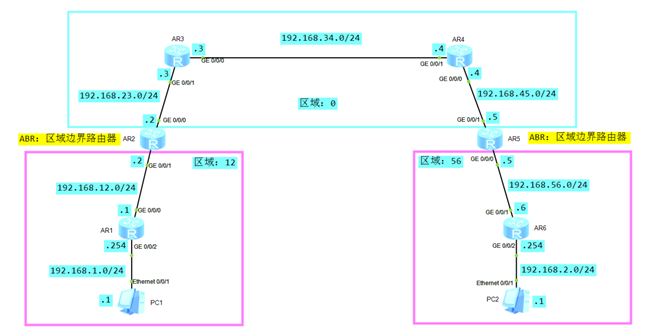

搭建实验环境，如图所示。

1.3 步骤

实现此案例需要按照如下步骤进行。

1）配置OSPF - R1

bash 复制代码
[R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]ip add 192.168.12.1 24
[R1-GigabitEthernet0/0/0]quit
[R1]interface GigabitEthernet 0/0/2
[R1-GigabitEthernet0/0/2]ip add 192.168.1.254 24
[R1-GigabitEthernet0/0/2]quit
[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]area 12
[R1-ospf-1-area-0.0.0.12]network  192.168.12.0 0.0.0.255
[R1-ospf-1-area-0.0.0.12]network  192.168.1.0 0.0.0.255
[R1-ospf-1-area-0.0.0.12]quit

2）配置OSPF -- R2

bash 复制代码
[R2]interface GigabitEthernet 0/0/1
[R2-GigabitEthernet0/0/1]ip add 192.168.12.2 24
[R2-GigabitEthernet0/0/1]quit
[R2]interface GigabitEthernet 0/0/0
[R2-GigabitEthernet0/0/0]ip add 192.168.23.2 24
[R2-GigabitEthernet0/0/0]quit
[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 12
[R2-ospf-1-area-0.0.0.12]network  192.168.12.0 0.0.0.255
[R2-ospf-1-area-0.0.0.12]quit
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network  192.168.23.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]quit

3）配置OSPF -- R3

bash 复制代码
[R3]interface GigabitEthernet 0/0/1
[R3-GigabitEthernet0/0/1]ip add 192.168.23.3 24
[R3-GigabitEthernet0/0/1]quit
[R3]interface GigabitEthernet 0/0/0
[R3-GigabitEthernet0/0/0]ip add 192.168.34.3 24
[R3-GigabitEthernet0/0/0]quit
[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network  192.168.23.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network  192.168.34.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]quit

4）配置OSPF -- R4

bash 复制代码
[R4]interface GigabitEthernet 0/0/1
[R4-GigabitEthernet0/0/1]ip add 192.168.34.4 24
[R4-GigabitEthernet0/0/1]quit
[R4]interface GigabitEthernet 0/0/0
[R4-GigabitEthernet0/0/0]ip add 192.168.45.4 24
[R4-GigabitEthernet0/0/0]quit
[R4]ospf 1 router-id 4.4.4.4
[R4-ospf-1]area 0
[R4-ospf-1-area-0.0.0.0]network  192.168.45.0 0.0.0.255
[R4-ospf-1-area-0.0.0.0]network  192.168.34.0 0.0.0.255
[R4-ospf-1-area-0.0.0.0]quit

5）配置OSPF -- R5

bash 复制代码
[R5]interface GigabitEthernet 0/0/1
[R5-GigabitEthernet0/0/1]ip add 192.168.45.5 24
[R5-GigabitEthernet0/0/1]quit
[R5]interface GigabitEthernet 0/0/0
[R5-GigabitEthernet0/0/0]ip add 192.168.56.5 24
[R5-GigabitEthernet0/0/0]quit
[R5]ospf 1 router-id 5.5.5.5
[R5-ospf-1]area 56
[R5-ospf-1-area-0.0.0.56]network  192.168.56.0 0.0.0.255
[R5-ospf-1-area-0.0.0.56]quit
[R5-ospf-1]area 0
[R5-ospf-1-area-0.0.0.0]network  192.168.45.0 0.0.0.255
[R5-ospf-1-area-0.0.0.0]quit

6）配置OSPF -- R6

bash 复制代码
[R6]interface GigabitEthernet 0/0/1
[R6-GigabitEthernet0/0/1]ip add 192.168.56.6 24
[R6-GigabitEthernet0/0/1]quit
[R6]interface GigabitEthernet 0/0/2
[R6-GigabitEthernet0/0/2]ip add 192.168.2.254 24
[R6-GigabitEthernet0/0/2]quit
[R6]ospf 1 router-id 6.6.6.6
[R6-ospf-1]area 56
[R6-ospf-1-area-0.0.0.56]network  192.168.56.0 0.0.0.255
[R6-ospf-1-area-0.0.0.56]network  192.168.2.0 0.0.0.255
[R6-ospf-1-area-0.0.0.56]quit

7）查看OSPF LSDB数据库

bash 复制代码
<R1>display ospf lsdb   //查看OSPF的链路状态数据库
<R1>display ospf lsdb
     OSPF Process 1 with Router ID 1.1.1.1
         Link State Database
                 Area: 0.0.0.12
 Type      LinkState ID    AdvRouter          Age  Len   Sequence   Metric
 Router    2.2.2.2         2.2.2.2            992  36    80000004       1
 Router    1.1.1.1         1.1.1.1            990  48    80000008       1
 Network   192.168.12.1    1.1.1.1            990  32    80000003       0
 Sum-Net   192.168.45.0    2.2.2.2            874  28    80000002       3
 Sum-Net   192.168.23.0    2.2.2.2           1001  28    80000002       1
 Sum-Net   192.168.56.0    2.2.2.2            795  28    80000002       4
 Sum-Net   192.168.34.0    2.2.2.2            940  28    80000002       2
 Sum-Net   192.168.2.0     2.2.2.2             17  28    80000001       5
<R2>display ospf lsdb   //查看OSPF的链路状态数据库
     OSPF Process 1 with Router ID 2.2.2.2
         Link State Database
                 Area: 0.0.0.0
 Type      LinkState ID    AdvRouter          Age  Len   Sequence   Metric
 Router    4.4.4.4         4.4.4.4            836  48    80000009       1
 Router    2.2.2.2         2.2.2.2            977  36    80000006       1
 Router    5.5.5.5         5.5.5.5            839  36    80000005       1
 Router    3.3.3.3         3.3.3.3            914  48    80000009       1
 Network   192.168.23.2    2.2.2.2            977  32    80000003       0
 Network   192.168.34.3    3.3.3.3            914  32    80000003       0
 Network   192.168.45.4    4.4.4.4            836  32    80000003       0
 Sum-Net   192.168.56.0    5.5.5.5            846  28    80000002       1
 Sum-Net   192.168.12.0    2.2.2.2           1043  28    80000002       1
 Sum-Net   192.168.2.0     5.5.5.5             62  28    80000001       2
 Sum-Net   192.168.1.0     2.2.2.2           1033  28    80000002       2
                 Area: 0.0.0.12
 Type      LinkState ID    AdvRouter          Age  Len   Sequence   Metric
 Router    2.2.2.2         2.2.2.2           1034  36    80000004       1
 Router    1.1.1.1         1.1.1.1           1034  48    80000008       1
 Network   192.168.12.1    1.1.1.1           1034  32    80000003       0
 Sum-Net   192.168.45.0    2.2.2.2            916  28    80000002       3
 Sum-Net   192.168.23.0    2.2.2.2           1043  28    80000002       1
 Sum-Net   192.168.56.0    2.2.2.2            837  28    80000002       4
 Sum-Net   192.168.34.0    2.2.2.2            982  28    80000002       2
 Sum-Net   192.168.2.0     2.2.2.2             59  28    80000001       5

8）3类LSA解析

bash 复制代码
<R1>display ospf lsdb  summary 192.168.23.0
     OSPF Process 1 with Router ID 1.1.1.1
                 Area: 0.0.0.12
         Link State Database
  Type      : Sum-Net        # lsa的类型
  Ls id     : 192.168.23.0   # lsa的名字（区域之间的路由条目信息）
  Adv rtr   : 2.2.2.2       # 发布这条LSA的路由器，是ABR的Router-id
  Ls age    : 25
  Len       : 28
  Options   :  E
  seq#      : 80000002
  chksum    : 0x874b
  Net mask  : 255.255.255.0   //路由掩码
  Tos 0  metric: 1
  Priority  : Low

2 5类LSA解析

2.1 问题

2）5类LSA解析

2.2 方案

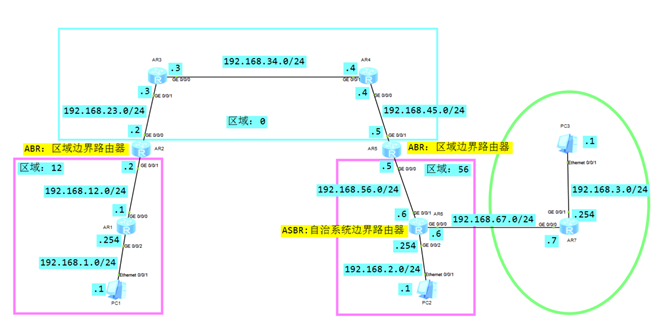

搭建实验环境，如图所示。

2.3 步骤

实现此案例需要按照如下步骤进行。

1）配置终端设备-PC1/2/3

bash 复制代码
PC-1：

192.168.1.1

255.255.255.0

192.168.1.254

PC-2：

192.168.2.1

255.255.255.0

192.168.2.254

PC-3：

192.168.3.1

255.255.255.0

192.168.3.254

2）配置OSPF - R1

bash 复制代码
[R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]ip add 192.168.12.1 24
[R1-GigabitEthernet0/0/0]quit
[R1]interface GigabitEthernet 0/0/2
[R1-GigabitEthernet0/0/2]ip add 192.168.1.254 24
[R1-GigabitEthernet0/0/2]quit
[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]area 12
[R1-ospf-1-area-0.0.0.12]network  192.168.12.0 0.0.0.255
[R1-ospf-1-area-0.0.0.12]network  192.168.1.0 0.0.0.255
[R1-ospf-1-area-0.0.0.12]quit

3）配置OSPF -- R2

bash 复制代码
[R2]interface GigabitEthernet 0/0/1
[R2-GigabitEthernet0/0/1]ip add 192.168.12.2 24
[R2-GigabitEthernet0/0/1]quit
[R2]interface GigabitEthernet 0/0/0
[R2-GigabitEthernet0/0/0]ip add 192.168.23.2 24
[R2-GigabitEthernet0/0/0]quit
[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 12
[R2-ospf-1-area-0.0.0.12]network  192.168.12.0 0.0.0.255
[R2-ospf-1-area-0.0.0.12]quit
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network  192.168.23.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]quit

4）配置OSPF -- R3

bash 复制代码
[R3]interface GigabitEthernet 0/0/1
[R3-GigabitEthernet0/0/1]ip add 192.168.23.3 24
[R3-GigabitEthernet0/0/1]quit
[R3]interface GigabitEthernet 0/0/0
[R3-GigabitEthernet0/0/0]ip add 192.168.34.3 24
[R3-GigabitEthernet0/0/0]quit
[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network  192.168.23.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network  192.168.34.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]quit

5）配置OSPF -- R4

bash 复制代码
[R4]interface GigabitEthernet 0/0/1
[R4-GigabitEthernet0/0/1]ip add 192.168.34.4 24
[R4-GigabitEthernet0/0/1]quit
[R4]interface GigabitEthernet 0/0/0
[R4-GigabitEthernet0/0/0]ip add 192.168.45.4 24
[R4-GigabitEthernet0/0/0]quit
[R4]ospf 1 router-id 4.4.4.4
[R4-ospf-1]area 0
[R4-ospf-1-area-0.0.0.0]network  192.168.45.0 0.0.0.255
[R4-ospf-1-area-0.0.0.0]network  192.168.34.0 0.0.0.255
[R4-ospf-1-area-0.0.0.0]quit

6）配置OSPF -- R5

bash 复制代码
[R5]interface GigabitEthernet 0/0/1
[R5-GigabitEthernet0/0/1]ip add 192.168.45.5 24
[R5-GigabitEthernet0/0/1]quit
[R5]interface GigabitEthernet 0/0/0
[R5-GigabitEthernet0/0/0]ip add 192.168.56.5 24
[R5-GigabitEthernet0/0/0]quit
[R5]ospf 1 router-id 5.5.5.5
[R5-ospf-1]area 56
[R5-ospf-1-area-0.0.0.56]network  192.168.56.0 0.0.0.255
[R5-ospf-1-area-0.0.0.56]quit
[R5-ospf-1]area 0
[R5-ospf-1-area-0.0.0.0]network  192.168.45.0 0.0.0.255
[R5-ospf-1-area-0.0.0.0]quit

7）配置OSPF -- R6

bash 复制代码
[R6]interface GigabitEthernet 0/0/1
[R6-GigabitEthernet0/0/1]ip add 192.168.56.6 24
[R6-GigabitEthernet0/0/1]quit
[R6]interface GigabitEthernet 0/0/2
[R6-GigabitEthernet0/0/2]ip add 192.168.2.254 24
[R6-GigabitEthernet0/0/2]quit
[R6]interface GigabitEthernet 0/0/0
[R6-GigabitEthernet0/0/0]ip add 192.168.67.6 24
[R6-GigabitEthernet0/0/0]quit
[R6]ospf 1 router-id 6.6.6.6
[R6-ospf-1]area 56
[R6-ospf-1-area-0.0.0.56]network  192.168.56.0 0.0.0.255
[R6-ospf-1-area-0.0.0.56]network  192.168.2.0 0.0.0.255
[R6-ospf-1-area-0.0.0.56]quit
[R6] ip route-static  192.168.3.0  24  192.168.67.7

8）配置 R7

bash 复制代码
[R7]interface GigabitEthernet 0/0/0
[R7-GigabitEthernet0/0/0]ip add 192.168.67.7 24
[R7-GigabitEthernet0/0/0]quit
[R7]interface GigabitEthernet 0/0/1
[R7-GigabitEthernet0/0/1]ip add 192.168.3.254 24
[R7-GigabitEthernet0/0/1]quit
[R7] ip route-static  192.168.0.0  16  192.168.67.6

9）R6 宣告引入外部路由

bash 复制代码
[R6]ospf 1 router-id 6.6.6.6
[R6-ospf-1] import-route static

10）5类LSA解析

bash 复制代码
<R1>display ospf lsdb ase 192.168.3.0
     OSPF Process 1 with Router ID 1.1.1.1
         Link State Database
  Type      : External      # lsa类型
  Ls id     : 192.168.3.0   # lsa名字（外部路由的网段）
  Adv rtr   : 6.6.6.6       # 发布这条LSA的路由器，是ASBR的router-id
  Ls age    : 33
  Len       : 36
  Options   :  E
  seq#      : 80000001
  chksum    : 0x77d4
  Net mask  : 255.255.255.0    //路由网段掩码
  TOS 0  Metric: 1
  E type    : 2
  Forwarding Address : 0.0.0.0
  Tag       : 1
  Priority  : Low

3 4类LSA解析

3.1 问题

配置OSPF多区域

宣告静态路由到OSPF区域

2）4类LSA解析

3.2 方案

搭建实验环境，如图所示。

3.3 步骤

实现此案例需要按照如下步骤进行。

1）配置终端设备-PC1/2/3

bash 复制代码
PC-1：

192.168.1.1

255.255.255.0

192.168.1.254

PC-2：

192.168.2.1

255.255.255.0

192.168.2.254

PC-3：

192.168.3.1

255.255.255.0

192.168.3.254

2）配置OSPF - R1

bash 复制代码
[R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]ip add 192.168.12.1 24
[R1-GigabitEthernet0/0/0]quit
[R1]interface GigabitEthernet 0/0/2
[R1-GigabitEthernet0/0/2]ip add 192.168.1.254 24
[R1-GigabitEthernet0/0/2]quit
[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]area 12
[R1-ospf-1-area-0.0.0.12]network  192.168.12.0 0.0.0.255
[R1-ospf-1-area-0.0.0.12]network  192.168.1.0 0.0.0.255
[R1-ospf-1-area-0.0.0.12]quit

3）配置OSPF -- R2

bash 复制代码
[R2]interface GigabitEthernet 0/0/1
[R2-GigabitEthernet0/0/1]ip add 192.168.12.2 24
[R2-GigabitEthernet0/0/1]quit
[R2]interface GigabitEthernet 0/0/0
[R2-GigabitEthernet0/0/0]ip add 192.168.23.2 24
[R2-GigabitEthernet0/0/0]quit
[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 12
[R2-ospf-1-area-0.0.0.12]network  192.168.12.0 0.0.0.255
[R2-ospf-1-area-0.0.0.12]quit
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network  192.168.23.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]quit

4）配置OSPF -- R3

bash 复制代码
[R3]interface GigabitEthernet 0/0/1
[R3-GigabitEthernet0/0/1]ip add 192.168.23.3 24
[R3-GigabitEthernet0/0/1]quit
[R3]interface GigabitEthernet 0/0/0
[R3-GigabitEthernet0/0/0]ip add 192.168.34.3 24
[R3-GigabitEthernet0/0/0]quit
[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network  192.168.23.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network  192.168.34.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]quit

5）配置OSPF -- R4

bash 复制代码
[R4]interface GigabitEthernet 0/0/1
[R4-GigabitEthernet0/0/1]ip add 192.168.34.4 24
[R4-GigabitEthernet0/0/1]quit
[R4]interface GigabitEthernet 0/0/0
[R4-GigabitEthernet0/0/0]ip add 192.168.45.4 24
[R4-GigabitEthernet0/0/0]quit
[R4]ospf 1 router-id 4.4.4.4
[R4-ospf-1]area 0
[R4-ospf-1-area-0.0.0.0]network  192.168.45.0 0.0.0.255
[R4-ospf-1-area-0.0.0.0]network  192.168.34.0 0.0.0.255
[R4-ospf-1-area-0.0.0.0]quit

6）配置OSPF -- R5

bash 复制代码
[R5]interface GigabitEthernet 0/0/1
[R5-GigabitEthernet0/0/1]ip add 192.168.45.5 24
[R5-GigabitEthernet0/0/1]quit
[R5]interface GigabitEthernet 0/0/0
[R5-GigabitEthernet0/0/0]ip add 192.168.56.5 24
[R5-GigabitEthernet0/0/0]quit
[R5]ospf 1 router-id 5.5.5.5
[R5-ospf-1]area 56
[R5-ospf-1-area-0.0.0.56]network  192.168.56.0 0.0.0.255
[R5-ospf-1-area-0.0.0.56]quit
[R5-ospf-1]area 0
[R5-ospf-1-area-0.0.0.0]network  192.168.45.0 0.0.0.255
[R5-ospf-1-area-0.0.0.0]quit

7）配置OSPF -- R6

bash 复制代码
[R6]interface GigabitEthernet 0/0/1
[R6-GigabitEthernet0/0/1]ip add 192.168.56.6 24
[R6-GigabitEthernet0/0/1]quit
[R6]interface GigabitEthernet 0/0/2
[R6-GigabitEthernet0/0/2]ip add 192.168.2.254 24
[R6-GigabitEthernet0/0/2]quit
[R6]interface GigabitEthernet 0/0/0
[R6-GigabitEthernet0/0/0]ip add 192.168.67.6 24
[R6-GigabitEthernet0/0/0]quit
[R6]ospf 1 router-id 6.6.6.6
[R6-ospf-1]area 56
[R6-ospf-1-area-0.0.0.56]network  192.168.56.0 0.0.0.255
[R6-ospf-1-area-0.0.0.56]network  192.168.2.0 0.0.0.255
[R6-ospf-1-area-0.0.0.56]quit
[R6] ip route-static  192.168.3.0  24  192.168.67.7

8）配置 R7

bash 复制代码
[R7]interface GigabitEthernet 0/0/0
[R7-GigabitEthernet0/0/0]ip add 192.168.67.7 24
[R7-GigabitEthernet0/0/0]quit
[R7]interface GigabitEthernet 0/0/1
[R7-GigabitEthernet0/0/1]ip add 192.168.3.254 24
[R7-GigabitEthernet0/0/1]quit
[R7] ip route-static  192.168.0.0  16  192.168.67.6

9）R6 宣告引入外部路由

bash 复制代码
[R6]ospf 1 router-id 6.6.6.6
[R6-ospf-1] import-route static
10）4类LSA解析

<R1>display ospf lsdb asbr 6.6.6.6
     OSPF Process 1 with Router ID 1.1.1.1
                 Area: 0.0.0.12
         Link State Database
  Type      : Sum-Asbr    # lsa类型
  Ls id     : 6.6.6.6     # lsa名字（ASBR的Router-id）
  Adv rtr   : 2.2.2.2     # 发布这条LSA的路由器，是与ASBR在同一个区域的ABR的Router-id
  Ls age    : 660
  Len       : 28
  Options   :  E
  seq#      : 80000001
  chksum    : 0x3404
  Tos 0  metric: 4
Priority  : Low
相关推荐
一颗青果30 分钟前
数据链路层讲解
网络
MicroTech202531 分钟前
微算法科技（NASDAQ ：MLGO）构建量子安全区块链架构，增强后量子数据安全性技术介绍
科技·安全·区块链
石像鬼₧魂石1 小时前
Cobalt Strike（简称 CS）专业的红队安全测试工具
linux·windows·安全·ubuntu
m0_738120721 小时前
渗透测试——靶机DC-6详细横向过程(Wordpress渗透)
服务器·网络·python·web安全·ssh·php
数字供应链安全产品选型1 小时前
悬镜安全：风险情报驱动的数字供应链安全治理实践
安全
雅欣鱼子酱1 小时前
ECP5702 PD诱骗协议芯片，单芯片取电5V~20V输出给后端充电模板！
网络·人工智能·芯片·电子元器件
baboon_chen1 小时前
SS (Socket Statistic)
linux·网络·ss
火山引擎开发者社区2 小时前
火山引擎发布系列《AI 安全白皮书》，构筑AI云原生可信基座
人工智能·安全·火山引擎
悬镜安全2 小时前
风险情报驱动的数字供应链安全治理实践
安全
立控信息LKONE2 小时前
库室管控核心产品-仓库安防设施建设
大数据·安全
热门推荐
01GitHub 镜像站点02Linux下V2Ray安装配置指南03jdk21下载、安装（Windows、Linux、macOS）04Claude Code Skills 实用使用手册05从快手“12·22”直播攻击事件看：一次教科书式的业务层饱和攻击06UV安装并设置国内源07【踩坑笔记】50系显卡适配的 PyTorch 安装082025 最新教程：注册并切换到美区 Apple ID09电脑检测软件—图吧工具箱10Google Antigravity Agent 编辑器操作教程
