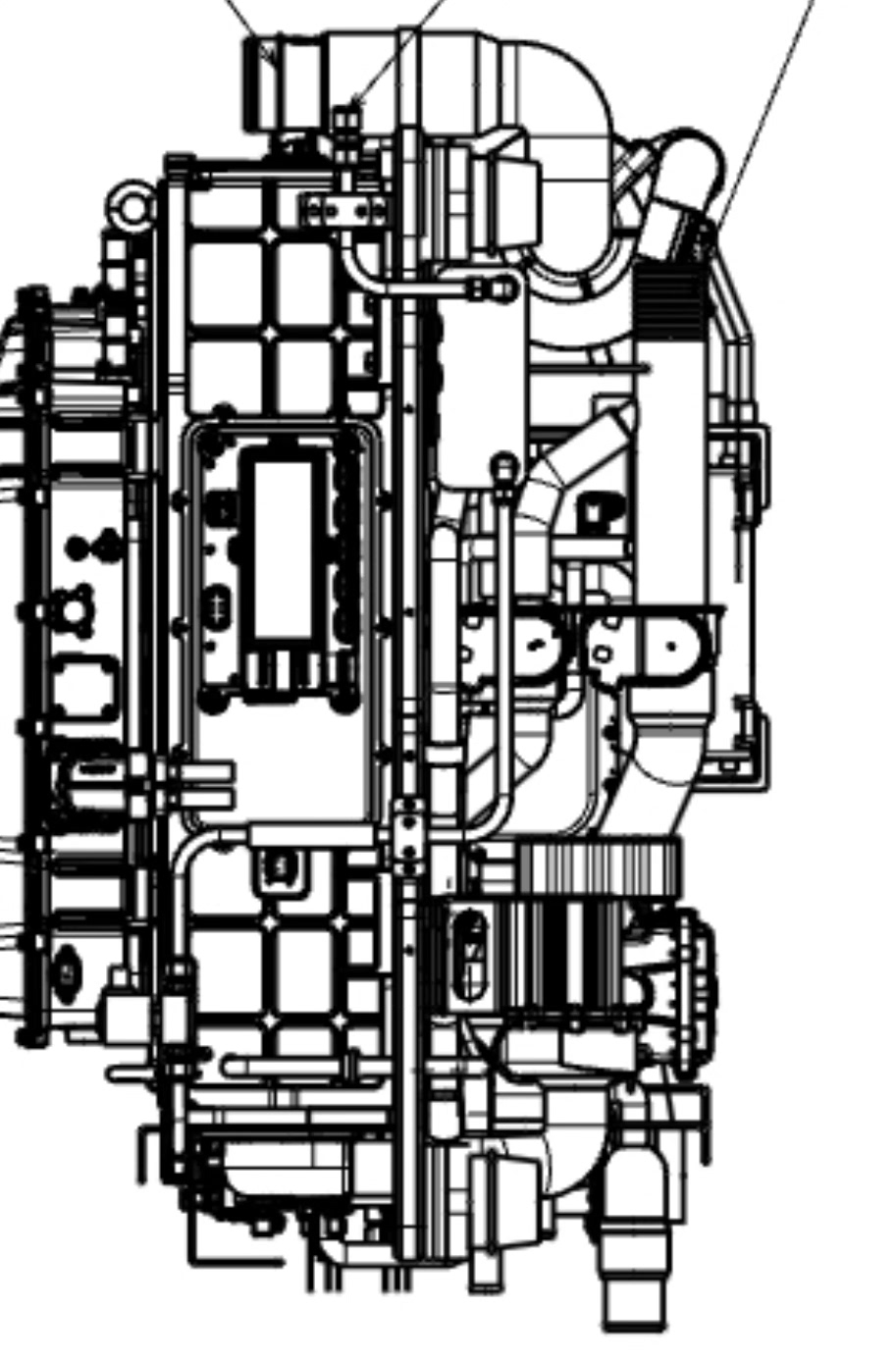

120KW燃料电池发动机系统3D数据（3dxml格式）电子资料

120KW燃料电池发动机系统3D数据数据格式为3dxml 电子资料，

最近在搞燃料电池发动机的3D数据逆向工程，手头拿到个120KW系统的3DXML文件。这玩意儿看着像CAD导出的标准格式，结果一打开发现和想象中完全不是一回事------满屏的XML标签里藏着整个动力系统的骨骼。

先上段代码试试水，看看怎么扒开这层外壳：

python 复制代码

import xml.etree.ElementTree as ET

tree = ET.parse('fuel_cell_120kw.3dxml')
root = tree.getroot()

components = []
for node in root.iter('{http://www.3ds.com/xsd/3DXML}Part'):
    comp_id = node.get('id')
    comp_name = node.get('name').split('_')[-1]
    components.append((comp_id, comp_name))

print(f"抓到了{len(components)}个零件，从质子交换膜到端板一应俱全")

跑完这段脚本，终端蹦出来个"1376个零件"的提示。好家伙，这比传统内燃机复杂两个量级。XML里的Part标签套着七八层父子关系，每个燃料电池单体的定位精度都精确到微米级。有意思的是命名规则里藏着部件类型，比如带"flow_channel"的全是氢气管路分支。

看这段管路布局的数据结构：

xml 复制代码

<Rep:Representation id="flow_channel_0032">
    <Rep:Position>
        <Rep:Point x="452.3" y="-123.7" z="78.2"/>
        <Rep:Direction x="0.707" y="0.0" z="0.707"/>
    </Rep:Position>
</Rep:Representation>

对应的Python解析就该这么玩：

python 复制代码

def extract_position(node):
    pos = node.find('.//{http://www.3ds.com/xsd/3DXML}Position')
    point = pos.find('{http://www.3ds.com/xsd/3DXML}Point')
    return (float(point.get('x')),
            float(point.get('y')),
            float(point.get('z')))

coolant_inlet = next(root.iter('CoolantInlet'))
print(f"冷却液入口坐标：{extract_position(coolant_inlet)}")

跑出来的坐标值得注意Z轴数值普遍偏小，看来整个电堆采用卧式布局。这种设计可能是为了降低重心，毕竟120KW的功率输出对应的电堆体积能占半个集装箱。

翻到气路控制模块时发现了有意思的结构：

python 复制代码

gas_manifold = root.find(".//*[contains(@name,'gas_manifold')]")
layers = gas_manifold.findall('.//{http://www.3ds.com/xsd/3DXML}Layer')

print(f"气体歧管居然分了{len(layers)}层结构，跟千层饼似的")

终端输出的数字7暴露出设计师的良苦用心------七层流道设计大概率是为了应对高功率工况下的气压波动。这种蜂窝状的复合结构在传统XML解析里容易漏掉层级，得用递归遍历才能抓全所有子节点。

折腾完解析，顺手用pyvista搞了个粗糙的可视化：

python 复制代码

import pyvista as pv

plotter = pv.Plotter()
for part in root.iter('{http://www.3ds.com/xsd/3DXML}Part'):
    mesh = convert_to_mesh(part)  # 伪代码，实际需要解析几何数据
    plotter.add_mesh(mesh, color=random.choice(['red','gray','silver']))

plotter.show()

虽然渲染出来的模型像打翻的乐高积木，但能明显看出电堆中部密集的双极板阵列。靠近边缘的蓝色模块估计是散热单元，坐标数据显示它们呈螺旋状分布在电堆四周，这散热布局比老式散热片风骚多了。

扒完这套数据，最惊艳的是冷却系统管路竟然用参数化曲线定义。某个 coolant_path 节点里藏着一串贝塞尔曲线控制点，这要展开讲又得另开一篇。不过从数据量来看，这套3D模型精度足够直接上3D打印，下次试试把质子交换膜单独打出来当烟灰缸应该挺带感。
