计算机网络传输层应用层综合实验1:任务及拓扑搭建

兰生幽谷,不为莫服而不芳;

君子行义,不为莫知而止休。

【实验构想】

1.在虚拟机上安装一台Windows server 2012 DC版,该机两张网卡,一张桥接到宿主机物理网卡(可以上Internet),另一张为host-only模式,IP地址为自己X.X.X.0/24网段(X为自己的调整学号,以下老师拟用100.100.100.0/24这个网段),桥接到宿主机上的一张虚拟网卡上。

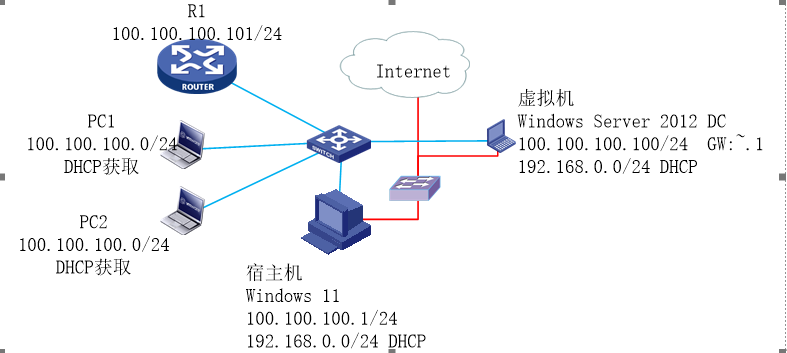

2.打开HCL,在网络平台上添加一台路由器和交换机,路由器、交换机、Host进行级联,然后在交换机上添加几台PC。如下图:

图1

3.在R1上,架设ftp服务器可以在宿主机和Win12DC上访问,在R1上设置telnet,可以在宿主机和Win12上通过telnet远程登录;在R1上架设DHCP服务,给PC1、PC2分配IP地址;

4.在Win12DC上部署DNS服务,以自己的姓名拼音缩写为顶级域名,架设http://www.cqie.zhangsan个人网站,部署自己的个人网站,并做好网络配置,在宿主机上访问自己的个人网站,同时另开一个窗口访问www.baidu.com;

4.打开wireshark,抓连到虚拟网卡,从宿主机上访问自己的个人主页或ftp网站,关闭网页,分析抓包数据中TCP三次握手及四次挥手。

【实验目的】

1.掌握DNS架设;

2.掌握web网站架设;

3.掌握telnet架设和访问;

4.掌握DHCP服务架设;

5.掌握HCL路由器上架设ftp网站;

6.抓包分析TCP建立连接的三次握手、释放连接四次挥手的过程。

【实验环境】

Vmware workstation 16 pro、HCL 5.8、Windows server 12、windows 11

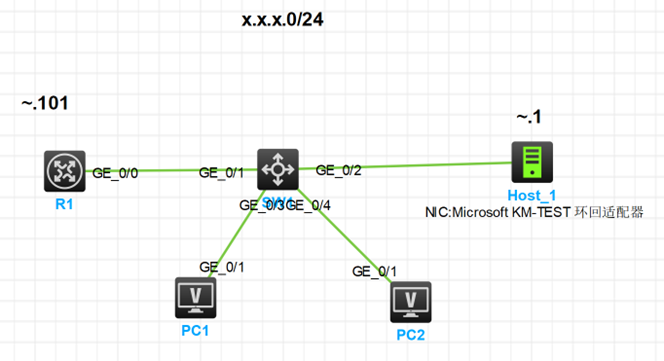

【实验拓扑】

图2
