⭐ Draw.io（diagrams.net）功能介绍与版本选择指南
为什么推荐 14.5.1 版本？因为它是最后支持导出 Visio 的版本
在日常工作中，流程图、架构图、时序图、设备控制逻辑图等已经成为软件工程师、自动化工程师、工艺工程师不可或缺的工具。而在众多绘图工具中，Draw.io（现名 diagrams.net） 以其轻量、免费、跨平台、多功能的特点，成为许多人代替 Microsoft Visio 的首选工具之一。
然而，最近几年许多用户会遇到一个非常现实的问题：
新版 Draw.io 已经无法导出 Visio（.vsdx）格式！
这篇文章将带你快速了解 Draw.io，并解释为什么 14.5.1 是推荐的"黄金版本"。
💡 一、什么是 Draw.io（diagrams.net）？
Draw.io 是一款开源、跨平台、免费的图形绘制软件，支持：
- 流程图（Flowchart）
- 网络拓扑图
- 架构图
- 思维导图
- UML 图
- 工艺逻辑图 / 工控流程图
- 甚至可以绘制类似 Visio 的复杂工艺流程图
其优点包括：
- 永久免费，无广告
- 支持桌面版 + 在线版
- 可离线使用（桌面版）
- 图形库丰富
- 支持多人协作（在线版）
- 开源，可自行扩展
这也是很多人弃用 Visio 转向 Draw.io 的原因。
⚠ 二、重点：14.5.1 是最后支持"导出为 Visio(.vsdx)"的版本
如果你的工作中需要绘制流程图、架构图、工控逻辑图，并且最终还要把图纸导出为 Visio（.vsdx）格式，那么在选择 Draw.io 版本时必须特别注意一个关键变化。
Draw.io（diagrams.net）在 2021 年之后的版本中，对 Visio 格式的支持发生了明显变化。尤其是从 15.x 版本开始，软件逐渐弱化、隐藏甚至完全移除了导出 Visio 的功能。到了 20.x~29.x（包括当前的 29.0.3）版本，"导出为 → Visio(.vsdx)"这一选项在菜单中已经彻底不再出现。
虽然新版仍然可以打开 .vsdx 文件，但 Draw.io 已不再提供导出 Visio 的能力。这意味着你无法将 Draw.io 的流程图转为可在 Visio 中继续编辑的格式。对于需与工程团队、设备供应商、QA 部门或制造现场共享图纸的用户来说，这是一个很大的限制。
🎉 三、推荐版本：Draw.io Desktop 14.5.1（2021）
在这个版本中，你可以找到：
文件 → 导出为 → Visio (.vsdx)并正常导出可编辑的 Visio 文件。
🔗 四、下载网站（官方 & 安全渠道）
✅ 官方桌面版下载（GitHub Releases）
Draw.io Desktop（含Visio导出能力）历史版本下载：
👉 https://github.com/jgraph/drawio-desktop/releases/tag/v14.5.1
你可以选择：
- draw.io-14.5.1-windows-installer.exe（推荐）
- draw.io-14.5.1.msi
安装后即可使用完整功能。
🌐 在线网页版（不支持 Visio 导出）
网页版适合临时使用：
但要注意：
在线版永远不会提供 .vsdx 导出去功能。
📦 最新桌面版（不建议用于 Visio 导出需求）
如果你不需要 Visio 导出，可以使用最新版本：
👉 https://github.com/jgraph/drawio-desktop/releases/latest

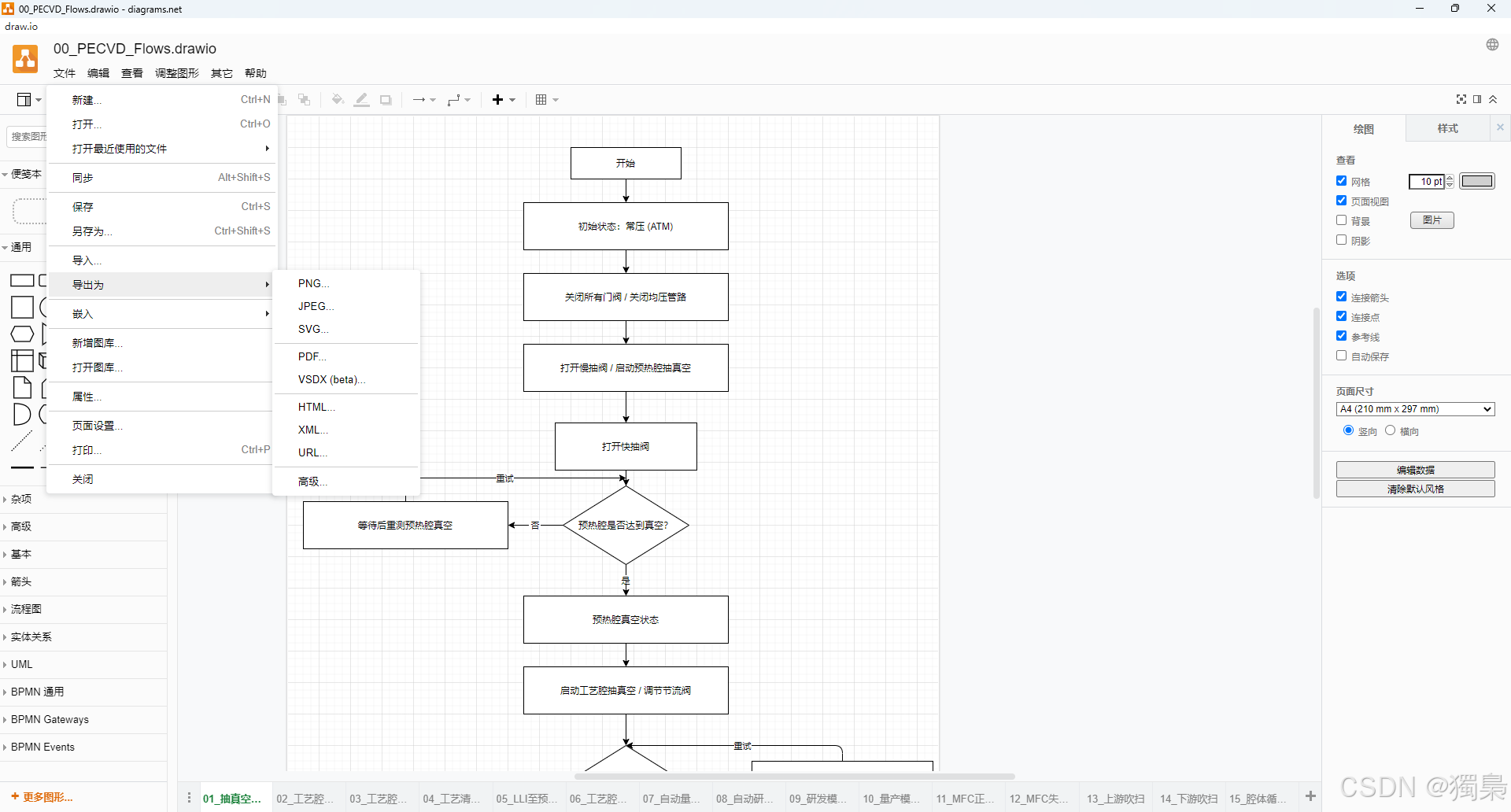

🛠 五、如何导出 Visio（仅适用于 v14.5.1）
成功安装 14.5.1 后，打开你的图文件：
- 点击菜单栏：
文件（File） - 找到：
导出为（Export As） - 选择：
Visio 文件（.vsdx） - 保存即可

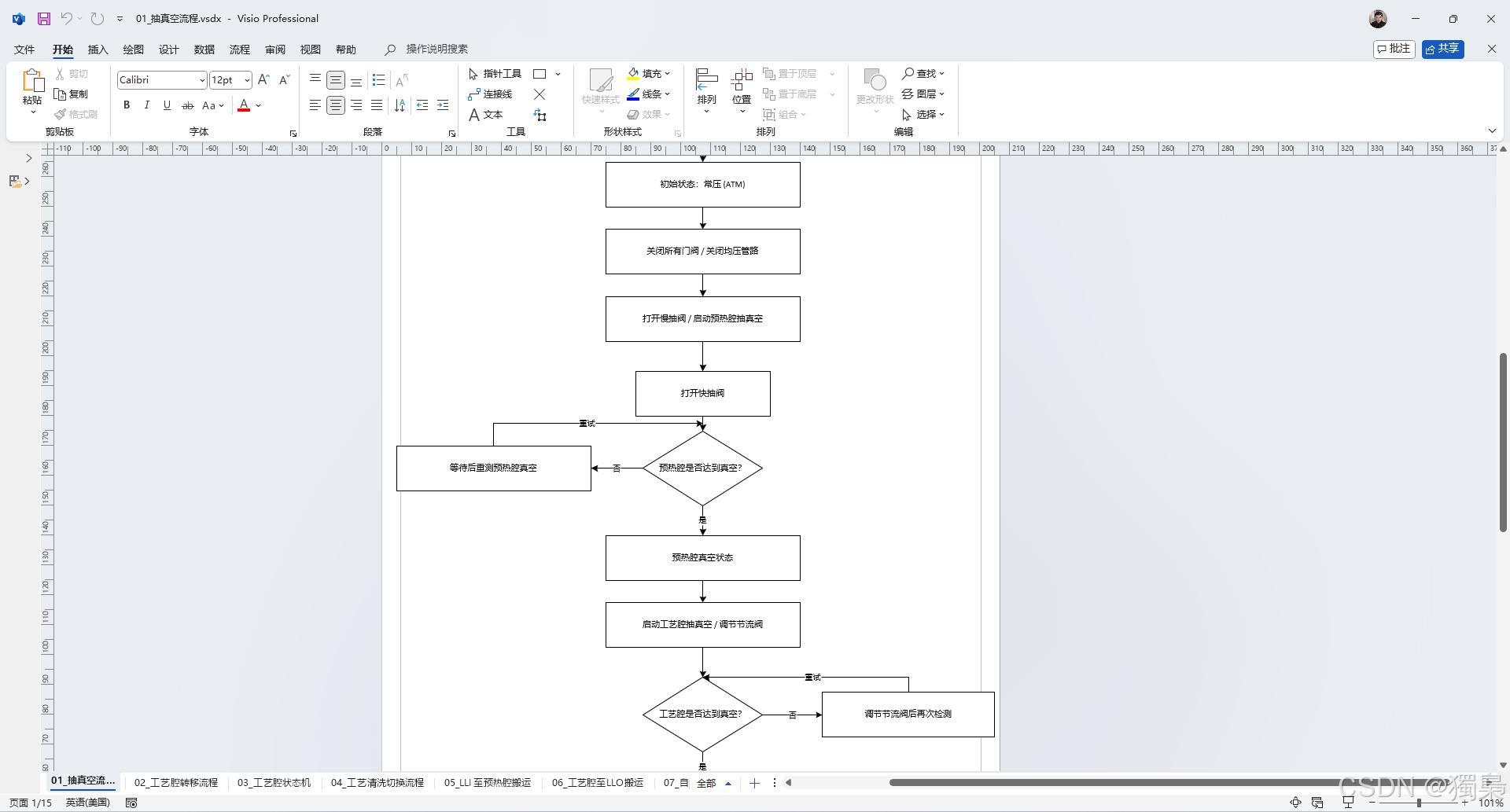

导出的 vsdx 可以直接在 Microsoft Visio 中编辑。
🎯 六、总结
| 功能 | 是否支持 |
|---|---|
| Draw.io 新版导出 Visio | ❌ 不支持 |
| Draw.io 历史版本导出 Visio | ⚠ 部分支持（不推荐） |
| Draw.io 14.5.1 导出 Visio | ✅ 完全支持（推荐） |
因此，如果你需要导出 Visio 文件，Draw.io 14.5.1 是最佳选择，也是唯一可靠的选择。
📌 七、适用人群
- 设备工程师（工控流程图 / PLC 流程图）
- 软件工程师（架构图 / 时序图）
- 工艺工程师（工艺流程图 / 设备逻辑图）
- QA / IT / DevOps（系统图 / 流程规范）
- 制造业 / 半导体行业需要用 Visio 的团队
📝 八、结语
Draw.io 是一款优秀的开源绘图工具。
如果你不依赖 Visio，它完全可以替代商业工具。
