Wincc画面通讯故障判断

文章目录

• 前言
• 一、添加驱动连接
• 二、创建启用/禁用变量
• 总结

---

前言

本文分享一个判断Wincc上位机画面通讯故障并报警的方法。

---

一、添加驱动连接

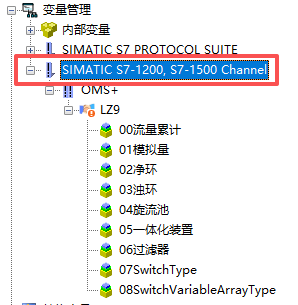

假设下位机使用S7-1500CPU，添加对应的驱动并新建连接。如图1所示。

图1

二、创建启用/禁用变量

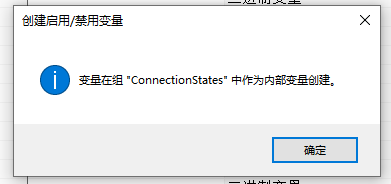

选中新建的连接，右键选择"创建启用/禁用变量"，会在内部变量中自动生成"ConnectionStates"变量组，当变量"@ConnectionStateEx"为0时表示对应连接的画面通讯故障。如下图所示。

图2

图3

图4

图5

将该变量添加至报警记录，或关联控件闪烁功能，即可实现通讯故障报警。

---

总结

本文对Wincc"创建启用/禁用变量"功能进行了详细阐述，并对其用法做了简要说明。
