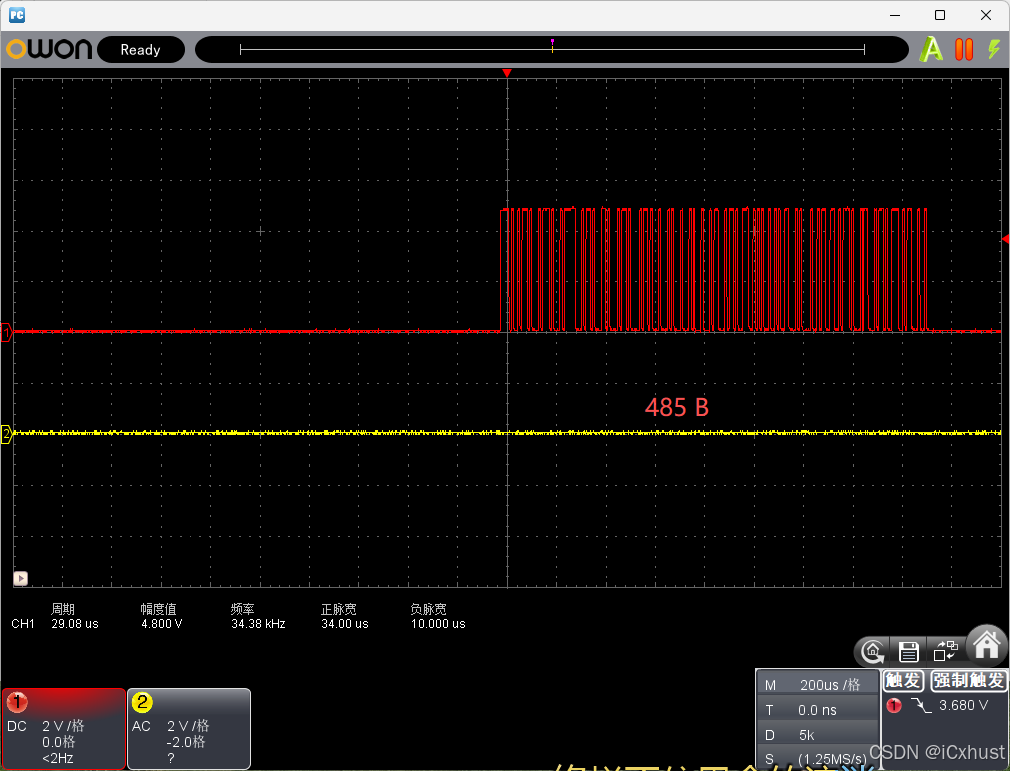

RS-485 的 A、B 信号线电平（差分逻辑）如下：
| 状态 | 标准命名 | A 线电平 | B 线电平 | 差分电压 (A-B) |
|---|---|---|---|---|
| 逻辑 1（空闲/标记） | Mark | 低（约 0V~1V） | 高（约 3V~5V） | 负（约 -2V ~ -6V） |
| 逻辑 0（有效/空格） | Space | 高（约 3V~5V） | 低（约 0V~1V） | 正（约 +2V ~ +6V） |
关键点：
-
差分电压范围 ：标准要求发送端差分输出 ∣VAB∣≥1.5V∣VAB∣≥1.5V（通常为 2~6V），接收端能识别的最小差分电压为 ±200mV。
-
接收门限：
-
VA−VB>+200mVVA−VB>+200mV → 判定为逻辑 0
-
VA−VB<−200mVVA−VB<−200mV → 判定为逻辑 1
-
介于 -200mV ~ +200mV 之间为不确定态。
-
-
共模电压 ：A、B 对地电压应在 -7V ~ +12V 范围内，超出可能损坏收发器。
-
注意命名混乱 ：不同厂商/资料中 A、B 标注可能相反（有的把反相端叫 A，有的叫 B），实际接线时以芯片数据手册的 "A 为同相端、B 为反相端" 或差分极性为准。若通信不上，可尝试对调 A、B。
空闲状态：总线空闲时，通常通过偏置电阻使 A 为低、B 为高，即差分负，对应逻辑 1（Mark），这样接收端输出高电平，避免误触发。

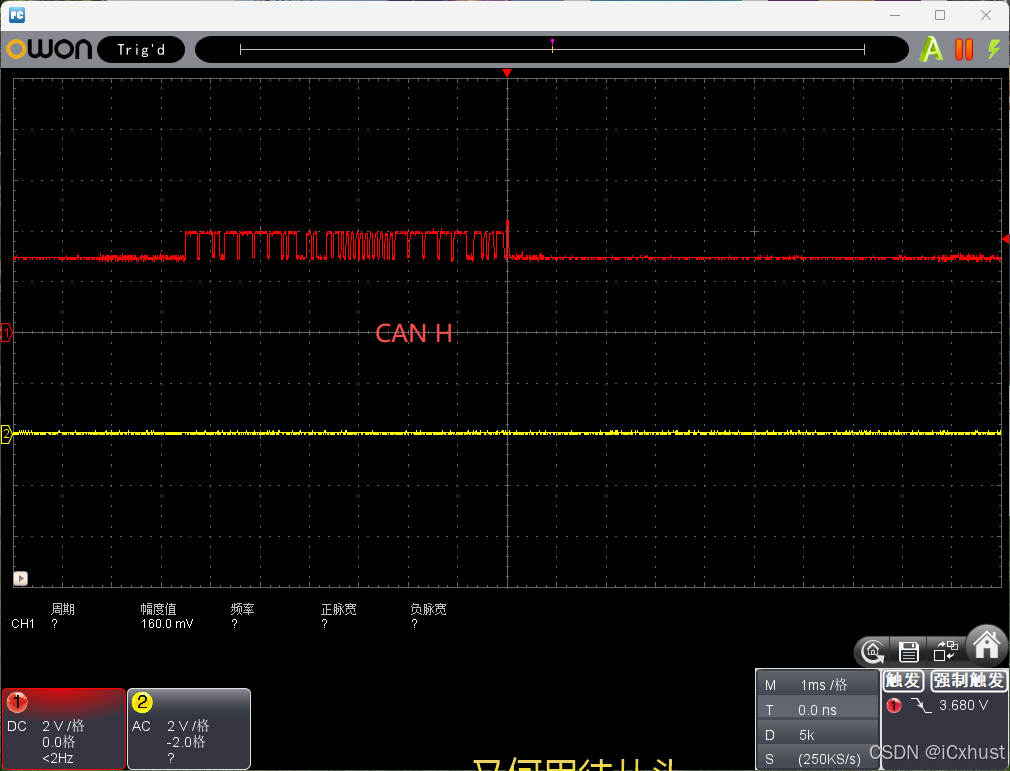

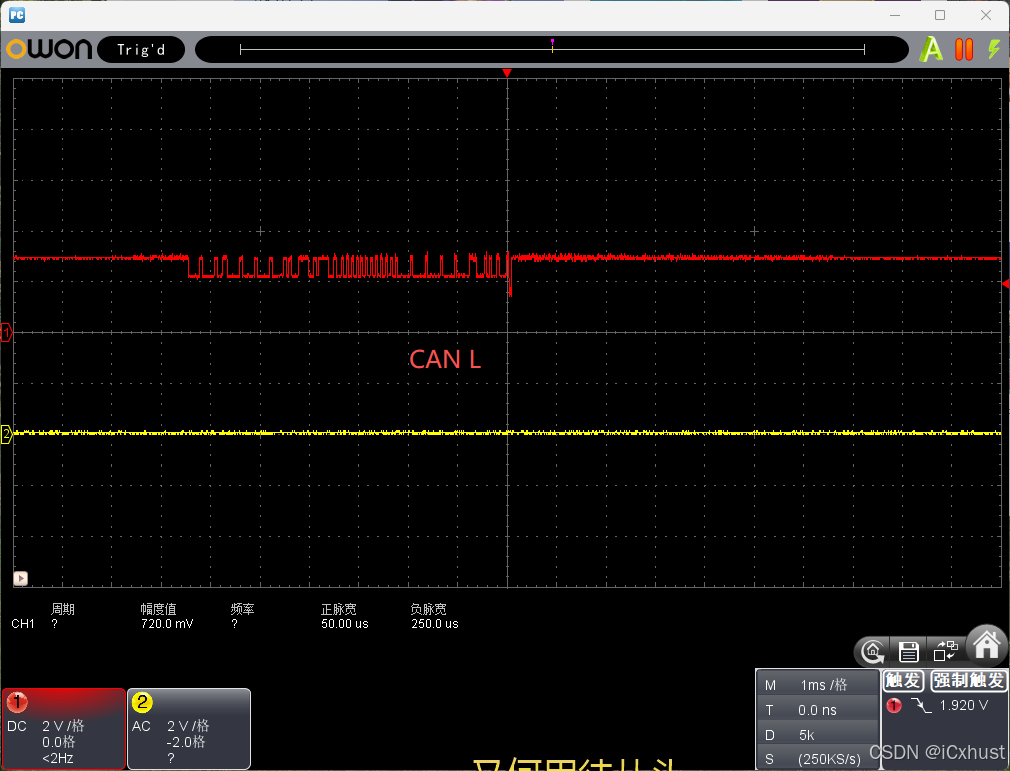

CAN 总线信号采用差分传输，逻辑状态由 CAN_H 与 CAN_L 的电压差决定。
| 状态 | 逻辑值 | CAN_H 电平 (典型) | CAN_L 电平 (典型) | 差分电压 (CAN_H - CAN_L) |
|---|---|---|---|---|
| 隐性 (Recessive) | 1 | 2.5 V | 2.5 V | 约 0 V (规定范围通常为 < 0.5 V) |
| 显性 (Dominant) | 0 | 3.5 V | 1.5 V | 约 2 V (规定范围通常为 1.5 V ~ 3.0 V) |
关键特性与判读阈值
-
优先级仲裁：显性电平（逻辑 0）的优先级高于隐性电平（逻辑 1）。如果多个节点同时发送，只要有一个发送显性位，总线就会呈现显性状态。
-
接收器识别阈值：为了保证通信的鲁棒性，接收器判读范围比发送器的典型值更宽。
-
显性判定 ：当差分电压 高于 0.9 V 时，通常被可靠地识别为显性（逻辑 0）。
-
隐性判定 ：当差分电压 低于 0.5 V 时，通常被可靠地识别为隐性（逻辑 1）。
-
在 0.5 V 到 0.9 V 之间存在一个未定义区域，用于提供噪声容限。
-
补充说明
以上典型值（CAN_H=3.5V, CAN_L=1.5V）主要针对应用最广泛的 高速 CAN (ISO 11898-2)。低速/容错 CAN (ISO 11519-2) 的电平定义有所不同，例如在显性时 CAN_H 为 5V，CAN_L 为 0V。
