COMSOL 实现六方光子晶体 TE、TM 模式能带及电场仿真

comsol六方光子晶体TE TM模式能带及电场仿真。 comsol光学仿真复现Photonic Crystals Molding the Flow of Light 第76页算例

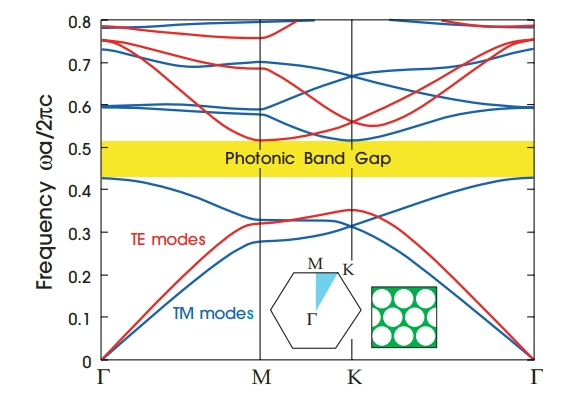

在光学领域，光子晶体一直是研究的热点，它能够对光的传播进行有效的调控。今天，我们就借助 COMSOL 软件来复现《Photonic Crystals Molding the Flow of Light》第 76 页的算例，进行六方光子晶体 TE、TM 模式的能带及电场仿真。

光子晶体的独特之处在于其具有光子带隙，这就好比半导体中的电子带隙一样，某些频率的光无法在光子晶体中传播。我们此次的目标就是通过 COMSOL 仿真得到六方光子晶体的 TE、TM 模式的能带结构以及电场分布情况。

首先，打开 COMSOL 软件，创建一个新的模型。选择"电磁学"中的"电磁波，频域"物理场。这里我们要构建六方光子晶体的结构，六方晶格具有独特的对称性。

以下是简单的 COMSOL 代码示例（这里只是示意性的代码，实际操作在 COMSOL 图形界面更方便）来创建六方晶格结构：

python 复制代码

# 定义晶格常数
a = 1;
# 定义六方晶格的基矢
b1 = [a, 0];
b2 = [a/2, sqrt(3)*a/2];
# 创建六方晶格的基本单元
# 在 COMSOL 中可以通过图形工具绘制正六边形来表示基本单元

代码分析：这里我们先定义了晶格常数 a，然后根据六方晶格的几何性质定义了两个基矢 b1 和 b2。在实际的 COMSOL 建模中，我们可以利用这些参数在图形界面绘制出六方晶格的基本单元，也就是一个正六边形。

为了模拟光子晶体，我们需要设置不同的材料区域。通常，光子晶体由两种不同介电常数的材料交替排列组成。假设我们用空气（介电常数 $\\epsilon = 1$ ）和一种高介电常数的材料（如 $\\epsilon = 12$ ）。

python 复制代码

# 设置空气的介电常数
epsilon_air = 1;
# 设置高介电常数材料的介电常数
epsilon_high = 12;
# 在 COMSOL 中为不同区域分配材料属性

代码分析：我们定义了两种材料的介电常数，然后在 COMSOL 中可以通过选择不同的区域并为其分配相应的介电常数来完成材料设置。这一步非常关键，因为不同的介电常数会影响光在光子晶体中的传播特性。

对于光子晶体的仿真，我们需要设置合适的边界条件。这里我们采用周期性边界条件，因为光子晶体具有周期性结构。

python 复制代码

# 设置周期性边界条件
# 在 COMSOL 中选择边界并设置为周期性边界

代码分析：周期性边界条件可以确保光在光子晶体的不同周期单元之间的传播具有连续性，这是模拟光子晶体的重要条件。在 COMSOL 中，我们可以通过选择相应的边界并将其设置为周期性边界来实现。

完成模型搭建、材料设置和边界条件设置后，我们就可以进行能带计算了。在 COMSOL 中，我们可以通过求解本征值问题来得到光子晶体的能带结构。

python 复制代码

# 定义波矢范围
k_min = 0;
k_max = 2*pi/a;
# 在 COMSOL 中设置求解器进行本征值求解

代码分析：我们定义了波矢的范围，然后在 COMSOL 中使用求解器进行本征值求解。通过改变波矢的值，我们可以得到不同波矢下的本征频率，从而绘制出能带图。

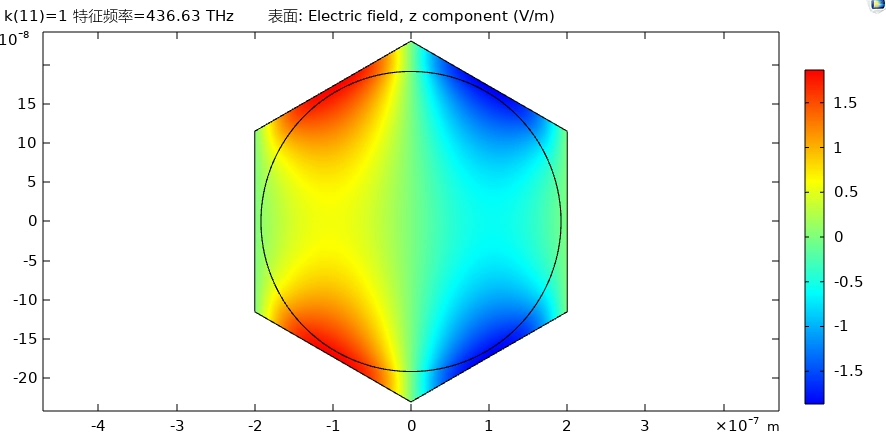

在得到能带结构后，我们还可以对电场进行仿真。选择一个特定的频率和波矢，求解电场分布。

python 复制代码

# 选择一个特定的频率和波矢
f = 0.5;
k = [pi/a, pi/a];
# 在 COMSOL 中设置求解参数并求解电场分布

代码分析：我们选择了一个特定的频率和波矢，然后在 COMSOL 中设置相应的求解参数来求解电场分布。通过电场仿真，我们可以直观地看到光在光子晶体中的传播情况。

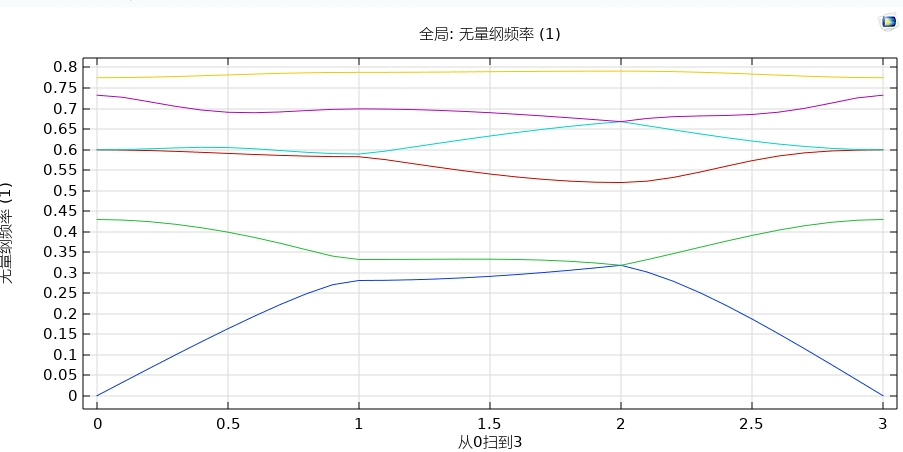

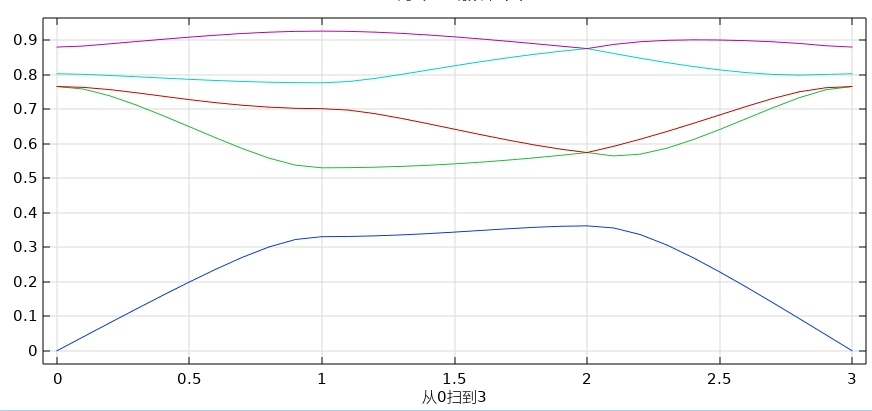

通过 COMSOL 仿真，我们可以得到六方光子晶体的 TE、TM 模式的能带图和电场分布图。从能带图中，我们可以观察到光子带隙的存在，不同模式的能带结构也有所不同。电场分布图可以帮助我们理解光在光子晶体中的传播路径和能量分布情况。

总之，利用 COMSOL 软件进行六方光子晶体的 TE、TM 模式能带及电场仿真，能够让我们更深入地了解光子晶体的光学特性，为光子晶体的应用研究提供有力的支持。
