西门子S7 - 200PLC与组态王构建自动化搬运机械手组态系统

西门子S7-200PLC和组态王自动化搬运机械手的组态系统

在自动化控制领域，西门子S7 - 200PLC与组态王相结合来打造自动化搬运机械手的组态系统，是实现高效生产流程的关键一步。今天咱就唠唠这其中的门道。

西门子S7 - 200PLC基础

西门子S7 - 200PLC作为一款经典的可编程逻辑控制器，它就像自动化系统的"大脑"，负责处理各种逻辑指令。比如说，我们来看看它的基本指令编写，以实现简单的电机启停控制为例：

ladderlogic 复制代码

Network 1
// 启动按钮常开触点
LD I0.0
// 电机线圈
= Q0.0
// 停止按钮常闭触点
A I0.1

在这段代码里，LD I0.0表示装载输入点I0.0的状态，这里I0.0连接的是启动按钮，当按钮按下，该点为高电平。= Q0.0就是将输出线圈Q0.0置位，Q0.0连接的是电机，也就实现了电机启动。A I0.1则是与操作，I0.1连接停止按钮，常态下为高电平，按下停止按钮，I0.1为低电平，电机停止运行。这就是PLC最基础的逻辑控制。

自动化搬运机械手的控制需求

自动化搬运机械手需要完成物料的抓取、搬运和放置等一系列动作。这就要求PLC能精准控制机械手各个关节的运动，像伸缩、旋转、升降等。比如说，我们设定机械手在A点抓取物料，然后移动到B点放下。

ladderlogic 复制代码

// 机械手移动到A点
Network 2
LD M0.0
S Q0.1, 1
// 抓取物料
Network 3
LD I0.2
S Q0.2, 1
// 移动到B点
Network 4
LD M0.1
S Q0.3, 1
// 放下物料
Network 5
LD I0.3
R Q0.2, 1

在上面代码中，M0.0和M0.1是中间继电器，用来触发不同的动作流程。当满足M0.0条件，置位Q0.1，控制机械手移动到A点。I0.2检测到物料到位，置位Q0.2实现抓取。同理，M0.1触发移动到B点，I0.3检测到位置到达，复位Q0.2放下物料。

组态王与S7 - 200PLC的连接

组态王是一款优秀的人机界面（HMI）软件，它能将PLC的控制数据以直观的画面展示给操作人员，同时接收操作人员的指令反馈给PLC。要实现两者连接，首先得在组态王里设置设备驱动。

打开组态王工程浏览器，在"设备"下选择"COM1"（根据实际连接端口选择）。
双击"新建"，弹出"设备配置向导"，选择"PLC" - "西门子" - "S7200系列" - "PPI"。
按照提示一步步设置设备地址、通信波特率等参数，这些参数要与PLC的实际设置一致。

连接成功后，就可以在组态王里创建变量与PLC的寄存器进行关联。比如创建一个"机械手状态"变量，关联PLC的某个输出点，这样就能在组态王画面上实时显示机械手的运行状态了。

组态王画面设计

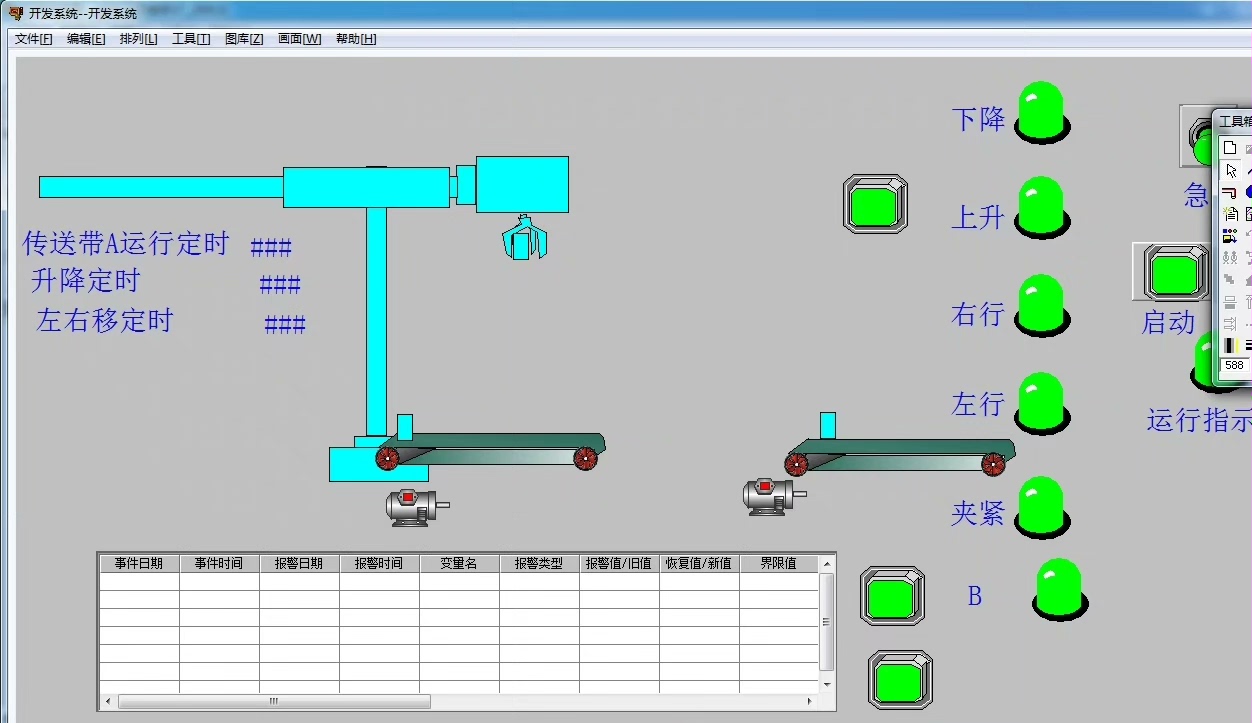

在组态王里设计一个直观的自动化搬运机械手监控画面。画一个机械手的图形，然后通过动画连接来模拟它的实际动作。

比如，对于机械手的伸缩动作，选中代表机械手伸缩部分的图形，右键选择"动画连接" - "缩放连接"。在弹出窗口中，设置表达式关联PLC中控制伸缩的变量，设定缩放比例和方向，这样当PLC中变量状态改变，图形就会模拟出伸缩动作。

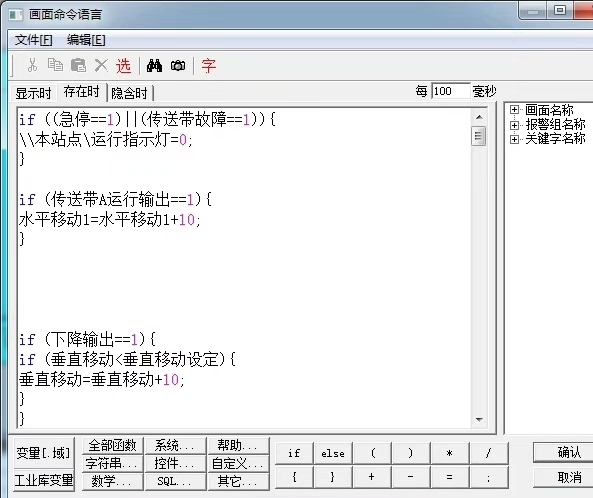

再创建一些按钮，比如"启动""停止"按钮，通过命令语言连接到PLC对应的输入点，实现远程操作机械手。

c 复制代码

// "启动"按钮命令语言
if(本站点.启动按钮 == 1)
{
    // 向PLC发送启动信号
    SetValue(1, "PLC变量名");
}

这样，一个基于西门子S7 - 200PLC和组态王的自动化搬运机械手组态系统就初步搭建起来了。它将PLC强大的逻辑控制能力与组态王友好的人机交互界面相结合，为自动化生产提供了高效、可靠的解决方案。无论是工业生产还是自动化实验场景，都有着广泛的应用前景。
