FPGA DONE信号震荡
1.前言

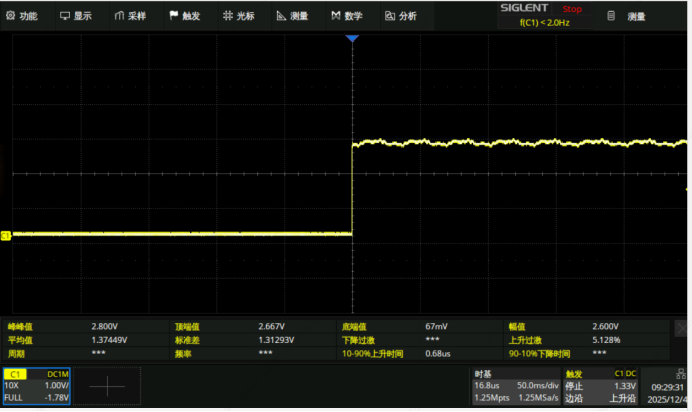

还是用的安陆的fpga。测试的时候，有两片fpga，一片正常，一片done信号拉高后有震荡。
2.原因
1）检查是否是驱动LED导致（不是）
去掉led串接电阻，仍有震荡。
2）检查是否fpga 电源有波动（不是）
3）检查是否是上拉到vccio的电阻值太大或者太小（不是）
更换电阻，发现还是有震荡。
4）检查是否是done信号在fpga里未做配置（不完全是）
配置电平驱动电流后，确实有影响。电压幅值从2.6V变成3.3V，但是还是有纹波。不同的驱动电流对纹波影响不大。

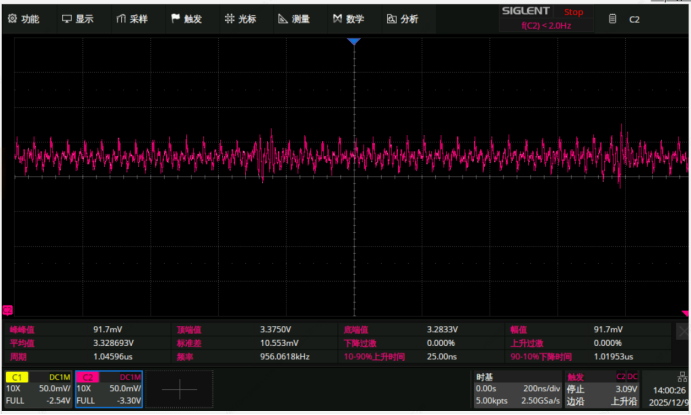

下图是配置done管脚后的波形。
5）检查是否是走线影响
最开始示波器采样时间设置过长，以为是20Hz左右的震荡，看了一圈信号没有这个频率的。后来抱着试一试的态度，测试了某个与done走线平行的无用 fpga IO信号，发了震荡频率为20MHz,是这个信号影响的。

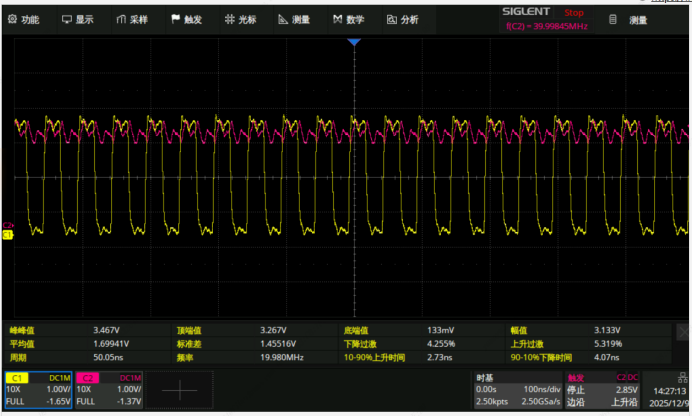

ch1:IO信号 ch2:fpga done 信号

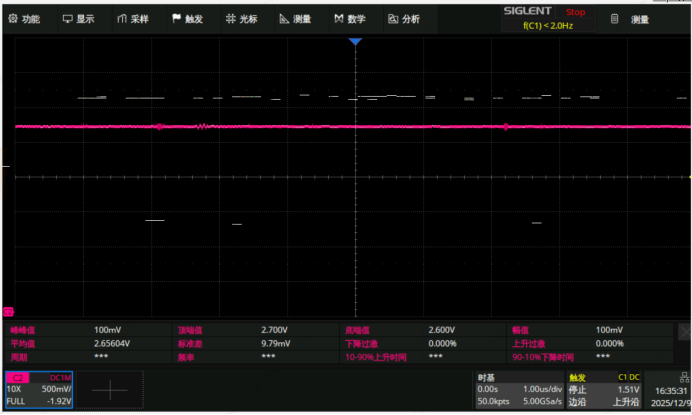

在fpga重新配置这个IO信号为常低，done信号正常。
所以在测试时，低频周期性信号不一定是实际的，还是要看看是不是高频信号，多测试几次。
3.结论
并行走线的周期性信号引起了done信号的波动。
