有源蜂鸣器和无源蜂鸣器是两种常见的发声器件，核心区别在于是否内置振荡电路，以及由此导致的驱动方式、应用场景等差异。

核心区别

结构与驱动方式
有源蜂鸣器
内置振荡电路（包含三极管、电阻、电容等组成的振荡模块），只需通入直流电压（如 3V、5V），即可通过内部振荡电路产生固定频率的声波，直接发声。
引脚通常为 2 根（正、负极），极性敏感（需区分正负极供电）。
无源蜂鸣器
无内置振荡电路，本质是一个电磁式扬声器（由线圈、磁铁、振动膜片组成），需要外部输入交变信号（如方波、正弦波），通过交变电流产生变化的磁场，带动膜片振动发声。
引脚无极性（部分型号可能有正负极标识，但主要是为了方便焊接，实际可互换）。
发声频率
有源蜂鸣器：频率固定（由内置振荡电路决定，常见 4kHz 左右），只能发出单一音调。
无源蜂鸣器：频率由外部输入信号的频率决定，可通过改变信号频率发出不同音调（如音乐、高低音报警）。
功耗与体积
有源蜂鸣器：因内置电路，功耗稍高（通常几 mA 到十几 mA），体积相对较大（内置电路占用空间）。
无源蜂鸣器：无额外电路，功耗较低（通常 1-5mA），体积可做得更小。
价格
有源蜂鸣器因包含振荡电路，成本略高；无源蜂鸣器结构简单，价格更低。

应用场景

有源蜂鸣器
适合只需单一固定音调的场景，驱动简单（无需复杂信号生成电路），例如：
设备上电提示音、故障报警（如烟雾报警器、门禁系统）；
按键反馈音（如计算器、遥控器）；
低功耗场景中需要简单发声（如电池供电的小型仪器）。
优点：驱动方便，只需连接直流电源即可工作，适合对电路设计复杂度要求低的场景。
无源蜂鸣器
适合需要多样化音调的场景，可通过编程控制频率实现丰富音效，例如：
音乐播放（如玩具电子琴、儿童故事机）；
多模式报警（如不同频率区分不同故障类型，如设备过热、电压异常）；
语音提示（配合特定频率组合模拟简单语音信号）。
优点：灵活性高，可实现复杂音效，且功耗低、体积小，适合需要定制化声音的场景。

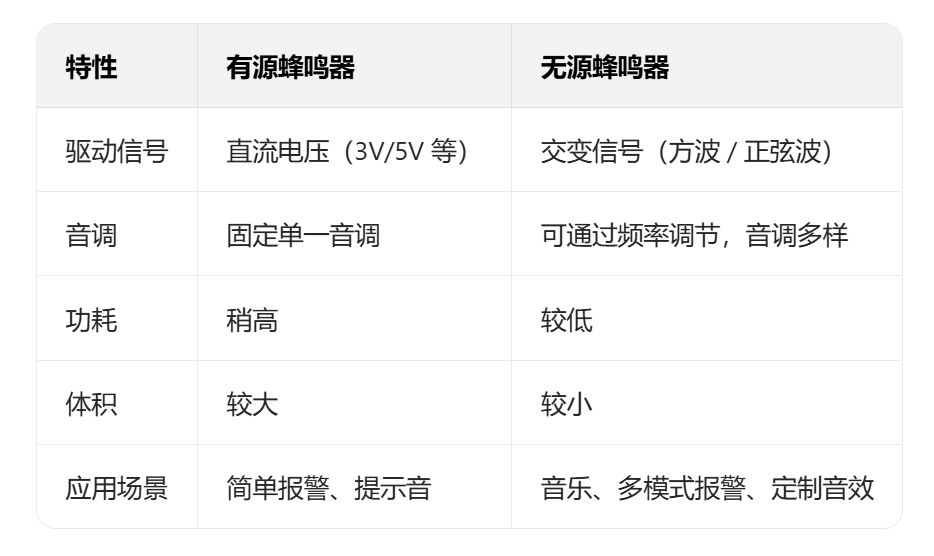

总结

使用 STM32 控制有源蜂鸣器的代码示例，假设蜂鸣器连接到 PA5 引脚，以 STM32F407 为例，使用 HAL 库进行开发

bash 复制代码

#include "stm32f4xx_hal.h"

// 定义蜂鸣器控制引脚
#define Buzzer_GPIO_Port GPIOA
#define Buzzer_Pin GPIO_PIN_5

// 初始化蜂鸣器相关GPIO
void Buzzer_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStruct = {0};

    // 使能GPIOA时钟
    __HAL_RCC_GPIOA_CLK_ENABLE();

    // 配置PA5为推挽输出模式
    GPIO_InitStruct.Pin = Buzzer_Pin;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(Buzzer_GPIO_Port, &GPIO_InitStruct);

    // 初始状态关闭蜂鸣器
    HAL_GPIO_WritePin(Buzzer_GPIO_Port, Buzzer_Pin, GPIO_PIN_RESET);
}

// 控制蜂鸣器发声
void Buzzer_On(void)
{
    HAL_GPIO_WritePin(Buzzer_GPIO_Port, Buzzer_Pin, GPIO_PIN_SET);
}

// 控制蜂鸣器停止发声
void Buzzer_Off(void)
{
    HAL_GPIO_WritePin(Buzzer_GPIO_Port, Buzzer_Pin, GPIO_PIN_RESET);
}

int main(void)
{
    // 初始化HAL库
    HAL_Init();

    // 初始化蜂鸣器
    Buzzer_Init();

    while (1)
    {
        // 蜂鸣器发声1秒
        Buzzer_On();
        HAL_Delay(1000);

        // 蜂鸣器停止发声1秒
        Buzzer_Off();
        HAL_Delay(1000);
    }
}

Buzzer_Init函数用于初始化蜂鸣器所连接的 GPIO 引脚，将其配置为推挽输出模式，并初始化为低电平（蜂鸣器关闭状态）。

Buzzer_On函数通过设置引脚为高电平来使蜂鸣器发声。

Buzzer_Off函数通过设置引脚为低电平来使蜂鸣器停止发声。

在main函数中，通过循环调用Buzzer_On和Buzzer_Off函数，实现蜂鸣器每隔 1 秒发声和停止发声的效果。

阅读

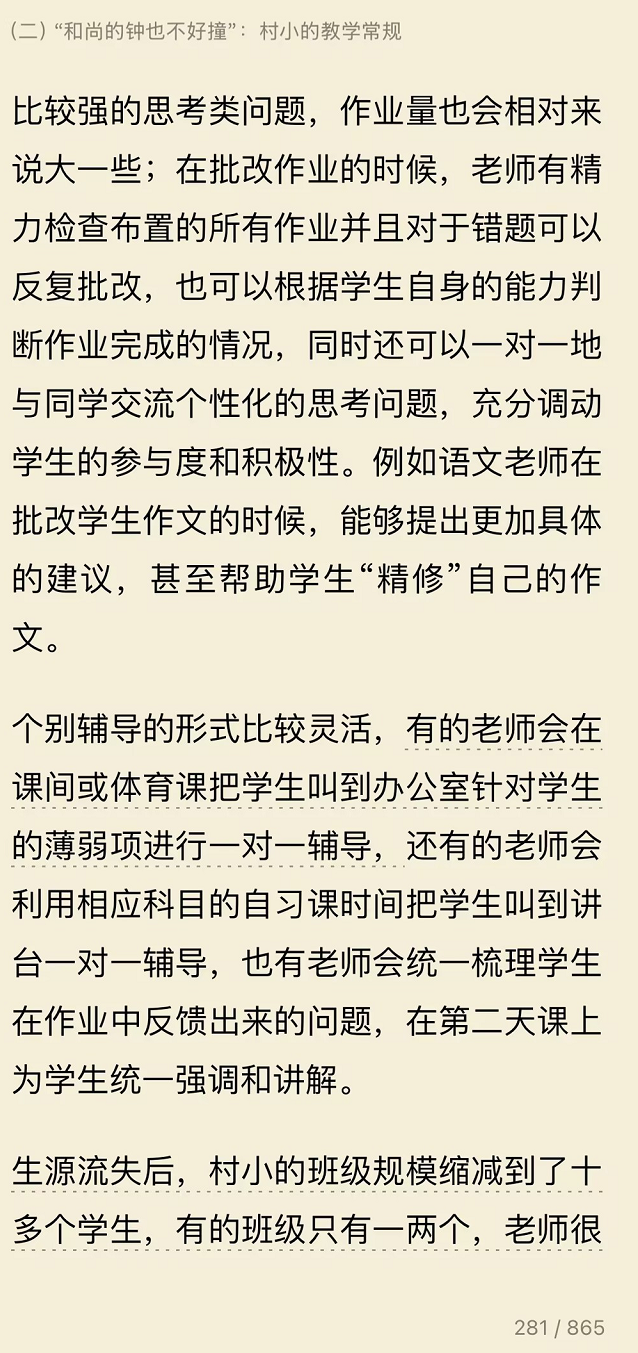

《县中的教育》
