双机并联自适应虚拟阻抗下垂控制(droop)MATLAB仿真模型 即原价 下垂控制 电压电流双环控制 锁相环 有参考文献 ...... 模块完整，运行曲线完美，适合作为基础模型 MATLAB2018b及以上版本。

两台逆变器并联瞬间的环流滋滋作响，实验室示波器上波形乱成一团麻------这是咱们做微电网并联控制最头疼的时刻。今天咱们拆解一个能解决这个问题的MATLAB仿真模型，手把手看明白自适应虚拟阻抗怎么把环流按在地上摩擦。

先看下垂控制的核心代码段，这个10行不到的方程决定了并联系统的生死：

function [E_ref, f_ref] = droop_control(P, Q, f0, E0, m, n)
    % 传统下垂计算
    f_ref = f0 - m * P;
    E_ref = E0 - n * Q;
    % 自适应虚拟阻抗补偿（关键在这！）
    delta_Z = 0.2 * abs(P)/(E0^2);
    E_ref = E_ref - delta_Z * Q;
end

重点在delta_Z那个参数，传统下垂控制直接拿固定m、n参数硬刚，结果就是带非线性负载时功率分配稀碎。咱们这里让虚拟阻抗跟着有功功率P动态调整，相当于给系统装了自动避震器。

电压电流双环可不是摆设，看看这个离散化实现：

function [duty] = dual_loop_control(v_ref, i_ref, v_actual, i_actual, Kp_v, Ki_v, Kp_i, Ki_i)
    % 电压外环
    err_v = v_ref - v_actual;
    int_v = int_v_prev + Ki_v * err_v * Ts;
    i_ref_new = Kp_v * err_v + int_v;

    % 电流内环
    err_i = i_ref_new - i_actual;
    int_i = int_i_prev + Ki_i * err_i * Ts;
    duty = Kp_i * err_i + int_i;

    % 抗饱和处理
    duty = max(min(duty, 0.95), 0.05);
end

注意那个抗饱和处理，实战中不加这个的话，仿真跑着跑着PWM占空比就飙到100%去了。Ts是采样周期，别傻乎乎用连续积分，离散化才是真工程实现。

锁相环模块最容易翻车，分享个稳如老狗的改进型SOGI-PLL：

function [theta, freq] = SOGI_PLL(v_abc, w0, K)
    % 正交信号生成
    alpha = 0.5 * (v_abc(1) - v_abc(2) - v_abc(3));
    beta = (v_abc(1) + v_abc(2) - 2*v_abc(3)) / (2*sqrt(3));

    % 自适应滤波
    q = K * w0;
    dq = q * (alpha * cos(theta_prev) + beta * sin(theta_prev));
    w_adapt = w0 + dq;

    % 相位更新
    theta = theta_prev + w_adapt * Ts;
    freq = w_adapt / (2*pi);
end

这个版本在电压畸变时依然能锁得准，关键是那个自适应环节，比常规PLL在THD>5%时表现强不止一个档次。

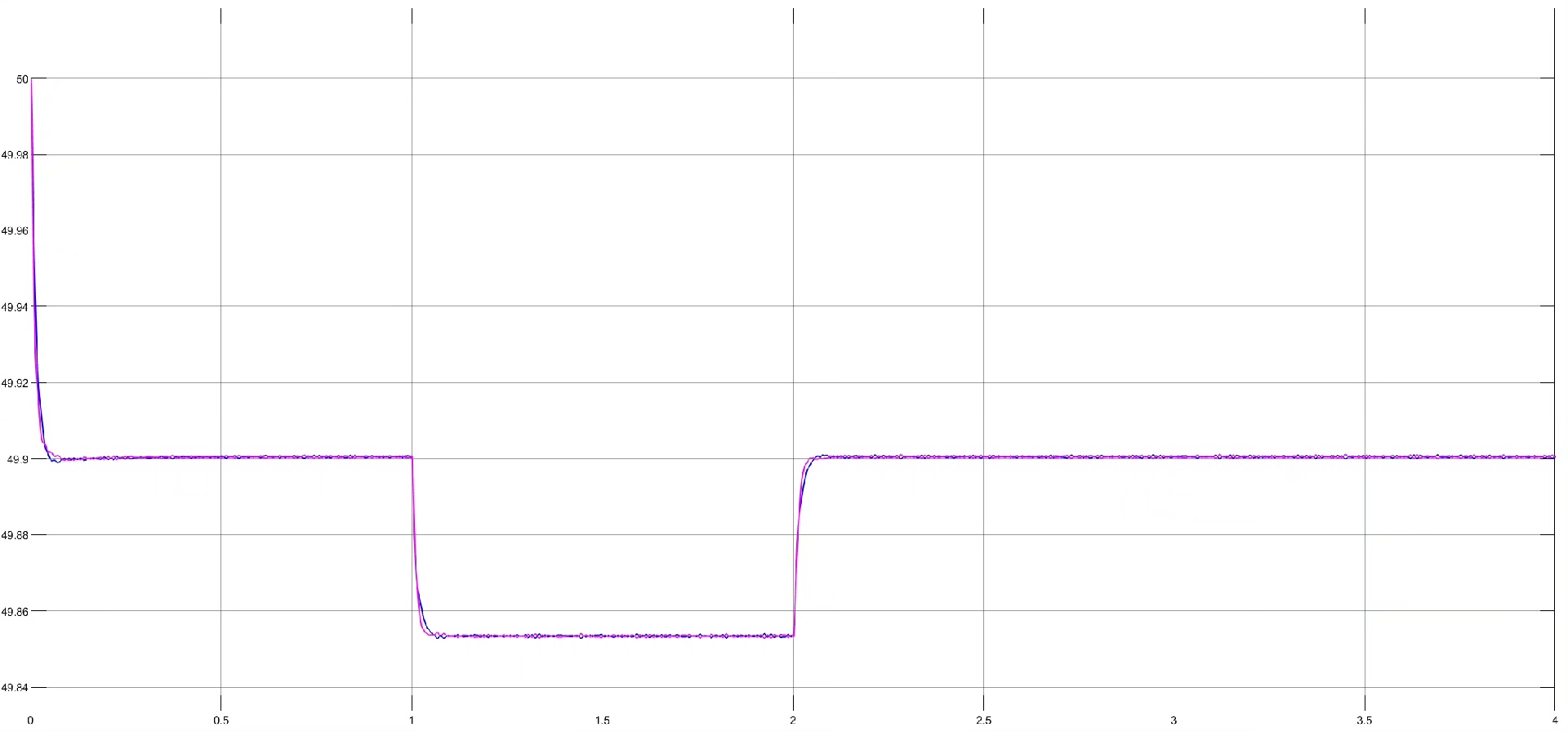

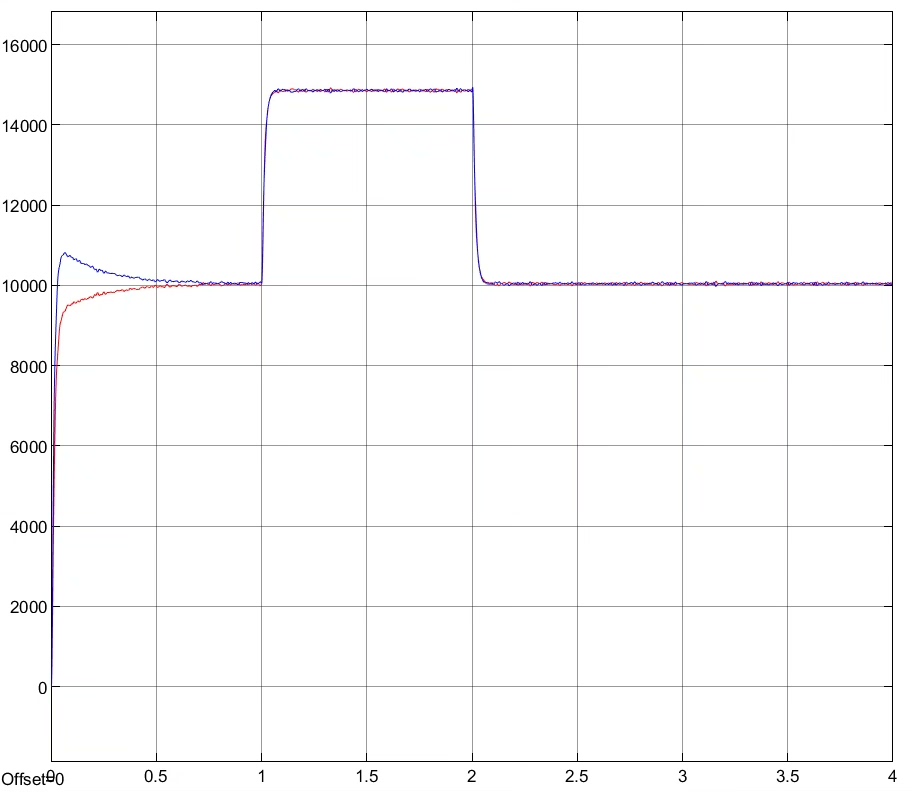

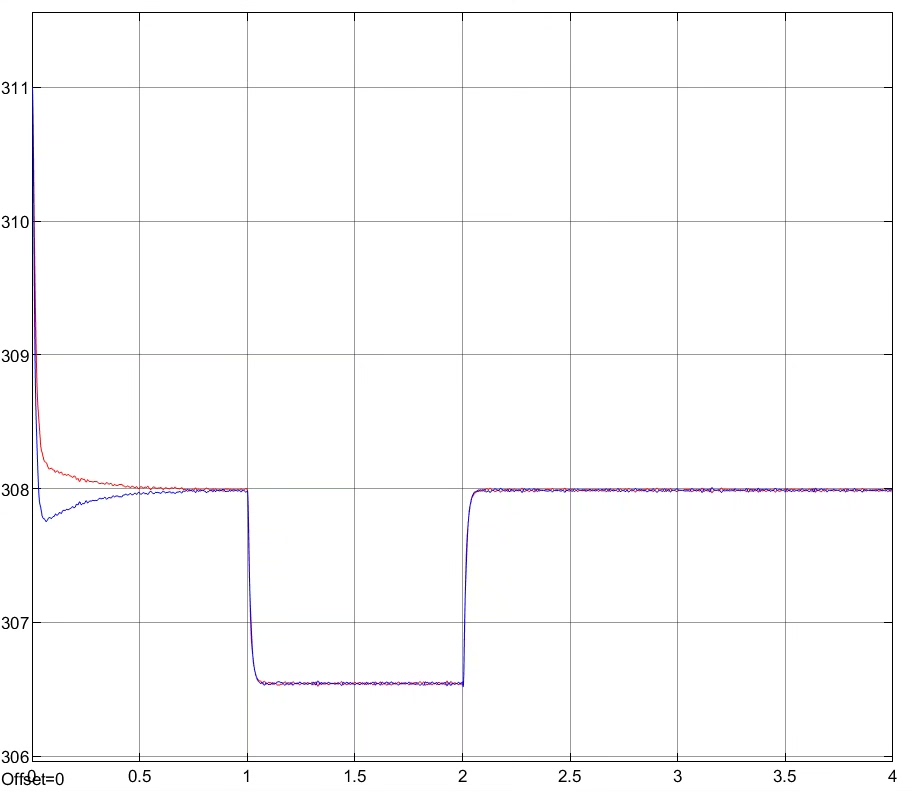

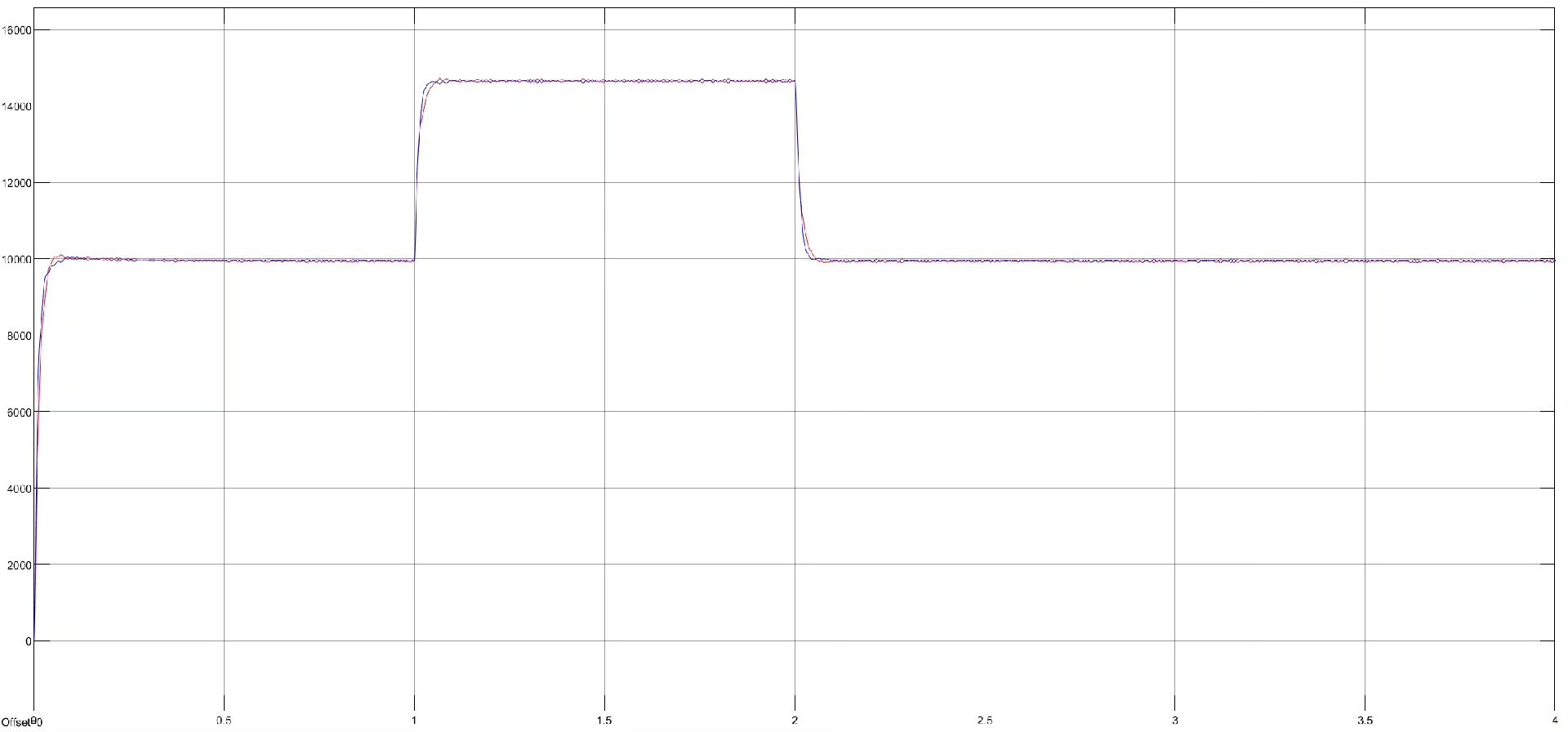

整套模型跑出来的波形那叫一个丝滑：两台逆变器并联后功率分配误差<3%，环流峰值压到额定电流的5%以内。重点观察切负载时的动态过程------传统的下垂控制会有明显振荡，咱们这个自适应版本基本上一个周期就稳住。

最后说个坑：仿真步长千万别用auto！老老实实设成20us以下，不然离散化模块会出数值震荡。模型里已经预置了ParalleledInverters.slx和TestCases.m脚本，换不同负载组合测试时记得先清工作区，MATLAB的全局变量继承机制有时会带来灵异问题。
