三菱PLC和MCGS组态的四路抢答器控制系统
一、前言
在很多竞赛、活动场景中，抢答器是必不可少的设备。传统的抢答器功能可能较为单一，而利用三菱 PLC 和 MCGS 组态软件搭建的四路抢答器控制系统，不仅能实现基本的抢答功能，还可以通过 MCGS 组态软件进行直观的监控和操作，提升整个系统的交互性和可视化程度。下面就带大家一步步搭建这个有趣的控制系统。
二、系统整体设计思路
我们的四路抢答器控制系统主要由三菱 PLC 负责逻辑控制，MCGS 组态软件负责上位机监控和界面显示。PLC 接收来自四个抢答按钮的信号，根据抢答规则进行逻辑判断，然后将结果输出到相应的指示灯和蜂鸣器上。MCGS 组态软件则通过与 PLC 进行通信，实时显示抢答状态和结果。
三、硬件准备
- 三菱 PLC：这里我们选用三菱 FX 系列 PLC，例如 FX3U，它具有丰富的输入输出接口和强大的编程功能，能够满足我们的控制需求。
- 抢答按钮：四个抢答按钮，分别对应四路抢答选手。
- 指示灯：四个指示灯，用于显示哪一路选手抢答成功。
- 蜂鸣器：当有选手抢答成功时，蜂鸣器发出声音提示。
- MCGS 触摸屏：用于运行 MCGS 组态软件，实现人机交互。
四、PLC 编程
1. 输入输出点分配
| 输入点 | 功能 | 输出点 | 功能 |
|---|---|---|---|
| X0 | 抢答按钮 1 | Y0 | 指示灯 1 |
| X1 | 抢答按钮 2 | Y1 | 指示灯 2 |
| X2 | 抢答按钮 3 | Y2 | 指示灯 3 |
| X3 | 抢答按钮 4 | Y3 | 指示灯 4 |
| | | Y4 | 蜂鸣器 |
2. 梯形图程序
以下是一个简单的 PLC 梯形图程序示例（用三菱 GX Works2 编程软件编写）：
text
// 初始状态，所有指示灯和蜂鸣器关闭
LD M8002
ZRST Y0 Y4
// 抢答逻辑
LD X0
AND M0 // M0 为抢答允许标志位
SET Y0
SET Y4
SET M1 // M1 为抢答成功标志位
RST M0
LD X1
AND M0
SET Y1
SET Y4
SET M1
RST M0
LD X2
AND M0
SET Y2
SET Y4
SET M1
RST M0
LD X3
AND M0
SET Y3
SET Y4
SET M1
RST M0
// 复位逻辑
LD X4 // 复位按钮
ZRST Y0 Y4
SET M0
RST M13. 代码分析
LD M8002：M8002 是三菱 PLC 的初始脉冲特殊辅助继电器，在 PLC 上电瞬间产生一个脉冲，用于系统初始化。ZRST Y0 Y4是区间复位指令，将 Y0 到 Y4 的输出点全部复位，确保系统初始状态下所有指示灯和蜂鸣器关闭。- 对于每个抢答按钮的逻辑，以
LD X0为例，当 X0 输入点（抢答按钮 1）接通，并且M0（抢答允许标志位）为 ON 时，将 Y0（指示灯 1）和 Y4（蜂鸣器）置位，同时将M1（抢答成功标志位）置位，RST M0表示抢答成功后禁止其他选手再抢答。 LD X4是复位按钮的逻辑，当按下复位按钮时，将所有指示灯和蜂鸣器复位，同时将M0置位，允许下一轮抢答，RST M1清除抢答成功标志位。
五、MCGS 组态
1. 创建工程
打开 MCGS 组态软件，创建一个新的工程，选择合适的设备驱动，这里我们选择三菱 FX 系列 PLC 的驱动。
2. 设计界面

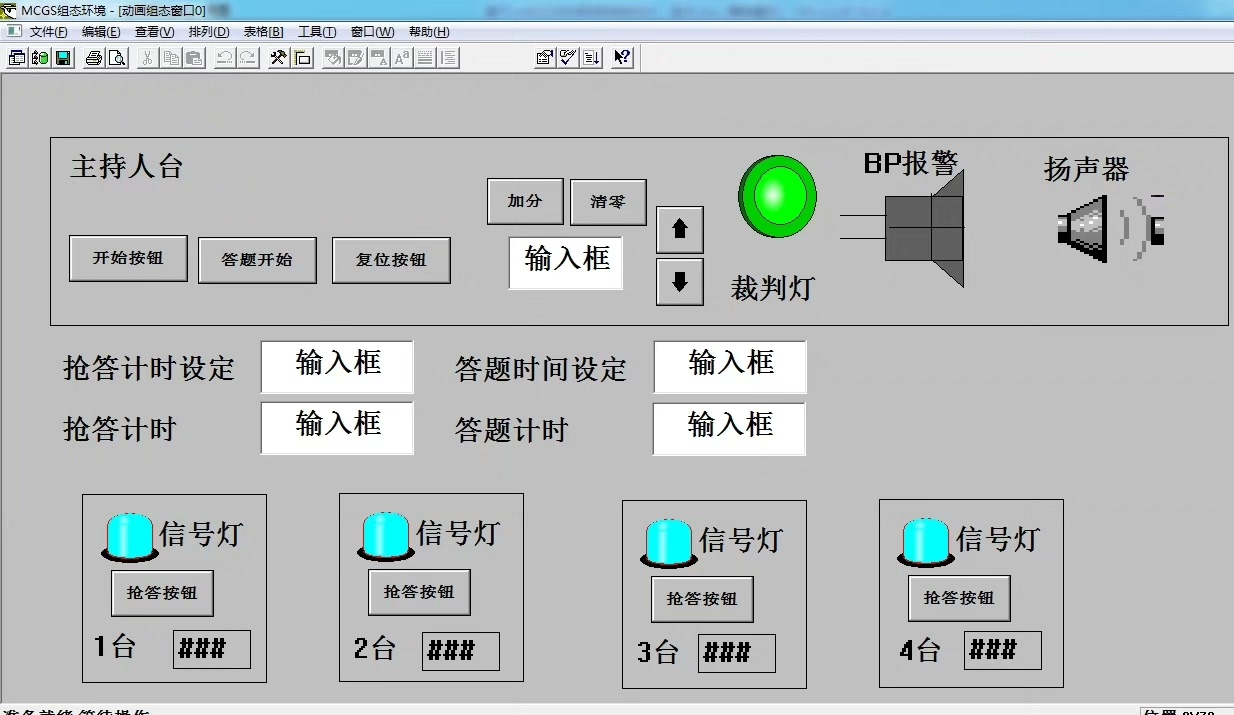

在 MCGS 中设计一个直观的抢答器界面，包含四个抢答指示灯、一个复位按钮和一个显示抢答结果的文本框。
3. 建立变量连接
在 MCGS 中建立与 PLC 输入输出点对应的变量，例如将 Y0 对应到界面上的指示灯 1，将 X4 对应到界面上的复位按钮。通过变量连接，实现 MCGS 与 PLC 之间的数据交互。
4. 编写脚本程序
在 MCGS 中可以编写脚本程序来实现一些复杂的功能，例如在抢答成功时显示抢答选手的编号。以下是一个简单的脚本示例：
javascript
if (GetData("M1") == 1) { // 当抢答成功标志位 M1 为 1 时
if (GetData("Y0") == 1) {
SetData("Text", "选手 1 抢答成功");
} else if (GetData("Y1") == 1) {
SetData("Text", "选手 2 抢答成功");
} else if (GetData("Y2") == 1) {
SetData("Text", "选手 3 抢答成功");
} else if (GetData("Y3") == 1) {
SetData("Text", "选手 4 抢答成功");
}
}5. 代码分析
这段脚本程序首先判断 M1（抢答成功标志位）是否为 1，如果为 1 则表示有选手抢答成功。然后通过判断各个指示灯的状态，确定是哪一路选手抢答成功，并将相应的信息显示在文本框中。
六、系统调试与运行
将编写好的 PLC 程序下载到 PLC 中，将 MCGS 工程下载到触摸屏中，然后进行系统调试。按下抢答按钮，观察指示灯和蜂鸣器的状态，以及 MCGS 界面上的显示是否正确。如果有问题，可以通过查看 PLC 的运行状态和 MCGS 的日志信息进行排查和修改。
七、总结
通过三菱 PLC 和 MCGS 组态软件，我们成功搭建了一个四路抢答器控制系统。这个系统不仅实现了基本的抢答功能，还通过 MCGS 组态软件提供了直观的监控和操作界面。在实际应用中，我们还可以根据需求对系统进行扩展，例如增加抢答倒计时、计分等功能。希望这篇文章能对大家有所帮助，让大家对 PLC 编程和 MCGS 组态有更深入的了解。
