🌸 我送炭你献花：Pelco KBD300A 模拟器项目总览

大家好，我是"我送炭你献花"博客的作者。

这个名字的由来，其实藏着一点小小的心愿：我希望能为大家送上一些实用的"小炭火"------那些在工作中遇到的棘手问题、冷门需求，甚至是被忽略的老协议，都能在这里找到一点温暖的解决方案。而"献花"，则是期待你们的反馈、点赞与分享，让这些内容真正开花结果，帮助更多人。

今天想和大家分享的是我最近在做的一个项目：基于 Python 3.7（兼容 Windows 7）开发的 Pelco KBD300A 模拟器兼协议维护工具。它不仅仅是一个现场调试工具，更是一套"活的教材"------我希望通过这个项目，能帮助安防领域的朋友们，尤其是初学者，真正理解 Pelco-D 和 Pelco-P 协议的原理、结构与实现方式。

如果你在现场调试中也曾被串口波特率、协议兼容性、KBD 键盘操作搞得焦头烂额，那这套工具和教程或许正是为你准备的。如果内容有不足之处，也欢迎大家留言指正，一起交流、一起进步！

🎯 项目背景与目标

在安防系统的日常维护中，Pelco 协议这位"老前辈"依然活跃在无数老旧项目中。它简单、稳定、兼容性强，却也因为资料分散、工具稀缺，让不少初学者在现场调试时一头雾水。我自己就曾在某次"救火"现场，临时拼代码解决球机云台的问题，那种手忙脚乱的感觉至今难忘。

也正是那次经历，让我萌生了一个念头：为什么不干脆做一个软件版的 KBD300A？不仅能在现场替代实体键盘，还能一步步教会大家 Pelco 协议的原理和实现方式。

于是，这个项目诞生了。我的目标是：

打造一个功能完整、现场可用的 Pelco 协议维护工具，同时作为一套"活的教材"，让零基础读者通过博客 + 可运行代码，真正理解 Pelco-D / P 协议的结构、校验算法与指令逻辑，并掌握如何用 Python 复刻经典硬件功能。

📦 项目最终交付形态

一个独立的可执行 Windows 程序（使用 PyInstaller 打包，支持 Win7 32/64 位，无需安装 Python 环境）
一套完整的博客教程系列（计划 10 篇，每篇附带可运行代码）

✅ 完整功能清单（最终版）

这个工具将覆盖以下功能，我会尽量兼顾实用性与易用性：

🍄 计划的博客系列目录（共 10 篇）

系列将从协议原理讲起，逐步过渡到实战开发。每篇我都会分享开发思路与代码实现，欢迎大家跟着实践。如果觉得有收获，欢迎点赞、留言或"献花"支持！

1. Pelco 协议前世今生与 KBD300A 键盘完全解析

KBD300A 拆解与按键功能；Pelco-D / P 协议的历史、区别与应用场景

Pelco-D 协议彻底拆解（含官方未公开的扩展指令）

7 字节结构详解；同步字节、地址、校验算法；全指令分类与扩展指令说明

Pelco-P 协议彻底拆解（比 Pelco-D 更难找的完整资料）

8 字节结构；STX/ETX 边界字节；XOR 校验；与 Pelco-D 的指令映射关系

Python 3.7 + PySerial 实现最简 Pelco-D 发送与接收

最小可运行示例；字节序与校验函数封装；Win7 下 pyserial 的兼容性注意事项

校验算法三兄弟一次讲透（含 C 语言原版源码对比）

Pelco-D 标准算法、厂商变种、Pelco-P XOR 校验的完整实现与对比

用 PyQt5 1:1 复刻 KBD300A 键盘外观与操作手感

完整 .ui 文件与自定义按钮样式；摇杆模拟；LCD 屏实时显示状态

宏脚本编辑器设计与解释器实现

脚本语法设计；语法高亮与调试功能；支持循环、延时、预置位调用等

模板库 + 一键场景加载

JSON 模板结构；内置 10 个常用场景模板；模板导入与切换机制

接收数据实时解析 + 报警联动

状态字节解析；报警输入触发声音、弹窗与日志高亮

打包发布与高级技巧

PyInstaller 打包单文件；Win7 缺失 DLL 的解决方案；Inno Setup 安装包制作

🍄 核心代码框架（提前分享）

整个项目的灵魂是 pelco_core.py，我会在后续博客中逐步扩展它。以下是初始版本，供参考：

python 复制代码

# pelco_core.py（整个项目的灵魂，所有博客都会引用）
import serial

class PelcoProtocol:
    def __init__(self, port: str, baudrate=4800, protocol='D', address=1):
        self.ser = serial.Serial(port, baudrate, timeout=1)
        self.address = address
        self.protocol = protocol.upper()  # 'D' or 'P'

    def _calc_checksum_d(self, data: bytearray) -> int:
        return (sum(data[1:6]) % 256) ^ 0xFF  # 标准 Pelco-D

    def send_d(self, cmd1, cmd2, data1=0, data2=0):
        packet = bytearray([0xFF, self.address, cmd1, cmd2, data1, data2])
        packet.append(self._calc_checksum_d(packet))
        self.ser.write(packet)

    def send_p(self, cmd, data1=0, data2=0, data3=0, data4=0):
        packet = bytearray([0xA0, self.address, cmd, data1, data2, data3, data4])
        packet[1] |= (self.address >> 8) & 0x0F if self.address > 31 else 0
        checksum = 0
        for b in packet[2:7]: checksum ^= b
        packet.append(checksum ^ 0xAF)
        packet.append(0xAF)
        self.ser.write(packet)

    # 下面封装 KBD300A 常用操作
    def pan_left(self, speed=0x20):   self.send_d(0x00, 0x04, speed, 0x00)
    def preset_set(self, num):        self.send_d(0x00, 0x03, 0x00, num)
    def preset_call(self, num):       self.send_d(0x00, 0x07,
    def preset_call(self, num):       self.send_d(0x00, 0x07, 0x00, num)
    # ... 共 80+ 个方法，会在系列中逐步添加

🍄 开发阶段建议（欢迎参考，一起实践）

我会按照以下节奏逐步推进博客内容，每个阶段的代码都可独立运行，方便大家按需学习或参与开发：

阶段 1（第1--3篇）：协议原理讲解 + 最小发送工具（<200 行）
阶段 2（第4--5篇）：完整指令集封装 + 数据接收与解析
阶段 3（第6篇）：PyQt5 还原 KBD300A 键盘界面
阶段 4（第7--8篇）：宏脚本编辑器 + 模板库功能
阶段 5（第9--10篇）：高级功能实现 + 打包发布部署

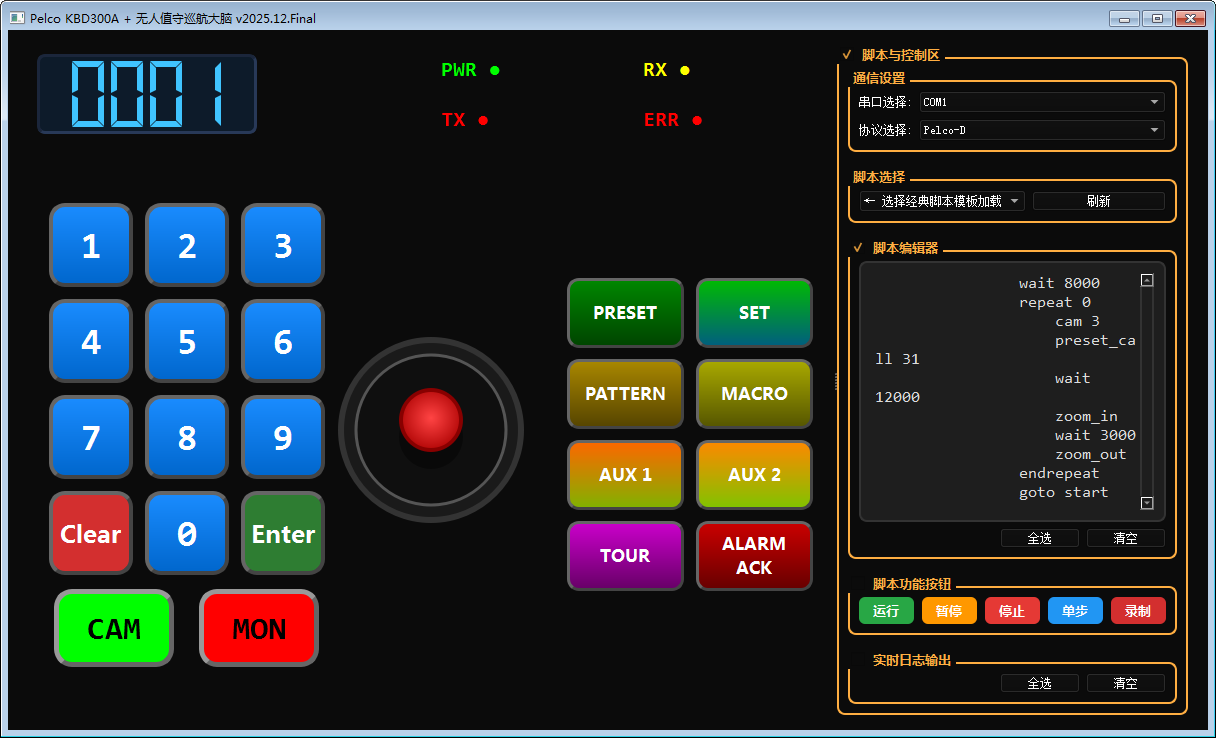

🍄 某个阶段的界面（提前分享）

💬 写在最后

感谢你读到这里！如果这个项目哪怕在某个细节上帮到了你，那就已经是我最大的收获。欢迎在评论区"献花"------分享你的使用体验、安防故事，或提出宝贵建议。我们一起把安防维护这件事，做得更简单、更透明、更有趣。

📅 更新时间：2025 年 12 月 11 日

✍️ 作者：我送炭你献花
