深入探索ADC建模与数字校准：从理论到Matlab实践

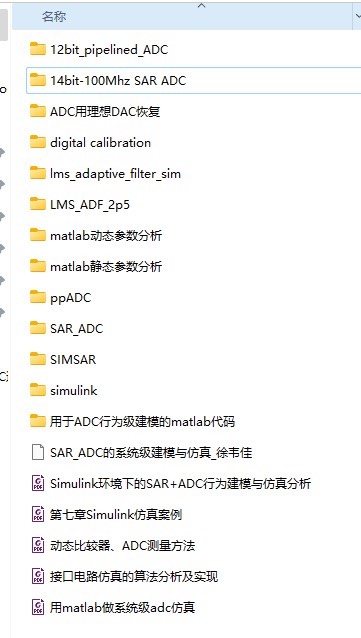

ADC建模，ADC数字校准，模拟ic设计模数转换器， ADC MATLAB建模，包含实例和说明 ADC数字校准，simulink模型 14bit 100MSAR ADC 12位流水线 pipelined ADC 模拟IC，ADC建模多种sar adc和流水线的matlab模型 ADC的动态fft，静态特性inl、dnl仿真多种 sarADCMATLAB和simulink 建模全都整合在里面了实用SAR ADC的Matlab Simulink Model，可用于非理想效应的行为级仿真一个实用的SAR ADC的行为级模型。对多种非理想效应都进行了建模仿真，包括非线性采样，比较器offset，以及电容适配 ADC的动态fft，静态特性inl、dnl仿真教程，动态静态参数分析。东西很多，就不一一介绍了。

在模拟IC设计领域，模数转换器（ADC）扮演着至关重要的角色，它将连续的模拟信号转换为离散的数字信号，使数字系统能够处理模拟世界的信息。今天咱们就来深入聊聊ADC建模、数字校准，以及如何借助Matlab和Simulink实现这些复杂的任务。

ADC建模基础

ADC建模是理解和优化ADC性能的关键步骤。在模拟IC设计中，我们常见的ADC架构有逐次逼近寄存器（SAR）型和流水线（pipelined）型。

SAR ADC架构

SAR ADC通过逐次比较输入模拟信号与内部生成的参考电压来确定数字输出。以14bit 100MSAR ADC为例，它在每个时钟周期内逐步确定每一位的数值。比如，对于一个输入模拟电压 $V*{in}$ ，SAR ADC从最高位（MSB）开始，通过比较 $V* {in}$ 与参考电压 $V*{ref}$ 的一半，如果 $V*{in} \\geq \\frac{V_{ref}}{2}$ ，则MSB为1，否则为0。然后根据这个结果调整下一次比较的参考电压，依次类推确定每一位。

在Matlab中，我们可以简单地模拟这个过程：

matlab 复制代码

% 定义参数
bit_depth = 14;
Vref = 1; % 参考电压
Vin = 0.6; % 输入模拟电压

digital_output = zeros(1, bit_depth);
for i = bit_depth:-1:1
    Vcompare = Vref * sum(digital_output(1:i - 1).* 2.^(-(1:i - 1)));
    if Vin >= Vcompare + Vref * 2^(-i)
        digital_output(i) = 1;
    end
end
disp(digital_output);

这段代码中，我们通过循环依次确定每一位的数值。首先初始化数字输出为全0，然后在每次循环中计算当前比较的参考电压Vcompare，如果输入电压Vin大于等于Vcompare加上当前位对应的参考电压增量Vref * 2^(-i)，则该位设为1。

流水线（pipelined）ADC架构

流水线ADC通过多级子ADC来实现高速高精度转换。以12位流水线pipelined ADC为例，每一级处理一部分比特位，前一级的余量（residue）经过放大后作为下一级的输入。

ADC MATLAB建模实例

多种SAR ADC Matlab模型

我们不仅可以对理想的SAR ADC建模，还能考虑多种非理想效应。比如非线性采样，比较器offset，以及电容适配等。

matlab 复制代码

% 考虑比较器offset的SAR ADC建模
bit_depth = 14;
Vref = 1;
Vin = 0.6;
offset = 0.01; % 比较器offset

digital_output = zeros(1, bit_depth);
for i = bit_depth:-1:1
    Vcompare = Vref * sum(digital_output(1:i - 1).* 2.^(-(1:i - 1)));
    if Vin + offset >= Vcompare + Vref * 2^(-i)
        digital_output(i) = 1;
    end
end
disp(digital_output);

这里我们增加了一个offset变量来模拟比较器的offset。在比较过程中，将其加到输入电压Vin上，这样就体现了比较器offset对转换结果的影响。

Simulink模型

Simulink为我们提供了一个直观的建模环境。我们可以构建实用SAR ADC的Matlab Simulink Model，用于非理想效应的行为级仿真。在Simulink中，我们可以使用各种模块来搭建SAR ADC的结构，比如比较器模块、加法器模块等，并且可以方便地设置参数来模拟不同的非理想效应。

ADC数字校准

ADC数字校准是提高ADC性能的重要手段。它通过数字算法来补偿ADC中的各种非理想因素，比如增益误差、偏移误差等。在Matlab中，我们可以通过对ADC输出数据进行分析和处理来实现数字校准。例如，通过采集大量的输入输出数据，利用最小二乘法等算法来拟合出校准系数，然后在后续的转换过程中使用这些系数对输出进行校准。

ADC的动态与静态特性仿真

动态FFT仿真

ADC的动态特性可以通过快速傅里叶变换（FFT）来分析。我们可以对ADC输出的数字信号进行FFT，得到其频谱特性，从而评估ADC的信噪比（SNR）、无杂散动态范围（SFDR）等指标。

matlab 复制代码

% 生成一些模拟ADC输出数据
fs = 100e6; % 采样频率
t = 0:1/fs:0.001 - 1/fs;
Vin = 0.6 * sin(2 * pi * 10e6 * t);
% 假设这里已经有ADC转换后的数字输出digital_output
% 对数字输出进行FFT
N = length(digital_output);
Y = fft(digital_output)/N;
f = fs*(0:(N/2))/N;
plot(f, 2*abs(Y(1:N/2 + 1)));
xlabel('Frequency (Hz)');
ylabel('Magnitude');

这段代码首先生成一个模拟的输入信号Vin，然后假设已经有ADC转换后的数字输出digital_output，对其进行FFT并绘制频谱图。

静态特性INL、DNL仿真

静态特性如积分非线性（INL）和微分非线性（DNL）用于衡量ADC的线性度。在Matlab中，我们可以通过计算理想输出与实际输出之间的差异来得到INL和DNL。

matlab 复制代码

% 假设已经有ADC转换后的数字输出digital_output和理想输出ideal_output
INL = digital_output - ideal_output;
DNL = diff(INL);
disp(['INL: ', num2str(INL)]);
disp(['DNL: ', num2str(DNL)]);

这里简单地通过实际输出减去理想输出得到INL，再对INL求差分得到DNL。

通过以上这些方法，我们在Matlab和Simulink环境中对ADC建模、数字校准以及动态静态特性分析进行了全面的探索，希望能为模拟IC设计领域的朋友们提供一些有用的参考。
