JavaEE进阶-SpringBoot三层架构：餐厅模式解析

爱学习的小可爱卢2025-12-12 13:56

目录

核心架构：数据流转的"流水线"

[1. Entity (实体类) ------ com.entity](#1. Entity (实体类) —— com.entity)

[2. Controller (控制层) ------ com.controller](#2. Controller (控制层) —— com.controller)

[3. Service (业务层) ------ com.service](#3. Service (业务层) —— com.service)

[4. Dao (持久层) ------ com.dao](#4. Dao (持久层) —— com.dao)

辅助架构：让系统更好用的"后勤部"

[5. Config (配置类) ------ com.config](#5. Config (配置类) —— com.config)

[6. Interceptor (拦截器) ------ com.interceptor](#6. Interceptor (拦截器) —— com.interceptor)

[7. Utils (工具类) ------ com.utils](#7. Utils (工具类) —— com.utils)

[8. Handler (异常处理) ------ com.handler](#8. Handler (异常处理) —— com.handler)

总结：一个请求的完整一生

我还是不明白，实体类到底是干嘛的，我们不是已经有mybatis了吗？这里存在的作用是啥？

[1. 核心逻辑：ORM（对象-关系映射）](#1. 核心逻辑：ORM（对象-关系映射）)

[2. 生活比喻：快递员与快递盒](#2. 生活比喻：快递员与快递盒)

[3. 代码实战：如果没有实体类会发生什么？](#3. 代码实战：如果没有实体类会发生什么？)

[情况 A：有实体类（现在的主流写法）](#情况 A：有实体类（现在的主流写法）)

[情况 B：没有实体类（硬要用 MyBatis）](#情况 B：没有实体类（硬要用 MyBatis）)

总结

[dao层和resources/mapper 下的 XML 文件到底是怎么配合使用的？不理解，写个伪代码举例说明一下。](#dao层和resources/mapper 下的 XML 文件到底是怎么配合使用的？不理解，写个伪代码举例说明一下。)

[1. 核心概念：遥控器与指令](#1. 核心概念：遥控器与指令)

[2. 伪代码举例：它们是如何"暗送秋波"的](#2. 伪代码举例：它们是如何“暗送秋波”的)

[A. 遥控器：UserDao.java (位于 com.dao 包)](#A. 遥控器：UserDao.java (位于 com.dao 包))

[B. 指令手册：UserMapper.xml (位于 resources/mapper)](#B. 指令手册：UserMapper.xml (位于 resources/mapper))

[3. 图解配合流程](#3. 图解配合流程)

[4. 总结：三个关键匹配](#4. 总结：三个关键匹配)

结合你提供的 Spring Boot 项目结构图，这其实是一个非常标准的MVC 三层架构 变体。为了让你深刻理解，我依然沿用"餐厅"的比喻，但会结合你图中的具体文件夹名称，用伪代码（即不纠结语法，只看逻辑的代码）来演示一个完整的**"用户注册"**流程。

核心架构：数据流转的"流水线"

数据就像是餐厅里的食材，在不同的层级之间被传递、加工、存储。

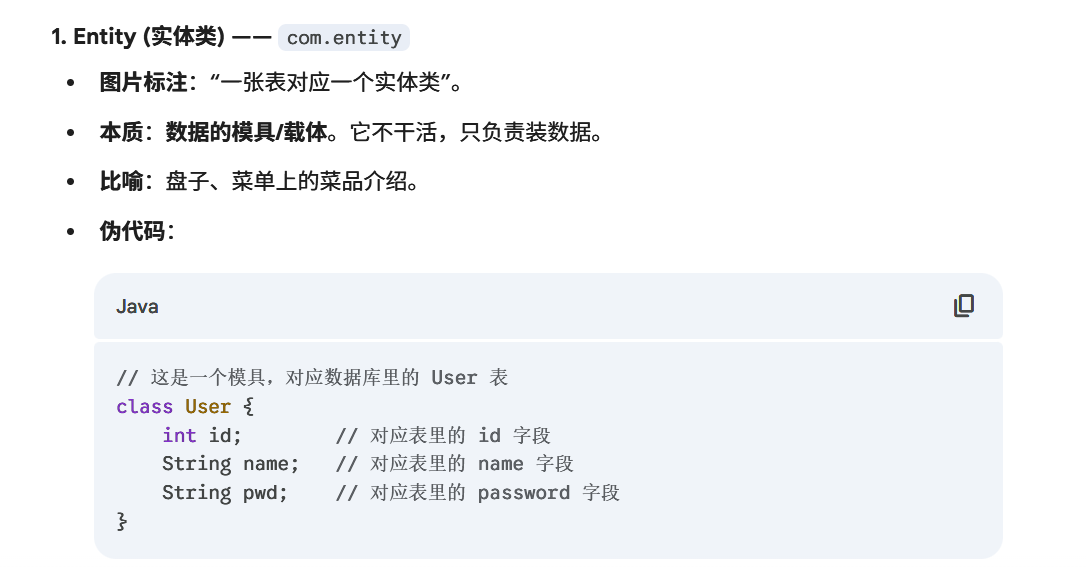

1. Entity (实体类) ------ com.entity

  • 图片标注："一张表对应一个实体类"。

  • 本质 ：数据的模具/载体。它不干活，只负责装数据。

  • 比喻：盘子、菜单上的菜品介绍。

  • 伪代码：

    Java

    java 复制代码
    // 这是一个模具，对应数据库里的 User 表
class User {
    int id;        // 对应表里的 id 字段
    String name;   // 对应表里的 name 字段
    String pwd;    // 对应表里的 password 字段
}
2. Controller (控制层) ------ com.controller

  • 本质 ：前台接待/服务员。

  • 职责：

    1. 对外暴露接口（URL）。

    2. 接收前端传来的参数（拿菜单）。

    3. 做简单的检查（必填项填没填）。

    4. 指挥 Service 干活（绝不自己动手做菜）。

    5. 给前端返回结果（上菜）。

  • 伪代码：

    Java

    java 复制代码
    class UserController {
    // 注入大厨
    Service service;

    // 对外暴露的接口：/register
    func register(String name, String pwd) {
        // 1. 接待检查：名字都没填？直接打回去！
        if (name is empty) {
            return "注册失败：名字不能为空";
        }

        // 2. 甩手掌柜：交给大厨去处理
        boolean success = service.registerUser(name, pwd);

        // 3. 反馈结果
        if (success) return "注册成功";
        else return "注册失败";
    }
}
3. Service (业务层) ------ com.service

  • 本质 ：大厨/业务经理。

  • 职责：

    1. 核心逻辑都在这（判断用户存不存在、密码加密、算优惠券等）。

    2. 指挥 Dao 层存取数据。

    3. 事务控制（保证一系列操作要么全成功，要么全失败）。

  • 伪代码：

    Java

    java 复制代码
    class UserService {
    // 注入仓库管理员
    Dao dao;

    func registerUser(String name, String pwd) {
        // 1. 业务逻辑判断：这人是不是已经注册过了？
        User existUser = dao.findByName(name);
        if (existUser != null) {
            return false; // 用户已存在，不能注册
        }

        // 2. 业务加工：密码不能明文存，要加密
        String safePwd = MD5(pwd);

        // 3. 组装数据
        User newUser = new User();
        newUser.name = name;
        newUser.pwd = safePwd;

        // 4. 指挥仓库管理员入库
        dao.save(newUser);

        return true;
    }
}

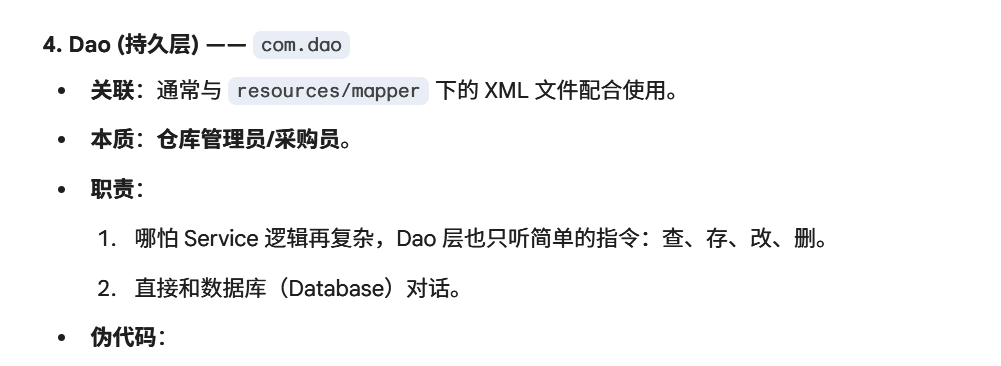

4. Dao (持久层) ------ com.dao

  • 关联 ：通常与 resources/mapper 下的 XML 文件配合使用。

  • 本质 ：仓库管理员/采购员。

  • 职责：

    1. 哪怕 Service 逻辑再复杂，Dao 层也只听简单的指令：查、存、改、删。

    2. 直接和数据库（Database）对话。

  • 伪代码：

    Java

    java 复制代码
    interface UserDao {
    // 只定义接口，具体 SQL 写在 resources/mapper/UserMapper.xml 里

    // 指令1：根据名字找人
    // SQL: SELECT * FROM user WHERE name = ?
    func findByName(String name);

    // 指令2：保存用户
    // SQL: INSERT INTO user (name, pwd) VALUES (?, ?)
    func save(User user);
}

辅助架构：让系统更好用的"后勤部"

你图片中还有一些非常重要的辅助层级，它们保证了核心业务的稳定运行。

5. Config (配置类) ------ com.config

  • 本质 ：装修队/规则制定者。

  • 职责：项目启动时，设定好各种规则。比如："我们的日期格式统一用 YYYY-MM-DD"、"遇到跨域请求允许通过"等。

  • 伪代码：

    Java

    java 复制代码
    class AppConfig {
    func config() {
        // 设定规则：允许所有网站访问我的接口（跨域配置）
        setCors(true);
        // 设定规则：文件上传最大 10MB
        setMaxUploadSize("10MB");
    }
}
6. Interceptor (拦截器) ------ com.interceptor

  • 本质 ：保安/安检门。

  • 职责 ：在请求到达 Controller（服务员）之前，先拦下来查验身份。比如判断用户是否登录。

  • 伪代码：

    Java

    java 复制代码
    class LoginInterceptor {
    // 在 Controller 执行之前触发
    func preHandle(Request request) {
        // 查验令牌
        if (request.hasToken() == false) {
            return "滚去登录！"; // 拦截，不让进
        }
        return true; // 放行
    }
}
7. Utils (工具类) ------ com.utils

  • 本质 ：公共工具箱。

  • 职责：放一些谁都能用的通用功能，比如"获取当前时间"、"生成随机数"、"MD5加密"。

  • 伪代码：

    Java

    java 复制代码
    class DateUtil {
    // 静态方法，谁都能直接调
    static func getNow() {
        return "2023-10-27 12:00:00";
    }
}
8. Handler (异常处理) ------ com.handler

  • 本质 ：售后客服/危机公关。

  • 职责：当系统任何地方报错（抛出异常）时，不能直接把难看的错误代码给用户看，而是由它捕获，然后返回一句友好的"系统繁忙，请稍后再试"。

  • 伪代码：

    Java

    java 复制代码
    class GlobalExceptionHandler {
    // 只要系统报错，就来这
    func handle(Exception e) {
        log.error(e); // 记录错误日志给自己看
        return "哎呀，服务器开小差了"; // 友好的告诉用户
    }
}

总结：一个请求的完整一生

当你点击网页上的"注册"按钮时：

  1. Interceptor (安检)：先看你有没有权限访问。

  2. Controller (服务员)：接过你的请求，确认你填了名字和密码。

  3. Service (大厨)：确认你没注册过，把你密码加密。

  4. Dao (仓库)：把你的信息写入数据库。

  5. Utils (工具)：Service 可能会借用工具箱里的"加密工具"。

  6. Handler (客服)：如果中间数据库挂了，它会跳出来安抚你。

  7. Entity (盘子)：你的数据一直装在这个对象里，在大家手中传来传去。

这就是你图片中每一个文件夹存在的意义。

我还是不明白，实体类到底是干嘛的，我们不是已经有mybatis了吗？这里存在的作用是啥？

这是一个非常棒的问题！这也是很多刚开始接触 ORM（对象关系映射）框架的同学最容易卡住的地方。

简单直接的回答是：MyBatis 是"搬运工"，而实体类（Entity）是"箱子"。

如果没有箱子，搬运工（MyBatis）从仓库（数据库）里把东西搬出来后，该往哪里放呢？散落一地吗？

下面我用三个维度来帮你彻底打通这个概念。

1. 核心逻辑：ORM（对象-关系映射）

MyBatis 的全称涉及一个概念叫 ORM (Object-Relational Mapping)。

  • Object (对象) = Java 里的 实体类 (Entity)

  • Relational (关系) = 数据库里的 表 (Table)

  • Mapping (映射) = MyBatis

MyBatis 的作用 就是充当那个"中间人"，把数据库表里的一行数据 （Table Row），自动变成 Java 里的一个对象（Java Object）。

  • 数据库只认识 ：id=1, name="张三", age=18（这是数据）。

  • Java 代码只认识 ：User user = new User();（这是对象）。

  • 实体类的作用 ：它就是 Java 世界里，对数据库那张表的镜像。

如果没有实体类，MyBatis 查出来的 name="张三" 就没法变成 user.getName()，你的 Java 代码就没法处理这数据。

2. 生活比喻：快递员与快递盒

想象一下网购的场景：

  • 数据库 (Database)：电商的大仓库，里面堆满了散乱的商品（数据）。

  • MyBatis ：快递员。他负责去仓库把商品找出来，送到你手上。

  • 实体类 (Entity) ：快递盒子。

  • Controller/Service ：你（消费者）。

流程是这样的：

  1. 你（Service）告诉快递员（MyBatis）："我要买一个手机"。

  2. 快递员去仓库（数据库）找到了手机。

  3. 关键点来了 ：快递员不能直接把裸露的手机扔给你吧？他需要一个盒子（实体类），把手机装进去，封好口，才能给你。

  4. 你拿到盒子（Entity），打开盒子（getPhone()），才能使用手机。

如果你问"为什么要有实体类？"

这就像在问："为什么要有快递盒子？快递员不能直接把手机零件散着拿给我吗？"

答案是：可以（用 Map），但非常不安全，容易丢件，而且你拿到手也不好拿。

3. 代码实战：如果没有实体类会发生什么？

为了证明实体类的重要性，我们看看如果没有它，代码会变成什么样。

情况 A：有实体类（现在的主流写法）

因为有 User 实体类，MyBatis 知道要把数据放进 User 模具里。

Java

java 复制代码
// 1. 定义模具（实体类）
public class User {
    private String name;
    private int age;
    // getter, setter...
}

// 2. MyBatis 只要配置一下 resultType="User"
// 3. 业务代码（Service）：
User user = userMapper.getUserById(1);

// ★★★ 这里的代码非常清晰，编译器会帮你检查错误 ★★★
System.out.println("名字是：" + user.getName());
System.out.println("年龄是：" + user.getAge());
情况 B：没有实体类（硬要用 MyBatis）

MyBatis 支持不使用实体类，而是用 Map<String, Object> 来接收数据（相当于用一个软塌塌的塑料袋装快递）。

Java

java 复制代码
// 1. 没有 User 类了
// 2. MyBatis 返回一个 Map
Map<String, Object> userMap = userMapper.getUserById(1);

// 3. 业务代码（Service）：
// ★★★ 噩梦开始了 ★★★

// 这里的 "name" 必须手写，万一你手抖写成了 "Name" 或者 "nmae"？
// 编译器不会报错，程序运行起来才会崩溃（空指针异常）！
String name = (String) userMap.get("name");

// 你必须记得数据库里 age 是数字，如果强转错了也会崩
int age = (Integer) userMap.get("age");

System.out.println("名字是：" + name);

总结

  1. MyBatis 是工具（铲子/搬运工），它负责干活。

  2. 实体类是容器（桶/箱子），它负责装干活挖出来的数据。

  3. 存在的作用：

    • 类型安全：防止你把年龄当成名字处理。

    • 代码提示 ：IDE 会提示你 user.getName()，而不会提示你 map.get("哪来着？")。

    • 规范：它是数据库表在 Java 世界的"身份证"。

所以，MyBatis 越强，它越需要一个标准的实体类来配合它 ，这样它才能自动把数据库里的脏活累活（比如 ResultSet 的解析）全帮你干了，直接给你一个干干净净的 Java 对象。

dao层和resources/mapper 下的 XML 文件到底是怎么配合使用的？不理解，写个伪代码举例说明一下。

这是一个非常核心的问题！初学者最容易晕的地方就在这："为什么我写了个接口（Interface）没写实现类，代码居然能跑起来？"

简单来说，Dao 层（接口）和 XML 文件（SQL）是**"遥控器"和"执行指令"**的关系。

1. 核心概念：遥控器与指令

  • Dao 接口 (UserDao.java) ：这是遥控器。上面只有按钮（方法名），比如"开机"、"换台"。它只规定了**"能做什么"**，但它内部是空的，没有任何代码实现。

  • Mapper XML (UserMapper.xml) ：这是指令手册。它详细记录了当按下"开机"按钮时，电路板具体该怎么走（SQL 语句怎么写）。

它们是如何配对的？

依靠**全限定名（Namespace）和方法名（ID）**来精确对接。

2. 伪代码举例：它们是如何"暗送秋波"的

假设我们要实现一个功能：根据 ID 查用户。

A. 遥控器：UserDao.java (位于 com.dao 包)

Java

java 复制代码
package com.dao; // 1. 注意这个包名

public interface UserDao {
    // 2. 注意这个方法名
    // 3. 注意这个参数 (int id)
    User getUserById(int id);
}
B. 指令手册：UserMapper.xml (位于 resources/mapper)

XML

java 复制代码
<!-- 1. namespace 必须完全等于 Dao 接口的"全路径" -->
<!-- MyBatis 就是靠这个知道：本文件是专门给 com.dao.UserDao 这个接口服务的！ -->
<mapper namespace="com.dao.UserDao">

    <!-- 2. id 必须完全等于 Dao 接口里的"方法名" -->
    <!-- MyBatis 看到 UserDao.getUserById() 被调用，就会来这就找 id="getUserById" 的 SQL -->

    <!-- 3. #{id} 里的 id 对应接口里的参数 -->

    <!-- 4. resultType 对应接口的返回值类型 (User) -->
    <select id="getUserById" resultType="com.entity.User">
        SELECT * FROM user WHERE id = #{id}
    </select>

</mapper>

3. 图解配合流程

你可以把这个配合过程想象成一次**"查字典"**的操作：

  1. 代码调用 ：Service 层调用了 userDao.getUserById(1)。

  2. MyBatis 接管：

    • MyBatis 发现这是一个接口，它会立刻去 resources/mapper 下的所有 XML 文件里翻找。

    • 第一步（找文件） ：它看 XML 的 <mapper namespace="...">。哎！发现有一个 XML 的 namespace 是 com.dao.UserDao，跟你的接口名一模一样！锁定这个文件！

    • 第二步（找方法） ：它接着在这个文件里找，有没有一个标签的 id 是 getUserById？哎！找到了！锁定这段 SQL！

  3. 执行 SQL ：MyBatis 把参数 1 填进 SQL (SELECT ... WHERE id = 1)，扔给数据库执行。

  4. 返回结果 ：数据库返回数据，MyBatis 根据 resultType 把它自动封装成 User 对象，扔回给 Service。

4. 总结：三个关键匹配

要想让它们配合成功，三个地方必须一模一样，错一个字符都会报错：

  1. 文件匹配 ：XML 的 namespace = 接口的全类名（包名+类名）。

  2. 方法匹配 ：XML 标签的 id = 接口的方法名。

  3. 类型匹配 ：XML 的 resultType = 接口的返回值类型。

这就是为什么你不需要写 Dao 的实现类（比如 UserDaoImpl），因为 MyBatis 在运行的时候，自动帮你生成了一个"代理对象"，帮你把这套查找和执行的流程全干了。
