锂离子电池恒流恒压充电Simulink仿真模型（CC - CV）探秘

锂离子电池恒流恒压充电Simulink仿真模型（CC-CV）赠送2000多字的说明文档和参考文献

在电池充电领域，锂离子电池因其高能量密度、长循环寿命等优点被广泛应用。而恒流恒压（CC - CV）充电方式又是锂离子电池常见且有效的充电策略。今天就来和大家分享下锂离子电池恒流恒压充电的Simulink仿真模型，还会送上超2000字的说明文档和参考文献，可谓干货满满！

一、CC - CV充电原理简介

锂离子电池充电过程分为两个阶段：恒流充电阶段（CC）和恒压充电阶段（CV）。

在恒流充电阶段，充电器以恒定电流对电池充电，电池电压随着充电进行逐渐上升。当电池电压达到设定的充电截止电压时，充电过程进入恒压充电阶段。在恒压阶段，电池电压保持恒定，充电电流随着电池电量的增加而逐渐减小，直至达到截止电流，充电完成。

二、Simulink仿真模型搭建

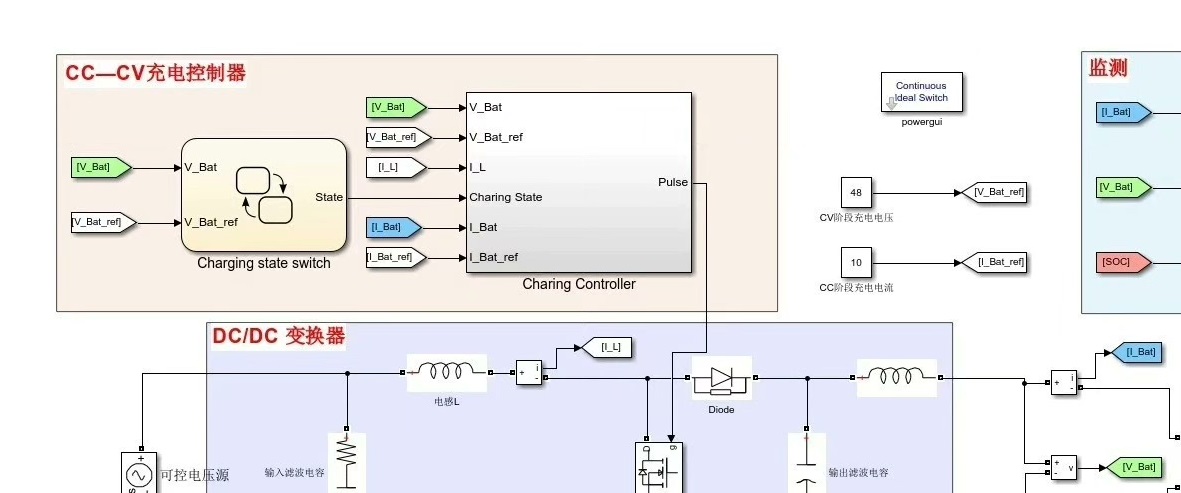

模型架构

我们在Simulink中搭建的模型大致可分为电源模块、充电控制模块、电池模型模块以及测量与显示模块。

关键模块代码示例与分析
- 恒流控制模块代码（以简单的MATLAB函数为例）

matlab 复制代码

function Iout = CC_control(Vbat, Vref, Iref, kp, ki)
    persistent integral_error
    if isempty(integral_error)
        integral_error = 0;
    end
    error = Vref - Vbat;
    integral_error = integral_error + error;
    Iout = kp * error + ki * integral_error + Iref;
    % 这里通过比例积分控制（PI控制）来调整输出电流
    % Vbat是电池当前电压，Vref是参考电压，Iref是初始参考电流
    % kp和ki分别是比例系数和积分系数
    % 根据电池电压与参考电压的误差，通过PI控制调整输出电流，以维持恒流充电
end

恒压控制模块代码（同样以MATLAB函数为例）

matlab 复制代码

function Vout = CV_control(Ibat, Vref, kp, ki)
    persistent integral_error
    if isempty(integral_error)
        integral_error = 0;
    end
    error = Vref - Ibat;
    integral_error = integral_error + error;
    Vout = kp * error + ki * integral_error + Vref;
    % 此函数实现恒压控制
    % Ibat是电池当前电流，Vref是参考电压
    % 类似地使用PI控制，根据电流与参考电压的关系调整输出电压，保持恒压充电
end

三、仿真结果与分析

运行Simulink仿真模型后，我们可以得到电池电压、充电电流随时间变化的曲线。在恒流充电阶段，电流保持恒定，电压稳步上升；进入恒压充电阶段后，电压维持在设定值，电流逐渐下降至截止电流。

这些结果与理论的CC - CV充电过程高度吻合，验证了我们搭建的Simulink仿真模型的有效性。

四、2000多字说明文档及参考文献

本次分享还为大家准备了2000多字详细的说明文档，里面涵盖了从模型原理推导、模块参数设置到仿真结果详细解读的所有内容，帮助你全面深入理解锂离子电池恒流恒压充电Simulink仿真模型。

同时，文档中还包含丰富的参考文献，这些文献来自该领域的权威研究成果，为你进一步探索锂离子电池充电技术提供了更广阔的视野和理论支撑。

希望这份锂离子电池恒流恒压充电Simulink仿真模型及相关资料，能为各位在电池充电研究或项目开发中带来帮助，一起在电力能源领域不断探索前行！
