沁恒微 CH585 芯片 Ble 传输速率测试说明

测试一下 CH585 的蓝牙传输速率     ...... 矜辰所致

前言

我们知道蓝牙 5.x 以后， 使用 LE 2M PHY 模式的空口理论传输速度为 2 Mbps ，也就是 250 kB/s。在实际应用中，由于协议头、握手机制、连接间隔、重传等开销，实际有效值会有折扣 。

对于博主现在学习的 CH585 芯片来说，官方示例里面也提供了 Ble 测试的示例，本文我们就来测试一下 CH585 的 Ble 传输速率。

相关博文：
BLE 蓝牙连接参数详解

.

我是矜辰所致，全网同名，尽量用心写好每一系列文章，不浮夸，不将就，认真对待学知识的我们，矜辰所致，金石为开！

目录

• 前言
• [一、 基础测试](#一、 基础测试)
• [二、 影响速度的因素](#二、 影响速度的因素)
• • [2.1 PHY](#2.1 PHY)
  • [2.2 MTU](#2.2 MTU)
  • [2.3 BLE_BUFF_MAX_LEN](#2.3 BLE_BUFF_MAX_LEN)
  • [2.4 单包数据长度](#2.4 单包数据长度)
  • • [2.4.1 MTU 可以比单包数据长度大的意义？](#2.4.1 MTU 可以比单包数据长度大的意义？)
  • [2.5 连接间隔](#2.5 连接间隔)
  • [2.6 单连接事件发包数量](#2.6 单连接事件发包数量)
• [三、 修改测试](#三、 修改测试)
• • [3.1 连接间隔修改](#3.1 连接间隔修改)
  • [3.2 单连接事件发包数量修改](#3.2 单连接事件发包数量修改)
  • • [3.3.1 主机和从机参数的说明](#3.3.1 主机和从机参数的说明)
    • [3.3.2 发送端的 BUFF 与 TX_NUM](#3.3.2 发送端的 BUFF 与 TX_NUM)
  • [3.3 单包数据长度修改](#3.3 单包数据长度修改)
  • [3.4 测试结果表格](#3.4 测试结果表格)
• 结语

一、 基础测试

先测试一下官方原本的示例，在官方 EVT 种，Ble 速度测试的程序如下：

上面测试是需要两块板子： 一主，一从机 。（手机或者 PC 也可以连接从机测试，但是因为配置问题，速度比官方测试主机例程慢很多，这个在下文会有探讨）。

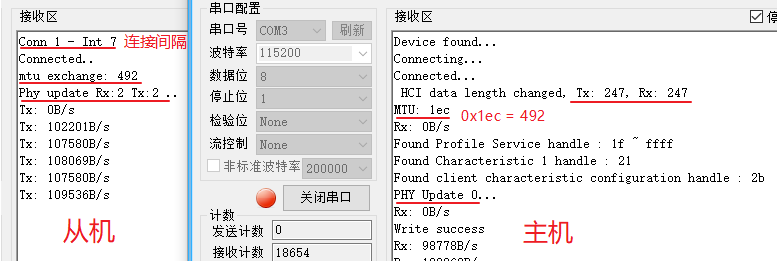

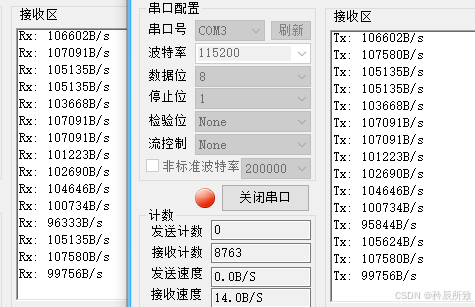

测试效果如下：

速度大概在 100 kB/s 的样子。

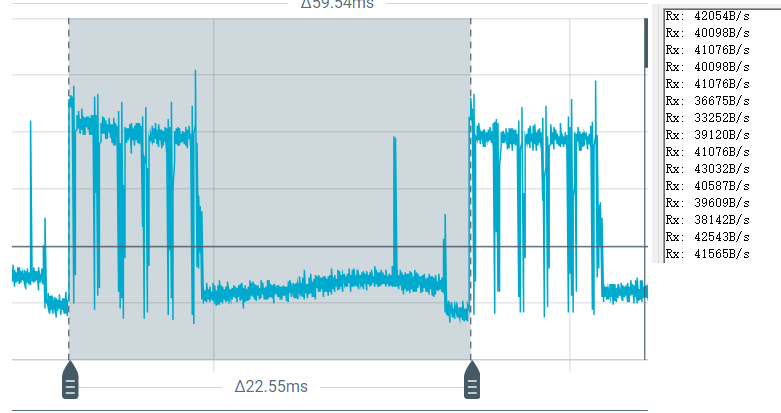

实际上在博主刚开始学习的时候，当时没有注意到需要主机从机配合使用，直接使用了 PC 和 手机连接 蓝牙的测速从机，速度都大打折扣。

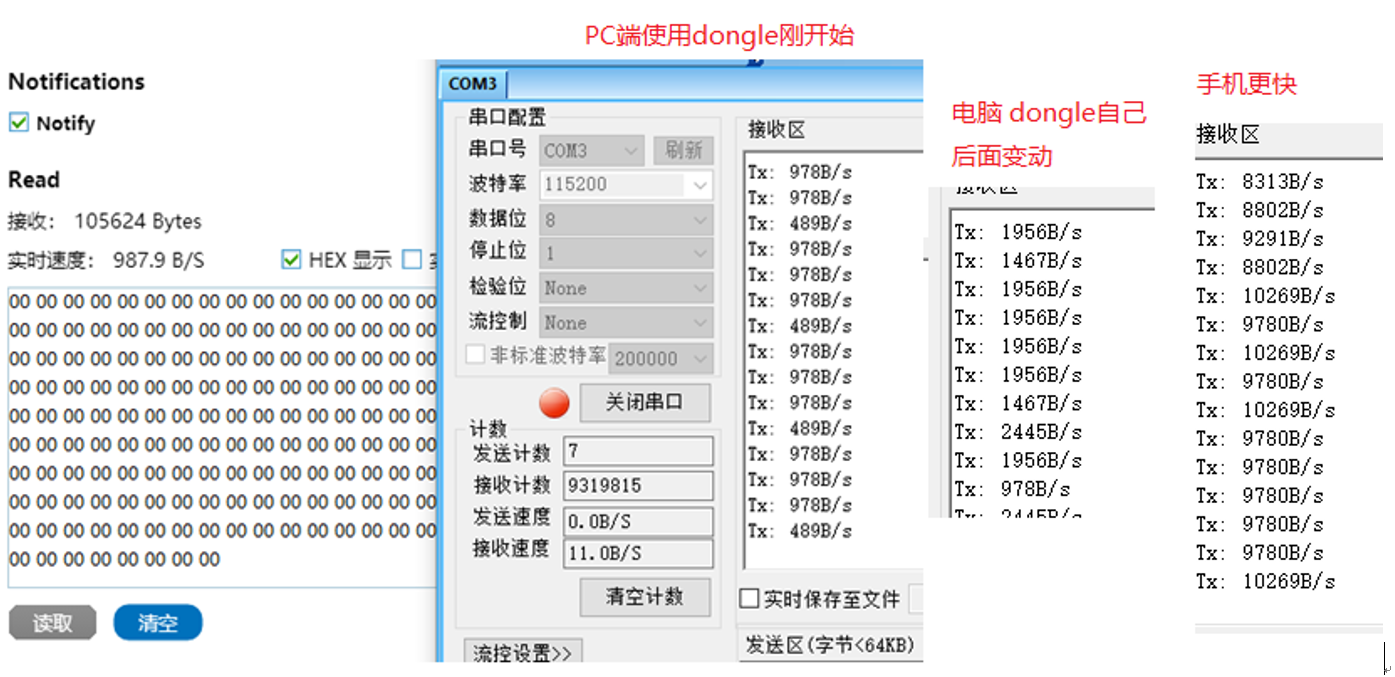

当时 PC 使用 dongle ，手机直接连接，未设置直接连接测试的，当时还有点疑问记录了一下 = =！：

上图的速度慢，当时博主就虽然有疑惑，可以肯定的是一定是与主机端的配置有关的，只是当时忙其他事情就放了一段时间。

后来又遇到类似问题，也正确的使用官方主机测试例程得到了正常的测试结果，想着就花点时间再研究一下，多测试一下。

二、 影响速度的因素

本小节是结论，博主修改的测试过程，放在下一小节。

注意，这里说的要素当然是我们应用层可以配置和修改的部分。

2.1 PHY

接收端和发送端的 PHY，肯定都需要配置为 LE_2M_PHY 才能速度最快。

2.2 MTU

MTU 协商，理论最大支持 512 ，一般由主机进行与从机协商，取主机和从机能够支持的最小值。MTU越大，大数据分包越少，效率越高。

512 只是"一次 ATT 写命令"能带的数据上限。

在示例中，通过主机协商 MTU 的大小为：

attExchangeMTUReq_t req = {
   .clientRxMTU = BLE_BUFF_MAX_LEN - 4,
};

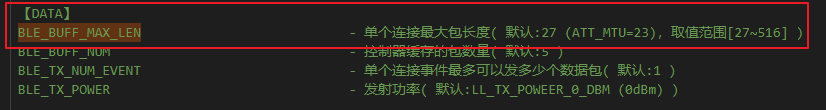

这个BLE_BUFF_MAX_LEN 是 CONFIG.h 中定义的，我们可以通过 IDE 配置定义：

示例中是定义为BLE_BUFF_MAX_LEN=496，所以我们协商 MTU 最大值只能为 492 （下面会一起分析 MTU 与 BLE_BUFF_MAX_LEN）。

2.3 BLE_BUFF_MAX_LEN

这个BLE_BUFF_MAX_LEN 单个连接最大包长度 就要和 MTU 一起说说了。当然，我们速率测试也是遵循BLE_BUFF_MAX_LEN越大，大数据分包越少，效率越高。

他们的关系如下表格：

项目	所在层	谁决定	作用	与 251 B 关系
MTU	ATT 层（协议）	主机协商	一条 ATT 报文最大长度	可 >251（需拆帧）
BLE_BUFF_MAX_LEN	驱动/芯片	固件常量	整包 L2CAP PDU 缓冲长度	必须 ≥ MTU+4，且 ≤ 516（CH5xx 芯片上限）

为什么 MTU 设置为 BLE_BUFF_MAX_LEN - 4，是因为 L2CAP 头需要占 4 B。 当然我们可以把 MTU 设置得更小也是可以得，MTU 最大只能是 BLE_BUFF_MAX_LEN - 4 。

BLE_BUFF_MAX_LEN 告诉协议栈：

"我这片内存最多能装多长的 一整条 L2CAP 包（含 4 B 头）"，

芯片就按这个数去分配 FIFO、DMA 描述符、Rx/Tx 描述块，

如果设置太大而 RAM 不够，初始化直接失败；

如果设小了，> 该长度的包直接被拒收

所以在示例中，已经把这两者放大到尽可能大的地步，但是为什么不是最大的 BLE_BUFF_MAX_LEN 516 和 MTU 512 呢？

实际是因为大这么一些意义不大，还是需要分包发送，最后一包数据量还小，效率反而不高，继续往下看。

2.4 单包数据长度

单包数据长度是用户应用层自己定义的，测试肯定是以单包数据最大值去测试的。

这个地方单包数据长度可以任意定义，过大的数据蓝牙底层会自动分包，这里为了合理的测速，肯定要设置一个合适的长度值。

比如我们的示例中，定义了一个 speed_test_buf[244] 244 长度的数组。

表示，每一包发送数据为 244 字节。

为什么是 244 字节？

这是因为，251 字节是蓝牙底层单包数据的最大值，任何 BLE 5 芯片都不能单帧突破 251 B 。

然后 251 字节，L2CAP 层包头需要占用 4 个字节，就剩下 247 个字节，蓝牙物理层 247 字节一包数据， ATT 层包头需要占用 3 个字节（1 B Opcode + 2 B Handle ），最终用户数据最大只能 244 B。

所以最终示例中，设定的就是协议规定的单包允许的最大值去测试的，不需要分包，可以完美的体现速度。

所以只要 MTU 协商后大于 247 ，就可以满足完成的 244 字节一包的数组测试，所以上面的 BLE_BUFF_MAX_LEN 和 MTU ，大一点小一点对于本测试来说都一样，这里为了让大家更容易明白，我们举个例子：

BLE_BUFF_MAX_LEN 516

MTU 512 （最大为 516 - 4）

speed_test_buf [512] 单包设置为 512 （设置512不符合规范，可能会自动截断或者其他，规范要注意 MTU - 3）

speed_test_buf [509] 单包设置为 509

那么他会怎么拆包发送呢：

关键点记住，用户数据最大一帧为 244 B 就行了

它会分成 3 包 ： 244 B + 244 B + 21 B 发送

2.4.1 MTU 可以比单包数据长度大的意义？

这里额外提一个问题，既然蓝牙底层都规定了最大一包为 251 字节，那么为什么还有 MTU 可以协商为 512 呢？ 意义何在？

虽然说 用户数据 >244 字节会被 L2CAP 自动拆成多帧发出去 ，但是 MTU 设大可以提高的 "单次系统调用效率" ，具体如下：

• 减少 CPU 中断次数：原来要 3 次 write，现在 1 次搞定；这样同时也可以降低功耗，因为唤醒次数变小了；
• 提高吞吐量：帧头/间隔开销固定，大包拆帧比多次小包写更快；
• 协议栈统一：上层不用关心怎么拆，只管 ≤509 B 即可。

应用场景：

在文件透传，固件升级的时候，一般都会把 MTU 设置最大，一次写 509 B，芯片自动拆成多帧，省 CPU、省电、提速。

说到这里我也产生了一个问题，示例设置为 244 一包数据，如果我设置为 488 ，让芯片自动分包变成 2 包，会不会速度更快？ 这个下文要测试一下！

2.5 连接间隔

连接间隔也是影响速率测试的关键因素，连接间隔越小，响应越快，理论来说速率更大，但是这还要结合单次连接事件发包数量。

如果连接间隔太短，会导致每次通信发送数据包未达到设置最大发送包数。

如果连接间隔太长，会导致每个连接周期发完所有包之后，空闲，影响速率测试（这个会在下面一起举例分析）。

关于连接参数，可以参考我以前的博文 BLE 蓝牙连接参数详解

Ble 最小周期是7.5 ms，从机只请求，通信周期由主机决定。

• 开发板，可以设置到最小的 6（7.5ms）
• 安卓最小到 9（ 11.25ms ）
• 苹果最小到 12（15ms）

在示例中，主机设置的连接间隔为 7（8.75ms ）：

// Connection min interval in 1.25ms
#define DEFAULT_MIN_CONNECTION_INTERVAL     7

// Connection max interval in 1.25ms
#define DEFAULT_MAX_CONNECTION_INTERVAL     7

这个下面我们也需要修改测试。

2.6 单连接事件发包数量

顾名思义，这个很好理解，就是每个连接周期里面，发多少数据包。

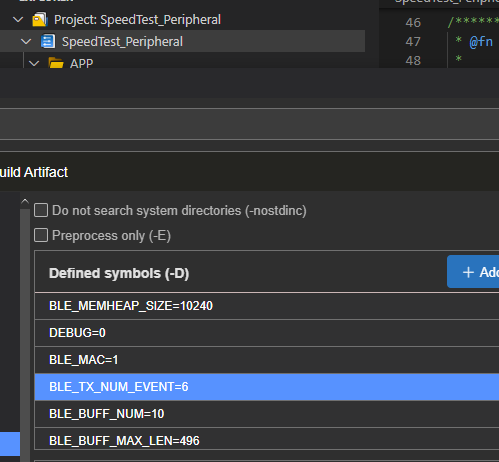

在示例中是通过 BLE_TX_NUM_EVENT 这个宏定义的，从机默认为：

因为测速是从机发，这里主机默认为 10。

所以例程的测试思路就是，单包数据长度为 244 字节，连接间隔为 8.75ms， 在每8.75 ms 的事件内发送 6 包244 字节的用户数据。

设置是这么设置的，能不能发送完是另外一回事，这就是为什么连接间隔和发包数量影响测试结果：

假如 连接间隔为 7.5ms ，它在这么短的事件发送不完 6 包 244 字节，反而速度下降，

假如 连接间隔为 12.5ms ，它发送完 6 包以后时间有多，完全浪费了，也会导致整体测速下降。

好了，介绍到这里，我们接下来进行一些测试。

三、 修改测试

按照示例测试我们得出的 CH585 的 Ble 速率 为 100kB/s 。

本小节我们做一些修改，看看参数的改变对它速率的影响。

首先我们还要说明一下，主机和从机交互，都会在连接的时候协商好：

这个是流程代码框架已经实现好的，我们不去修改这个流程，只需要配置我们对应的参数。

3.1 连接间隔修改

首先是连接间隔，目前为 7 ，但是最小支持6，看看把它设置为最最小的时候速率是否更快，连接间隔由主机决定，我们直接在主机修改宏定义：

// Connection min interval in 1.25ms
#define DEFAULT_MIN_CONNECTION_INTERVAL     6

// Connection max interval in 1.25ms
#define DEFAULT_MAX_CONNECTION_INTERVAL     6

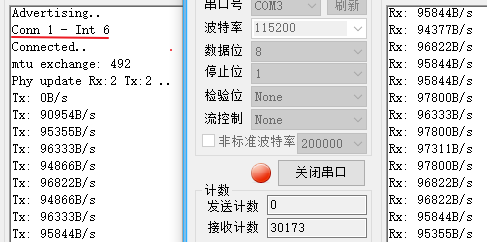

看一下测试结果：

这里连接间隔变小了，速率反而下降了，这就是我们上文提到的问题，很有可能是因为一个连接周期，数据包没发送完全，数据是从机发送的，我们看一下从机的单连接事件发包数量：

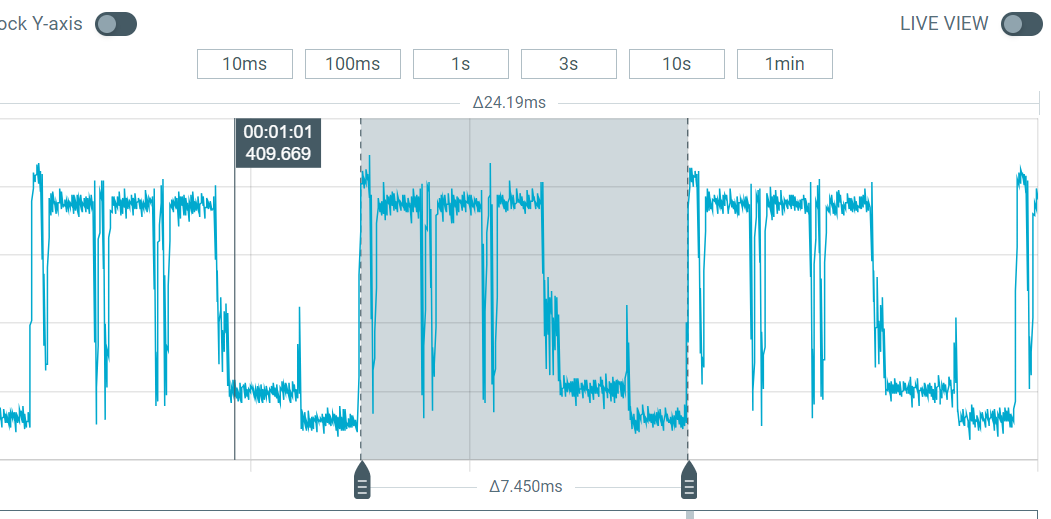

我们还可以通过功耗仪，看一看从机发送的情况：

可以看到，7.5ms 的一个连接周期内，从机只发送了3包数据。

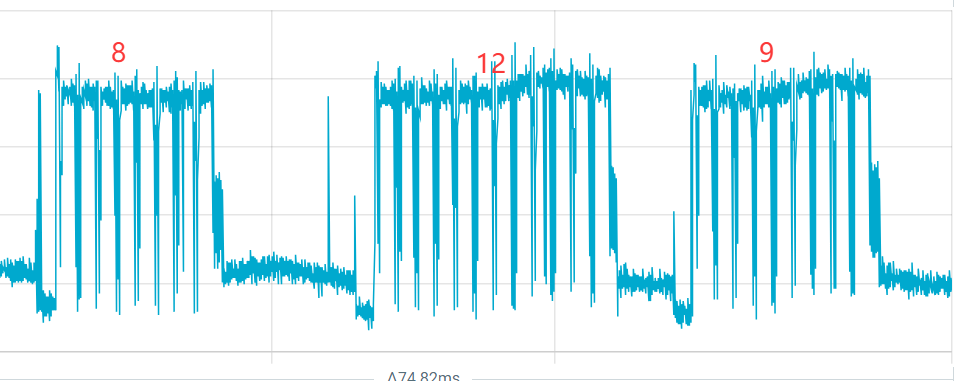

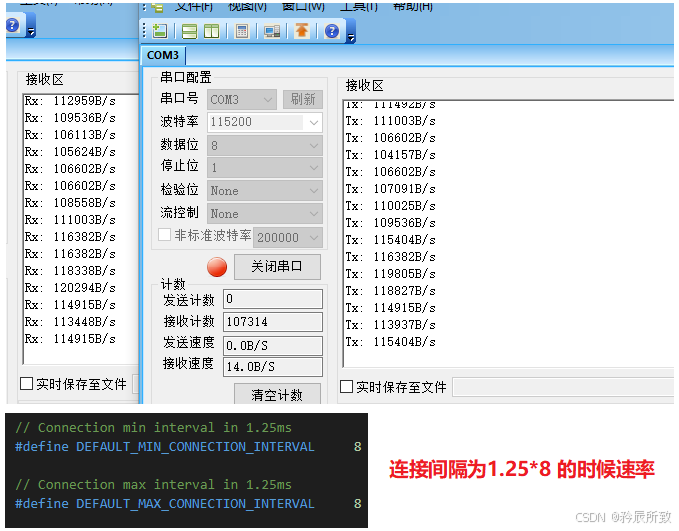

变小不行，我们把连接间隔放大到 8 ，发现速率反而上升了：

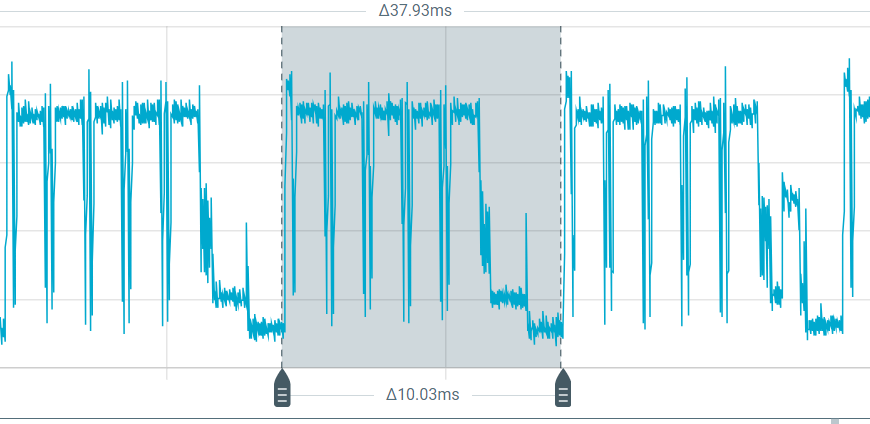

功耗仪器再看一下发包数量：

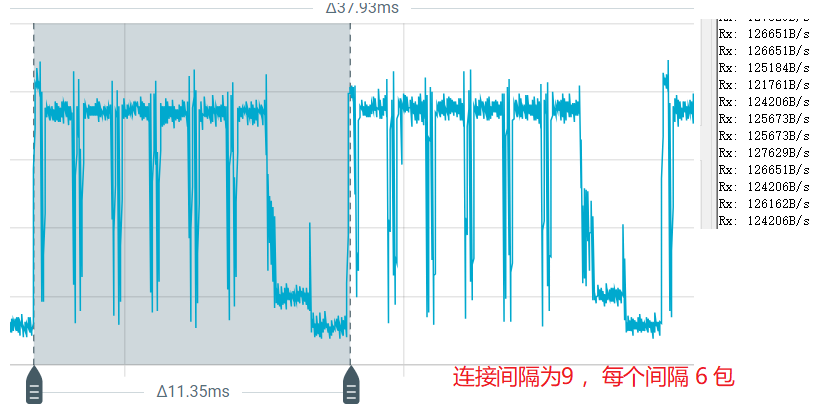

通过这样，我感觉要发送到 6 包，还可以往上加间隔，感觉速率还能提升，于是继续加大间隔，变成 9（11.25ms）：

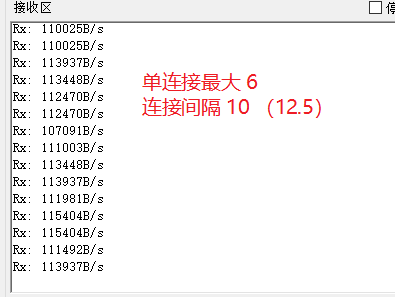

果然速率又提升了，这里我们可以想象得到，9 得连接间隔已经可以达到我们设置的单连接事件最大发包数量，如果我们不修改最大发包数量，继续加大连接间隔，速率肯定会下降的，博主还是测试了下：

3.2 单连接事件发包数量修改

实际上通过上面的测试，结合上文的分析，我们可以推测，只要在一个连接间隔内，完美的把能够发送的数据的时间全部利用上（因为还有一些时间协议栈需要拿来处理一些自己的流程，比如睡眠，唤醒，校对时间等），就能够达到一个最大的速率。

在上面我们测试的过程中，如果发包数量为 6 ，只有当连接间隔为 9 的时候，正好发送完成 6包，所以达到了最大的速率。

这里我们还可以考虑一个问题，连接时间太短，频繁的交互，每次协议栈都需要多浪费一些时间，每次连接间隔协议栈都需要自己占用一些时间，如果我们把连接间隔加大，单周期发送数据量放大，是否会更快一点呢？

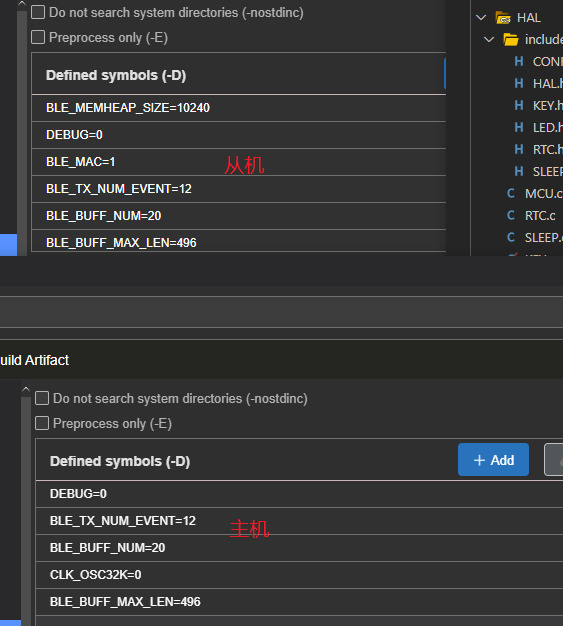

尝试一下，我们先把对应的地方修改一下（主机和从机都改了，是因为刚开始测试的时候博主还不是很清楚，所以两边改成都支持，省得遇到不必要的问题，下文有参数说明）：

然后再主机工程中，把连接间隔修改为 18 ，按理解，应该是能够发完 12 包，估计还有时间多。

但是测试下来，发现反而有问题了：

反而只有 5 包，速度也大打折扣 ！！！

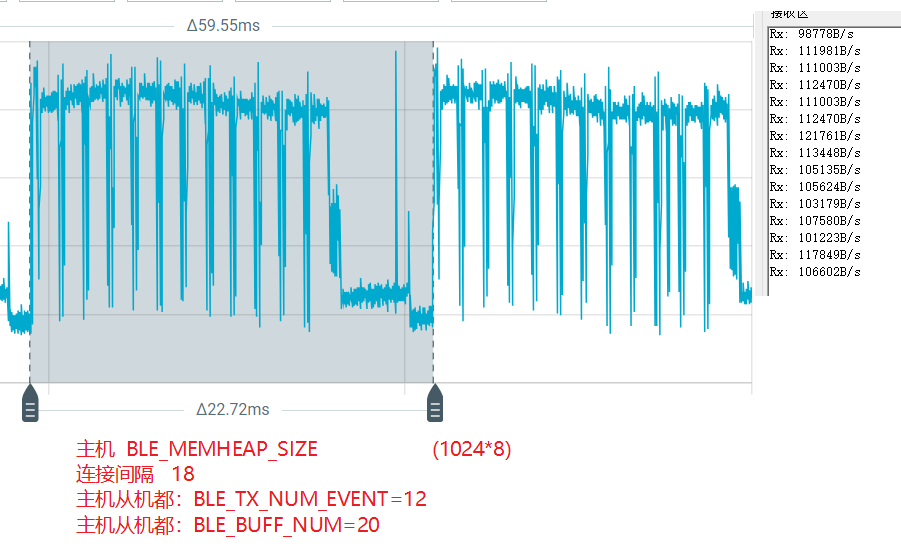

经过一段时间的测试，是因为设置这么大，蓝牙部分内存不够了，我把主机工程中的BLE_MEMHEAP_SIZE 从 1024*6 改成了 1024*8 ，就正常了（下图的参数设置可以优化，因为测试时候省得遇到不确定得问题，一并设置得，具体的可以查看下一小节的参数说明。）：

#define BLE_MEMHEAP_SIZE          (1024*8)//

这里要说明一下，具体是 BLE_TX_NUM_EVENT 还是BLE_BUFF_NUM 占用空间自己不是很确定，个人更加偏向于BLE_BUFF_NUM 加大，需要更多得占用内存，这里只是发现了这个问题，提出来的一种解决办法。

3.3.1 主机和从机参数的说明

还是因为上面的问题，在上面一些参数设置的时候，我都是主机从机一起设置，不管收发端，都设置到满足条件，所以在上面接收端的主机内存不够的时候，不确定是BLE_TX_NUM_EVENT 还是BLE_BUFF_NUM 占用空间，直到想说明一个问题：

这里的 BLE_BUFF_NUM 要比 BLE_TX_NUM_EVENT 大，BLE_BUFF_NUM 比BLE_TX_NUM_EVENT 大才能正常接收完，要不然设置为几个，一个周期最大只能接收几包 。

在想说明这个问题的时候，博主也测试了一下，测试完这个，可以更加确定的几点问题：

• 接收端的 BLE_BUFF_NUM 要比发射端的 BLE_TX_NUM_EVENT 大，才能在一个周期接收完成设置的包数。 BLE_BUFF_NUM设置为 a，单连接周期最大接收的包数就为 a。
• BLE_BUFF_NUM 越大，所需要的内存越多
• BLE_TX_NUM_EVENT 只与发送端有关，可以把接收端主机的 BLE_TX_NUM_EVENT 设置为 1，也不影响测试。

上面说了接收端的 BLE_BUFF_NUM，发送端的 BLE_BUFF_NUM 有没有关系呢？

3.3.2 发送端的 BUFF 与 TX_NUM

发送端的 BLE_BUFF_NUM 也需要比自己发送端的 BLE_TX_NUM_EVENT 大！

一定是要大于哦，即便相等都会影响数据交互。看下面的测试把：

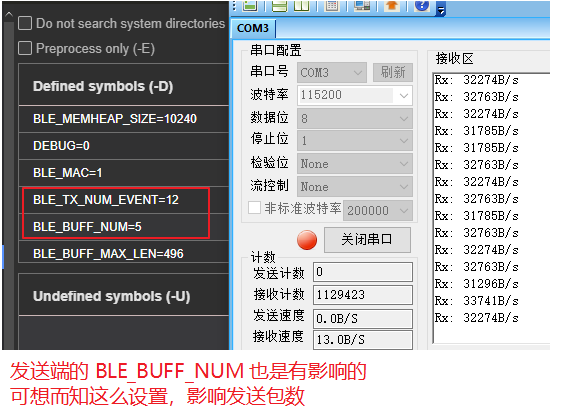

先设置小一点（数据发不完）：

额外说明一下，上面可以看到，从机已经把蓝牙占用的内存设置为了1024*10 的大小。

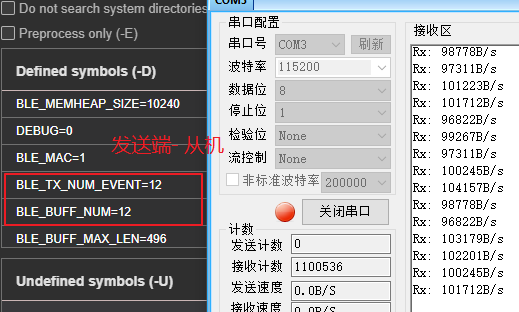

如果 BLE_BUFF_NUM 和 BLE_TX_NUM_EVENT 相等:

数据达不到最大，查看一下，不一定每次都能发送完成：

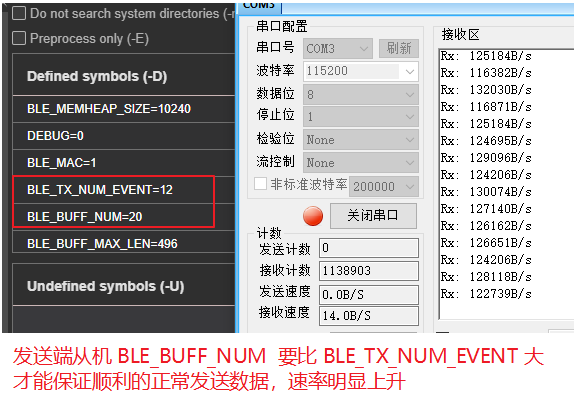

把 BLE_BUFF_NUM 设置比 BLE_TX_NUM_EVENT 大：

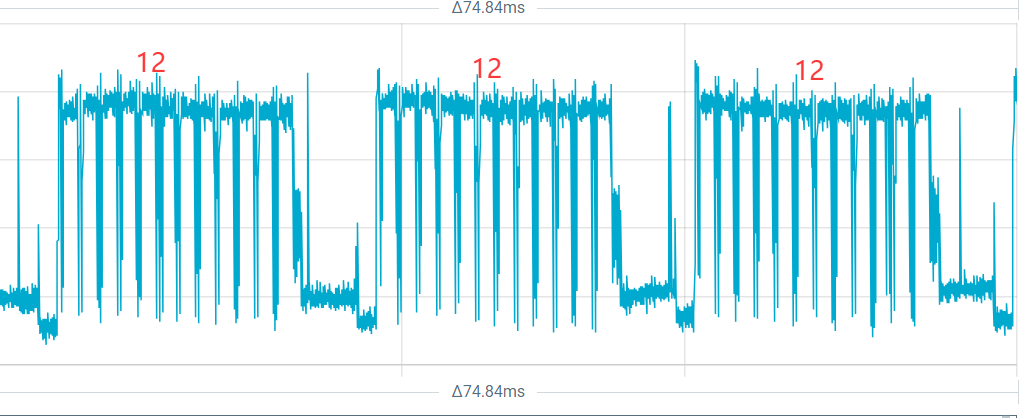

这种速率，猜想也应该知道，每包肯定能完整得发送到12 包数据，还是抓了一下看：

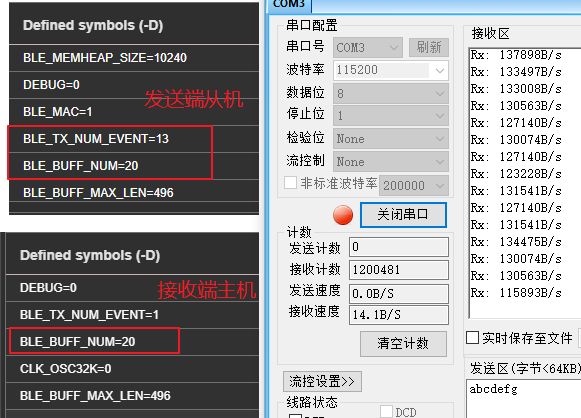

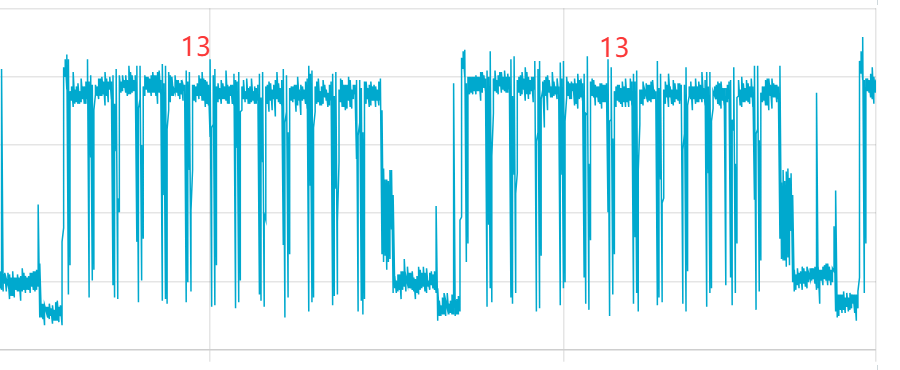

这里的测试明确了几个参数的设置关系，测试下来，并不会比我们最开始那种设置速率有提升。但是！！！我们是按照最初的连接间隔和包数判断，连接间隔18 肯定可以发完 12 包，我们才设置的 12 包，通过上面的图像我感觉还可以多1包，于是我把发送端的包数在上面的基础上改成了 13 ：

果然可以，速度又快了！！

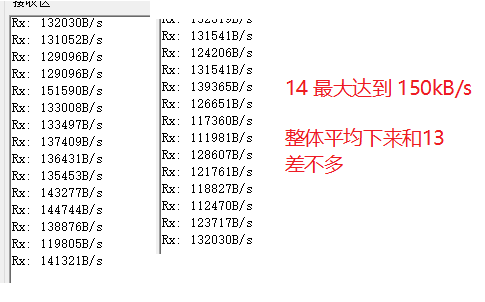

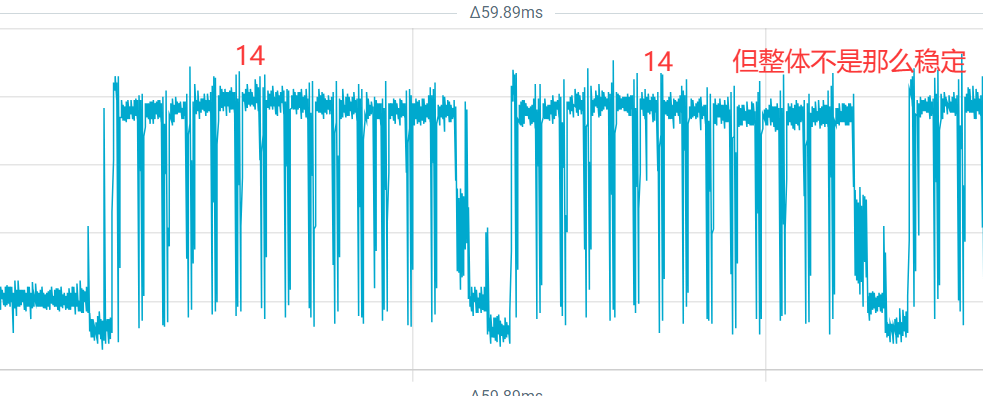

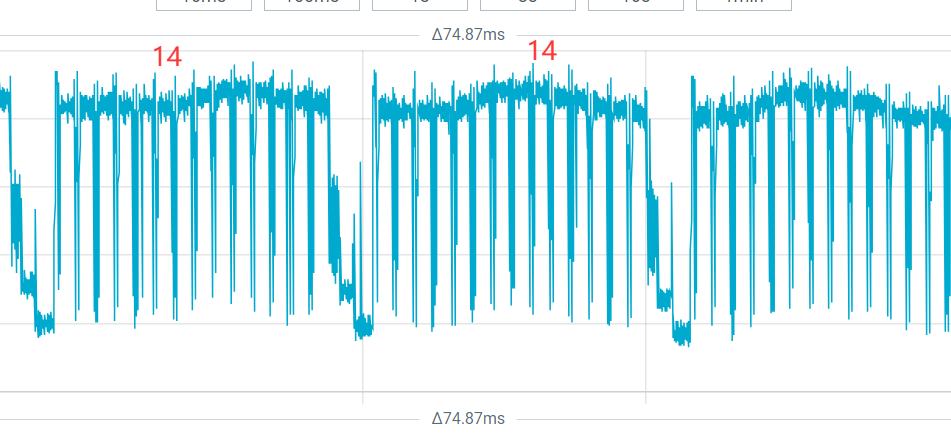

继续增加，发送 14 包：

测试到这里，基本上也达到了测试效果，在连接间隔能够发完的情况下，单连接事件发包数肯定是越大越好。

而且连接间隔增加，会在一定程度上，省去每次连接间隔之间的固定交互时间，可以多发那么一两包，提高速度。但是代价就是更大的内存占用。

3.3 单包数据长度修改

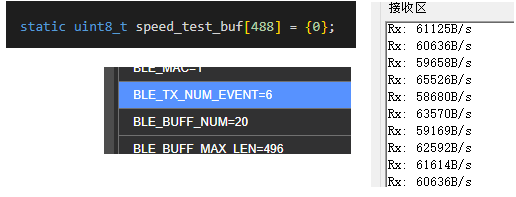

最后我们再来测试一下协议栈的自动分包处理，看看会不会对速度有影响，我们把每次发送的字节改成 488 ，我们按照原来的间隔 18 ，每次 12 包来算，协议栈自动拆包，我们是不是需要把每次改成 6 包，一包 488 来呢，测试一下：

看来就算协议栈拆包，也需要这个硬性支持，那我们该回去把 BLE_TX_NUM_EVENT 设置为 12 ，测试下来和前面差不多，也是 120kB/s , 这里就不上图了。

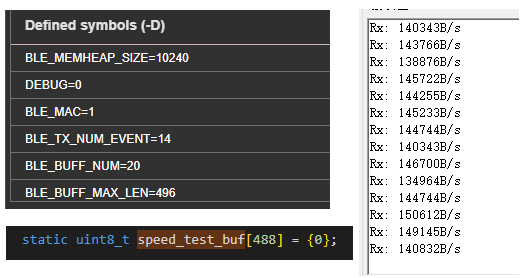

我们尝试设置为 14，速率又上升了：

至于这种方式是不是能够又明显提升，看起来好像是这样，毕竟已经算是比较极限的测试了，所能提高的空间也是有限的，这里个人测试大家参考一下就行了。

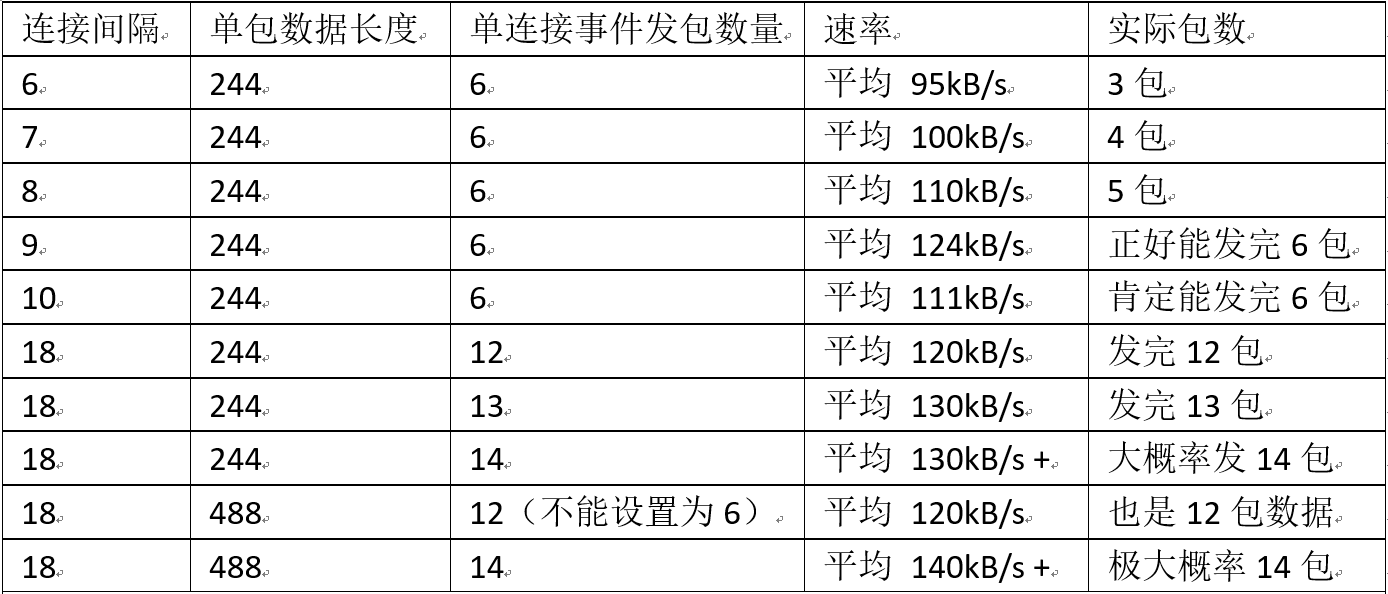

3.4 测试结果表格

最后，还是把本次测试的结果列一个表格（个人测试，仅供参考）：

连接间隔：单位 1.25ms

6：7.5ms 7：8.75ms ... 18: 22.5ms

单包数据长度 ： speed_test_buf[] (从机)

单连接事件发包数量: BLE_TX_NUM_EVENT（从机）

连接间隔 ： CONNECTION_INTERVAL （主机）

上面最后两个单包数据长度虽然我们设定为 488 ，但是我们知道蓝牙底层会自动分包，所以对于测试来看，还是发完 12 包/ 14 包数据。
测试条件：

2M_PHY

BLE_BUFF_MAX_LEN 496

MTU设置为 492

单包最大长度理论值为 MTU-3 = 489 ，这里保证了2包都足够

当然还要确保BLE_BUFF_NUM 大于 BLE_TX_NUM_EVENT，尽可能的大

BLE_BUFF_NUM 越大内存占用越多

结语

本文我们测试了一下沁恒微 CH585 Ble 的传输速率，还给大家说明了影响 Ble 传输速率的各种配置。让大家以后在应用的时候，能够合理的利用配置进行数据交互。

好了，本文就到这里。谢谢大家！
