作为一款 ble 蓝牙芯片，低功耗工作模式必不可少。
本文以 CH585 为例，测试一下沁恒微 RISC-V 蓝牙芯片的低功耗模式。
我是矜辰所致，全网同名，尽量用心写好每一系列文章，不浮夸，不将就，认真对待学知识的我们，矜辰所致，金石为开！
目录
- 前言
- 一、基础测试
-
- [1.1 四种低功耗模式](#1.1 四种低功耗模式)
- [1.2 设备连接](#1.2 设备连接)
- [1.3 测试结果](#1.3 测试结果)
- [二、 BLE 低功耗](#二、 BLE 低功耗)
-
- [2.1 蓝牙从机开启低功耗](#2.1 蓝牙从机开启低功耗)
- [2.2 测试结果](#2.2 测试结果)
- 结语
一、基础测试

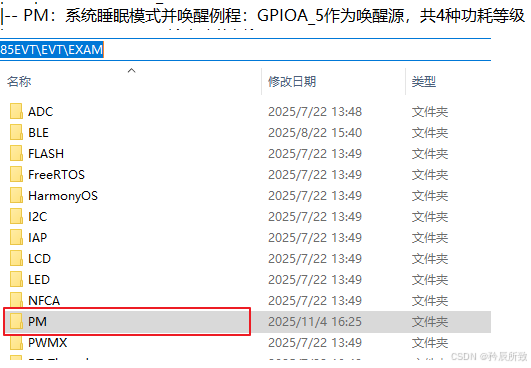

在官方示例中，提供了低功耗的程序，如下图：
1.1 四种低功耗模式

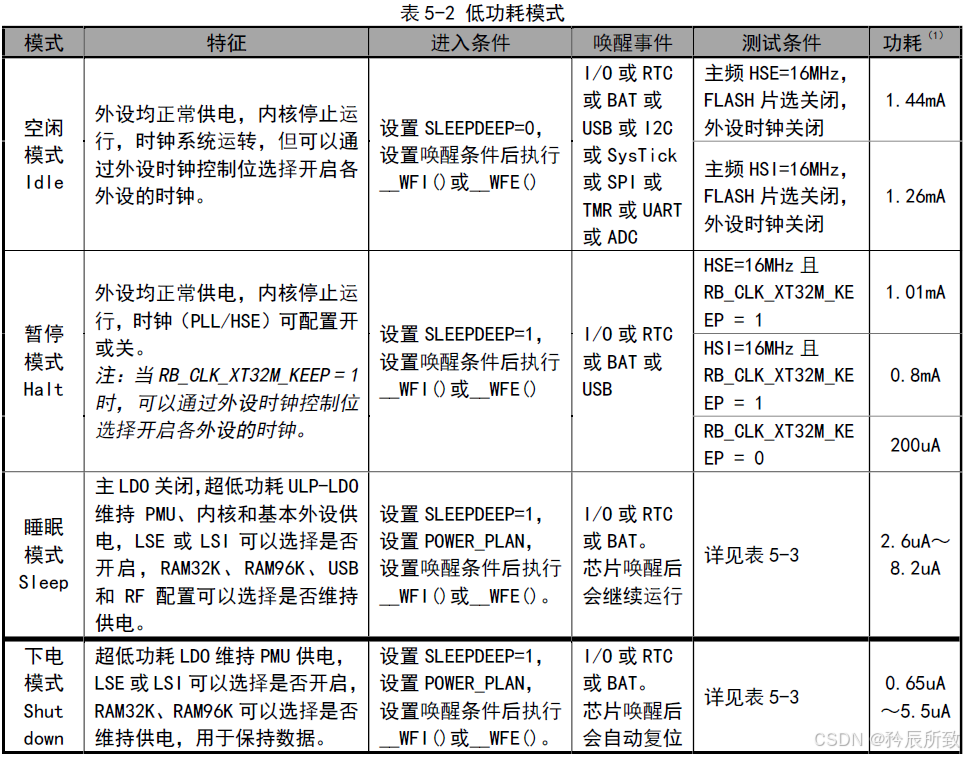

例程实现了 4 种不同的低功耗模式，对应官方文档：
我们先操作一遍通过串口看下顺序 ：
每次都是 GPIO5 下降沿唤醒。我们测试的时候是不接串口测试的，会增加功耗。
1.2 设备连接

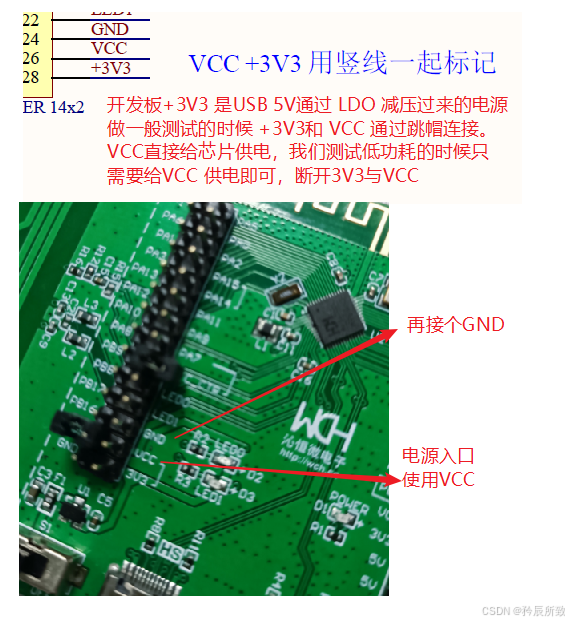

使用开发板上的 VCC 供电，不要和 3V3 连接，示意图：
1.3 测试结果
我们根据上面的顺序依次给出开发板测试结果 。

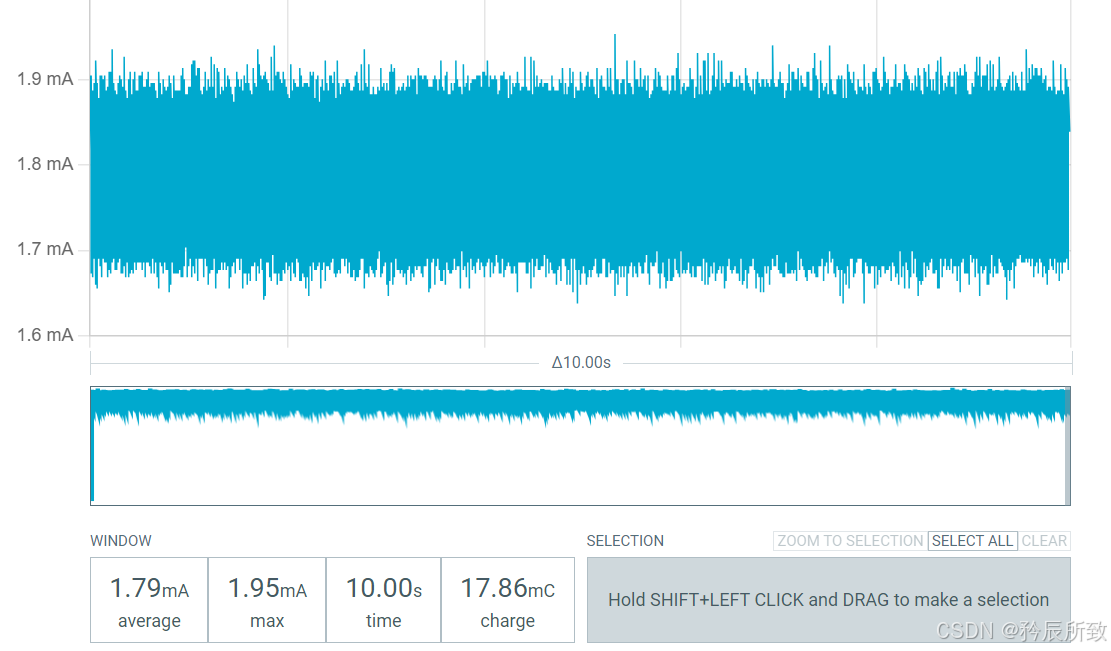

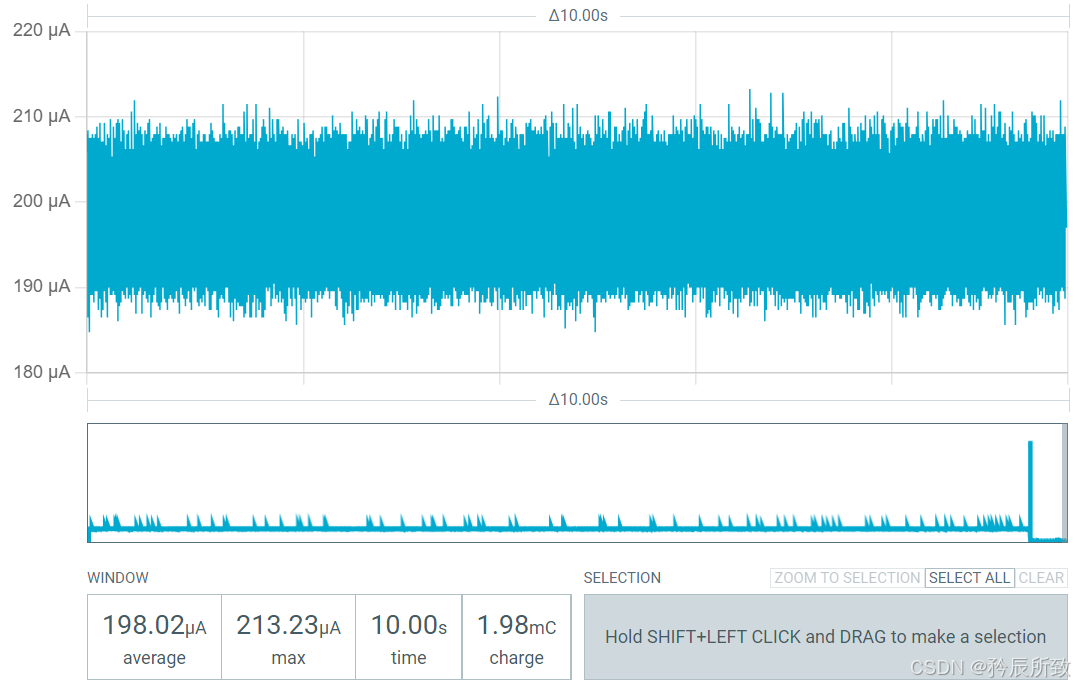

IDLE mode sleep
Halt mode sleep

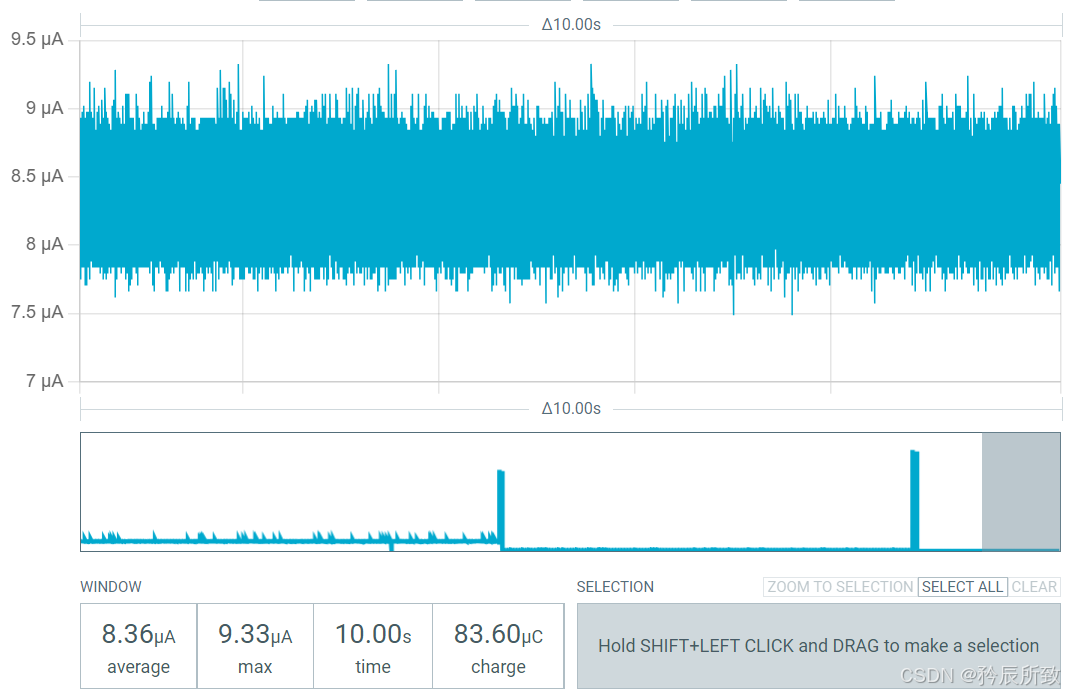

sleep mode sleep

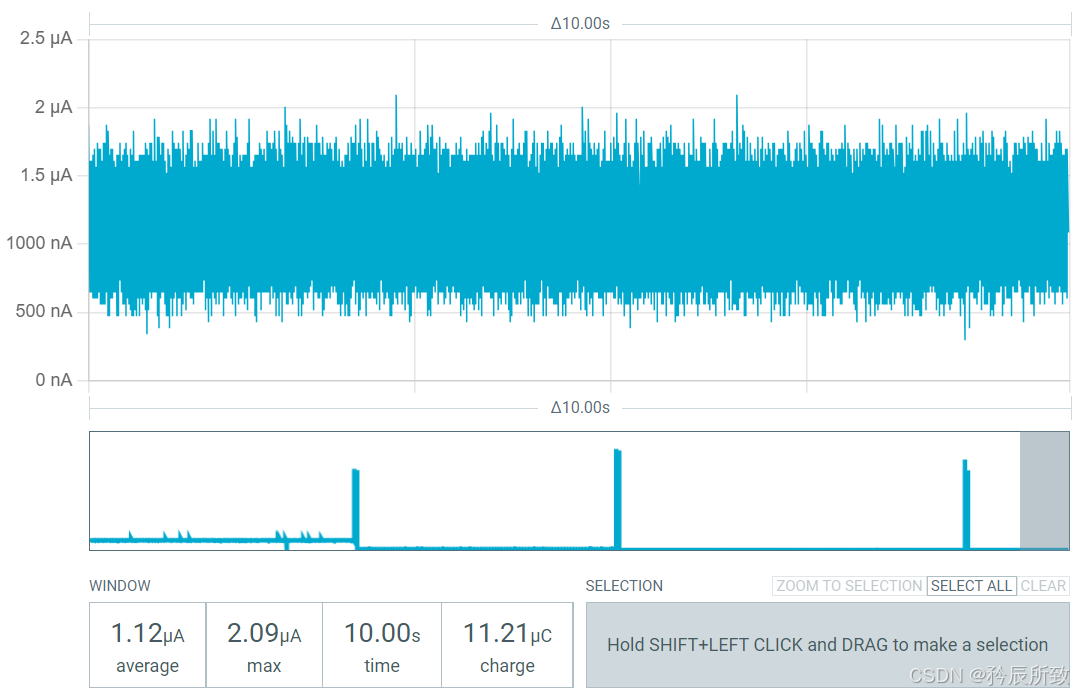

shut down mode sleep
实测与官方文档说明基本一致。
二、 BLE 低功耗
上面的示例是简单的低功耗测试，我们选择蓝牙芯片，我们更需要的是在跑蓝牙时候的低功耗。
当然沁恒微的蓝牙芯片是支持低功耗的，而且使用的方式非常简单。
一般应用都是蓝牙从机设备需要低功耗，我们来测试一下官方的从机示例 CH585EVT\EVT\EXAM\BLE\Peripheral 。
主机一般来说，不需要低功耗，但是一定要做低功耗也是支持的，这个后期遇到再来单独介绍。
先看一下原来正常的没有低功耗的从机示例的测试。

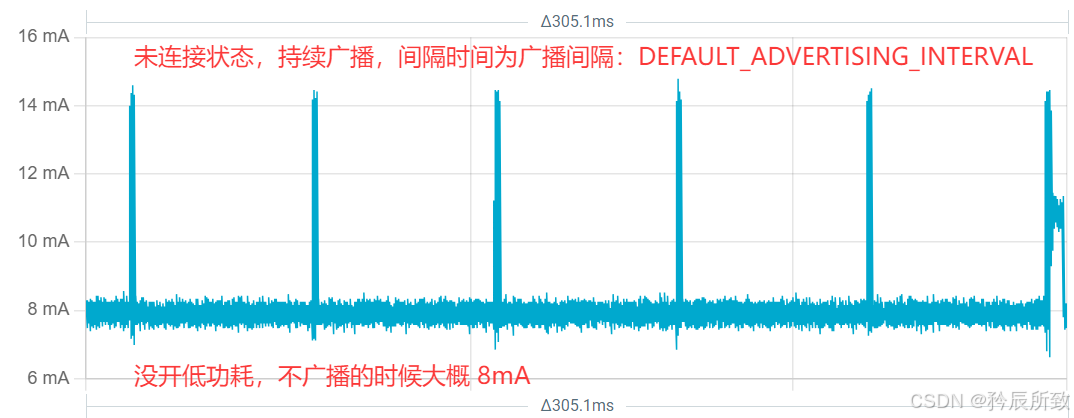

广播状态：

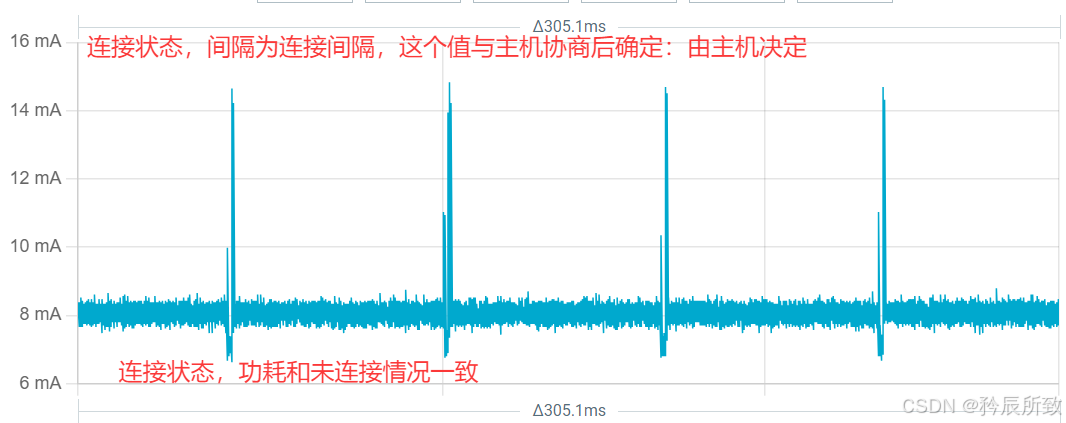

连接状态：
可以看到不发广播的时候功耗在 8mA 左右。
2.1 蓝牙从机开启低功耗

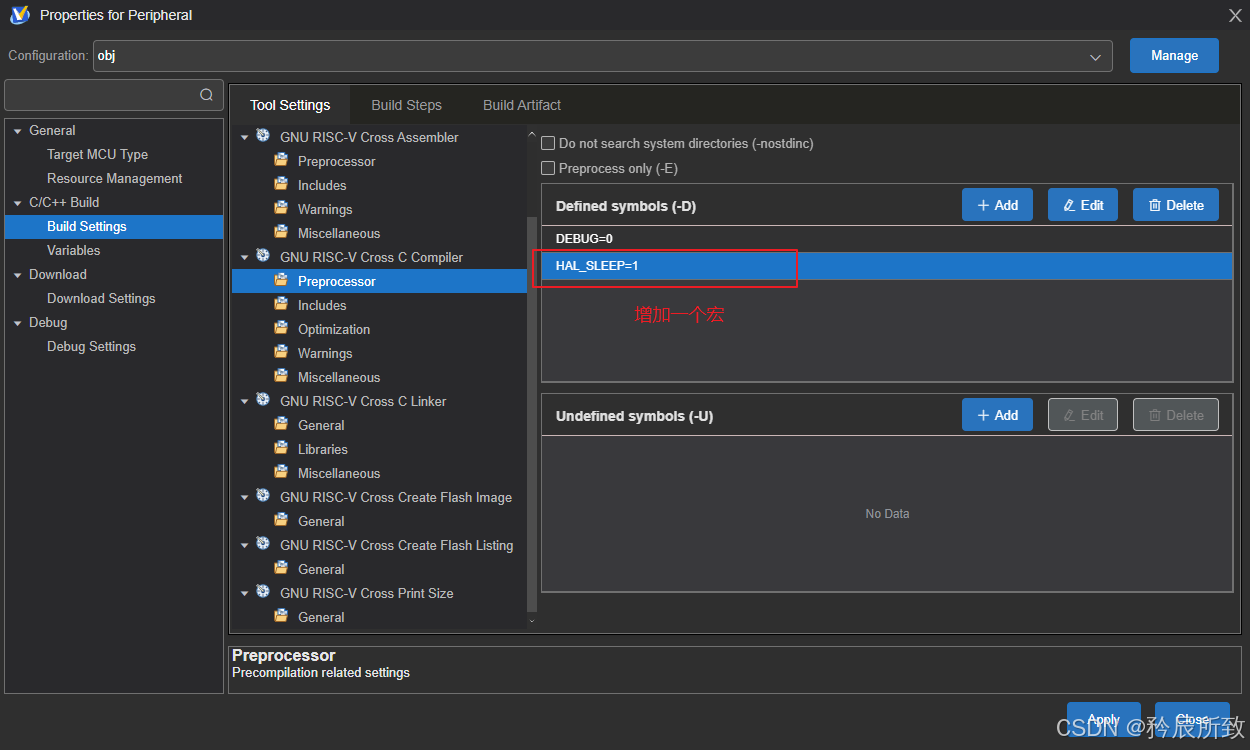

开启低功耗非常简单，只需要加一个宏定义，如下图：
设置好后，重新编译下载。
沁恒微 RISC-V 蓝牙芯片跑 BLE 时，随眠唤醒是靠 沁恒自研的 TMOS 事件调度器自动完成，任务来即醒（当TMOS执行任务时 RTC 会唤醒 MCU），无事即睡，用户只要按照自己的要求添加TMOS任务就行。
2.2 测试结果

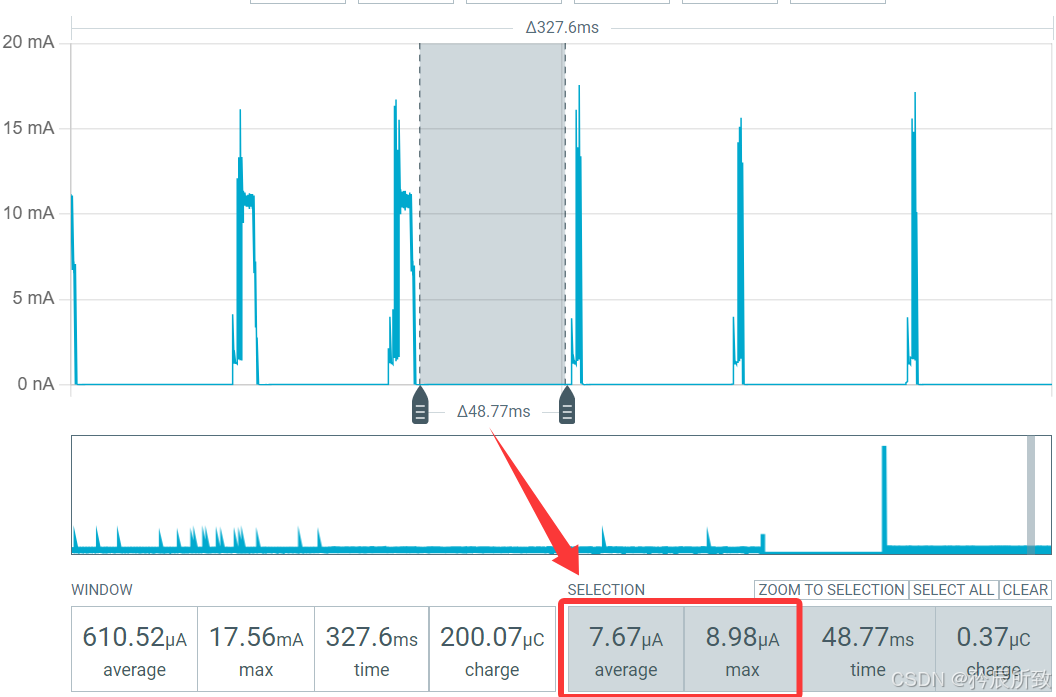

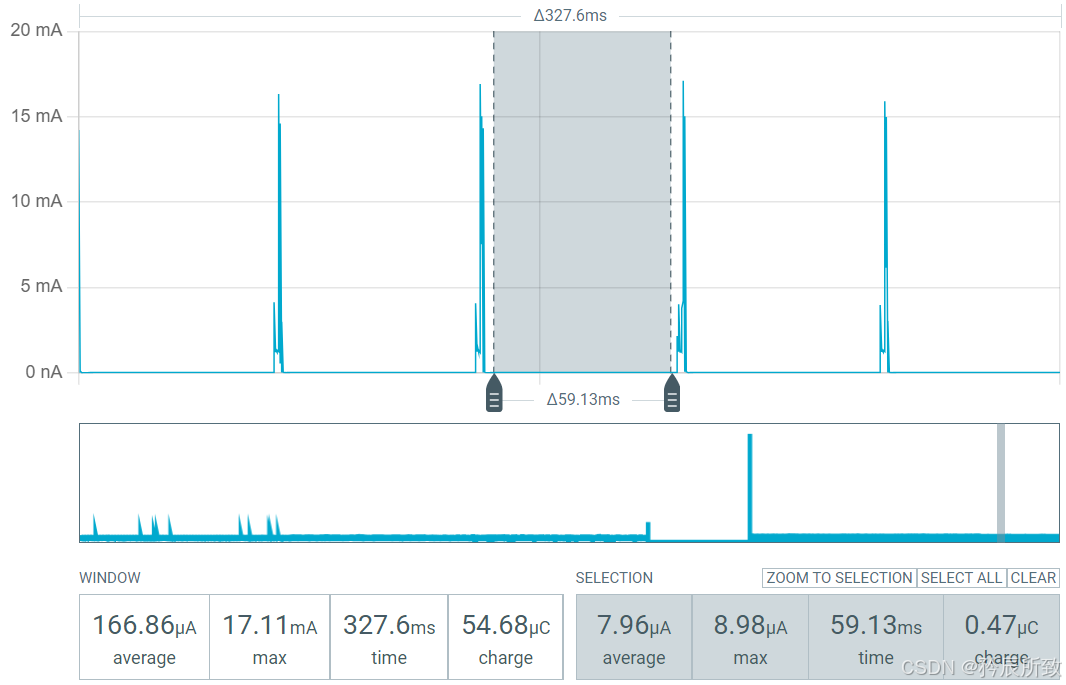

广播不发送报文的时候，功耗降低到了 8uA 左右：
连接状态下是一样的，只要不发送保报文，就进入了低功耗模式：
结语
本文以 CH585 为例测试了沁恒微芯片的低功耗，也展示了如何在跑蓝牙的时候开启低功耗。 对于沁恒微 其他的RISC-V 蓝牙芯片使用方式基本一致。
在官网论坛或者网上也有沁恒微工程师写的详细的功耗测试表格，大家可以自行查找参考，根据自己的需求选择合适的芯片。
