摘要： 在工业物联网（IIoT）的网络层设计中，单一技术无法满足所有SLA需求。本文将从协议栈、时延抖动、频谱资源等维度，对比分析5G 、Wi-Fi 6 与TSN 。重点探讨如何利用边缘网关作为异构网络汇聚节点，实现控制流（Control Plane）与数据流（Data Plane）的分层传输。
导语： 工业现场的网络需求呈现极端的两极分化：闭环控制要求us级时延抖动，而视觉质检则要求Gbps级上行带宽。既要满足AGV的移动性，又要照顾海量传感器的低功耗。作为架构师，如何在一个工厂内网中协调5G 、Wi-Fi 6 和TSN 这三种技术？
异构网络的协同机制与边缘网关选型
一、 技术边界分析
- TSN (IEEE 802.1Qbv/AS) ：通过门控调度机制（TAS）提供绝对的确定性。适用于PLC与伺服驱动器之间的通信（OT域）。局限在于必须有线连接，缺乏灵活性。
- 5G (3GPP R16/R17) ：引入uRLLC特性，空口时延<1ms，可靠性99.999%。适用于移动机器人、柔性岛之间的互联。利用网络切片可保障关键业务QoS。
- Wi-Fi 6 (IEEE 802.11ax) ：引入OFDMA技术提升了并发效率，但CSMA/CA机制仍存在竞争冲突。适用于非关键数据的批量传输（IT域）。
二、 融合组网架构设计
推荐采用分层融合架构：
- 接入层 ：底层设备通过TSN 交换机组成控制环网。

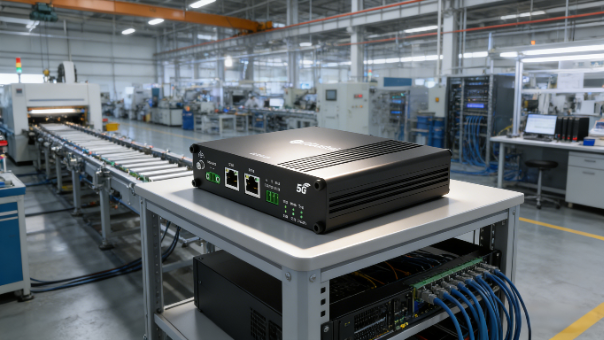

- 汇聚层 ：工业边缘网关（支持5G/Wi-Fi/Eth的多模设备）连接TSN环网。
- 回传层 ：网关通过5G 网络将非实时数据（如OEE、能耗）回传至云端，同时将实时控制指令在本地边缘侧处理。
三、 异构融合的关键技术
在实现融合时，网关需要具备协议转换能力：
- 时钟同步 ：将5G的授时信号（PTP）转换为TSN网络的IEEE 1588时钟，保证全网时间一致。
- QoS映射 ：将TSN的高优先级帧映射为5G的高优先级QoS Flow，确保关键数据不被阻塞。
总结： 未来的IIoT网络是异构的。通过部署具备多模通信能力的工业网关，将TSN 的确定性、5G 的移动性与Wi-Fi 6 的经济性结合，是实现工业内网最优设计的必经之路。
