一、项目背景与需求
某机械加工产线需通过西门子S7-1200PLC 实现对工业打标卡 的自动化控制，完成零部件序列号、批次码的激光打标。打标卡仅支持ModbusTCP协议 ，而产线控制层采用ProfiNet总线架构，需解决异协议通讯兼容问题，同时满足通讯延迟≤100ms、24小时连续运行、易维护的核心需求。
二、硬件选型与网络拓扑

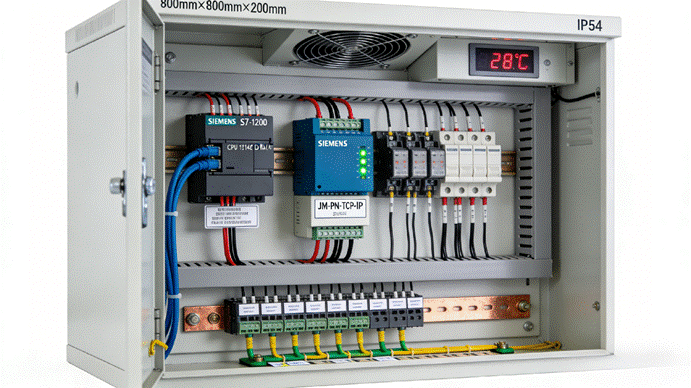

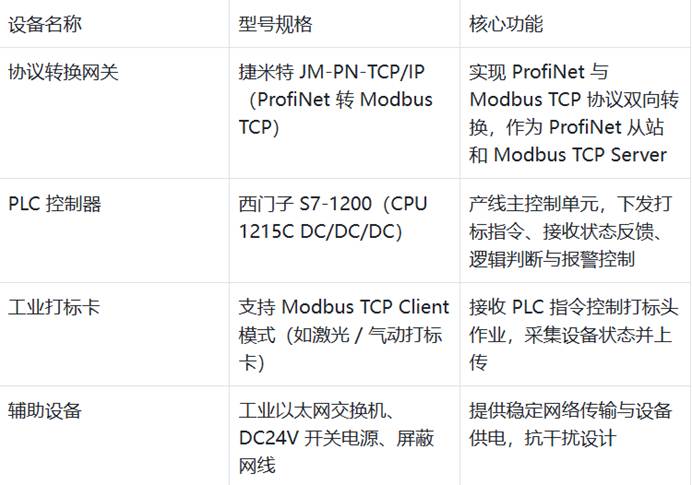

1. 硬件清单
- 网络拓扑与数据流向

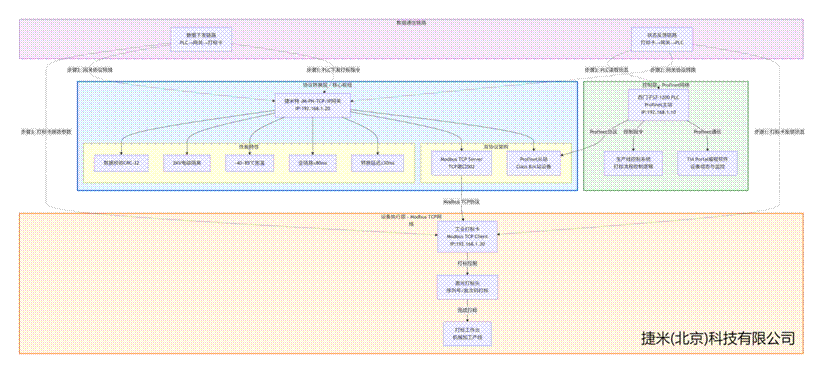

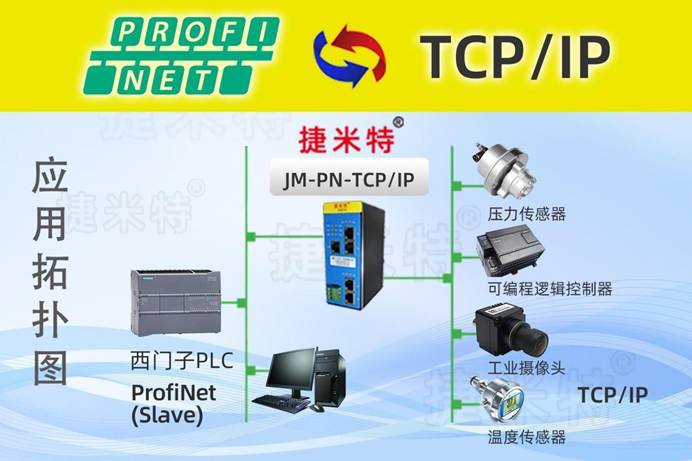

拓扑结构：西门子1200PLC（ProfiNet主站） →工业交换机→网关模块→打标卡（ModbusTCPClient）→打标头。
数据下发：PLC（ProfiNet）→网关→ModbusTCP协议→打标卡（接收打标内容、速度、功率参数）。
状态上传：打标卡（就绪/打标中/完成/故障）→ModbusTCP→网关→ProfiNet→PLC。
三、核心技术亮点与协议转换原理
1. 网关核心技术优势
双协议深度兼容：原生支持ProfiNetIOV2.3协议（ClassB从站），兼容西门子TIAPortal全版本组态软件，无需定制驱动；ModbusTCP侧支持Server模式，兼容GB/T19582标准，适配主流打标卡ModbusTCPClient协议规范。

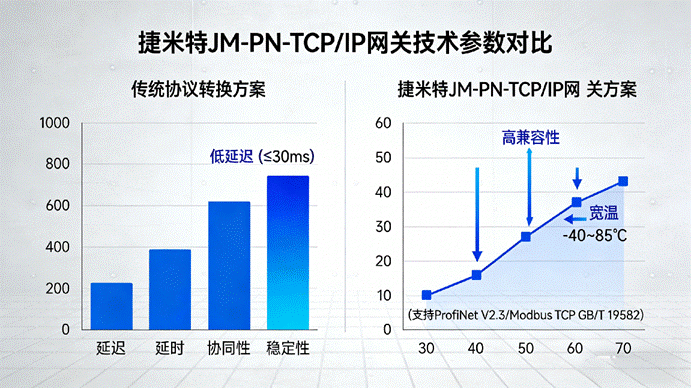

低延迟传输机制：采用硬件级协议转发架构，跳过操作系统层冗余处理，ProfiNet与ModbusTCP数据转换延迟≤30ms，全链路通讯延迟控制在80ms内，满足产线实时控制要求。
工业级可靠性设计：内置2KV电磁隔离模块，抗干扰能力符合EN55032/EN55035标准；支持-40~85℃宽温工作、5~95%无凝露湿度环境，适配车间粉尘、强电磁干扰场景。
智能数据处理：具备CRC-32数据校验、异常数据过滤、断点续传功能，避免打标参数传输丢失或错误；支持数据缓存（最多100条历史指令），网络中断后可自动续传，保障产线连续性。
2. 协议转换底层逻辑
ProfiNet →ModbusTCP转换：PLC通过ProfiNetIO将打标参数（存储于Q区）以过程数据对象（PDO）形式发送至网关，网关解析ProfiNet帧结构后，按预设映射规则将数据写入ModbusTCP输入寄存器（40001-40008），打标卡通过Client模式主动读取该寄存器组，完成参数接收。
ModbusTCP →ProfiNet转换：打标卡将运行状态以16位二进制数据写入网关ModbusTCP保持寄存器（30001-30004），网关实时监测寄存器变化，将数据转换为ProfiNet输入过程数据（映射至PLCI区），PLC通过ProfiNetIO循环读取该数据区，实现状态实时反馈。
地址映射灵活性：支持用户通过Web界面自定义寄存器映射关系，可根据打标卡协议要求调整数据位长度、字节序（大端/小端），无需修改PLC或打标卡程序。
- 功能实现与应用效果
1. 核心功能
打标参数下发：PLC通过Q区发送字符内容、打标速度（30-50mm/s）、功率（50%-80%），网关实时转换传输；
状态闭环控制：打标中（0x02）→PLC锁定产线；完成（0x03）→触发工件流转；故障（0x04）→产线报警；
数据校验：网关CRC校验机制确保参数无丢失，打标准确率达99.9%。
2. 应用优势
快速部署：无需修改PLC程序与打标卡固件，配置周期≤4小时；
稳定可靠：网关工业级设计，MTBF≥60000小时；
易维护：Web界面支持参数备份，故障定位时间≤10分钟；
扩展性：支持8台ModbusTCP设备接入，可扩展多打标卡 或传感器。
