一、项目背景
某城市智慧水务工程覆盖城区 12 座分布式加压泵站，这些泵站是保障居民用水与工业供水的关键基础设施，Profibus DP转Modbus TCP协议转换网关实现供水压力、管网流量、水泵电机运行状态的实时监测，以及远程启停调度功能。
各泵站现场已构建成熟的 Profibus DP 本地通信网络，核心控制设备采用西门子 S7-200 PLC，负责采集与控制本地设备；现场配套的传感与保护设备均为Profibus DP 协议从站 ，包括：高精度压力变送器 （监测管网压力）、电磁流量计 （统计供水流量）、水泵电机保护器（监测电机电流、温度及过载状态）。
城市水务调度中心搭建了集中监控平台，上位机 系统采用组态王软件，仅支持 Modbus TCP 协议 ，导致调度中心无法直接接入 12 座泵站的 Profibus DP 设备网络，形成 "数据孤岛"。若为每座泵站更换支持 Modbus TCP 协议的 PLC 或加装专用通信网卡，单座泵站改造成本超 2000 元，12 座合计需额外投入 2.4 万元以上，且施工周期长、影响供水稳定性。同时，泵站多位于户外露天环境，温度波动大、电磁干扰复杂，对通信设备的环境适应性要求极高。为控制改造成本、保障供水连续性并适配户外场景，项目最终选用Profibus DP 转 Modbus TCP 工业 网关，作为打通分布式泵站与调度中心的核心通信设备。
二、解决方案与实施

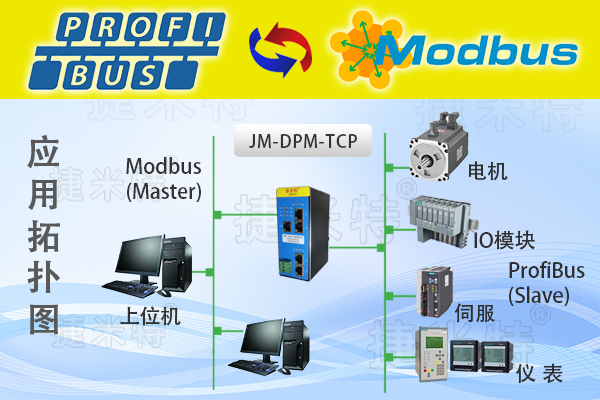

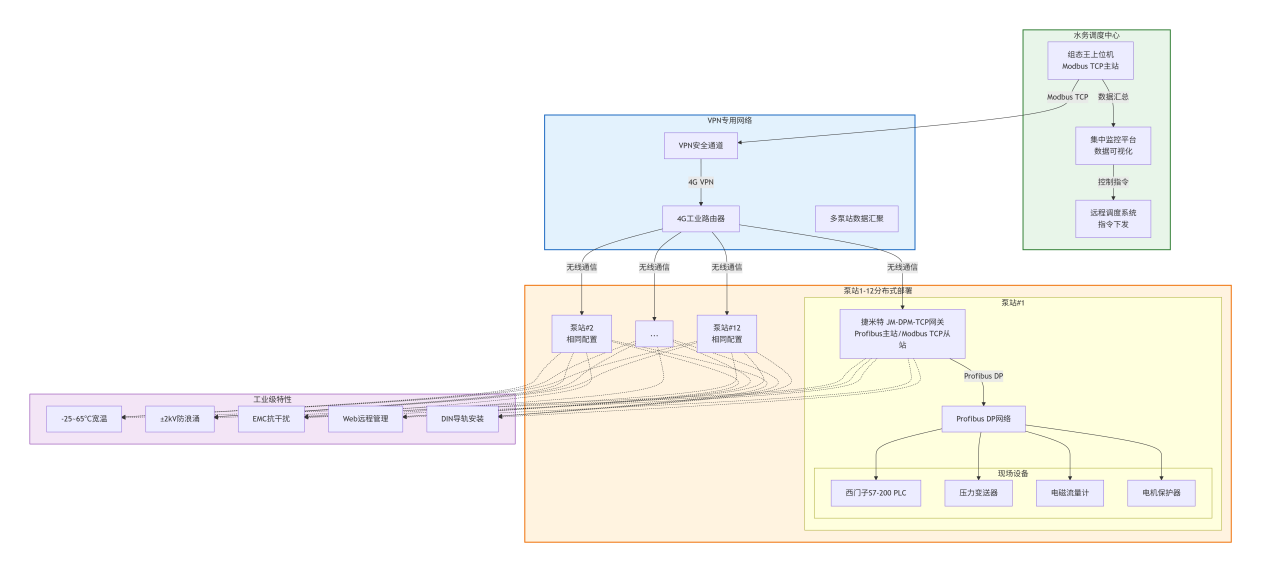

1. 协议端设备连接架构

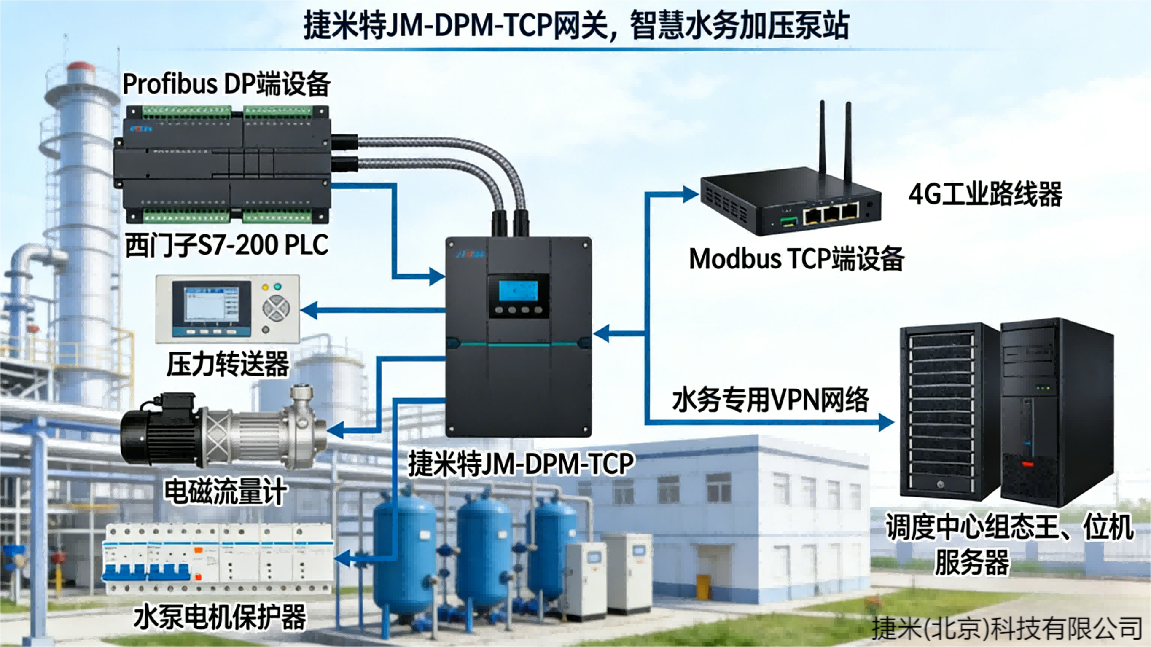

Profibus DP 端设备连接：智能 网关 在每座泵站的 Profibus DP 网络中充当主站角色，通过现场原有 Profibus DP 屏蔽双绞电缆，直接连接本地所有 Profibus DP 从站设备 ，包括：西门子 S7-200 PLC、压力变送器、电磁流量计、水泵电机保护器。每座泵站的各类设备分配独立从站地址（1~8 号），确保设备通信地址唯一，避免数据冲突，无需额外铺设新线缆，完全复用原有布线资源。
Modbus TCP 端设备连接：工业 网关 作为 Modbus TCP Server 端，通过 4G 工业路由器接入水务部门专用 VPN 网络，与城市水务调度中心的Modbus TCP 主站设备 --- 组态王上位机服务器建立稳定通信链路。12 座泵站的网关均接入同一 VPN 网络，调度中心可通过 IP 地址区分不同泵站，实现所有泵站设备数据的集中采集与远程指令下发。
- 部署与环境适配
每座泵站的网关 模块均安装在现场控制柜内，采用 35mm DIN 导轨标准安装方式，与西门子 S7-200 PLC、继电器等设备同侧布局，不额外占用控制柜空间。
网关具备工业级环境适应能力：支持 - 25~65℃宽温工作范围，可抵御户外冬季低温与夏季高温；内置 ±2kV 防浪涌保护模块，能应对雷雨天气的瞬时电压冲击；符合高等级电磁兼容标准，可抵御周边电力设备产生的电磁干扰，无需额外加装防护装置即可在户外复杂环境中稳定运行。
同时，协议转换 网关支持 Web 远程管理功能，水务调度中心的运维人员可通过局域网登录网关管理界面，实时查看网关与 Profibus DP 端设备、Modbus TCP 端上位机的连接状态，以及数据传输情况，无需前往泵站现场即可完成故障排查。
三、项目成效
通信链路无缝打通： 成功实现 12 座泵站的 Profibus DP 设备与调度中心 Modbus TCP 上位机系统的双向通信，供水压力控制精度提升至 ±0.02MPa，数据传输稳定可靠，无丢包、误码现象，完全满足实时监控与远程调度需求。

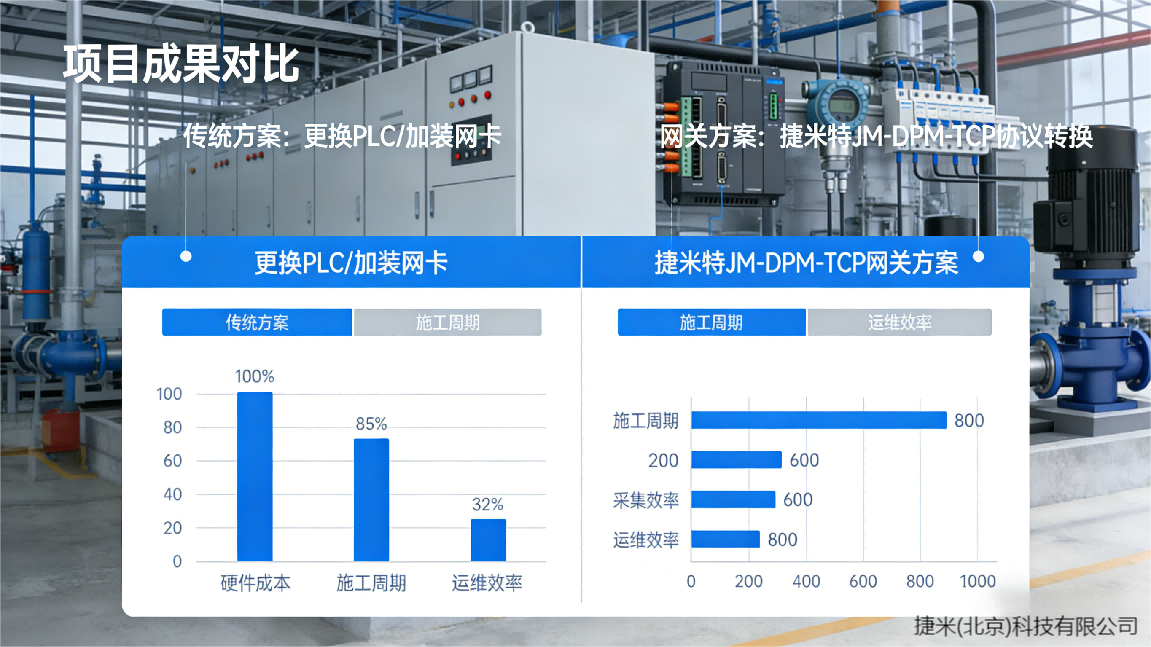

改造成本显著降低：省去了更换 PLC、加装专用网卡的高额费用，单项目硬件成本降低 60% 以上；复用原有布线使 12 座泵站的整体部署仅耗时 2 天，较传统改造方案缩短施工周期 70%，施工成本节省 40%，且改造过程中未中断供水，保障了居民与工业用水需求。
运维效率大幅提升：通过调度中心的集中监控平台，可实时发现设备异常，结合网关远程诊断功能，设备故障定位时间从原来的 1 小时缩短至 10 分钟，运维效率提升 83%，减少了运维人员现场巡检的工作量。
扩展空间充足 ：协议转换 网关支持最多 32 个 Profibus 从站接入，目前每座泵站仅使用 8 个从站地址，为后期新增水质监测仪表、余氯检测仪等设备预留了充足的扩展接口，无需二次改造通信架构。
