通过可控激励产生声学信号，经高精度采集、多维度信号处理及特征提取，结合 LabVIEW 的模块化编程与可视化优势，实现对碳纤维复合材料、蜂窝夹层结构等航空关键部件裂纹的精准识别与定位，解决传统检测方法效率低、易损伤材料的痛点，为航空装备维护保障提供高效可靠的技术方案。
检测技术原理
航空复合材料（如碳纤维增强树脂基复合材料、玻璃纤维复合材料）具有各向异性、高比强度等特点，其结构完整性直接影响航空装备运行安全。完好的复合材料内部结构致密，受声学激励后，声波传播路径规则，固有频率稳定（碳纤维复合材料主频率通常在 5000～15000Hz），功率谱呈现清晰集中的共振峰；而存在裂纹的复合材料，声波传播受阻，裂纹界面会产生反射、散射现象，固有频率随裂纹长度、深度增加而显著偏移，阻尼系数增大，功率谱共振峰分散、幅值衰减明显，且裂纹尖端会出现特征性的谐波信号。这种声学响应的差异，是区分完好材料与裂纹材料的核心依据。
LabVIEW 功能
LabVIEW 作为图形化虚拟仪器开发平台，具备强大的多通道信号同步采集、实时处理与数据分析能力。其内置的 DAQmx 驱动可无缝对接多种声学传感器，实现高频声学信号的精准采集；集成的数字滤波、傅里叶变换、小波分析等算法模块，能高效剔除环境噪声与设备干扰，提取裂纹特征信号；支持自定义人机交互界面，可实时展示信号波形、频谱分布、裂纹定位结果等关键信息，同时具备数据存储、报表生成与历史追溯功能，为检测数据的后续分析提供便利。
系统设计
核心功能模块组成
-
激励模块：采用超声激励与机械敲击激励双模式设计。超声激励单元选用高频超声换能器（中心频率 200kHz～1MHz），适用于微小裂纹检测；机械敲击单元由伺服电机、硬质合金敲击头、力反馈传感器组成，伺服电机控制敲击力度（可在 0.5～5N 范围内精准调节）与频率，力反馈传感器实时监测敲击力，确保激励一致性，适用于表面及浅表层裂纹检测。
-
信号采集模块：搭载高精度声学传感器阵列（含压电传感器、麦克风阵列），压电传感器负责捕捉结构振动声学信号，麦克风阵列采集空气传播声学信号，实现多维度信号互补；搭配低噪声信号放大器（增益可调范围 10～1000 倍）与高速数据采集卡（采样率≥100kHz，分辨率 16 位），确保微弱裂纹特征信号无失真采集。
-
定位与夹持模块：设计自适应夹持装置，采用柔性耐磨材质，避免损伤复合材料表面，同时配备三维移动平台（定位精度 ±0.01mm），支持对检测部件进行全覆盖、多测点扫描；针对大型航空部件（如机翼蒙皮、尾翼结构），可扩展为多单元分布式检测阵列，提升检测效率。
-
数据处理终端：搭载工业级计算机，预装 LabVIEW 及信号处理工具箱（如 Sound and Vibration Toolkit），承担信号分析、特征提取、裂纹判别与定位计算等核心任务，可连接航空装备维护管理系统，实现检测数据的实时上传与共享。
参数优化配置
-
传感器采样频率：压电传感器采样率≥250kHz，麦克风阵列采样率≥44.1kHz，确保覆盖复合材料裂纹声学信号的主要频段。
-
滤波配置：采用自适应卡尔曼滤波 + 小波包滤波组合方案，滤波范围 1000Hz～20kHz，有效滤除环境噪声、设备振动等干扰信号。
-
检测范围：单测点检测半径≥50mm，多单元阵列可覆盖≤10m×5m 的大型部件，裂纹检测分辨率可达 0.1mm（长度）、0.05mm（深度）。
软件功能
信号处理流程
-
信号采集与预处理：通过 LabVIEW 的 DAQmx 模块实现多通道信号同步采集，自动存储原始数据至指定服务器；预处理阶段采用异常值剔除、基线校正、滤波去噪等算法，基于小波包变换对信号进行分解与重构，分离有效信号与干扰信号，提升信号信噪比。
-
特征提取与分析：对预处理后的信号进行多维度特征提取，包括时域特征（峰值、峭度、脉冲因子）、频域特征（主频率、频率方差、谐波分量）、时频域特征（小波熵、奇异值熵），构建裂纹特征参数库；通过对比完好复合材料与含裂纹复合材料的特征参数差异，建立裂纹识别模型。
-
裂纹判别与定位：采用支持向量机（SVM）与 BP 神经网络融合的分类算法，输入提取的特征参数，实现对 "完好""微裂纹""严重裂纹" 的精准判别；结合传感器阵列的空间分布信息，利用时延估计法与波束形成技术，计算裂纹位置坐标，定位误差≤±0.5mm；针对分层、脱粘等复杂缺陷，可扩展为三维成像模块，直观展示缺陷形态与分布。
可视化与交互功能
-

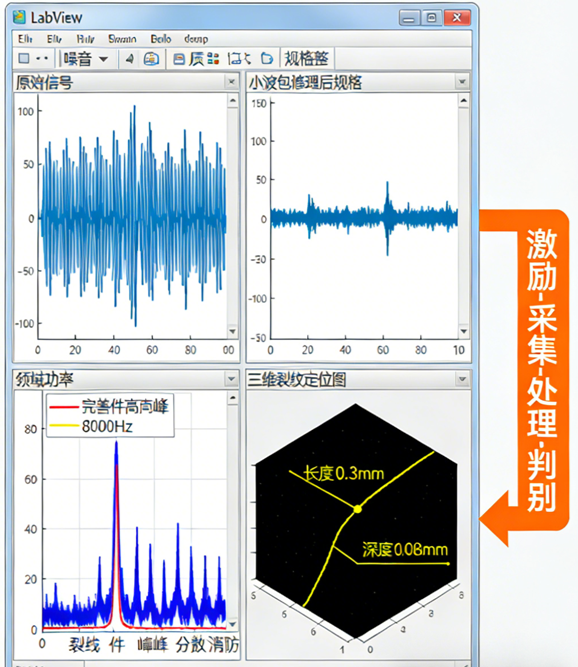

实时监测界面：动态展示多通道信号波形、滤波后波形、功率谱图、时频分析图，支持信号放大、暂停、回放与标记，直观呈现裂纹特征信号。
-
结果展示模块：以三维模型叠加方式显示检测部件的裂纹位置、长度、深度等信息，采用不同颜色区分裂纹严重程度；自动生成检测报告，包含检测参数、特征数据、判别结果、裂纹定位图等，支持 PDF、Excel 格式导出。
-
报警与联动功能：当检测到严重裂纹时，触发声光报警，并向维护管理系统发送预警信号；支持与工业机器人联动，实现检测区域自动避让与重点区域重复检测。
技术优势
-
检测精度高：融合多维度特征提取与智能算法，可识别 0.1mm 以下的微小裂纹，定位误差≤±0.5mm，优于传统超声检测的微小裂纹识别能力。
-
无损高效：检测过程不损伤复合材料结构，单测点检测时间≤3 秒，多通道并行检测模式下，大型部件检测效率较传统射线检测提升 3～5 倍。
-
适应性强：支持碳纤维复合材料、蜂窝夹层结构、玻璃纤维复合材料等多种航空常用材料检测，可应对曲面、异形部件的复杂检测场景，不受材料表面涂层、轻微污渍影响。
-
智能化程度高：实现检测流程自动化、数据处理智能化、结果展示可视化，降低人工操作依赖，减少人为误差。
应用场景
-
航空装备制造阶段：用于机身蒙皮、机翼主梁、尾翼结构等关键复合材料部件的出厂质量检测，排查生产过程中产生的裂纹、分层、脱粘等缺陷。
-
航空装备维护阶段：针对飞机定检、维修过程中的复合材料部件，进行裂纹检测与状态评估，尤其是起落架舱门、发动机短舱等易受应力冲击的部位，及时发现隐性裂纹，避免飞行安全隐患。
-
航空复合材料研发阶段：用于新型复合材料抗裂性能测试，通过监测材料在疲劳试验、冲击试验过程中的声学信号变化，分析裂纹萌生与扩展规律，为材料配方优化与结构设计提供数据支撑。
优化方向
-
复杂缺陷识别优化：针对复合材料多裂纹、裂纹与分层共存等复杂场景，进一步优化特征提取算法，引入深度学习模型（如 CNN 卷积神经网络），提升复杂缺陷的区分能力。
-
大型部件检测效率提升：开发多机器人协同检测系统，结合激光雷达定位技术，实现大型航空部件的自主路径规划与全覆盖检测，进一步缩短检测时间。
-
极端环境适应性增强：优化硬件防护设计，提升系统在高温（-50℃～80℃）、高湿（相对湿度≤95%）、强电磁干扰等极端环境下的检测稳定性，满足航空野外维护场景需求。
-
数据融合与预测性维护：整合检测数据与航空装备运行数据，建立裂纹扩展预测模型，实现从 "事后检测" 向 "事前预警" 的转变，提升航空装备维护的前瞻性与科学性。
