基于LabVIEW的虚拟频谱分析仪设计与实现
📌 项目概述
本设计实现了一款基于LabVIEW图形化开发平台的虚拟频谱分析仪。系统采用模块化架构，集信号生成、数据采集、加窗预处理、FFT频谱分析、可视化显示、数据存储于一体，替代传统硬件频谱分析仪，提供低成本、高灵活性的信号测量方案。

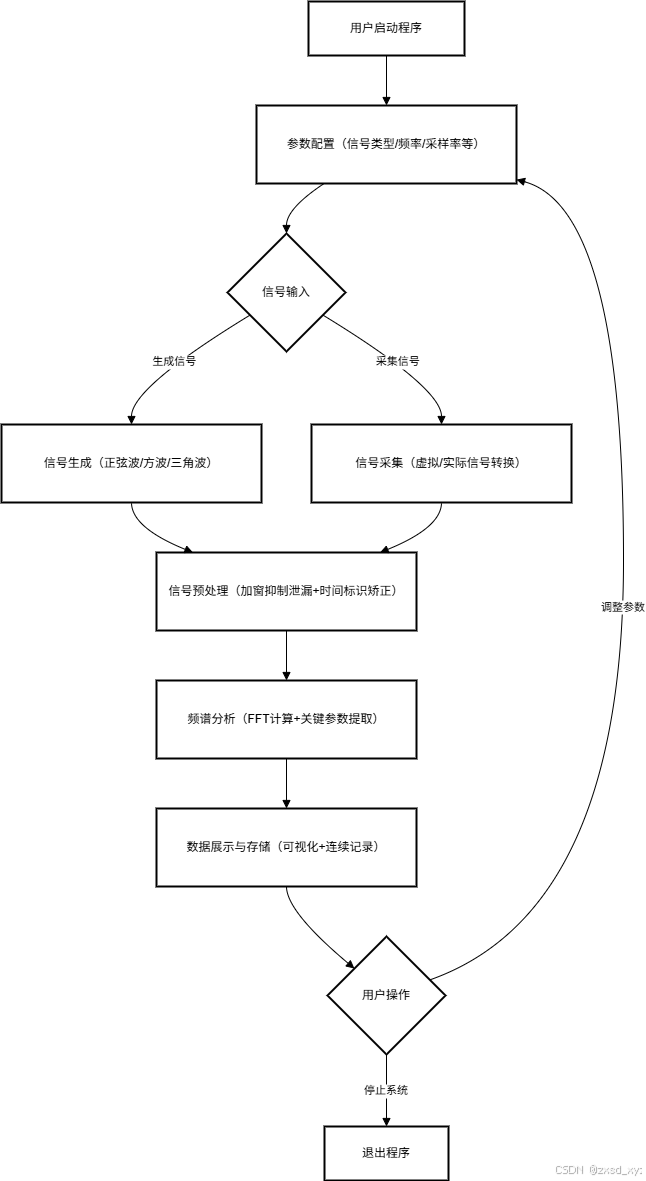

🧩 系统架构
系统采用分层设计，分为应用层、功能层和驱动层：
- 信号生成模块：支持正弦波、方波（占空比可调）、三角波
- 信号预处理模块：多种窗函数可选，有效抑制频谱泄漏
- 频谱分析模块：基于FFT实现幅度谱、相位谱、功率谱分析，支持单频信号检测

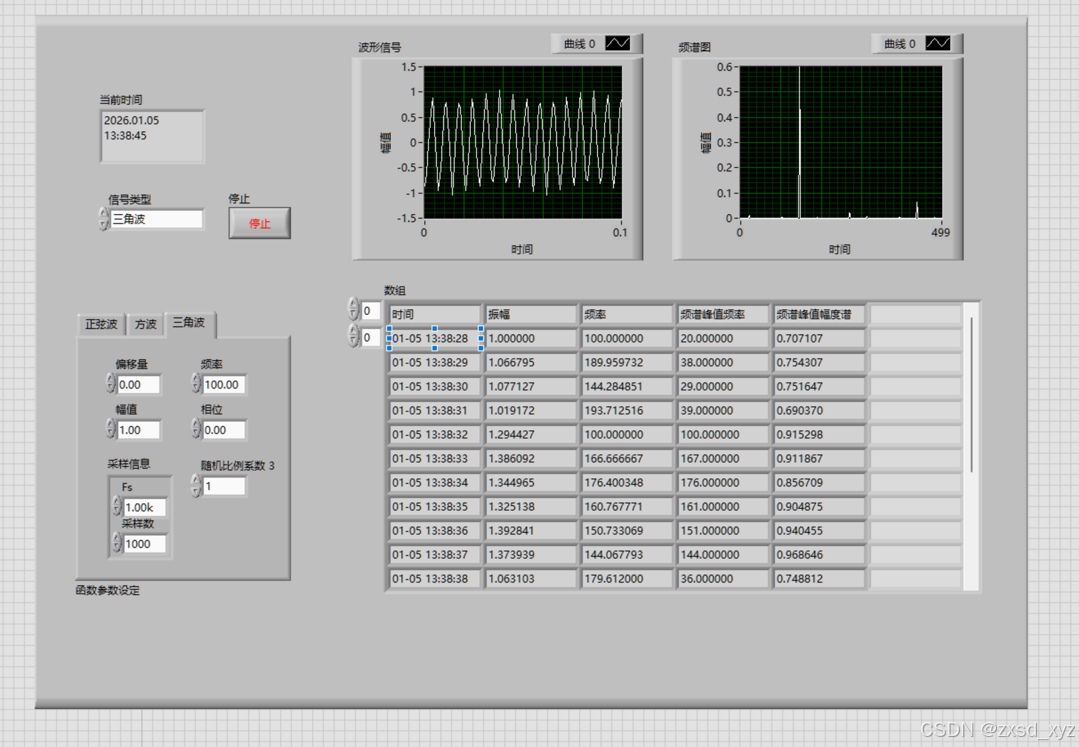

- 数据显示模块：时域波形 + 频域谱图实时联动显示
⚙️ 关键技术参数
| 参数 | 指标 |
|---|---|
| 信号频率范围 | 1Hz ~ 1MHz |
| 幅度范围 | 0 ~ 10V |
| 相位范围 | 0 ~ 360° |
| 采样率范围 | 100Hz ~ 100MS/s |
| FFT点数 | 1024 ~ 65536 |
| 频率分辨率 | 可达1Hz |
| 动态范围 | -80dB ~ 0dB |
| 响应时间 | < 50ms |
🔧 功能亮点
1. 多类型信号生成
支持三种标准波形生成，每种波形独立配置频率、幅度、偏置、相位参数，方波额外支持占空比调节。
2. 丰富的窗函数库
集成Uniform、Hanning、Hamming、Blackman-Harris、Exact Blackman、Flat Top、Kaiser、Dolph-Chebyshev、Gaussian等18种窗函数，用户可根据信号特性灵活选择，在频率分辨率与频谱泄漏抑制间取得平衡。
3. 高精度FFT频谱分析
基于LabVIEW FFT Express VI实现快速傅里叶变换，支持幅度谱、相位谱、功率谱三种显示模式。系统还具备单频信号自动检测功能，实时输出峰值频率与幅度值。
🎯 适用人群
- 高校学生：电子、通信、自动化、测控等专业的毕业设计/课程设计参考
- LabVIEW初学者：学习模块化编程、状态机设计、VI封装的项目素材
- 工程师/教师：快速搭建频谱分析教学演示平台
⚠️ 说明
- 本程序在LabVIEW 2021 SP1环境下开发，建议使用兼容版本打开
- 源码已做模块化封装，各功能模块独立成VI，方便二次开发和功能裁剪
- 论文为完整中文文档，含理论推导、系统设计、测试数据与分析
