LabVIEW寄存器教程

LabVIEW寄存器原理详解：用While循环演示数据传递

有段时间没用到寄存器了，今天突然要用的时候发现突然不会用了，写份教程在这里留档。

什么是LabVIEW寄存器？

在LabVIEW中，寄存器（特指移位寄存器）是一种用于在循环迭代之间传递数据的工具。简单来说，它就像一个"接力棒"，让数据能够在循环的每一次执行中传递下去。

为什么理解寄存器至关重要？

掌握寄存器是编写高效LabVIEW程序的关键。它允许你在循环中累积数据、保存状态或实现复杂的算法。不理解寄存器，你可能会在循环中遇到数据无法传递、结果不符合预期等问题。

本文目标

本文将通过一个具体的While循环程序，带你：

1. 认识寄存器的外观和连接方式
2. 理解数据如何在循环中流动
3. 分析程序运行前后的数值变化
4. 掌握调试技巧，观察数据流
5. 了解常见的错误和注意事项

无论你是学生、工程师还是爱好者，只要你想学习LabVIEW，这篇文章都将为你提供清晰的指引。

寄存器的基本概念

移位寄存器（Shift Register）的定义

移位寄存器是LabVIEW中用于在循环迭代之间传递数据的特殊结构。它由两个端子组成：左侧端子（输入）和右侧端子（输出）。在每次循环迭代中，数据从左侧端子进入，经过处理后从右侧端子输出，并在下一次迭代中从左侧端子再次进入。

寄存器在LabVIEW中的作用

寄存器的主要作用是在循环的多次执行之间保持数据。例如，在一个累加器程序中，你需要将上一次迭代的结果保存下来，以便在当前迭代中使用。寄存器正是实现这一功能的工具。

注意：寄存器不仅可以用于While循环，也可以用于For循环。在For循环中，寄存器的工作原理与While循环相同，用于在迭代之间传递数据。

寄存器与局部变量、全局变量的区别

• 寄存器：专门用于循环结构，在循环内部传递数据，不能跨循环访问。
• 局部变量：用于在同一VI的不同部分之间传递数据，但可能引发竞态条件。
• 全局变量：用于在不同VI之间传递数据，但同样存在竞态条件和性能问题。

寄存器是循环结构中最安全、最高效的数据传递方式。

While循环中的寄存器

While循环简介

While循环是LabVIEW中最常用的循环结构之一。它会不断执行其内部的代码，直到满足指定的停止条件。每次执行称为一次"迭代"。

寄存器在While循环中的位置和连接方式

在While循环中，寄存器通常位于循环边界的两侧。左侧端子接收来自循环外部或上一次迭代的数据，右侧端子将当前迭代的数据传递到下一次迭代。

连接方式：

1. 在循环边界的左侧右键点击，选择"添加移位寄存器"。
2. 左侧端子自动出现，用于接收初始值。
3. 右侧端子自动出现，用于输出当前迭代的结果。

数据如何在循环迭代之间流动

1. 第一次迭代：数据从左侧端子进入（初始值），处理后从右侧端子输出。
2. 第二次迭代：上一次迭代从右侧端子输出的数据，自动传递到左侧端子，作为本次迭代的输入。
3. 后续迭代：重复上述过程，直到循环停止。

这种机制确保了数据在循环中的连续性。

实例程序解析

程序功能介绍

程序目标：

这个程序旨在演示数值在While循环中的累加过程，帮助理解寄存器如何在循环迭代之间传递数据。程序从初始值0开始，每次循环将数值加1，并显示增加前后的值。循环停止后，最终值被传递到循环外。

程序前面板控件说明：

1. 数值进入循环前（初始值）：显示循环开始前的初始值，本例中为0。
2. 数值增加前：显示当前迭代中，数值增加前的值。
3. 数值增加后：显示当前迭代中，数值增加后的值。
4. 循环外数值：显示循环停止后，传递到循环外的最终值。
5. 停止按钮：用于停止循环运行。

程序后面板逻辑解析：

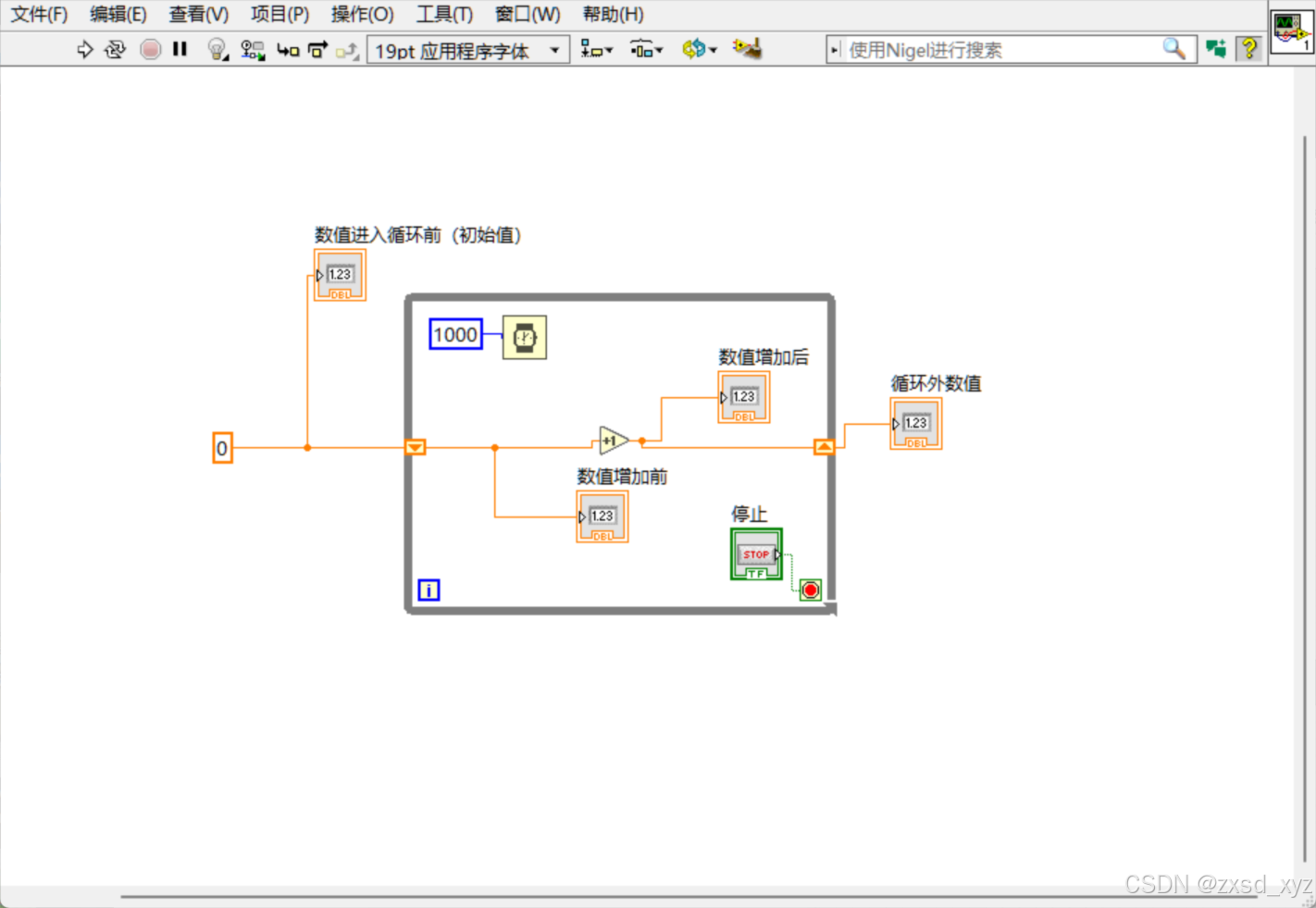

程序后面板包含以下关键元素：

1. While循环：不断执行内部代码，直到按下停止按钮。
2. 移位寄存器：位于循环边界，用于在迭代之间传递数值。
3. 加1函数：将当前数值增加1。
4. 等待函数：设置循环每次迭代的等待时间（1000毫秒），使数值变化可视化。
5. 显示控件：分别显示数值增加前后的值和循环外数值。

控件和函数详解

1. 数值进入循环前（初始值）控件

这是一个数值显示控件，用于显示循环开始前的初始值。在本例中，初始值被设置为0。这个值通过移位寄存器的左侧端子进入循环。

2. 数值增加前显示控件

这个显示控件用于显示当前迭代中，数值在增加前的值。它连接到移位寄存器的左侧端子，显示从上一次迭代传递过来的值。

3. 数值增加后显示控件

这个显示控件用于显示当前迭代中，数值增加后的值。它连接到加1函数的输出端。

4. 循环外数值显示控件

这个显示控件用于显示循环停止后，传递到循环外的最终值。它连接到移位寄存器的右侧端子，但在循环外部。

5. 停止按钮

这是一个布尔控件，用于控制循环的停止。当按下按钮时，循环在当前迭代完成后停止。

6. While循环结构

While循环是程序的核心结构。它不断执行其内部的代码，直到满足停止条件。每次执行称为一次"迭代"。

7. 移位寄存器

移位寄存器是本程序的关键。它位于While循环的边界，由左侧端子（输入）和右侧端子（输出）组成。数据在每次迭代中从左侧进入，处理后从右侧输出，并在下一次迭代中从左侧再次进入。

8. 加1函数

这是一个简单的算术函数，用于将输入数值增加1。它的输出连接到"数值增加后"显示控件，同时传递到移位寄存器的右侧端子。

9. 等待函数

这个函数用于设置循环每次迭代的等待时间（单位：毫秒）。在本例中，等待时间设置为1000毫秒（1秒），使数值变化更易于观察。

运行结果分析

运行前状态

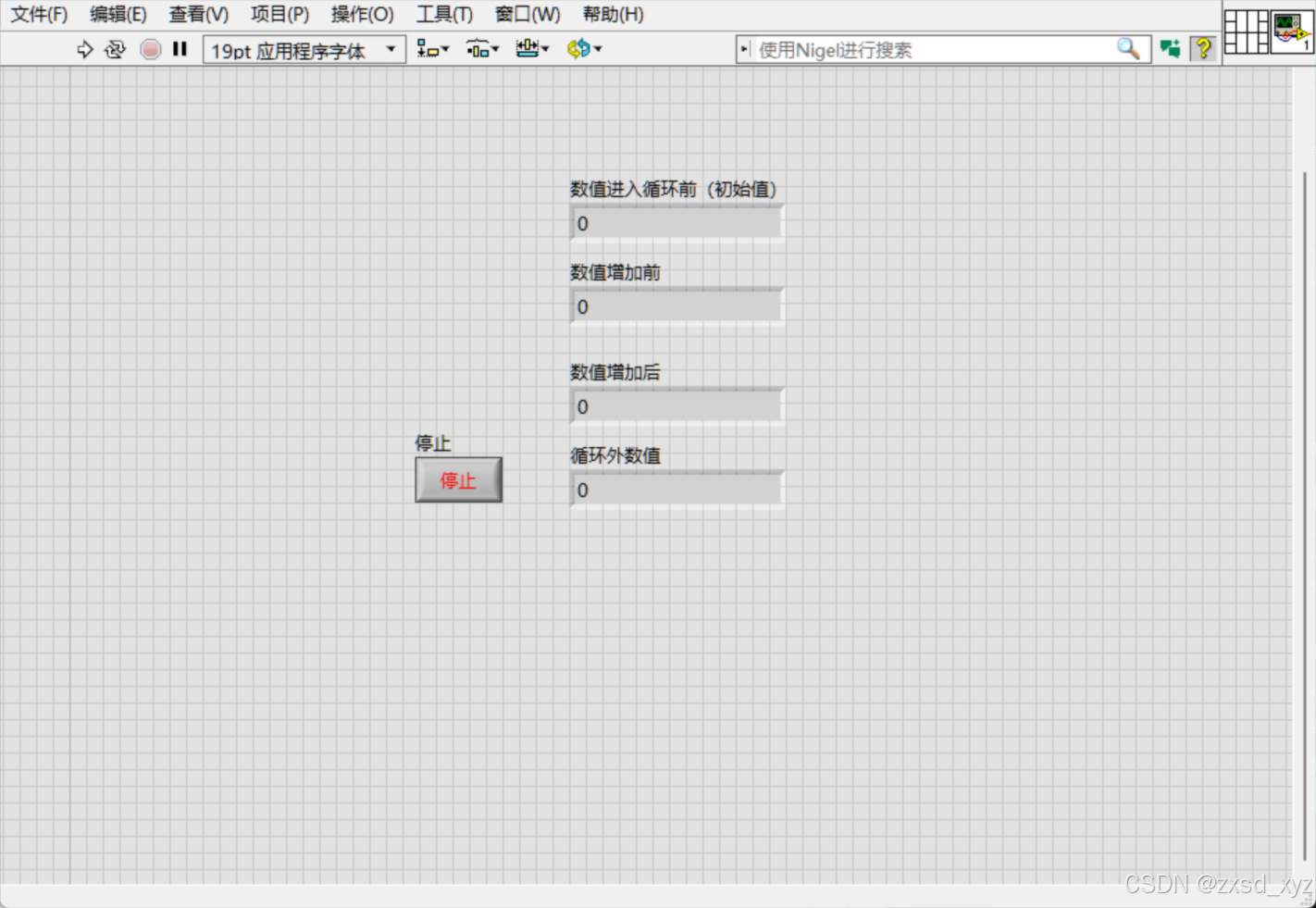

在程序开始运行前，前面板显示以下初始状态：

1. 数值进入循环前（初始值）：0
2. 数值增加前：0
3. 数值增加后：0
4. 循环外数值：0

此时，循环尚未开始，所有值均为初始值0。

运行中状态（按下停止按钮前）

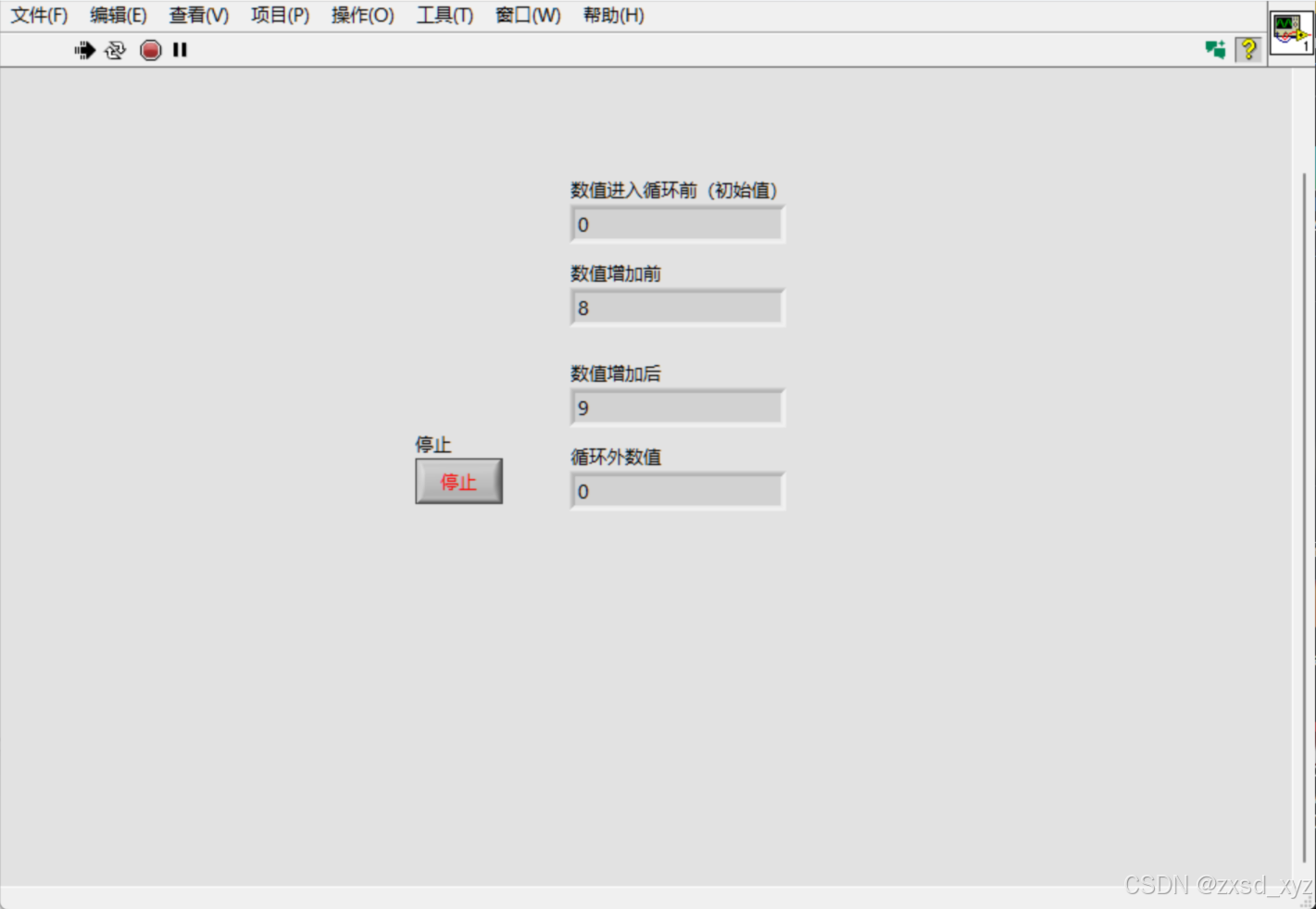

当程序运行一段时间后（但尚未按下停止按钮），前面板显示：

1. 数值进入循环前（初始值）：0（保持不变，因为初始值只在循环开始时设置一次）
2. 数值增加前：8（当前迭代中，数值增加前的值）
3. 数值增加后：9（当前迭代中，数值增加后的值）
4. 循环外数值：0（循环仍在运行，因此循环外数值尚未更新）

分析：

• 数值从0开始，每次迭代增加1。
• 当前是第9次迭代（因为数值增加前为8，增加后为9）。
• 循环外数值显示为0，因为移位寄存器的右侧端子只在循环停止时才将最终值传递到循环外。

运行后状态（按下停止按钮后）

当按下停止按钮后，循环停止，前面板显示：

1. 数值进入循环前（初始值）：0（保持不变）

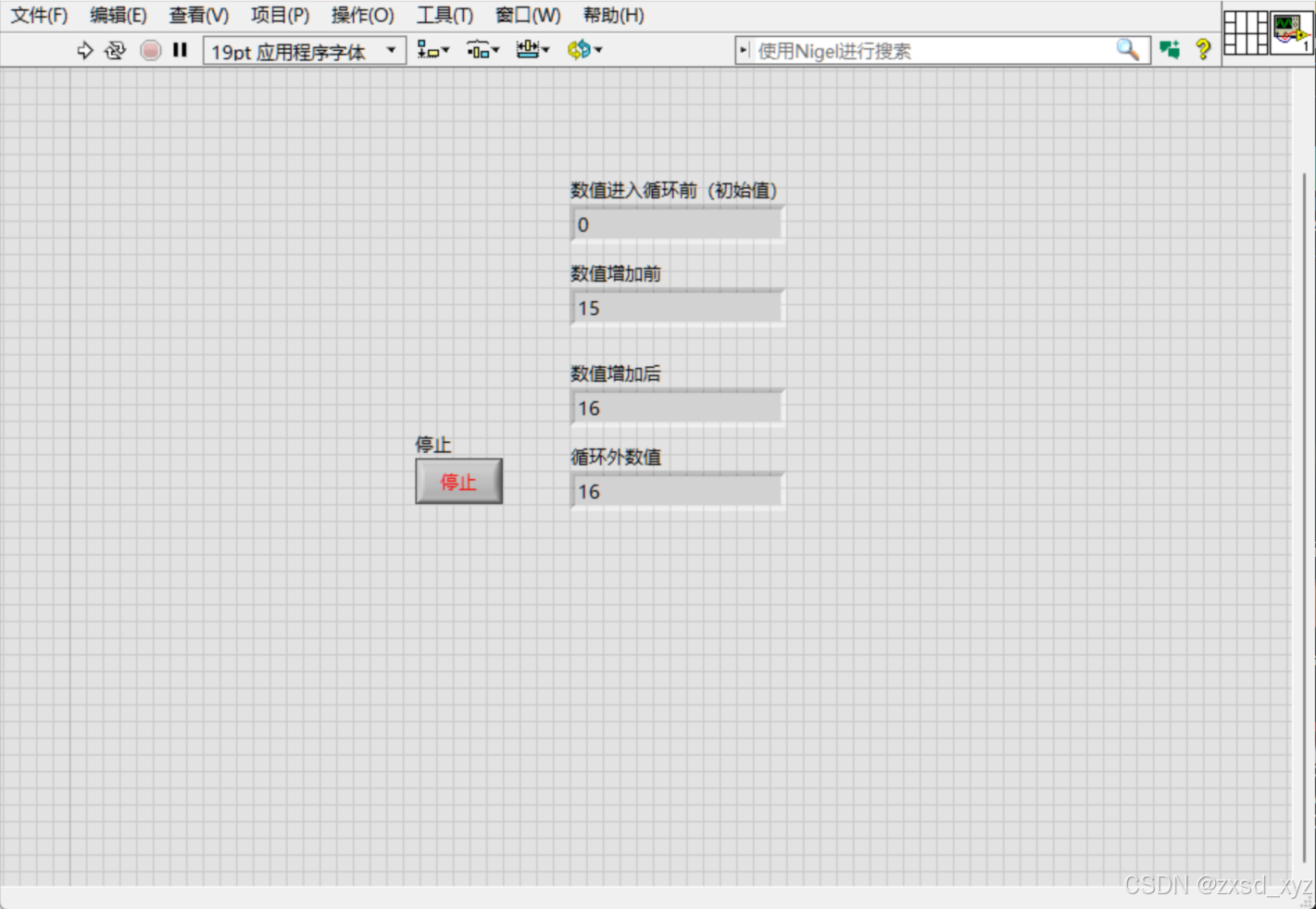

2. 数值增加前：15（最后一次迭代中，数值增加前的值）
3. 数值增加后：16（最后一次迭代中，数值增加后的值）
4. 循环外数值：16（循环停止后，最终值被传递到循环外）

分析：

• 循环共执行了16次迭代（从0增加到16）。
• 最后一次迭代中，数值从15增加到16。
• 循环停止后，移位寄存器的右侧端子将最终值16传递到循环外的显示控件。

通过对比运行前、运行中和运行后的状态，你可以清晰地看到数据如何在循环中流动，以及寄存器如何在迭代之间传递数据。

调试技巧

如何使用LabVIEW调试工具

LabVIEW提供了强大的调试工具，帮助你理解程序的数据流。以下是一些常用的调试技巧：

1. 高亮执行（Highlight Execution）：

   • 在工具栏中点击"高亮执行"按钮（灯泡图标）。
   • 程序运行时，数据流会以动画形式显示，你可以看到数据在连线上的流动。

2. 断点（Breakpoints）：

   • 在连线上右键点击，选择"设置断点"。
   • 程序运行到断点时会暂停，你可以检查当前的数据值。

3. 探针（Probes）：

   • 在连线上右键点击，选择"探针"。
   • 程序运行时，探针会显示该连线上的当前值。

从调试图观察数据流

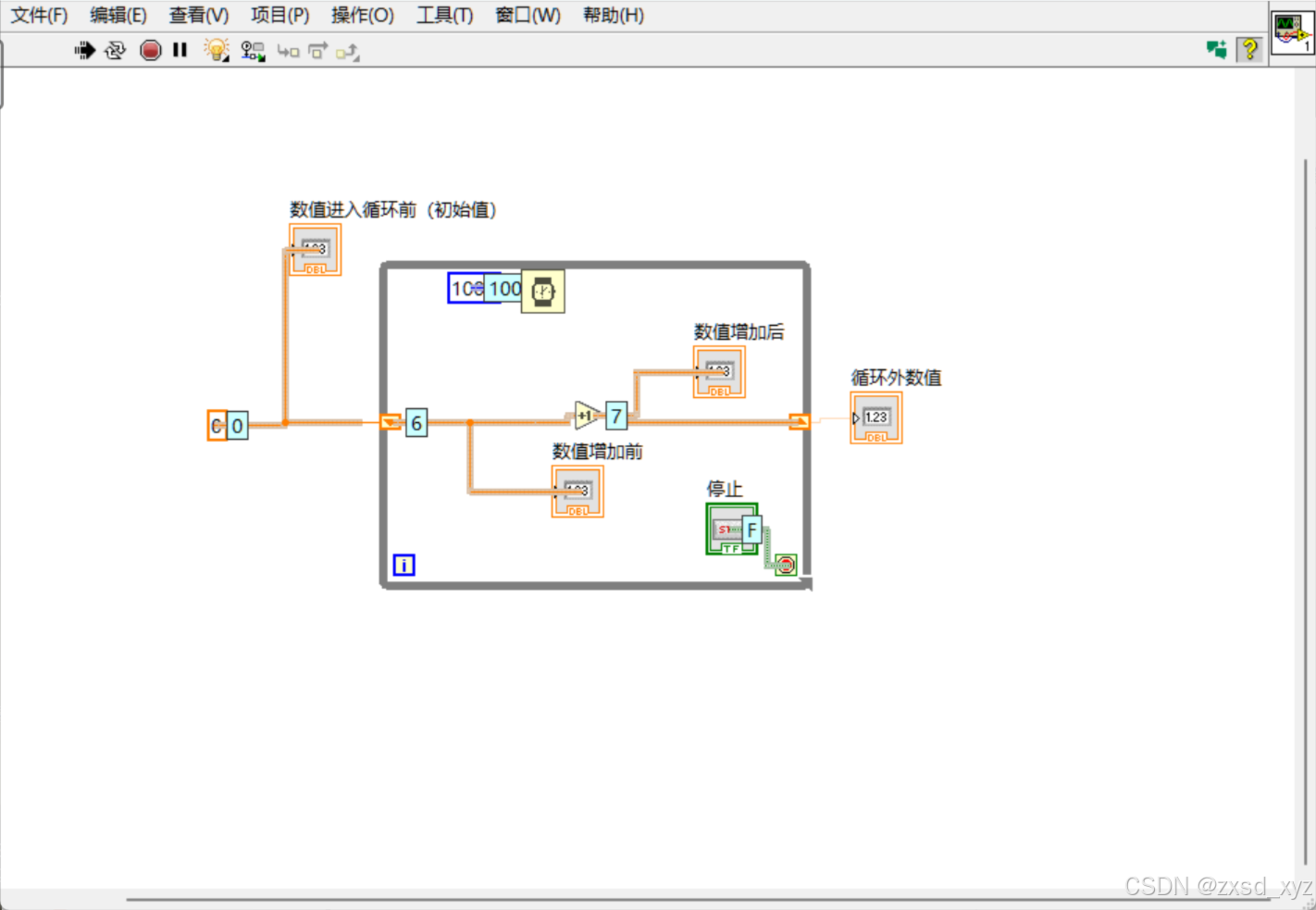

调试图显示了程序在运行时的数据流。从图中你可以看到：

1. 初始值0：显示在循环外，通过连线传递到移位寄存器的左侧端子。
2. 移位寄存器：左侧端子显示当前值为6，右侧端子显示7（增加后）。
3. 数值增加前：显示为6（当前迭代中，增加前的值）。
4. 数值增加后：显示为7（当前迭代中，增加后的值）。
5. 循环外数值：显示为1.23（这可能是一个显示错误，因为根据运行结果，循环外数值应为整数16。在调试时，请以实际运行结果为准）。

通过调试图，你可以直观地看到数据如何从循环外流入循环内，如何在迭代之间传递，以及如何流出循环。

数据流可视化的重要性

数据流可视化是理解LabVIEW程序的关键。通过观察数据流，你可以：

1. 确认数据是否按照预期流动。
2. 发现程序中的逻辑错误。
3. 理解循环和条件结构的工作原理。
4. 优化程序性能，避免不必要的数据传递。

数据传递特点总结

寄存器的数据传递方向

寄存器的数据传递是单向的：从左侧端子（输入）流向右侧端子（输出）。在每次迭代中，数据从左侧进入，处理后从右侧输出，并在下一次迭代中从左侧再次进入。这种单向传递确保了数据流的清晰性和可预测性。

初始化值的重要性

初始化值是寄存器工作的起点。如果未设置初始化值，LabVIEW会使用该数据类型的默认值（如数值为0，布尔为False）。在本例中，初始值被明确设置为0，这确保了累加过程从0开始。

注意：初始化值只在循环开始时设置一次，后续迭代中不会重新设置。

循环内外数据的隔离与传递

• 循环内：数据通过寄存器在迭代之间传递，但无法直接访问循环外的数据。
• 循环外：只有当循环停止时，寄存器的右侧端子才会将最终值传递到循环外。

这种隔离性确保了循环内部的数据不会干扰外部，反之亦然。

常见错误和注意事项

1. 未设置初始化值：可能导致程序行为不可预测。
2. 错误连接寄存器端子：可能导致数据流向错误。
3. 在循环内修改初始化值：初始化值只在循环开始时有效，后续修改无效。
4. 混淆寄存器与反馈节点：两者功能相似，但使用场景不同。寄存器用于循环结构，反馈节点用于图形化数据流。

理解这些特点，可以帮助你避免常见的编程错误。

常见问题解答

问题1：为什么循环外数值在循环运行时显示为0？

解答：这是因为移位寄存器的右侧端子只在循环停止时才将最终值传递到循环外。在循环运行期间，循环外的显示控件显示的是上一次循环停止时的值（或默认值0）。只有当循环停止后，最终值才会被传递到循环外。

问题2：如何修改初始值？

解答：你可以通过以下步骤修改初始值：

1. 在程序后面板，找到连接到移位寄存器左侧端子的常量或控件。
2. 右键点击该常量或控件，选择"修改值"。
3. 输入新的初始值。
4. 重新运行程序。

在本例中，初始值是一个常量0，你可以直接修改这个常量。

问题3：寄存器与反馈节点的区别？

解答：寄存器和反馈节点都用于在循环迭代之间传递数据，但有一些区别：

• 寄存器：必须连接到循环边界的左右两侧，数据流方向明确。
• 反馈节点：可以放置在循环内部的任何位置，数据流方向由连线决定。

在大多数情况下，寄存器更直观，适合初学者使用。

问题4：如何让循环外数值在循环运行时也更新？

解答：如果你希望循环外数值在循环运行时实时更新，可以使用局部变量或全局变量。但请注意，这可能会引入竞态条件，不建议初学者使用。更好的方法是重新设计程序逻辑，将需要实时显示的值放在循环内的显示控件中。

问题5：为什么我的寄存器没有传递数据？

解答：可能的原因包括：

1. 寄存器未正确连接到循环边界。
2. 初始化值未设置。
3. 数据类型不匹配。
4. 循环未运行或已停止。

请检查连线是否正确，确保初始化值已设置，并确认循环正在运行。

总结

寄存器的核心作用

寄存器是LabVIEW中用于在循环迭代之间传递数据的核心工具。它通过移位寄存器结构，实现了数据在循环中的连续性和可预测性。

希望这篇教程能帮助你理解LabVIEW寄存器的原理。如果你有任何问题或建议，欢迎在评论区留言！

相关参考资料

1. LabVIEW官方文档 ：NI LabVIEW Help
2. 移位寄存器教程 ：NI移位寄存器指南
3. 循环结构 ：NI循环结构文档
4. 调试技巧 ：NI LabVIEW调试工具

注意：以上链接可能因网站更新而失效。如果链接无法访问，建议在NI官网或搜索引擎中使用关键词"LabVIEW shift register"、"LabVIEW while loop"、"LabVIEW debugging tools"进行搜索。

图片说明

本教程中使用的图片均来自程序运行截图，包括：

• 程序前面板.png
• 程序后面板.png
• 运行结果（按下停止按钮前）.png
• 运行结果（按下停止按钮后）.png
• 运行时的调试图.png

这些图片帮助直观理解程序的结构和运行过程。

---
