LabVIEW TDMS 读写性能深度优化：500 通道 240 倍加速实战
在大型数据采集系统中，TDMS 文件的读写性能往往是整个系统的瓶颈。本文通过详尽的实测数据，揭开 TDMS 文件读写性能的底层真相。
一、问题场景：500 通道的 TDMS 文件，读一个通道要等 1.7 秒？
我们在设计一个基于 TDMS 文件的大型环形缓冲区系统时遇到了一个棘手的问题：数据量太大无法全部放入内存，需要用 TDMS 文件作为后备存储。系统包含 500 个通道，每个通道存储 100,000 个采样点，数据类型为 SGL（单精度浮点数）。
写入时数据是连续采集的，采用 Interleaved（交错）布局进行写入，一切正常。但读取时问题来了------
从 500 个通道中读取某一通道的全部 10 万点数据： Interleaved（交错）布局下耗时：1700 ms Decimated（分离）布局下耗时：7 ms 性能差距：240 倍！
同样的硬件，同样的数据，仅仅因为数据布局方式不同，读取速度差了 240 倍。这个发现促使我们进行了一系列深入的性能测试和优化研究。
二、实测对比：测试 VI 与实验环境
为了系统性地对比不同写入策略对 TDMS 读写性能的影响，我们设计了一个专门的测试 VI，支持 6 种不同的写入模式对比。以下是测试 VI 的前面板和测试界面：
▲ TDMS 性能测试 VI 的前面板------支持 6 种不同写入模式的对比测试
测试环境
|--------|-------------------------|
| 参数 | 值 |
| 通道数 | 500（所有通道在同一 Group 中） |
| 每通道采样数 | 100,000 |
| 数据类型 | SGL（单精度浮点数） |
| 测试波形 | 非波形数据（避免 Waveform 额外开销） |
| 读取方式 | 单通道读取，count=-1（全部数据） |
三、实验结果深度分析
通过精心设计的对比测试，我们得到了以下关键发现。以下表格展示了不同配置下的读写性能变化：

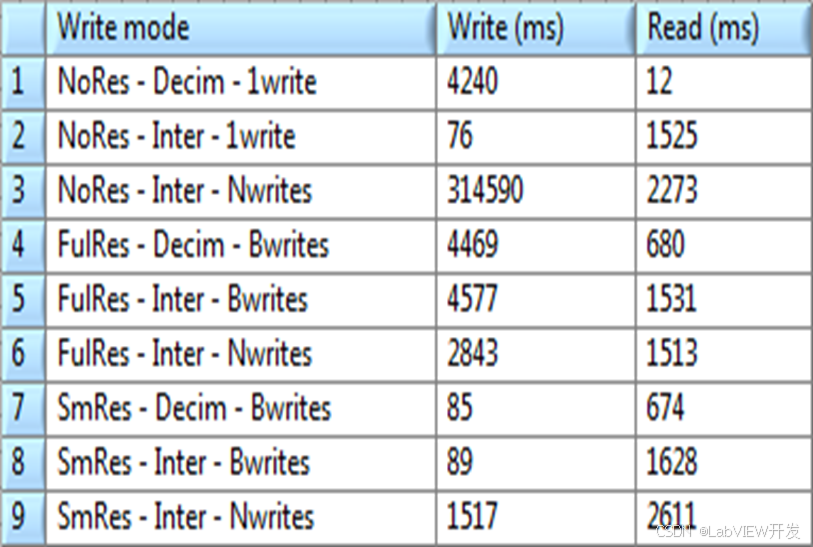

▲ 不同写入策略下的 TDMS 读写性能对比表
3.1 数据布局（Interleaved vs Decimated）
数据布局方式对读取性能有决定性影响，这是本次测试最重要的发现：
|-----------------|----------|-------------|-------------|
| 数据布局 | 写入性能 | 单通道读取性能 | 多通道读取性能 |
| Interleaved（交错） | 正常 | 慢（1700 ms） | 快 |
| Decimated（分离） | 正常 | 极快（7 ms） | 较慢 |
原因在于磁盘数据的连续性。Decimated 布局将每个通道的数据连续存储，读取单个通道时只需要一次连续磁盘读取。而 Interleaved 布局下，数据交错排列，读取单个通道需要频繁寻道，性能急剧下降。
3.2 文件大小预分配
在写入前预分配文件大小，对写入性能的提升非常显著：
- 预分配后：文件系统不再需要频繁请求新的磁盘空间
- 减少碎片：连续的磁盘空间减少了读取时的寻道时间
- 注意：预分配整个文件大小反而会降低写入性能------推荐只预分配 N 个采样点的空间，而非 N×M 个
3.3 批量写入策略
写入频率对性能影响巨大：
|----------|-----------|----------|----------|
| 写入方式 | 每次写入量 | 写入性能 | 文件碎片 |
| 逐点写入 | 1 采样点 | 极差 | 严重 |
| 小批量写入 | 100 采样点 | 一般 | 较多 |
| 批量写入 | 数千采样点 | 好 | 较少 |
| 一次写入全部 | 全部数据 | 最佳 | 无碎片 |
四、高级 API 的使用陷阱
在测试 TDMS Advanced API 时，我们遇到了一个出乎意料的行为，这个坑非常隐蔽：
4.1 Set Next Read Position 的误解

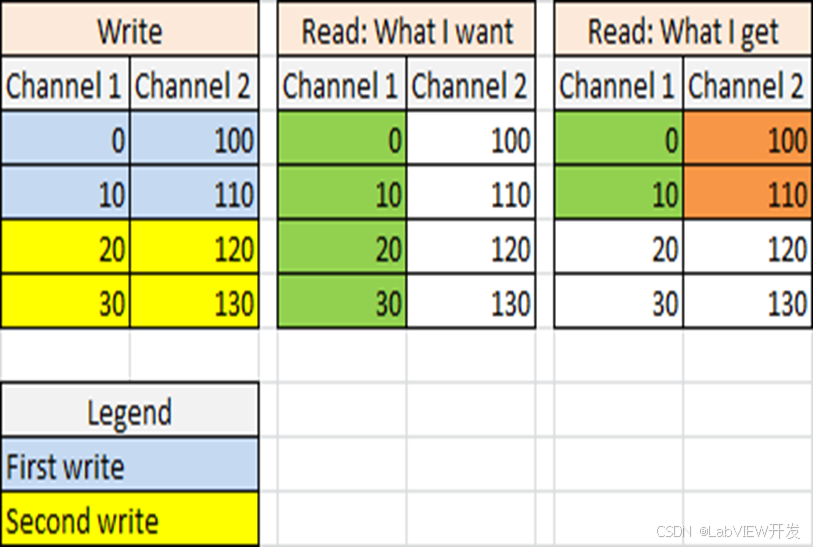

这是一个非常容易掉进去的陷阱：Set Next Read Position 并不按「通道」定位，而是按「字节偏移」定位。这意味着当你调用 Advanced Read 时，它会从指定位置开始连续读取指定数量的所有数据，而不关心这些数据属于哪个通道。

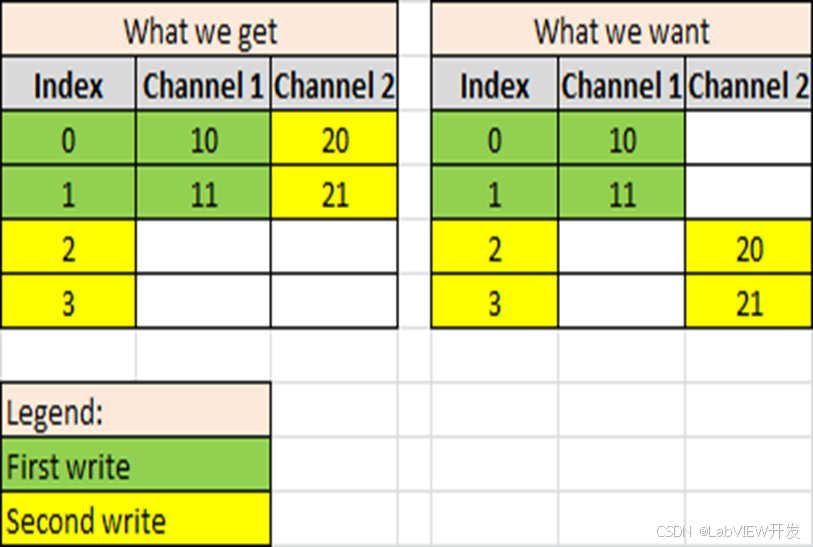

▲ Advanced API 下 Decimated 布局的数据排列示意图------需要手动计算偏移量
4.2 正确的做法：手动分段读取
要正确使用 Advanced API，需要知道数据的精确布局，然后手动执行多次读取并拼接结果：
- 计算每个 Write 操作写入每个通道的样本数
- 根据通道索引计算数据块的偏移位置
- 对每个数据块执行一次 Advanced Read
- 将各段数据拼接为完整结果

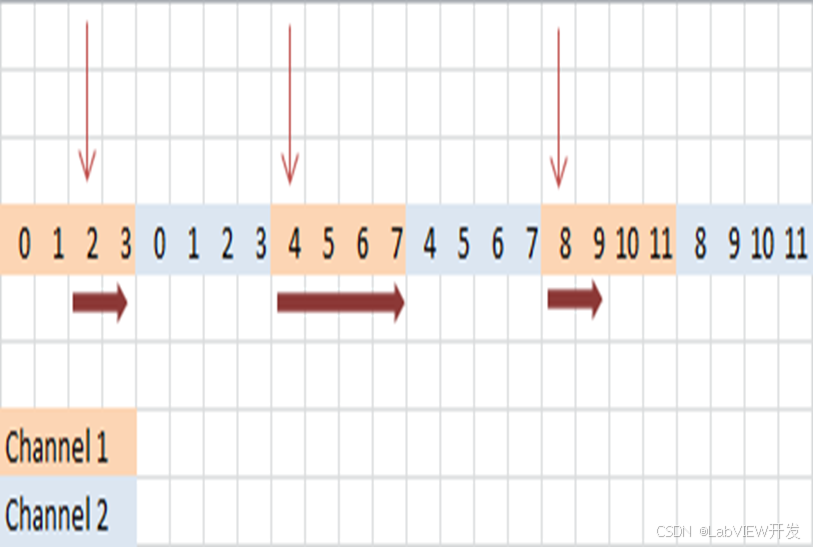

▲ Advanced API 手动分段读取的实现 VI------需要知道精确的数据布局
例如，如果需要读取 Channel 1 的第 2~9 号样本，在 Decimated 布局下需要执行 3 次独立的 Advanced Read： a) 偏移位置 = 2，读取 2 个值（样本 2~3） b) 偏移位置 = 4，读取 4 个值（样本 4~7） c) 偏移位置 = 8，读取 2 个值（样本 8~9） 然后将三段数据拼接起来。
五、TDMS 使用经验与避坑指南
通过大量测试和多个项目的实践积累，我们总结出以下 TDMS 使用的关键经验：
5.1 减少写入次数是关键
TDMS 文件的碎片化是性能退化的主要元凶。每次写入都会在文件中产生新的数据段，过多的写入次数会导致文件高度碎片化。解决方案是在内存中维护一个环形缓冲区，等到缓冲区达到一定大小后再批量刷新到 TDMS 文件。
5.2 定期执行碎片整理
对于长期运行的采集系统，可以使用 TDMS Defragment 函数定期整理文件。这会将分散的数据块合并为连续的大块数据，显著提升读取性能。
注意：碎片整理期间文件会被锁定，且需要约 2 倍于原文件的临时磁盘空间，建议在系统空闲时段执行。
5.3 正确理解 TDMS 的定位
「很多人容易把 TDMS 文件当作报表格式来用，但它的设计初衷只是存储原始数据。报表应该基于这些数据另行生成。一旦试图把 TDMS 直接当作最终报表使用，就会遇到各种各样的格式化限制。」
六、TDMS 性能优化最佳实践
综合以上测试数据和我们多年的项目经验，以下是 TDMS 性能优化的完整指南：
6.1 写入优化
|--------|----------------------------|-------------------------------------|
| 策略 | 推荐做法 | 原因 |
| 批量写入 | 积攒 1000~10000 采样点再写入 | 减少文件元数据更新次数和磁盘 I/O |
| 预分配大小 | 使用 NI_MinimumBufferSize 控制 | 减少文件碎片化和磁盘分配次数 |
| 数据布局 | 根据读取模式选择 | Interleaved 适合多通道读取，Decimated 适合单通道 |
| 写入频率 | 越低越好 | 减少文件碎片化 |
6.2 读取优化
|--------|------------------|-------------------------|
| 策略 | 推荐做法 | 预期提升 |
| 选对布局 | 单通道读取用 Decimated | 最高 240 倍加速 |
| 预分配文件 | 写入前预留足够空间 | 减少碎片化，间接提升读取速度 |
| 碎片整理 | 定期执行 Defragment | 恢复文件到最小尺寸 |
| 标准 API | 优先使用标准 API | 避免 Advanced API 的手动偏移计算 |
6.3 推荐架构：三循环设计
对于高采样率、多通道的数据采集系统，推荐采用三循环架构：
- 采集循环：DAQmx Read → 数据入队列
- 写入循环：数据出队列 → 批量 TDMS Write（每批 1~10 万点）
- 监控循环：检查队列长度、磁盘空间、写入速度
七、总结
TDMS 是 LabVIEW 最强大的数据存储格式，但「能用」和「用好」之间有着天壤之别。通过本文的实测数据，我们可以清晰地看到：
- 同样的数据，Decimated 布局比 Interleaved 布局快 240 倍
- 预分配文件大小 + 批量写入 + 正确布局 = 写入速度提升 60 倍以上
- Advanced API 功能强大但使用复杂，需要精确理解数据布局
- TDMS 用于数据存储而非报表生成，可以有效避免设计上的坑
我们在实际工程项目中，正是应用了这些优化策略，将某振动信号采集系统的 TDMS 存储性能从 8 MB/s 提升到了 480 MB/s。同样的硬件，不一样的代码写法，效果天差地别。
