今天，我们学习如何对PCB的尺寸进行标注。
1、尺寸标注

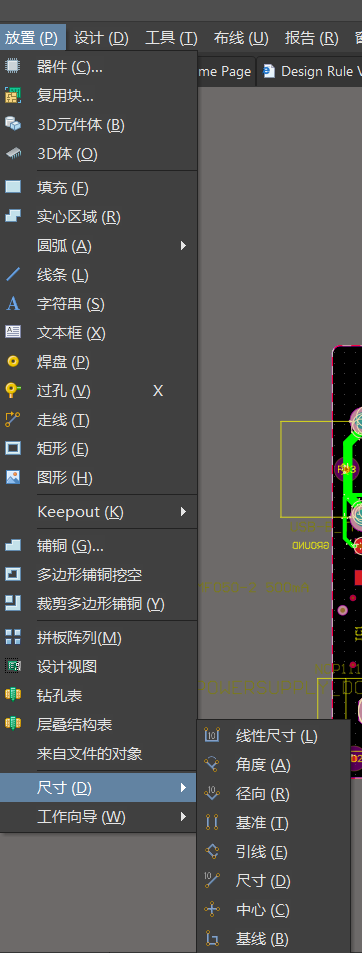

我们找到放置-尺寸-线性尺寸（其他的大家自行探索）。

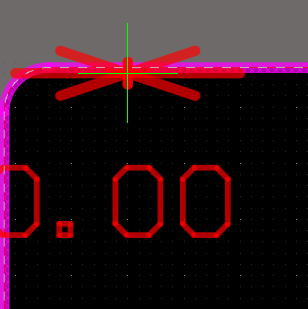

出现了我们的标尺，我们把光标放到板子的一端，单击。

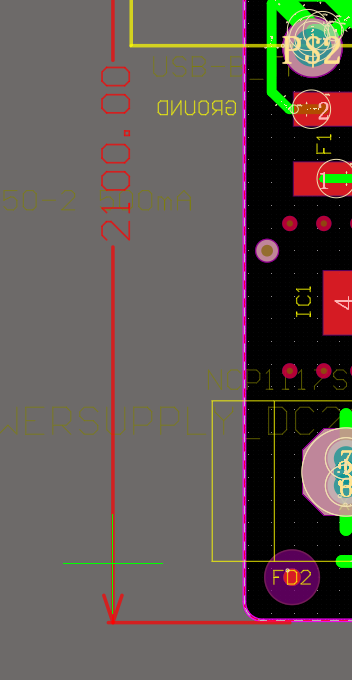

然后拖到板子的另一端，并把它拖出来，发现她给你测出的尺寸。

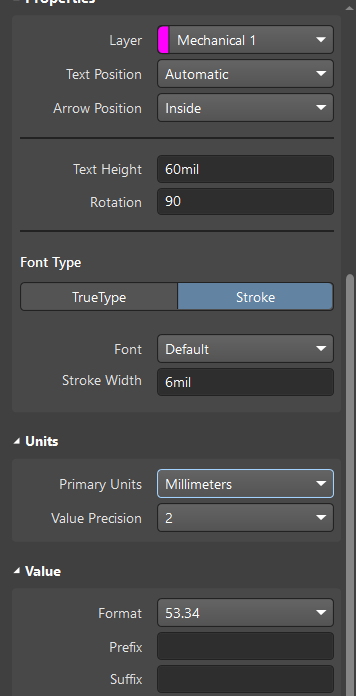

我们双击，首先将其修改为机械层，凄恻把单位改成毫米，把小数点改为两位。
2、测量
另外，我们还有几种进行测量的操作。

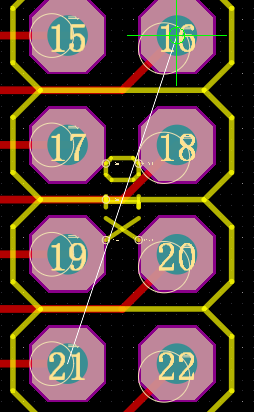

ctrl+m会执行测量操作，单击左键后。

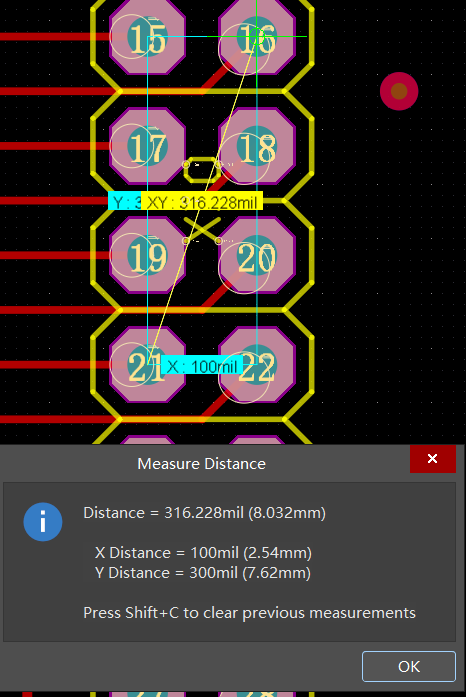

弹出一个测量结果，同时在PCB上会画出一个直角三角形，告诉你直角边和斜边的长度。
第二种方法，用于线与线之间的宽度测量。
点击报告-测量。

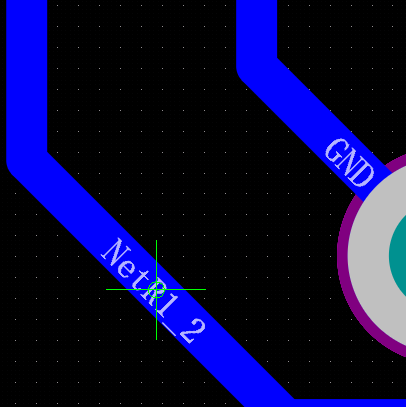

以此点击两根走线的任意地方。

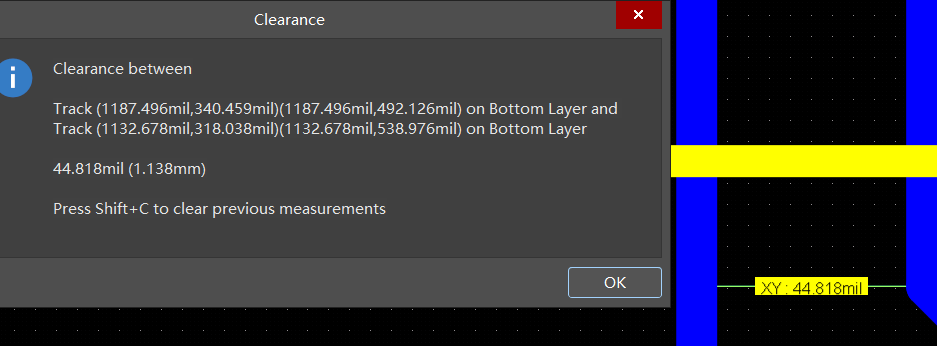

弹出的页面会告诉你两条走线的间距。需要注意的是，即使我标的两点并不是线间距，他也会为你报告间距。
