CNN - BILSTM - Attention在Matlab中的分类预测探索

CNN-BILSTM-Attention基于卷积神经网络-双向长短期记忆网络结合注意力机制CNN-BILSTM-Attention分类预测，matlab代码，2020版本及以上。多特征输入单输出的二分类及多分类模型。程序内注释详细替换数据就可以用。程序语言为matlab，程序可出分类效果图，迭代优化图，混淆矩阵图。 1.多特征输入，可改分类预测也可以改成回归预测或时间序列预测模型，Matlab版本要在2020B及以上。 2.卷积神经网络(CNN)：捕捉数据中的局部模式和特征。 (LSTM-BILSTM-GRU-BiGRU)：捕捉关键特征向量的非线性动态变化规律。注意力机制(Attention)：为模型提供了对关键信息的聚焦能力，从而提高预测的准确度。

最近在研究多特征输入的预测模型，发现CNN - BILSTM - Attention这种组合在Matlab里特别好用，今天就来和大家分享分享。这个模型既能做二分类，也能做多分类，而且Matlab 2020B及以上版本就可以轻松驾驭。

一、模型原理

1. 卷积神经网络 (CNN)

CNN的核心就是捕捉数据中的局部模式和特征。比如说我们有一堆图像数据，CNN里的卷积层就像一个个"小窗口"，在图像上滑动，去抓取那些局部的特征，像边缘、角点这些。Matlab里构建CNN层代码示例：

matlab 复制代码

layers = [
    imageInputLayer([height width numChannels])
    convolution2dLayer(3,16,'Padding','same')
    reluLayer()
    maxPooling2dLayer(2,'Stride',2)
];

这里convolution2dLayer就是卷积层，3是卷积核大小，16是输出通道数。Padding设为same能保证卷积前后图像尺寸不变。reluLayer激活函数让模型具有非线性，maxPooling2dLayer用来下采样，减少数据量。

2. 双向长短期记忆网络 (BILSTM)

BILSTM属于循环神经网络家族，它能捕捉关键特征向量的非线性动态变化规律。普通的LSTM只能按顺序处理数据，BILSTM则可以同时从正向和反向处理，这样就能更好地捕捉数据序列中的长期依赖关系。比如处理一段语音，正向和反向处理能获取到更全面的信息。在Matlab里添加BILSTM层：

matlab 复制代码

layers = [layers
    bilstmLayer(32)
    fullyConnectedLayer(numClasses)
];

这里bilstmLayer(32)表示有32个隐藏单元，fullyConnectedLayer(numClasses)将BILSTM的输出连接到最终分类层。

3. 注意力机制 (Attention)

注意力机制就像是模型的"聚光灯"，能为模型提供对关键信息的聚焦能力，大大提高预测准确度。在处理大量数据时，不是所有信息都同等重要，注意力机制可以让模型自动关注那些重要部分。虽然Matlab没有直接一个简单函数就能实现注意力机制，但我们可以自己写代码实现。以下是一个简单的注意力机制实现思路代码（为简化，假设输入特征维度为100，batchSize为16）：

matlab 复制代码

function attentionOutput = simpleAttention(inputFeature)
    batchSize = size(inputFeature,1);
    featureDim = size(inputFeature,2);
    attentionWeights = zeros(batchSize,featureDim);
    for i = 1:batchSize
        attentionWeights(i,:) = softmax(inputFeature(i,:));
    end
    attentionOutput = inputFeature.* attentionWeights;
end

这段代码里，先计算每个特征的注意力权重（用softmax函数），然后将权重和原始特征相乘得到加权后的特征。

二、模型应用

1. 多特征输入

我们可以轻松改变模型来处理多特征输入。无论是分类预测，还是改成回归预测或时间序列预测模型都可以。比如，我们有多个传感器收集的数据作为特征，要预测某个事件是否发生（二分类）。

假设数据存储在data变量中，标签存储在labels变量中。划分训练集和测试集代码如下：

matlab 复制代码

idx = crossvalind('HoldOut',size(data,1),0.2);
trainData = data(~idx,:);
trainLabels = labels(~idx);
testData = data(idx,:);
testLabels = labels(idx);

这里用crossvalind函数以20%的数据作为测试集。

2. 二分类及多分类

对于二分类问题，numClasses设为2；多分类则根据实际类别数设置。在训练模型时：

matlab 复制代码

options = trainingOptions('adam',...
    'MaxEpochs',50,...
    'MiniBatchSize',32,...
    'InitialLearnRate',0.001,...
    'ValidationData',{testData,testLabels},...
    'ValidationFrequency',10,...
    'Plots','training-progress');
net = trainNetwork(trainData,trainLabels,layers,options);

这里用adam优化器，设置了最大训练轮数、小批量大小、初始学习率等参数，训练过程中还会绘制训练进度图。

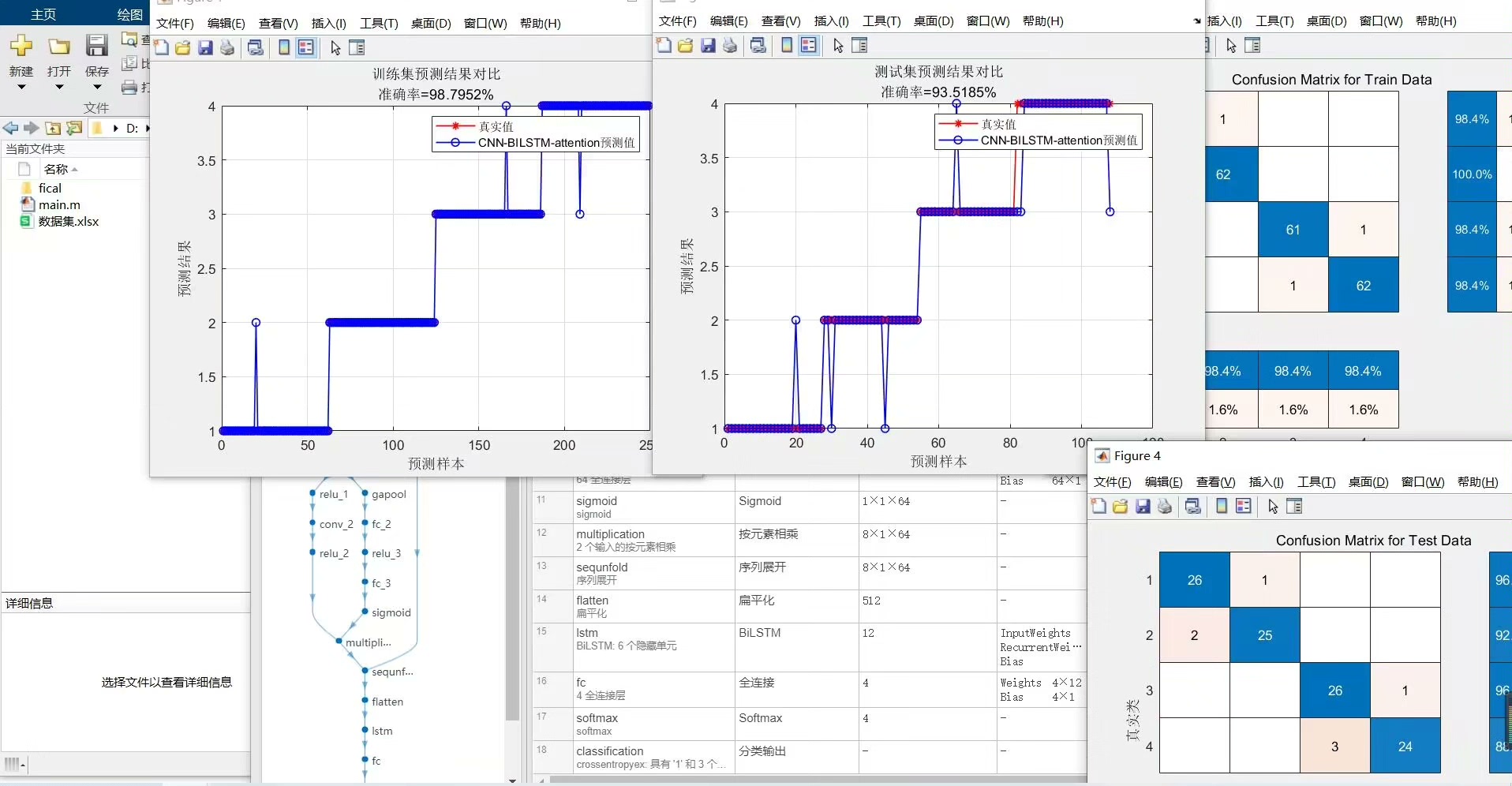

3. 生成各类图

Matlab能轻松生成分类效果图、迭代优化图、混淆矩阵图。

分类效果图 ：可以用plotconfusion函数根据预测结果和真实标签绘制。

matlab 复制代码

predictedLabels = classify(net,testData);
plotconfusion(testLabels,predictedLabels);

迭代优化图 ：在训练时设置'Plots','training - progress'就会自动生成，展示训练过程中损失函数和准确率的变化。
混淆矩阵图 ：上面plotconfusion函数绘制的就是混淆矩阵图，直观展示分类结果的正确和错误情况。

总之，CNN - BILSTM - Attention组合在Matlab里功能强大，注释详细，替换数据就能应用到不同场景，大家不妨试试！
