三菱PLC组装机学习笔记

三菱PLC组装机，完整项目资料 1、采用三菱FX3U,威纶通触摸屏 2、三个伺服，多工位 3、程序有完整的注释，结构清晰明了。很好的项目学习资料。工业02-17.泡棉组装

最近在学习三菱PLC的项目，发现这是一个挺有意思的方向。项目用的是三菱FX3U，搭配威纶通触摸屏，三个伺服，多工位设计，整个系统的结构看起来很完整。今天就来分享一下我的学习心得。

三菱FX3U是一款性能不错的PLC，尤其是在工业自动化领域应用广泛。它的高速处理能力和丰富的I/O端口让它非常适合多伺服控制的场景。

首先，我们需要对PLC进行初始化配置。这一步主要是设置PLC的基本参数，比如扫描时间、通信参数等等。代码如下：

plc 复制代码

// 初始化配置
SET_PLC_MODE 1;  // 设置PLC运行模式为自动运行
SET_TIMER 0, 100;  // 设置定时器0，周期为100ms
SET_COMM_PORT 1, 19200;  // 设置通信端口1的波特率为19200

这段代码的作用是配置PLC的基本运行参数，确保它可以稳定运行。

触摸屏是这个项目中的人机交互界面，我们用的是威纶通品牌的触摸屏，操作起来挺直观的。

触摸屏需要通过RS485接口与PLC连接。连接前，记得检查接线是否正确，避免出现通信异常的情况。接线完成后，我们可以通过触摸屏配置PLC的参数。

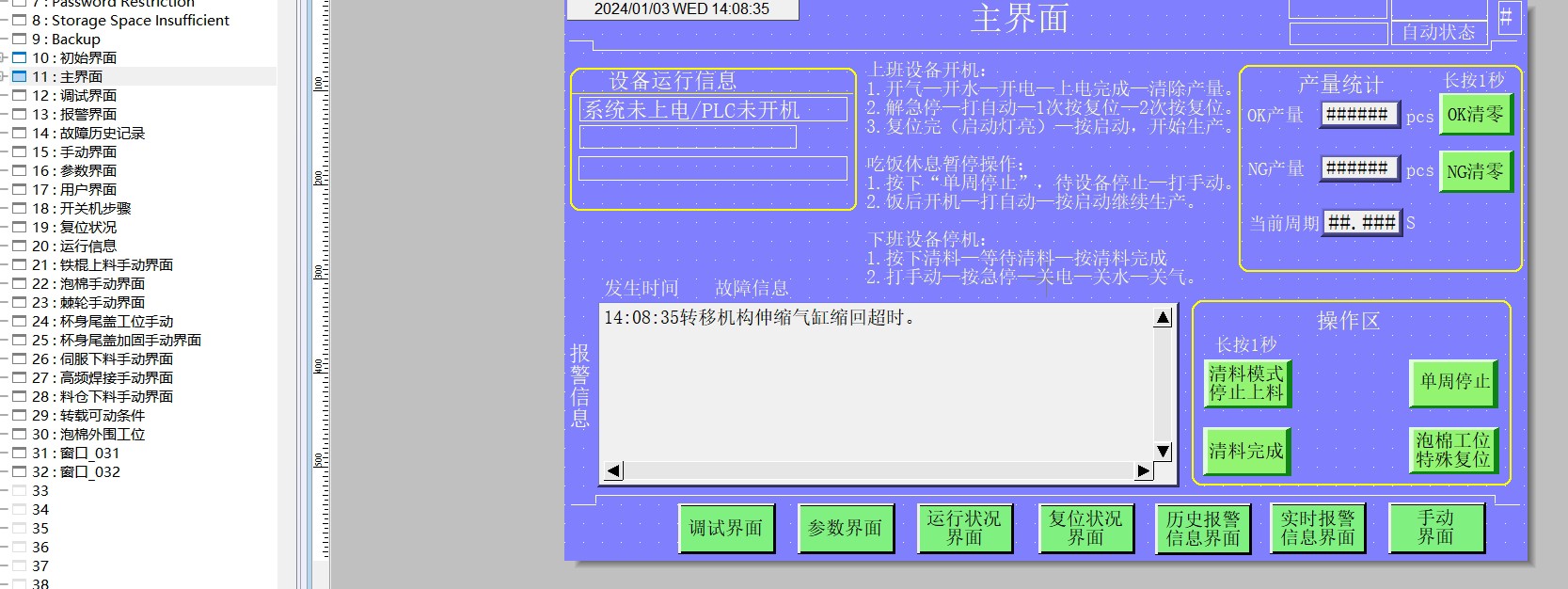

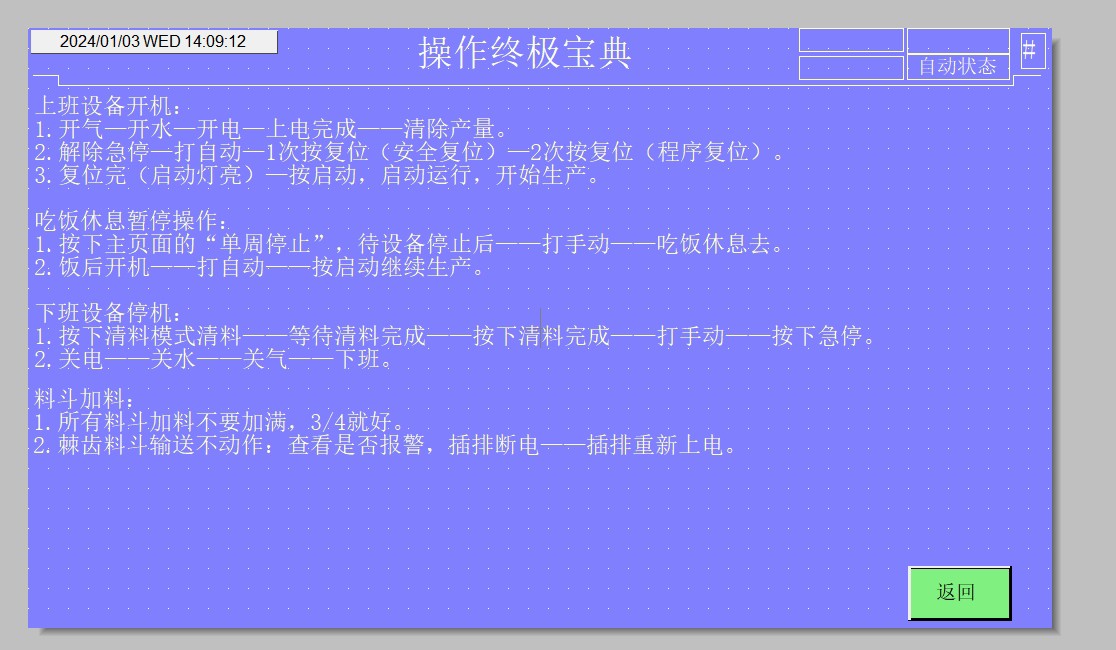

在触摸屏上设计界面前，需要先规划好各个工位的操作界面。比如，主界面上可以显示当前工位的状态、运行时间、报警信息等。

以下是一个简单的触摸屏界面设计代码片段：

plc 复制代码

// 触摸屏界面数据传输
READ_TOUCHSCREEN_DATA touchscreen_data;
SHOW_DATA_ON_SCREEN touchscreen_data;

这段代码用于读取触摸屏上的数据并显示在界面上。

这个项目中有三个伺服电机，主要用于控制不同的工位。如何让三个伺服协同工作，成了一个不小的挑战。

在使用伺服之前，需要先对伺服进行参数配置。配置时，我们需要根据伺服的负载、速度等参数来设置相关的参数值。

plc 复制代码

// 伺服参数配置
SET_SERVO_PARAM servo1_param;
SET_SERVO_PARAM servo2_param;
SET_SERVO_PARAM servo3_param;

这段代码用于配置三个伺服的参数。需要注意的是，每个伺服的参数可能都不一样，配置时一定要仔细。

在PLC程序中，伺服的动作需要通过循环程序来控制。以下是一个伺服动作程序的代码片段：

plc 复制代码

// 伺服循环控制
WHILE true DO
    MOVE servo1, position1;
    MOVE servo2, position2;
    MOVE servo3, position3;
    WAIT_COMPLETE;
ENDWHILE;

这段代码的作用是让三个伺服按照预设的位置进行移动，并等待动作完成后再继续下一个动作。

项目的程序结构很清晰，而且有完整的注释，这为我们的学习提供了很大的方便。

程序整体采用了模块化设计，分为以下几个主要模块：

程序中的注释非常详细，比如下面这段代码：

plc 复制代码

// 主程序
SET_PLC_CONFIG;  // 设置PLC配置
INIT_TOUCHSCREEN;  // 初始化触摸屏
INIT_SERVO;  // 初始化伺服
RUN_SYSTEM;  // 运行系统

每行代码都配有详细的注释，这样即使对PLC不太熟悉的同学，也能很快理解程序的逻辑。

这个三菱PLC组装机的项目是一个非常适合学习的资料。三菱FX3U的PLC功能强大，威纶通的触摸屏操作方便，三个伺服电机的运用也让项目更具挑战性。

通过这个项目，我不仅学习了三菱PLC的编程方法，还对伺服控制有了更深入的理解。对于想学习工业自动化控制的同学来说，这是一个不错的实践机会。

总的来说，这个项目资料很适合用来练习和学习，也希望大家能在实际操作中积累更多的经验。
