我们生产PCB的时候，为了方便查看文件和查询器件，会把PCB转化为PDF的格式。
1、装配图

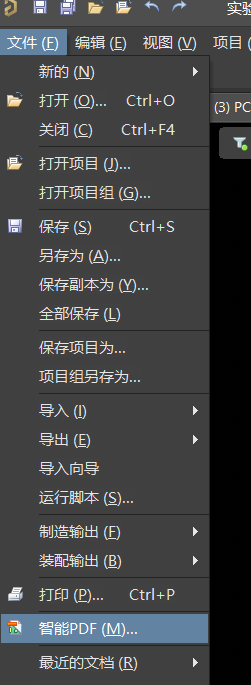

我们打开文件-智能PDF。

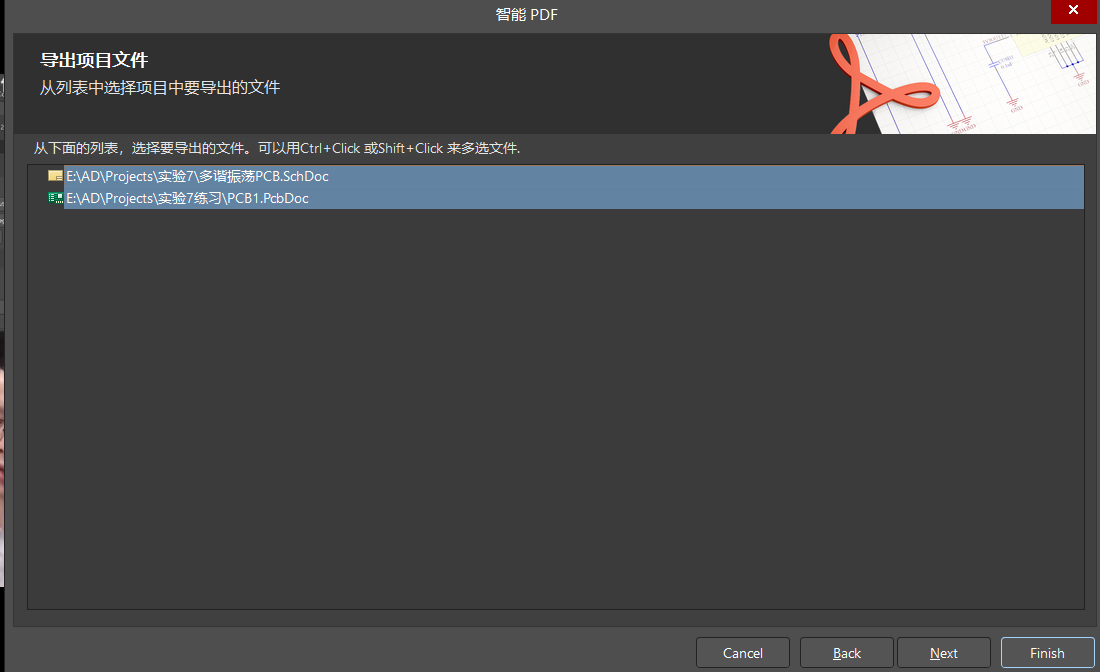

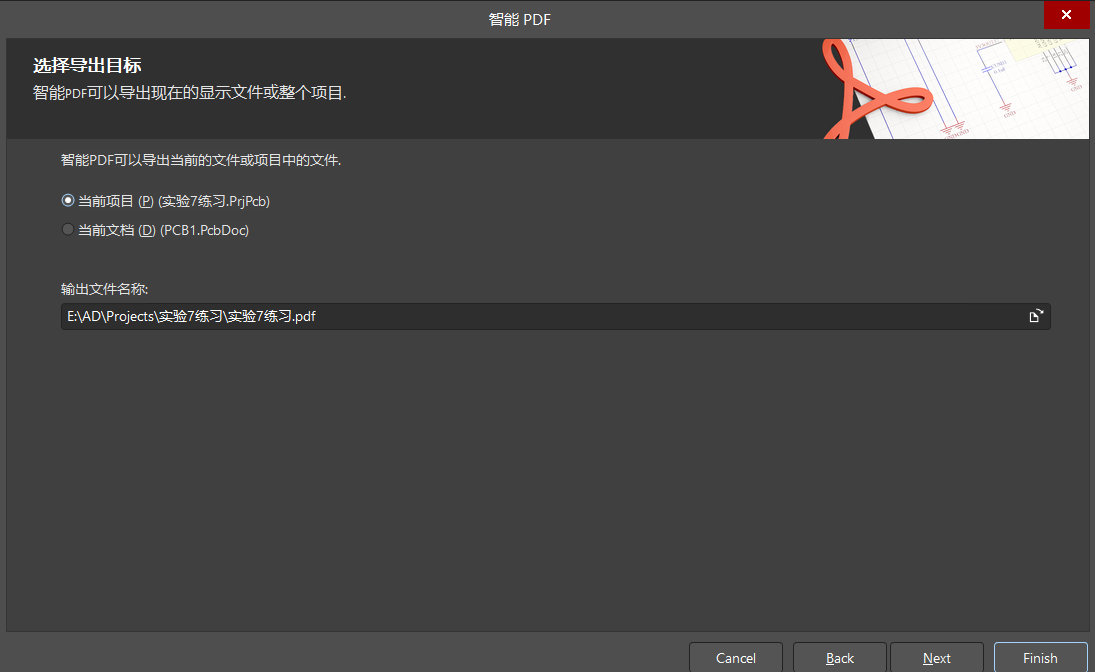

可以选择整个工程，也可以选择当前文档。

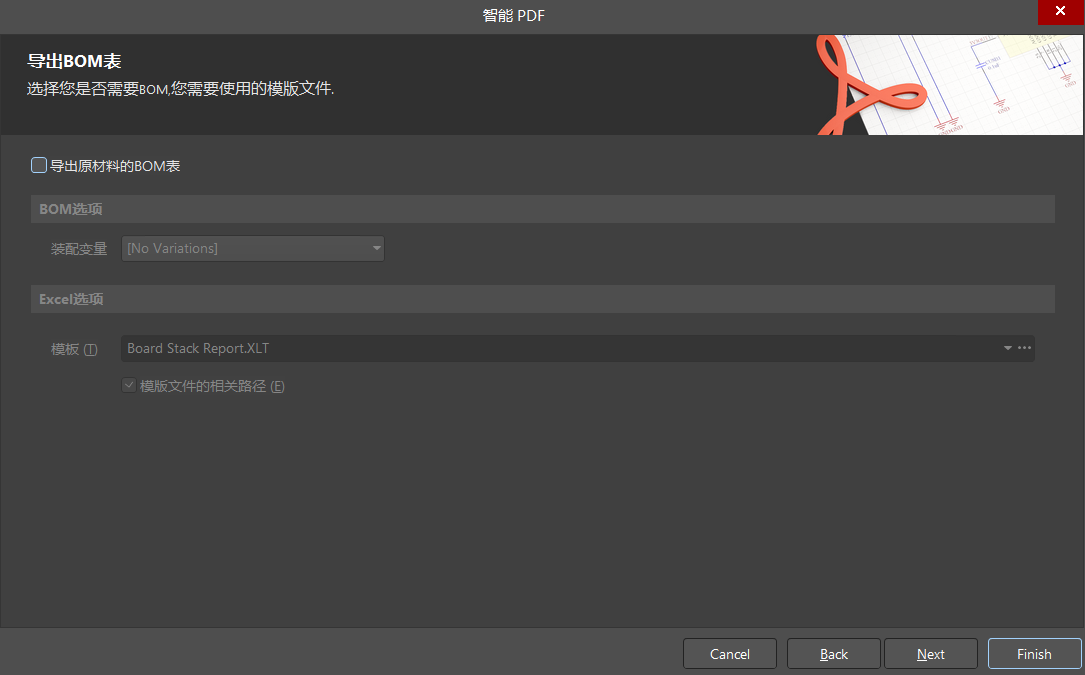

如果不需要BOM，我们就取消勾选。

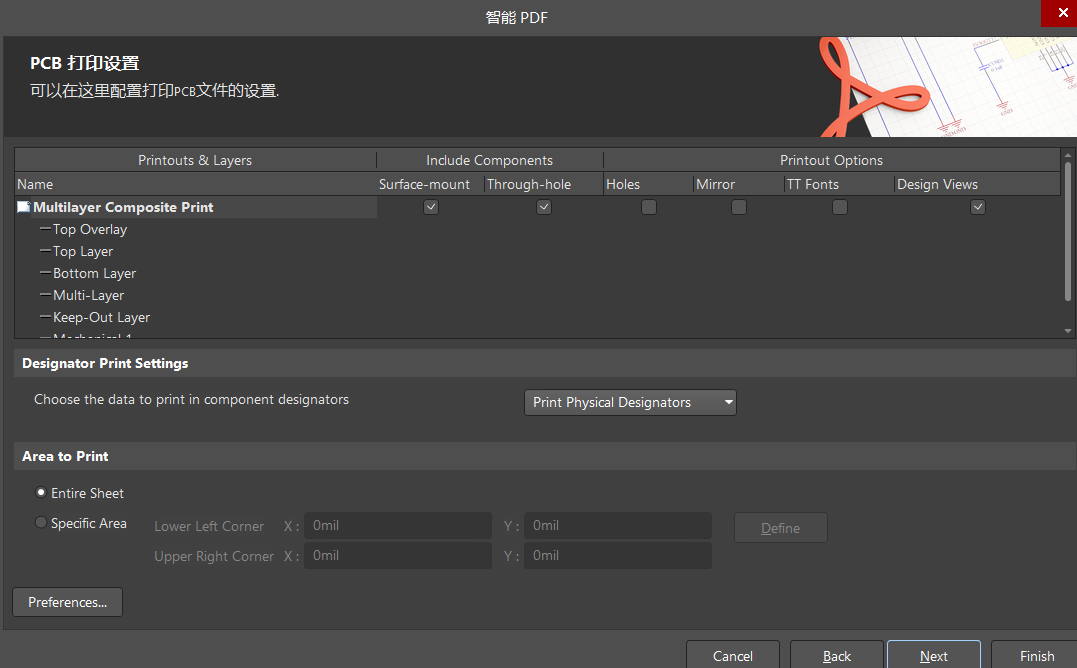

接下来是打印设置界面。

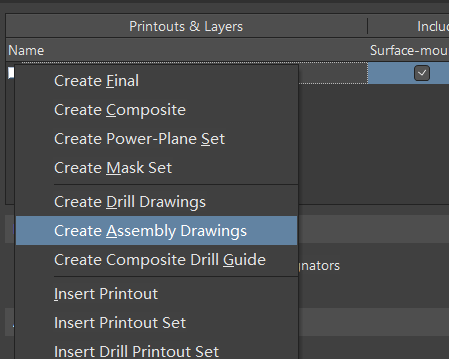

我们右键multilayer composite print,点击create assembly drawings。

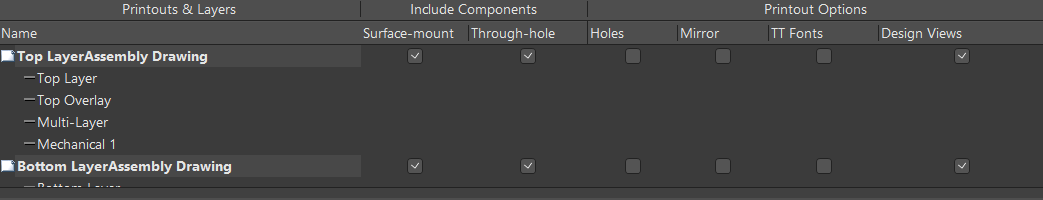

我们对顶层和底层分别创建，如下图所示。可以看到一个装配图有四个层。

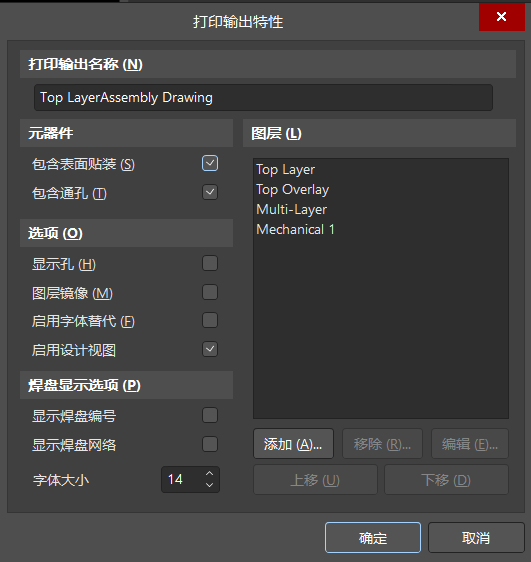

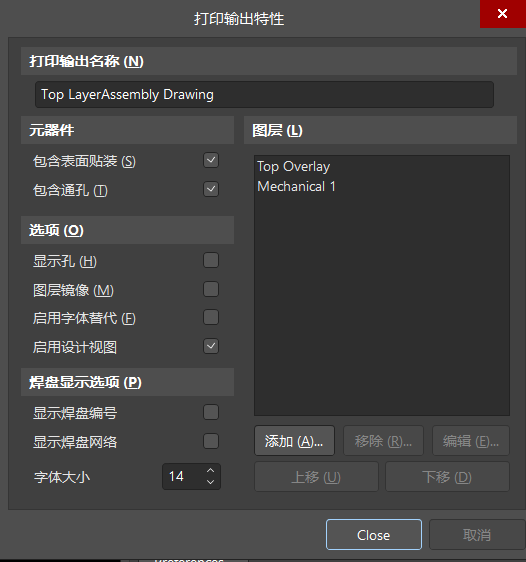

我们双击top layerassembly drawing，弹出打印输出特性，
我们可以看到有顶层布线层，顶层丝印层，机械层和multi-layer。我们需要留下顶层丝印层，机械层和顶层阻焊层。我们选中不需要的层，点击移除。

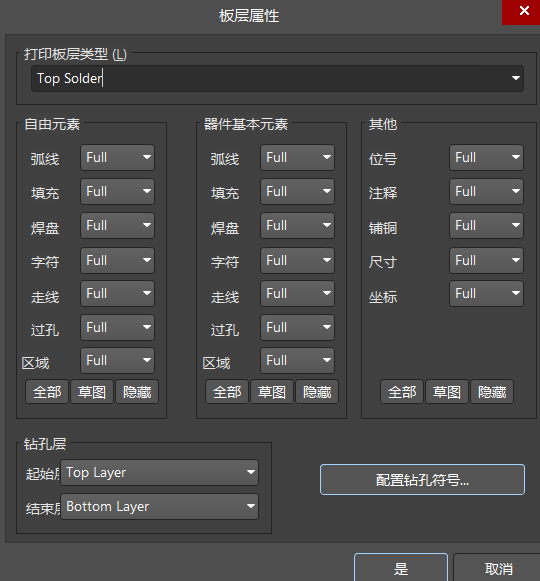

我们点击添加，在打印板层类型中选择top solder，点击是。

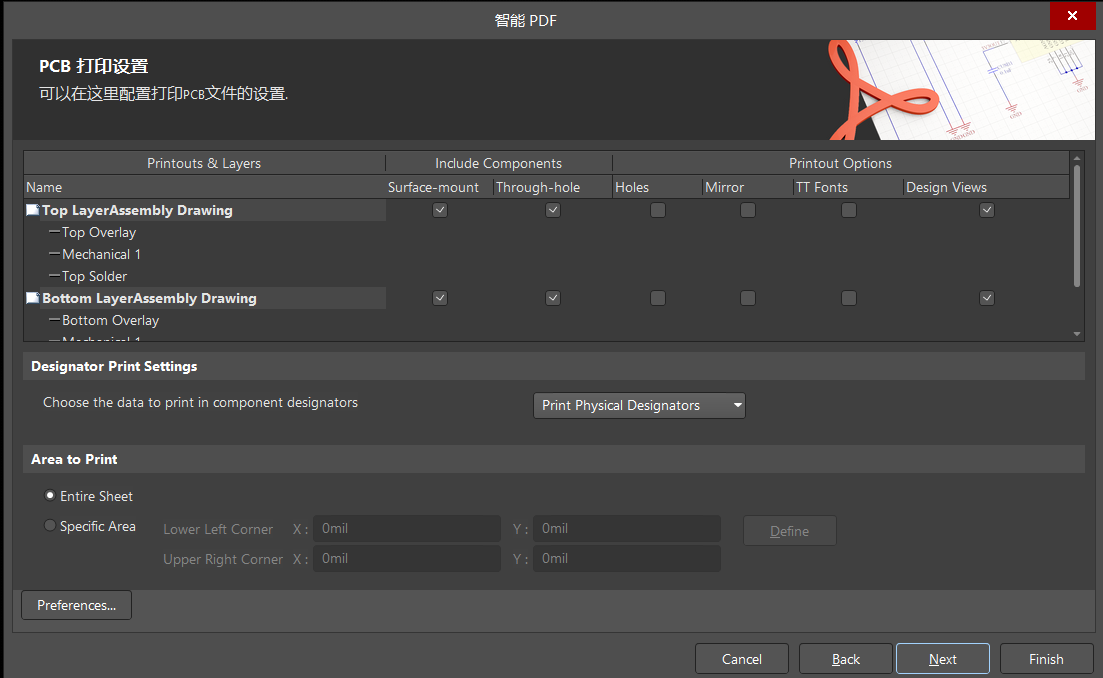

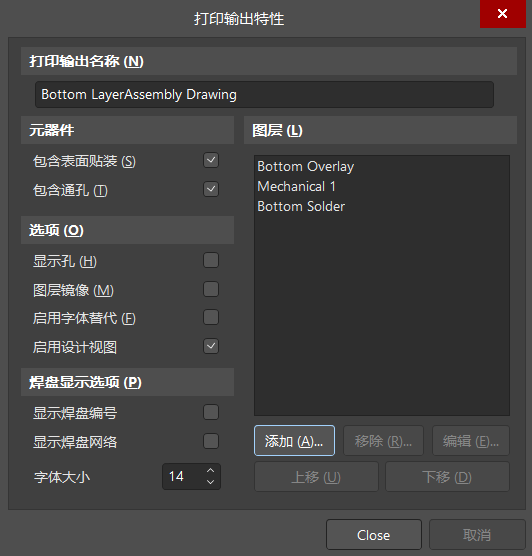

创建完毕后，我们就看到出现了这三层。

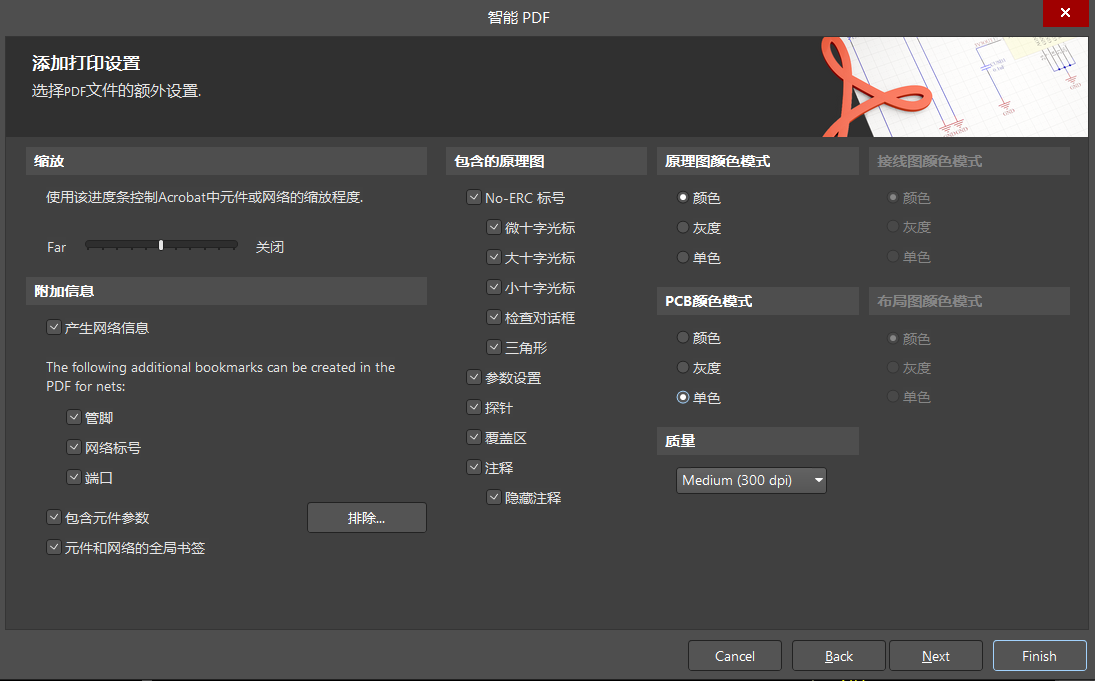

我们点击继续，把包含元件参数勾选上。

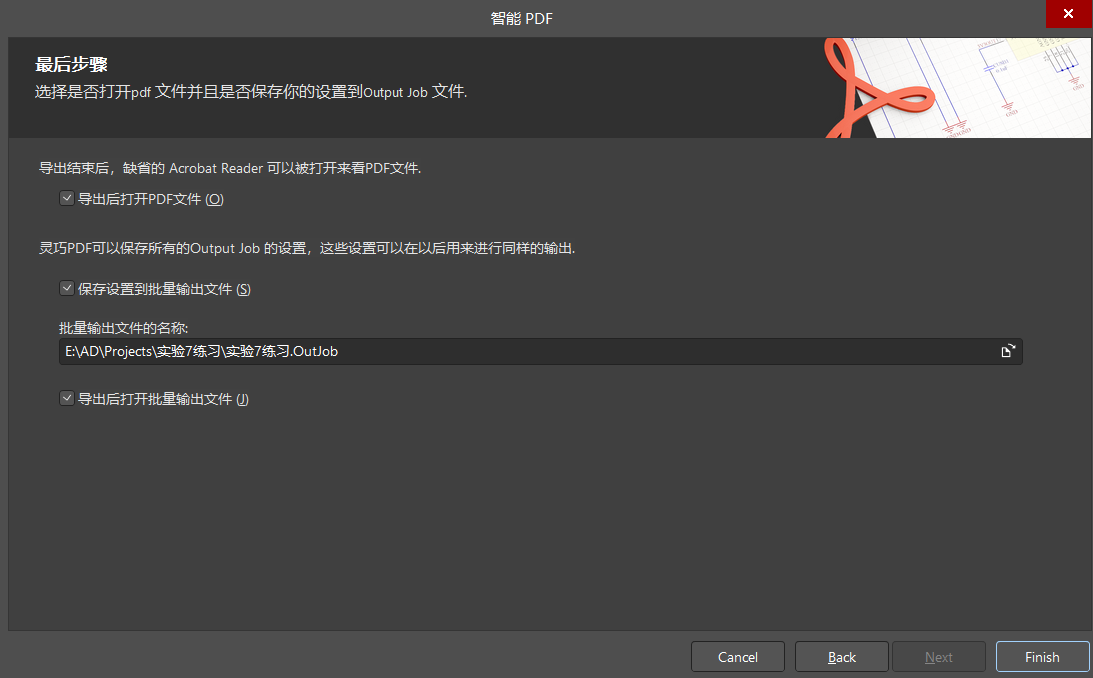

点击继续。

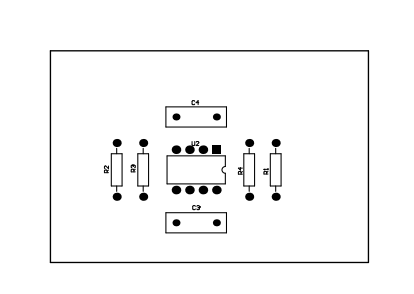

我们可以看到已经导出了顶层的装配图，同时还有底层的装配图和原理图。
2、线路输出
同样，我们在打开智能PDF。从下个页面开始有所变化。
我们把原来的层删掉。

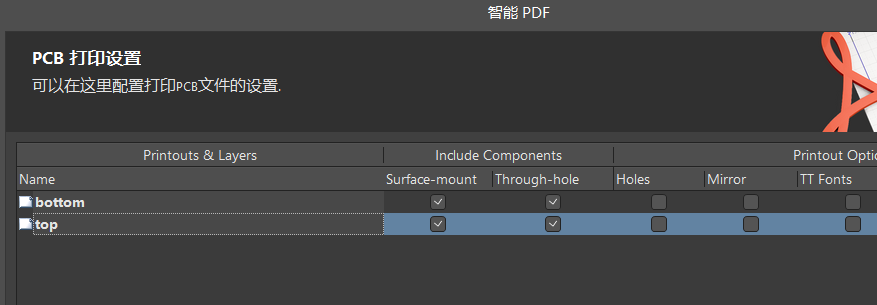

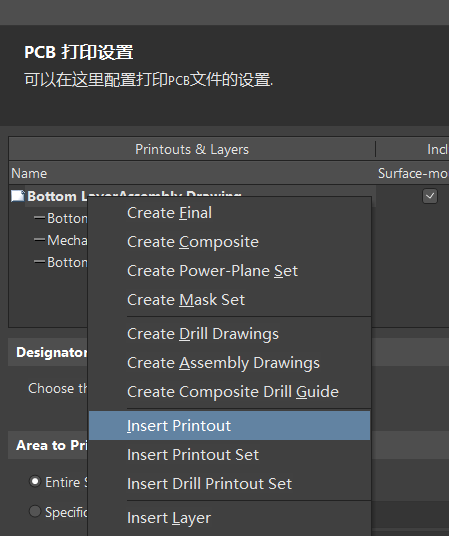

同时，我们右键，点击insert printout，然后进行改名。

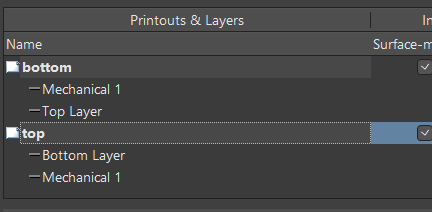

我们按之前的方式，添加机械层和对应的层。

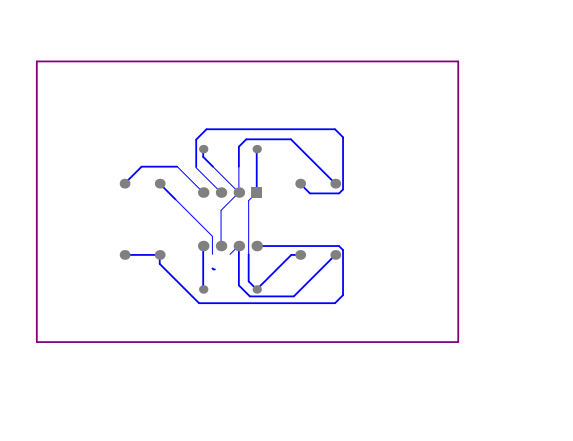

我们点击导出，就可以看到对应的线层。
