四旋翼无人机PID控制仿真模型 模型：四旋翼无人机动力学模型。 包含力方程组与力矩方程组 控制策略：用经典PID控制算法对其内环姿态和外环位置进行控制 内环姿态环，外环位置环 报告：有建模和仿真报告，很详细，简洁易懂。 下图展示
在无人机领域，四旋翼无人机凭借其独特的机动性和操作便利性，成为了研究热点。今天咱就来唠唠四旋翼无人机的PID控制仿真模型。
一、四旋翼无人机动力学模型
四旋翼无人机的动力学模型是其控制的基础，它主要包含力方程组与力矩方程组。
想象一下，四旋翼无人机在空中飞行，它受到来自四个旋翼产生的力和力矩的作用。力方程组描述了无人机在空间三个方向（x、y、z）上所受合力与运动的关系。以z方向为例（垂直方向），总的升力F等于四个旋翼升力之和，F = F*1 + F* 2 + F*3 + F*4，根据牛顿第二定律，F - mg = m\\ddot{z}，这里m是无人机质量，g是重力加速度，\\ddot{z}是z方向的加速度。
力矩方程组则关乎无人机的姿态变化，比如俯仰、滚转和偏航。以俯仰力矩M*x为例，M* x = l(F*2 - F* 4)，l是旋翼到无人机中心的距离，F*2和F*4分别是对应旋翼产生的升力，俯仰力矩决定了无人机在x轴方向的转动情况。
二、控制策略 - PID控制算法

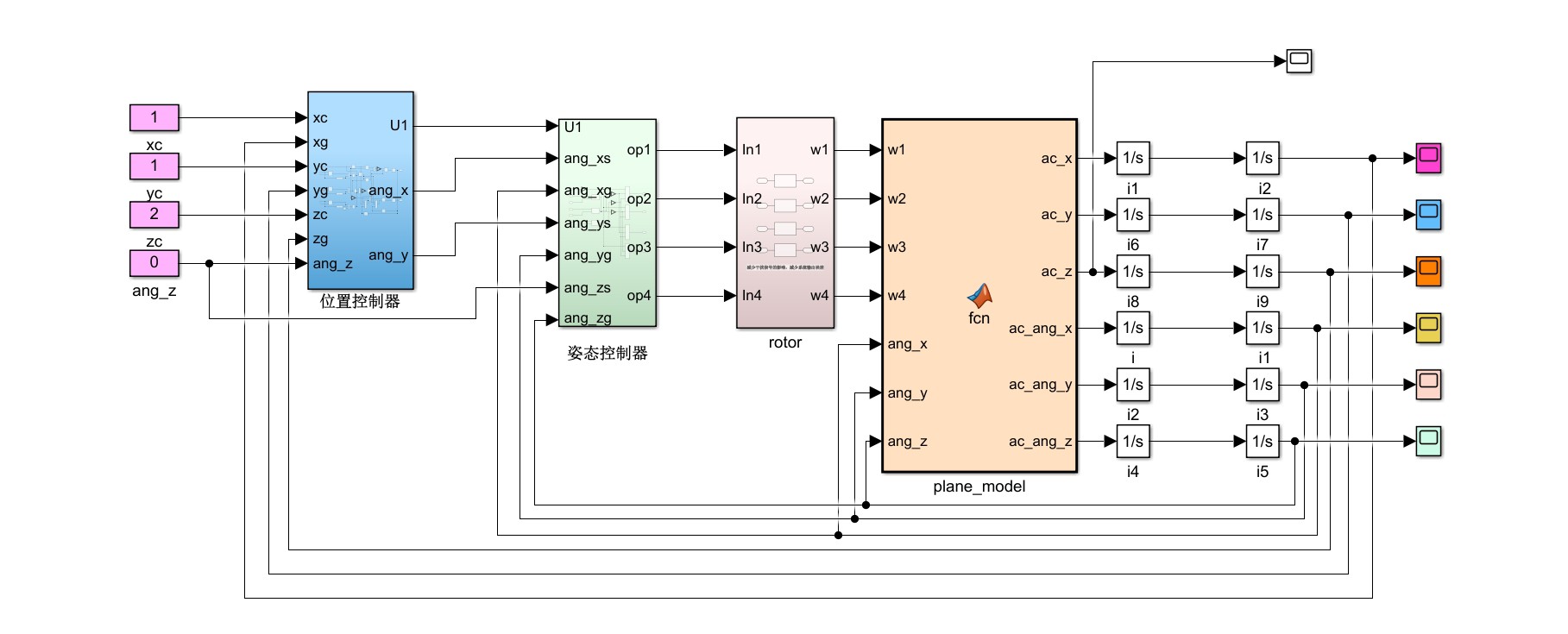

咱采用经典的PID控制算法来对四旋翼无人机的内环姿态和外环位置进行控制。
内环姿态环
姿态环主要负责稳定无人机的姿态，也就是控制无人机的俯仰角、滚转角和偏航角。以俯仰角控制为例，PID控制器的输入是期望俯仰角\\theta*{des}和实际俯仰角\\theta* {actual}的差值e*{\\theta} = \\theta*{des} - \\theta_{actual}。
python
# 简单的俯仰角PID控制代码示例
Kp_pitch = 1.0
Ki_pitch = 0.1
Kd_pitch = 0.01
integral_pitch = 0
prev_error_pitch = 0
def pitch_control(theta_des, theta_actual, dt):
global integral_pitch, prev_error_pitch
error_pitch = theta_des - theta_actual
integral_pitch += error_pitch * dt
derivative_pitch = (error_pitch - prev_error_pitch) / dt
control_signal_pitch = Kp_pitch * error_pitch + Ki_pitch * integral_pitch + Kd_pitch * derivative_pitch
prev_error_pitch = error_pitch
return control_signal_pitch代码分析：在这个代码片段中，首先定义了PID控制器的三个参数Kp*pitch（比例系数）、Ki* pitch（积分系数）和Kd*pitch（微分系数）。然后初始化积分项integral* pitch和上一次的误差preverrorpitch。在pitchcontrol**函数中，计算当前误差error pitch，更新积分项，计算微分项，最后根据PID公式得出控制信号controlsignalpitch。

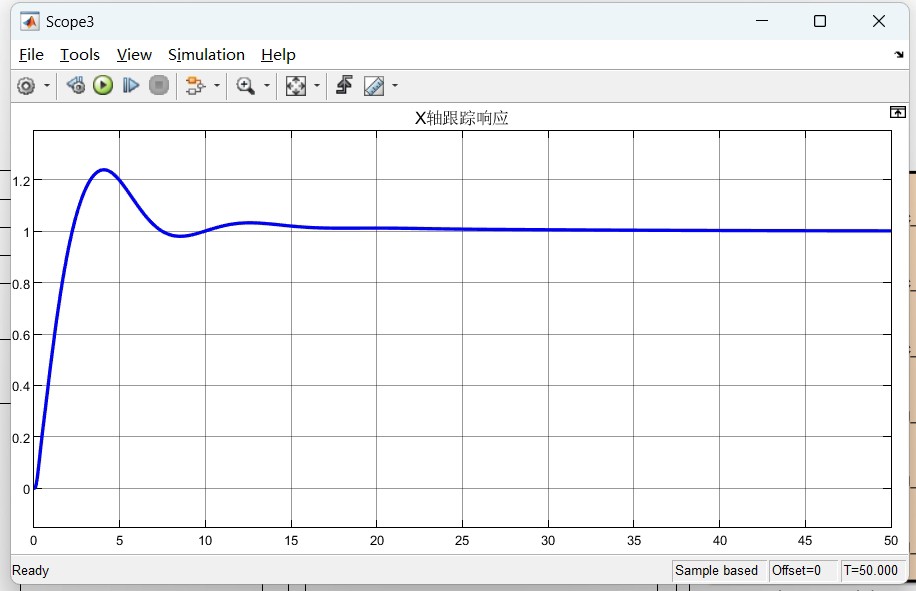

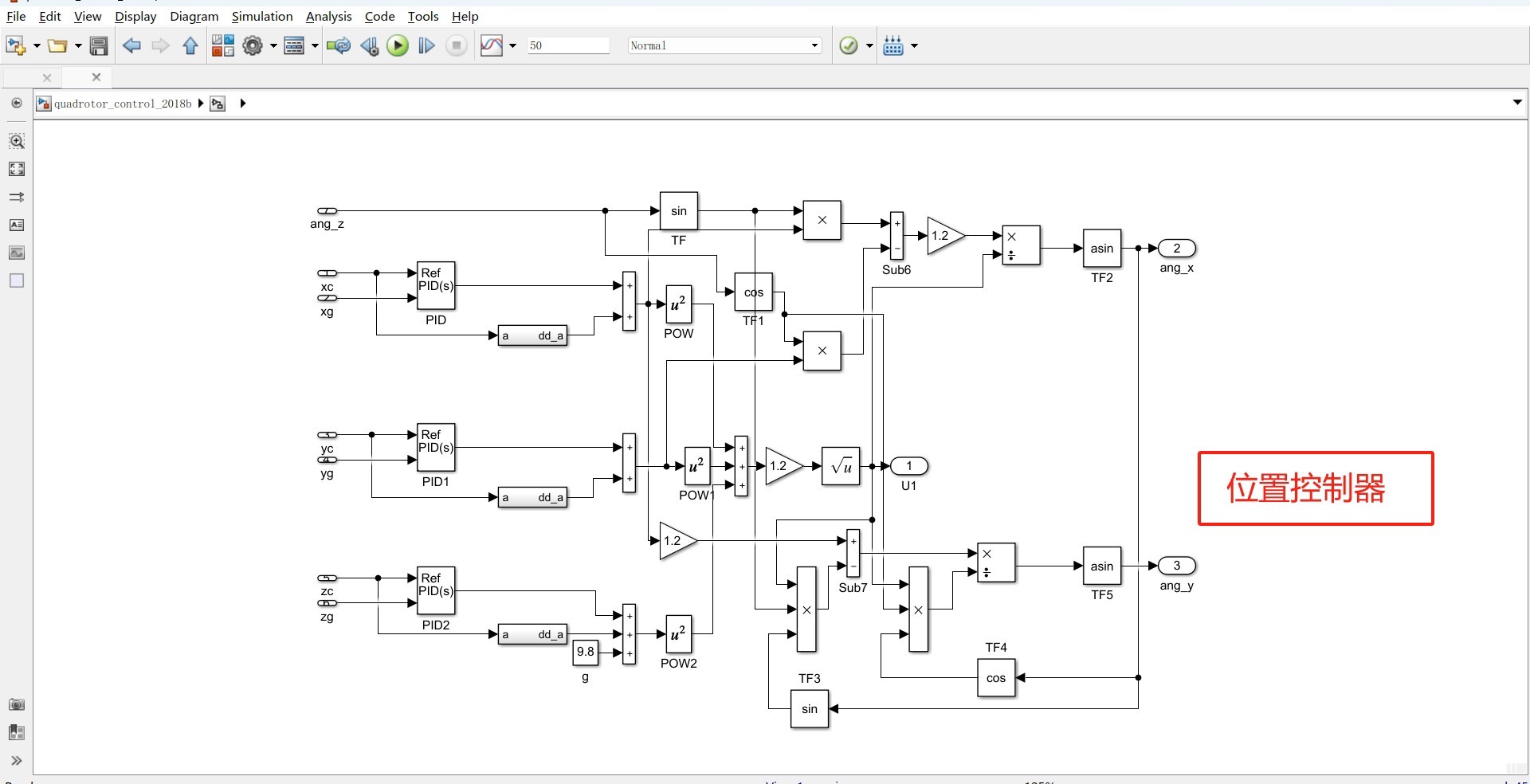

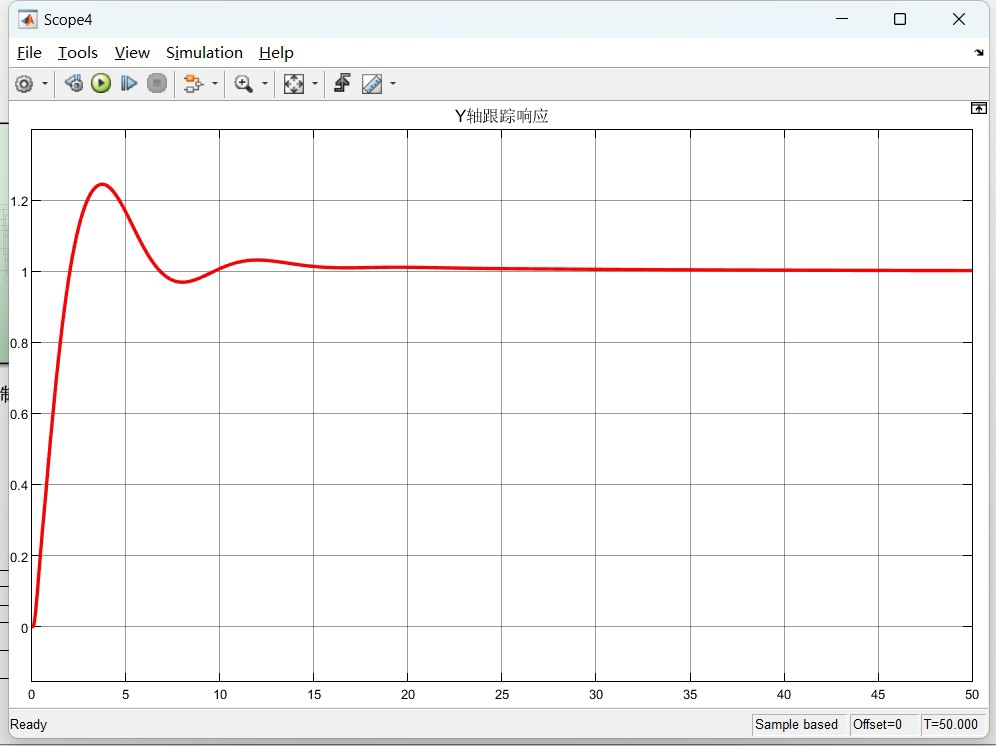

外环位置环

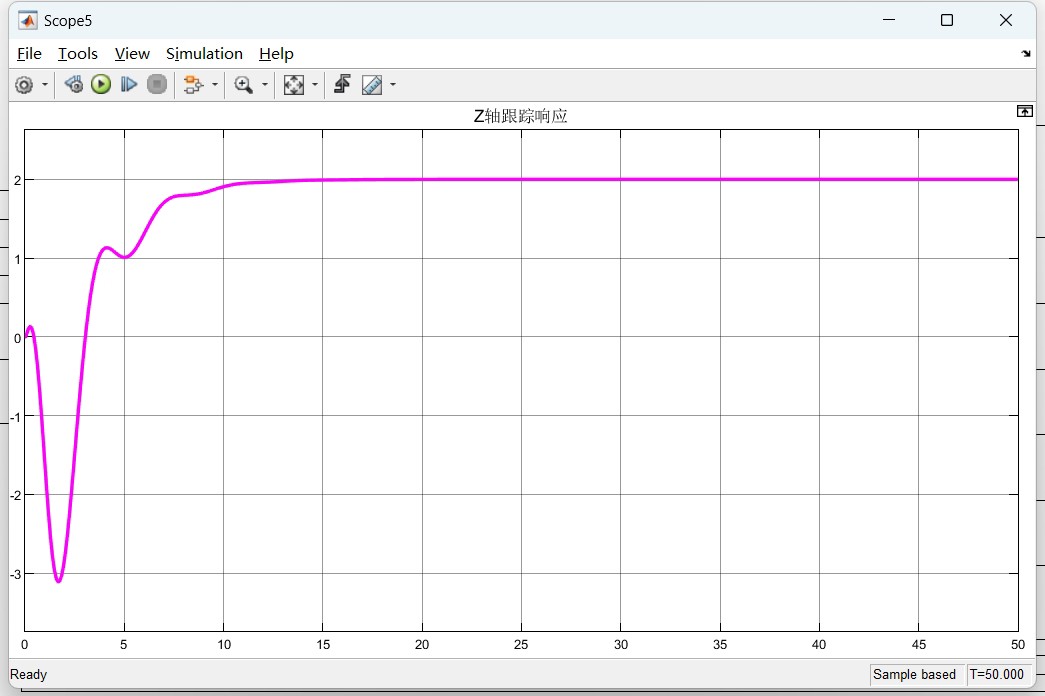

外环位置环负责控制无人机的空间位置，如x、y、z坐标。以z方向位置控制为例，同样，PID控制器的输入是期望高度z*{des}和实际高度z* {actual}的差值e*z = z*{des} - z_{actual}。
python
# 简单的高度PID控制代码示例
Kp_height = 2.0
Ki_height = 0.2
Kd_height = 0.02
integral_height = 0
prev_error_height = 0
def height_control(z_des, z_actual, dt):
global integral_height, prev_error_height
error_height = z_des - z_actual
integral_height += error_height * dt
derivative_height = (error_height - prev_error_height) / dt
control_signal_height = Kp_height * error_height + Ki_height * integral_height + Kd_height * derivative_height
prev_error_height = error_height
return control_signal_height代码分析：和姿态环类似，这里定义了高度控制的PID参数，初始化积分和上一次误差。在heightcontrol**函数里，通过计算误差、积分和微分项，得出用于高度控制的信号control signal_height。

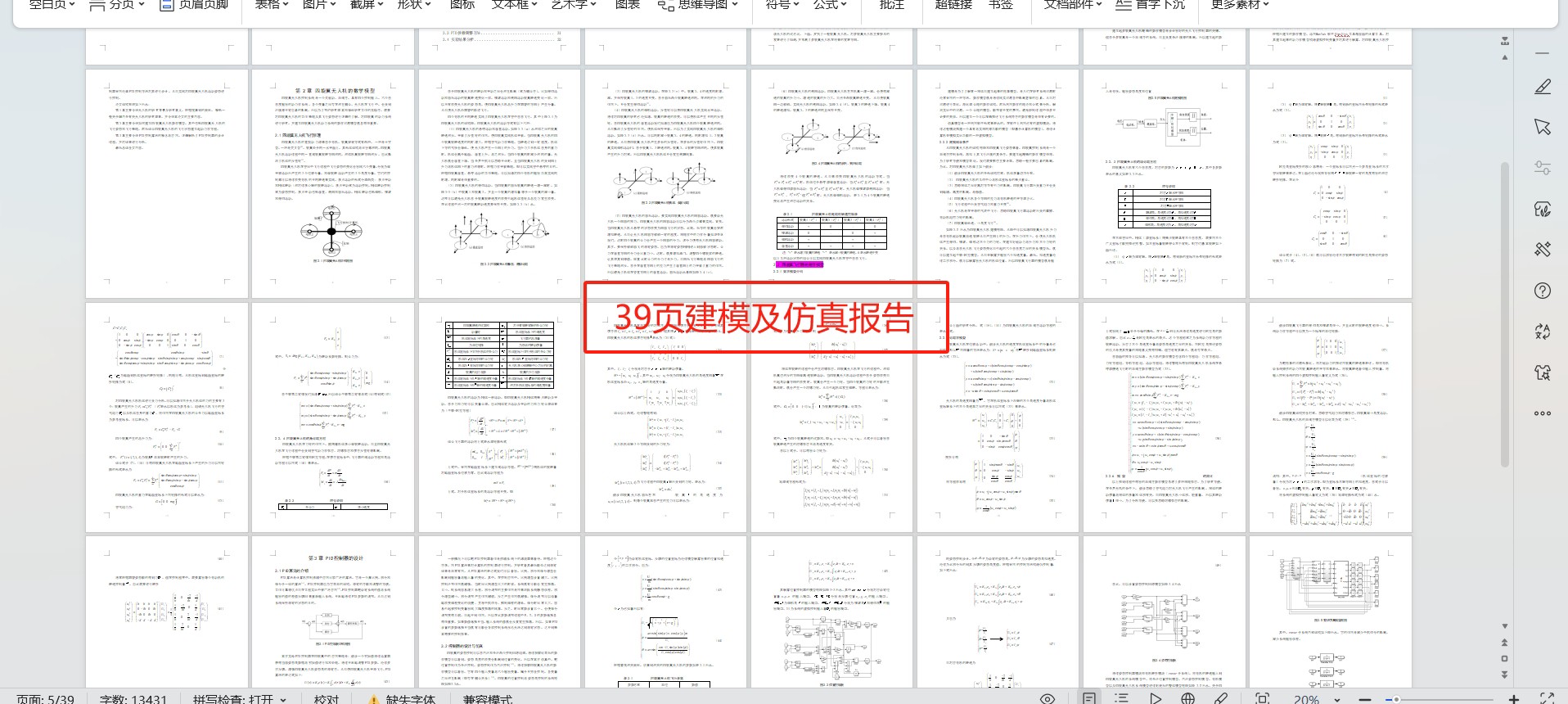

三、建模和仿真报告

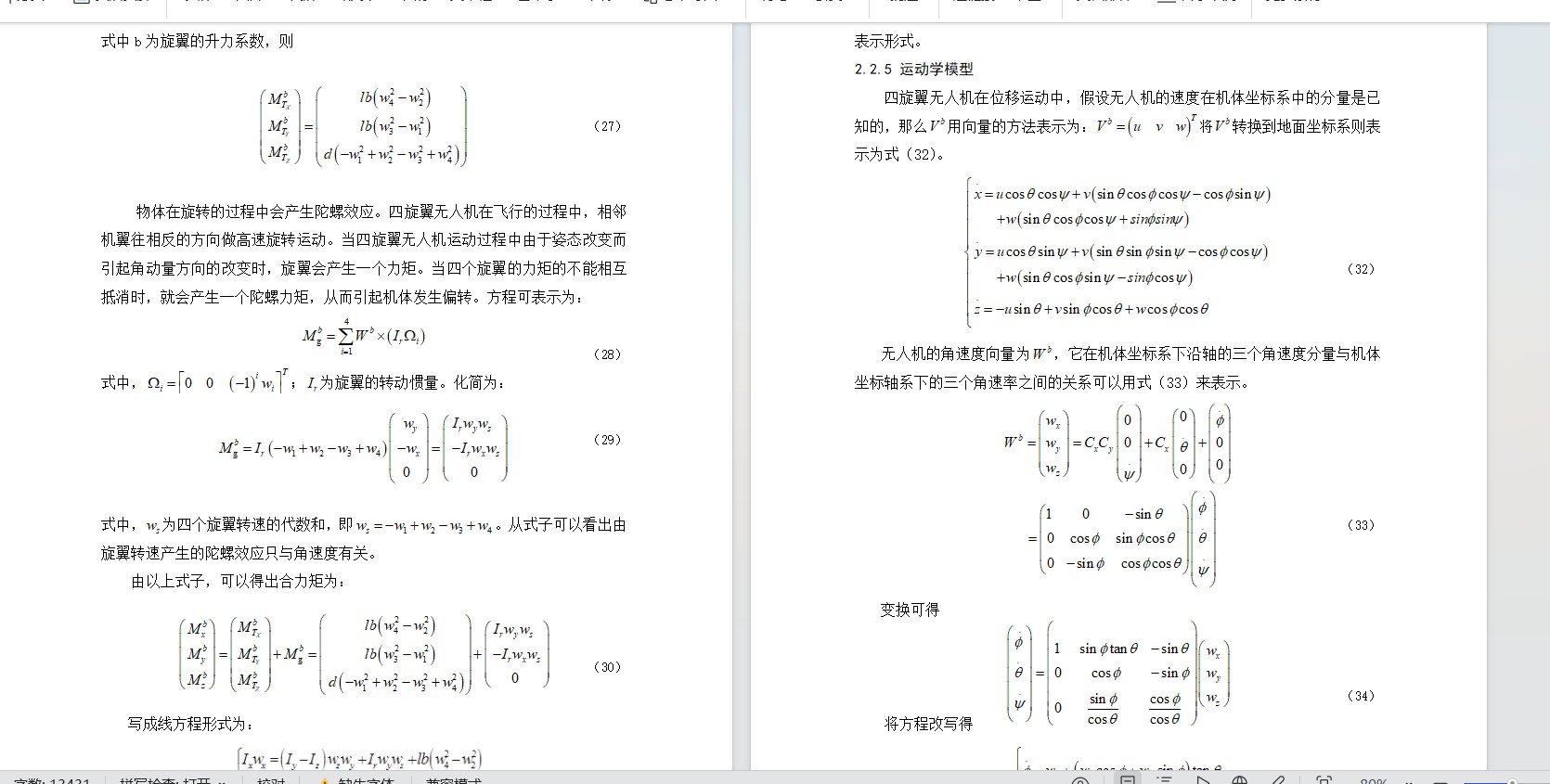

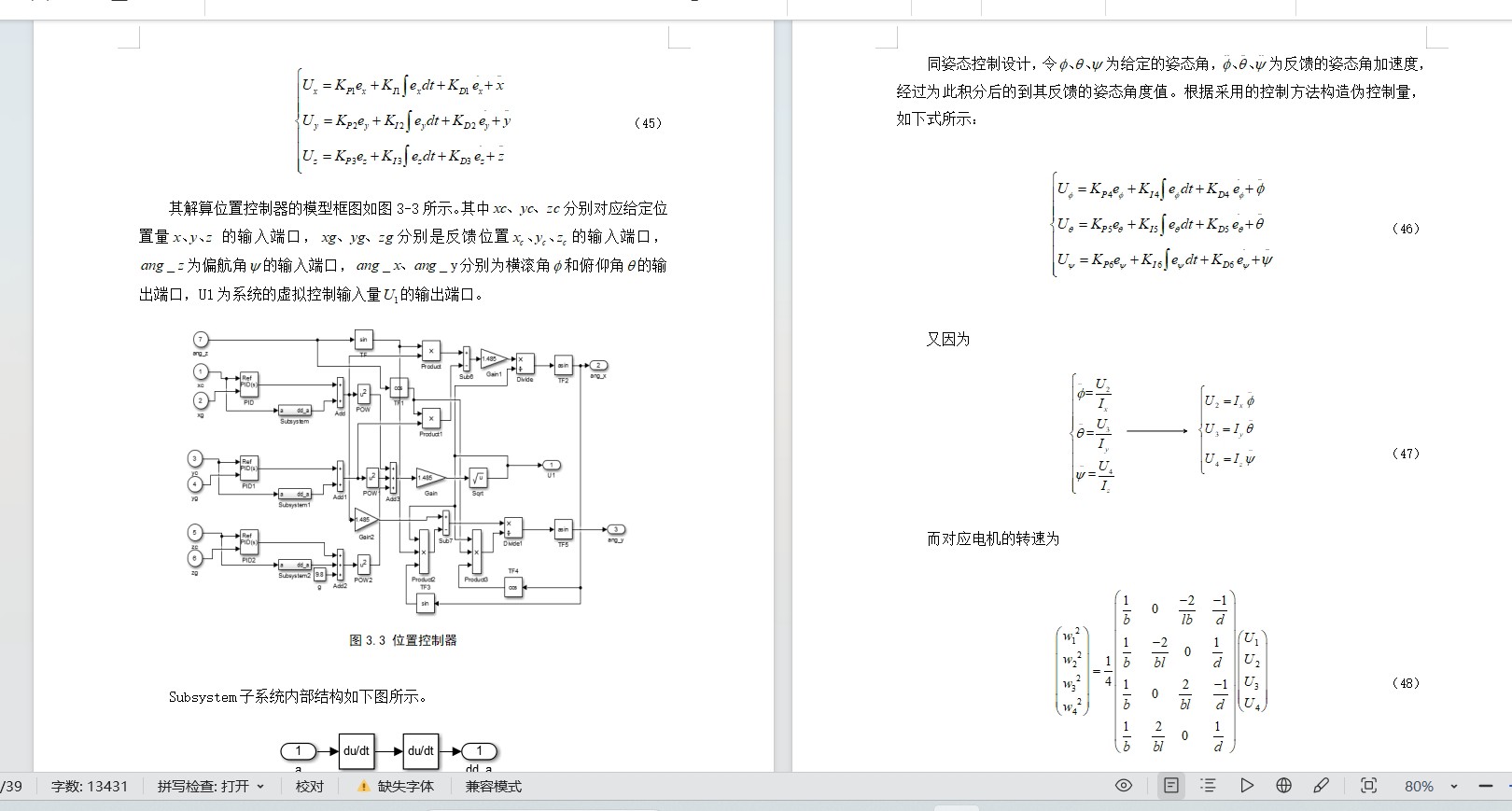

咱有详细且简洁易懂的建模和仿真报告，可惜这里没办法详细展开报告里的内容，不过大致思路就是依据前面提到的动力学模型建立数学模型，然后通过代码实现PID控制算法，并在仿真环境中进行测试。从报告里可以清晰看到无人机在各种设定条件下，姿态和位置如何精准地跟随期望输入，验证了PID控制策略在四旋翼无人机控制中的有效性。
通过对四旋翼无人机PID控制仿真模型的研究，我们对无人机的飞行控制有了更深入的理解，期待未来能在这个基础上玩出更多新花样！
