第六篇---3C电子连接器生产质量检测行业案例解析
往期回顾
智能破局焊接痛点！连接器 PIN 脚零缺陷检测方案，3C & 汽车电子质控利器
在 3C 电子产业高速发展的当下，连接器作为设备信号传输与电路连接的核心部件，其品质直接决定终端产品的性能与使用寿命。然而传统人工质检模式，早已难以匹配规模化生产对效率与精度的严苛要求。维视智造凭借 20 年行业积累、10000 + 实战经验，创新推出2D+3D 融合智能视觉检测方案，为 3C 电子连接器缺陷检测提供一站式解决方案，破解行业质检痛点。
本文是维视智造「端子与连接器检测」行业解决方案系列的第六篇。在前五篇深入剖析端子与连接器核心检测场景的基础上，本期将结合近期成功交付的实战案例，详细解读智能视觉检测方案在 3C 电子连接器生产质检中的落地实践，为企业实现视觉智能化升级提供可落地的参考范式。

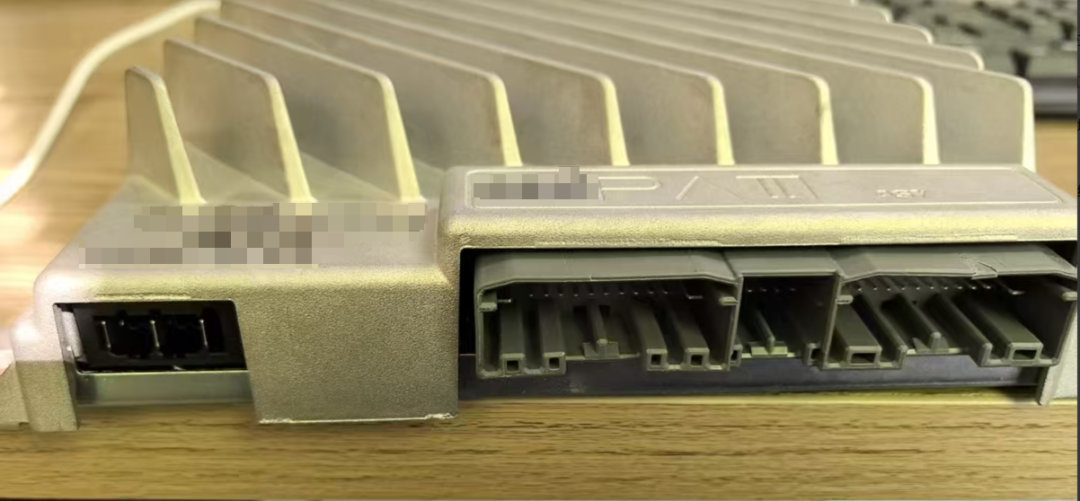

一、核心检测需求：聚焦连接器关键质量点
针对连接器生产，核心检测需求集中于三大关键维度：
1.窗口壳体缺料检测：精准识别窗口壳体是否存在材料缺失、破损等缺陷，避免因壳体不完整导致的连接松动、防护失效问题；
2.PIN 针歪斜检测：严格把控 PIN 针的安装姿态，检测是否存在倾斜、偏移等情况，防止因 PIN 针歪斜造成的接触不良、信号中断故障；
3.PIN 针高度检测：精确测量 PIN 针的高度尺寸，确保符合设计标准，避免因高度偏差导致的装配困难、连接失效风险。
二、传统检测现状：人工检测难以突破效率与精度瓶颈
目前，3C 电子行业连接器质检仍以人工检测为主，该模式在实际应用中存在显著短板，难以满足规模化生产的质量管控需求：
-
检测效率低：人工逐件检查需消耗大量时间，面对 3C 电子行业高速的生产节拍，易出现检测滞后，导致产线拥堵；
-
检测精度不稳定：依赖人眼判断，受检测人员视力、疲劳度、经验差异等因素影响，对细微缺陷的识别率低，漏检、误检率高；
-
标准不统一：人工检测缺乏量化标准，不同人员判定结果存在差异，导致产品质量一致性差，增加下游客户投诉风险。
三、核心检测难点：静态检测中的精度与稳定性挑战
在连接器缺陷检测场景中，静态检测模式下的两大核心难点，进一步加剧了质检难度：
1.来料位置精度影响：连接器来料在检测平台上的摆放位置存在偏差，若无法精准定位，易导致检测区域偏移，出现 "漏检" 或 "误判"；
2.来料平整度干扰：部分连接器因生产工艺问题存在轻微变形、不平整情况，会影响图像采集的清晰度与完整性，干扰算法对缺陷的精准识别，降低检测稳定性。
四、维视智造解决方案：2D+3D 融合，实现全维度精准检测
针对 3C 电子行业连接器检测的需求与难点，维视智造创新采用 "2D 视觉 + 3D 视觉" 融合方案，通过多技术协同，攻克传统检测痛点，实现高效、精准的质量管控：

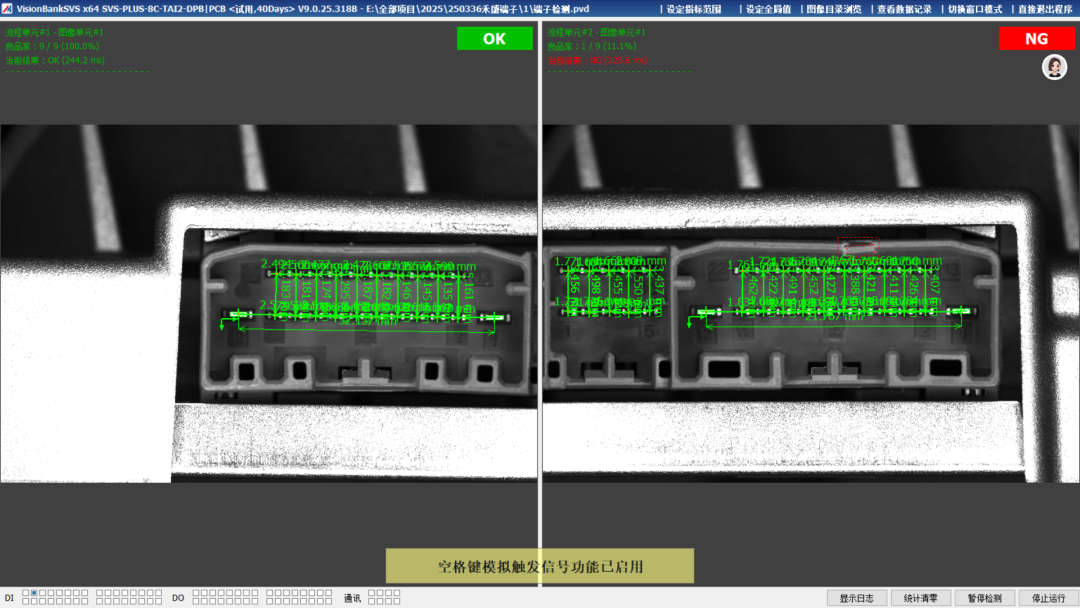

► （一）2D 视觉：精准识别缺陷与定位
1.PIN 针缺失检测：利用 2D 视觉系统捕捉 PIN 针端头的白色端点特征信息，通过算法比对标准模板，快速判断 PIN 针是否存在缺失，识别准确率达 99.9% 以上；
2.PIN 针位置偏移检测：通过高精度镜头采集连接器图像，测量 PIN 针之间的间距尺寸，与预设标准值进行对比，精准判定 PIN 针是否发生偏移，位置检测精度可达 ±0.01mm，有效规避歪斜风险。

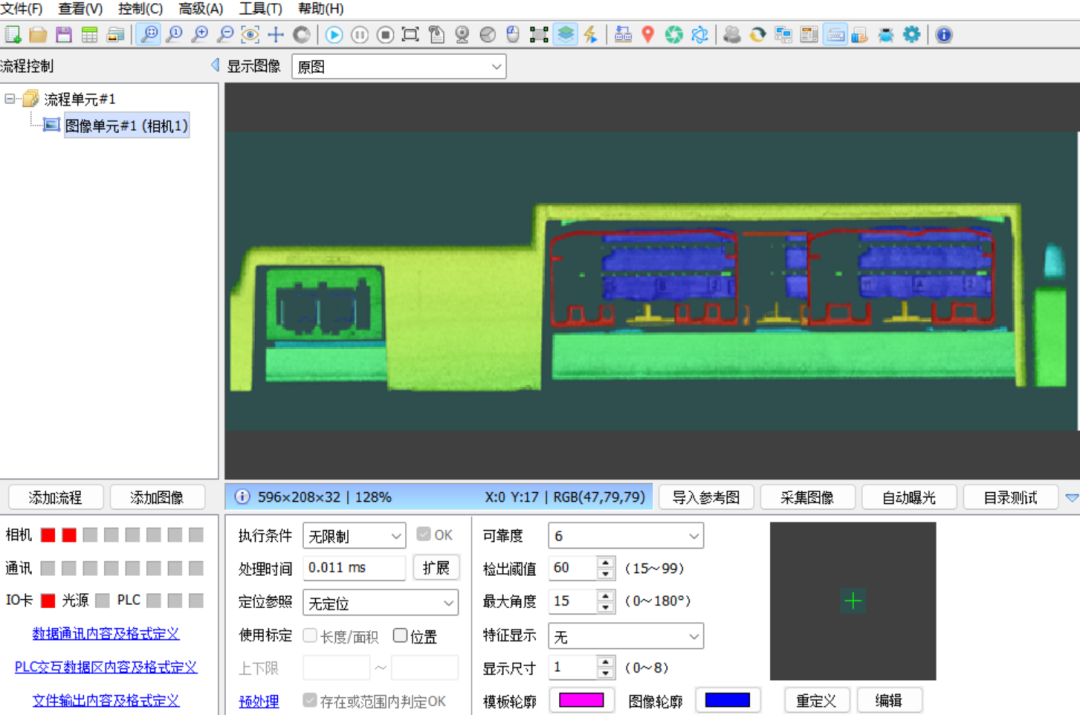

► （二）3D 视觉：精确测量，攻克高度检测难题
针对 PIN 针高度检测这一关键需求，引入 3D 相机技术，通过三维立体成像，精准获取 PIN 针的高度数据：
1.3D 视觉系统可穿透平面图像的局限，直接测量 PIN 针顶端与基准面的垂直距离，不受表面反光、颜色差异等因素干扰；
2.高度测量精度可达 ±0.005mm，远高于人工测量精度，且数据可实时量化存储，确保每一件产品的高度尺寸都符合设计标准。
五、方案核心价值：为 3C 电子企业带来品质与效益双重提升
维视智造连接器缺陷检测方案落地后，为 3C 电子企业带来多维度价值升级：
-
检测精度飞跃：2D+3D 技术融合，实现缺陷全覆盖识别与高精度测量，漏检率降至 0.1% 以下，产品出厂合格率显著提升；
-
检测效率提升：检测速度较人工提升 5-10 倍，可完美匹配 3C 电子产线的高速生产节拍，减少产线等待时间；
-
成本显著降低：替代传统人工质检，减少 50% 以上质检人员配置，同时降低因漏检、误检导致的返工、报废成本；
-
数据可追溯：所有检测数据（缺陷类型、尺寸数据、判定结果、检测时间等）实时存储，形成完整质量台账，支持一键追溯，为生产工艺优化提供数据支撑。
六、不止 3C 电子：全领域适配精密检测需求
不止于 3C 电子行业，在汽车电子、消费电子、工业控制等所有涉及连接器生产的领域，随着质量管控要求的持续升级，从 "人工检测" 转向 "智能视觉检测" 已成为企业提升核心竞争力的必然选择。
如果您的产线正被连接器缺陷检测效率低、精度差、标准不统一等问题困扰，维视智造可依托丰富的行业经验，为您提供 "通用 + 定制" 相结合的智能视觉检测方案，助力突破质检瓶颈！
