基于Matlab/simulink的双电机建模驱动控制仿真模型：探索纯电与混动汽车世界

基于Matlab/simulink的双电机建模驱动控制仿真模型（可以嵌套到整车模型中） ------纯电动、混合动力汽车基于simulink建模话不多说，看图

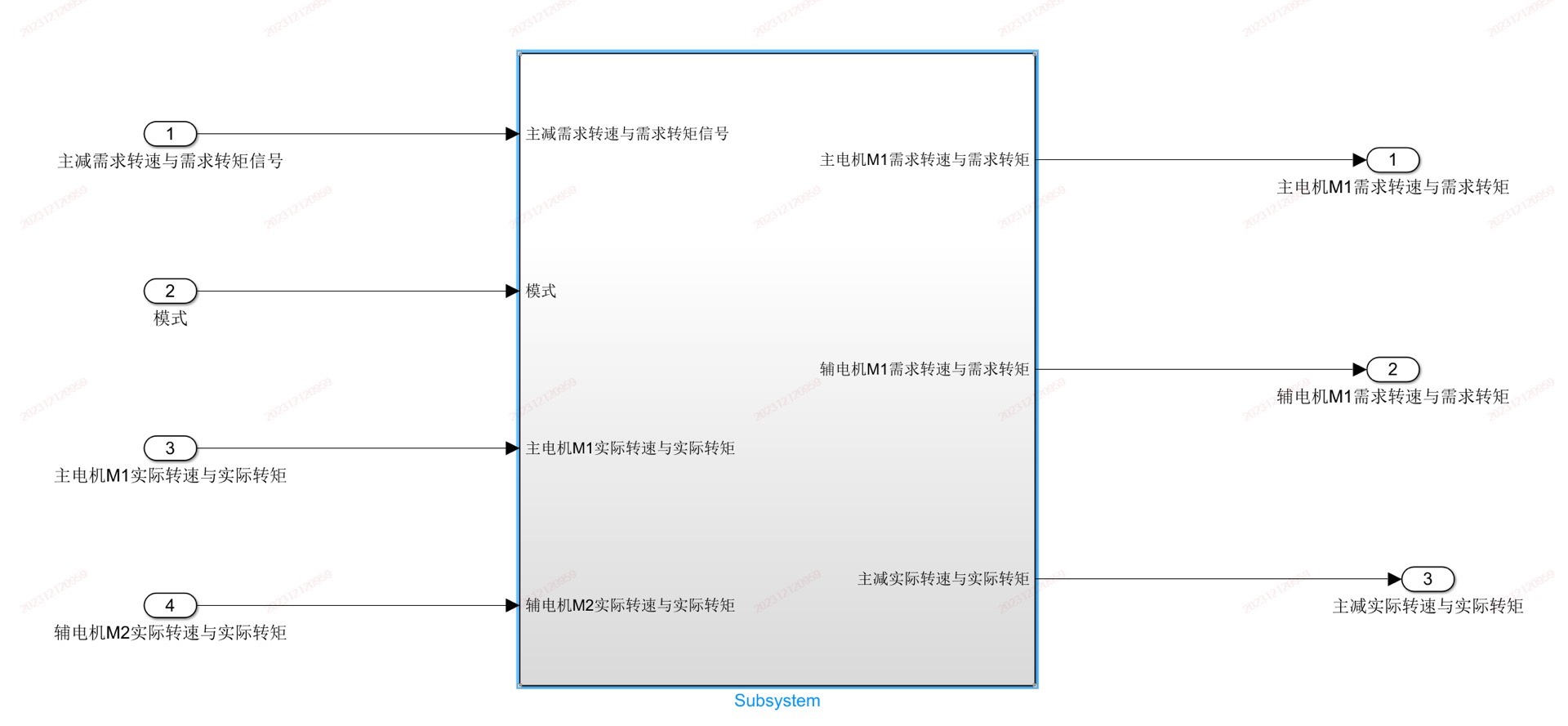

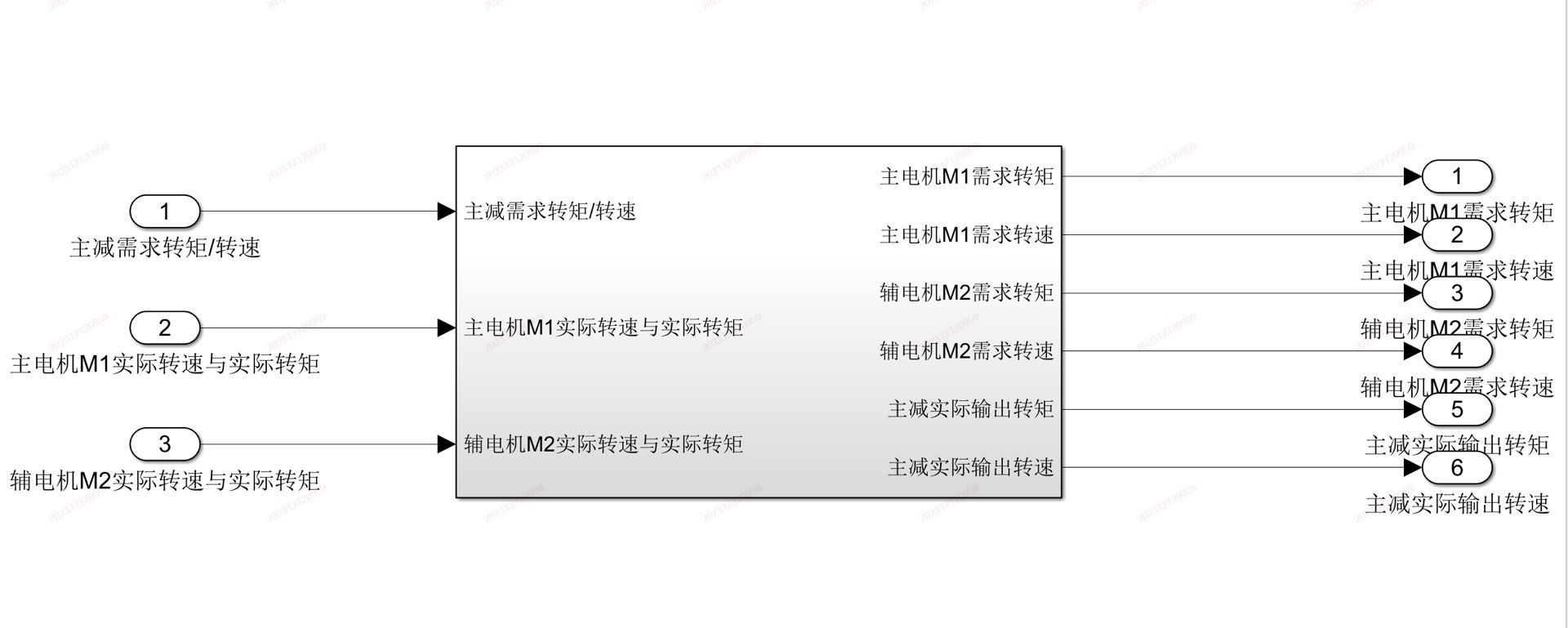

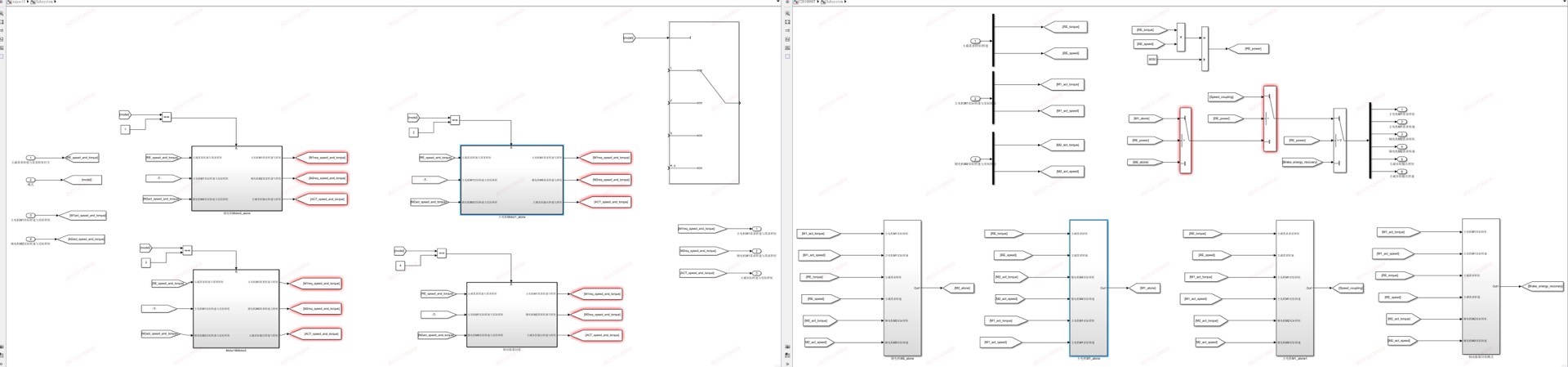

在汽车行业向新能源转型的浪潮中，纯电动和混合动力汽车的研发至关重要。今天咱们就唠唠基于Matlab/simulink搭建的双电机建模驱动控制仿真模型，这模型还能嵌套到整车模型里，厉害得很。话不多说，先上图。

双电机建模基础

在Simulink里搭建双电机模型，首先得明确电机的数学模型。以永磁同步电机（PMSM）为例，它的电压方程可以写成：

\begin{cases}

u*{dq}^s = R* si*{dq}^s + \frac{d\psi* {dq}^s}{dt} \pm \omegae \psi{dq}^s \\

\psi*{dq}^s = L* {dq}i*{dq}^s \pm \psi*f

\end{cases}

这里 \( u*{dq}^s \) 是定子电压， \( i* {dq}^s \) 是定子电流， \( Rs \) 是定子电阻， \( \psi {dq}^s \) 是定子磁链， \( L*{dq} \) 是电感， \( \omega*e \) 是电角速度， \( \psi_f \) 是永磁体磁链。

在Simulink里实现这个模型，咱们可以利用Simscape Electrical模块库。下面简单贴一段创建PMSM模型的代码片段（Matlab Script形式，用于辅助理解模型搭建思路，实际Simulink中是图形化操作）：

matlab 复制代码

% 定义电机参数
Rs = 0.1; % 定子电阻
Ld = 0.005; % d轴电感
Lq = 0.005; % q轴电感
psi_f = 0.175; % 永磁体磁链
p = 4; % 极对数

% 创建PMSM模型
motor = simscape.electrical.machines.PermanentMagnetSynchronousMachine('StatorResistance',Rs,...
    'd - axisInductance',Ld,'q - axisInductance',Lq,'MagnetFlux',psi_f,'NumberofPoles',p);

这段代码里，咱们设置了电机的关键参数，然后创建了永磁同步电机对象 motor。在Simulink模型中，这些参数会对应到PMSM模块的设置里，直接影响电机的运行特性。

驱动控制策略

对于双电机驱动，常见的控制策略有转矩分配控制。比如在纯电动汽车里，根据驾驶员的加速踏板信号，要合理分配两个电机的转矩。假设咱们采用一种简单的基于车速的转矩分配策略，代码如下：

matlab 复制代码

function [T1, T2] = torque_allocation(v, T_demand)
    if v < 30 % 车速小于30km/h
        T1 = 0.6 * T_demand;
        T2 = 0.4 * T_demand;
    else
        T1 = 0.4 * T_demand;
        T2 = 0.6 * T_demand;
    end
end

在这个函数里，输入车速 v 和总需求转矩 T_demand，根据车速不同分配给两个电机不同比例的转矩。在Simulink里，可以用MATLAB Function模块调用这个函数实现转矩分配。这样就能根据车辆不同行驶工况，灵活调整双电机的驱动转矩，提升车辆的性能和效率。

嵌套到整车模型

要把双电机模型嵌套到整车模型里，得考虑车辆动力学。整车的纵向动力学方程大概是这样：

F*{net} = m \frac{dv}{dt} = F* {t1} + F*{t2} - F*{r} - F_{aero}

这里 \( F*{net} \) 是车辆受到的合力， \( m \) 是整车质量， \( F* {t1} \) 、 \( F*{t2} \) 是两个电机产生的驱动力， \( F*{r} \) 是滚动阻力， \( F_{aero} \) 是空气阻力。

在Simulink里，可以先搭建一个简单的整车纵向动力学模型，把双电机模型输出的驱动力作为输入，计算车辆的速度和加速度。比如用一个积分模块对加速度积分得到速度，再用这个速度反馈到双电机模型的控制策略里，形成一个闭环系统。

通过这样一步步搭建基于Matlab/simulink的双电机建模驱动控制仿真模型，并嵌套到整车模型，咱们就能在虚拟环境中对纯电动和混合动力汽车的性能进行深入研究和优化啦，为实际车辆的开发提供有力支持。
