档案馆库房 "八防" 环境监控系统整体解决方案
软件图
一、方案背景与核心目标
1.1 项目背景
档案馆库房作为馆藏档案、文物、涉密资料的核心存储场所，其环境稳定性直接决定档案保存寿命（国家标准要求纸质档案保存环境温度 14℃~24℃、相对湿度 45%~60%）。传统人工巡检存在 "响应滞后、监控盲区、数据零散" 等痛点，无法满足 "八防"（防火、防盗、防潮、防高温、防虫、防鼠、防光、防尘）的刚性要求，易因温湿度超标、虫害滋生、火灾隐患等导致档案霉变、破损、泄密等不可逆损失。
本方案基于物联网技术，整合多维度传感、智能联动、云端管理功能，打造全天候、全场景 "八防" 监控体系，破解传统管理难题。
1.2 核心目标
• 实现 "八防" 全指标实时监测，数据采集精度达标：温度 ±0.3℃、湿度 ±2% RH、光照≤50lx、粉尘（PM2.5）≤35μg/m³，报警响应延迟≤30 秒；
• 构建 "监测 - 预警 - 联动 - 处置" 闭环，针对异常自动触发防控设备（如除湿机、驱鼠器、遮光帘等）；
• 支持历史数据存储≥3 年，生成合规报表，满足《档案馆建筑设计规范》（GB 50323-2014）审计要求；
• 部署低功耗、无电磁干扰设备，避免影响档案安全，适配新旧库房改造；
• 实现远程可视化管理，减少人工巡检频次，运维效率提升 70%。

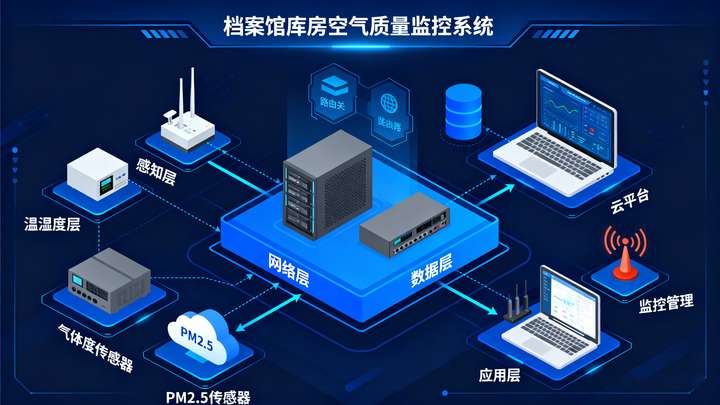

二、系统总体架构
采用 "感知层 - 传输层 - 平台层" 三层架构，各层级通过标准化协议对接，保障系统稳定性与扩展性：
2.1 感知层："八防" 专项感知终端
按 "八防" 需求配置多类型传感设备，核心设备选型如下：
|----------|---------------------|--------------------------------------------------------------------------------|--------------------------------|
| 防护类型 | 核心设备 | 技术参数 | 部署位置 |
| 防潮 / 防高温 | POE 双供电温湿度传感器 | 测量范围：-20℃~60℃/0% RH~100% RH，精度 ±0.3℃/±2% RH，支持 IEEE 802.3af/at+DC12~24V 双供电 | 库房内每 20~30㎡1 台，档案密集架顶部 50cm 处 |
| 防火 | 烟雾传感器 + 温度异常探测器 | 烟雾灵敏度：0.65~1.55dB/m，温度报警阈值可设（默认＞38℃），支持火警联动声光报警 | 库房天花板（每 50㎡1 台）、配电箱周边 |
| 防盗 | 红外人体探测器 + 门磁传感器 | 红外探测距离≤10 米，门磁响应时间≤1 秒，支持与视频监控联动抓拍 | 库房出入口、密集架通道、窗户旁 |
| 防虫 | 气体传感器（监测磷化氢 / 樟脑浓度） | 检测范围：0~50ppm，精度 ±1ppm，超标自动报警 | 库房角落、防虫药剂放置区 |
| 防鼠 | 超声波驱鼠器 + 红外鼠类探测器 | 驱鼠频率：20~65kHz（无噪音污染），探测范围≤8 米 | 库房墙角、通风口、出入口 |
| 防光 | 光照传感器 | 测量范围：0~1000lx，精度 ±5lx，超标触发遮光帘联动 | 库房窗户旁、档案陈列区 |
| 防尘 | PM2.5/PM10 粉尘传感器 | 测量范围：0~1000μg/m³，精度 ±10μg/m³ | 库房通风口、中央区域 |
| 辅助防护 | 视频监控摄像头（红外夜视） | 1080P 高清，夜视距离≤30 米，支持移动侦测 | 库房出入口、通道、重要档案存放区 |

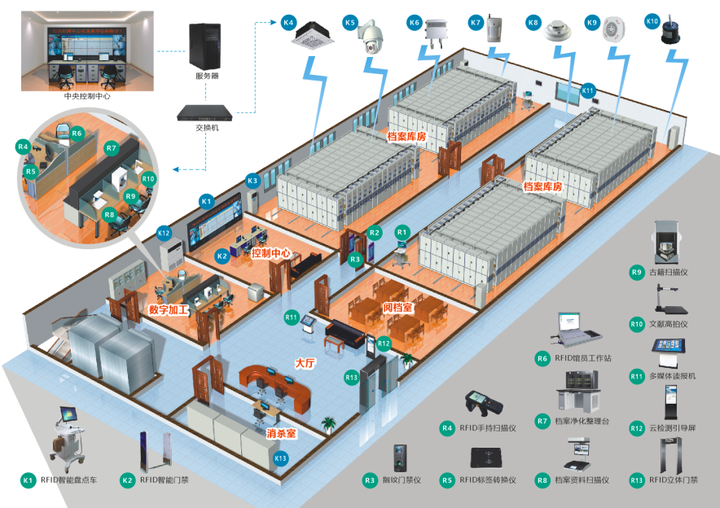

2.2 传输层：稳定冗余传输网络
• 核心设备：工业级 POE 交换机（推荐华三 S5130S-10P-PWR）+ LoRa 网关（适配无线传感器）；
• 传输方案：有线设备（温湿度、烟雾传感器）通过六类网线接入 POE 交换机，复用库房现有网络；无线设备（红外探测器、驱鼠器）通过 LoRa 网关传输，通信距离≤500 米（室内）；
• 冗余设计：核心交换机双机热备，重要链路冗余备份，数据传输误码率＜0.01%，网络中断时本地存储关键数据。
添加图片注释，不超过 140 字（可选）
2.3 平台层：智能监控与管理中心
• 硬件配置：工业控制机（CPU i7+16G 内存 + 1TB SSD）+ 云服务器（可选，用于分布式库房管理），接入 UPS 电源，断电续航≥4 小时；
• 软件系统：B/S 架构 "八防" 监控平台，支持 PC 端 / 移动端访问，兼容 Modbus TCP、MQTT 协议，可对接档案馆现有管理系统。
三、核心设备部署规范
3.1 测点规划原则
• 均匀覆盖：按 "中央区域 + 角落 + 关键设备周边" 三维布局，确保无监控盲区；
• 精准监测：档案密集架区域按 "每列顶部 1 台温湿度传感器" 部署，避免密集架遮挡导致数据偏差；
• 安全适配：设备安装高度距地面 1.5~2 米，远离档案直接存放区，传感器探头无遮挡，无线设备避开金属密集架屏蔽区域。
3.2 安装与布线要求
-
布线施工：POE 网线沿墙面线槽铺设，与强电线路间距≥30cm，做好测点编号与线缆标识；无线设备无需布线，安装于墙角或吊顶处（固定牢固，避免脱落）；
-
设备安装：温湿度、粉尘传感器采用壁挂式安装，烟雾传感器吸顶式安装，红外探测器水平安装（探测角度覆盖通道）；
-
调试校准：所有传感器安装后与标准仪器比对校准，确保数据精度；联动设备（如除湿机、遮光帘）测试触发逻辑，保障响应可靠。
四、"八防" 核心功能实现
4.1 防潮 / 防高温：精准控湿控温
• 实时监测：24 小时采集温湿度数据，超出 14℃~24℃/45%~60% RH 范围自动报警；
• 智能联动：湿度＞60% 时启动除湿机，湿度＜45% 时开启加湿器，温度＞24℃时联动空调降温；
• 凝露防护：监测温湿度变化率，预判凝露风险（如 1 小时湿度上升≥10%），提前触发除湿。
4.2 防火：早预警快响应
• 双重监测：烟雾传感器 + 高温探测器协同工作，避免单一设备误报；
• 多级联动：触发火警后，立即启动声光报警、推送短信 / APP 通知，联动切断库房非必要电源，打开通风设备（无灭火冲突时），同步调取现场监控；
• 追溯留存：自动记录火警发生时间、位置、现场数据，为后续处置提供依据。
4.3 防盗：全方位防入侵
• 多维度监测：门磁传感器监测库房门窗开关状态，红外探测器覆盖通道，防止非法闯入；
• 联动抓拍：入侵触发时，联动摄像头抓拍现场画面，存储视频片段（留存≥7 天）；
• 权限管理：支持门禁与监控联动，仅授权人员刷卡进入，非法闯入即时报警。
4.4 防虫 / 防鼠：生态防控
• 防虫监测：实时监测防虫药剂（如磷化氢）浓度，超标时提醒更换，避免药剂过量损伤档案；
• 防鼠联动：红外鼠类探测器检测到鼠类活动，立即启动超声波驱鼠器，同时推送报警通知，提醒人工排查鼠患源头。
4.5 防光 / 防尘：减少环境损伤
• 防光控制：光照传感器监测到强光（＞50lx）时，自动关闭电动遮光帘，避免紫外线照射档案；
• 防尘预警：PM2.5/PM10 超标时，提醒开启空气净化器，同步记录粉尘浓度变化，优化通风策略。
4.6 数据管理与合规追溯
• 存储报表：本地 + 云端双备份历史数据，留存≥3 年，支持按日 / 周 / 月导出 Excel/PDF 合规报表；
• 远程管理：支持 Web 端 / APP 远程查看数据、修改报警阈值、控制联动设备，无需现场操作；
• 故障自检：设备离线、数据异常时自动推送故障告警，提醒运维人员及时排查。
五、方案优势与成本效益
5.1 核心优势
• 全场景覆盖：精准匹配 "八防" 要求，无功能遗漏，满足档案馆专项需求；
• 安全适配：设备低功耗、无电磁干扰、防护等级≥IP65，不会对档案造成二次伤害；
• 灵活扩展：支持新增测点（如气体传感器监测甲醛）、对接新联动设备（如智能通风系统），适配库房扩容；
• 运维便捷：远程校准、故障自检功能减少人工巡检，降低运维成本。
5.2 成本效益分析
• 初期投入：100㎡档案馆库房全套方案成本约 2.8 万元（含传感器、交换机、平台、安装调试）；
• 长期节省：相比人工巡检，年运维成本降低 60%，避免因环境异常导致的档案修复 / 重建费用（单份重要档案修复成本可达数万元）；
• 风险规避：通过提前预警与智能联动，将档案损坏风险降低 90% 以上，保障馆藏安全。
添加图片注释，不超过 140 字（可选）
六、后期维护与保障
6.1 日常维护机制
• 每周：通过平台检查设备在线状态与数据完整性，清理传感器表面灰尘；
• 每月：验证联动设备响应逻辑，测试报警功能有效性；
• 每季度：校准温湿度、粉尘等核心传感器，备份数据库数据；
• 每年：全面检修设备与线路，更换老化配件，升级监控平台固件。
6.2 故障处理方案
|---------|---------------------|-----------------|
| 常见故障 | 排查方法 | 解决方案 |
| 传感器数据异常 | 检查安装位置是否遮挡、是否受环境干扰 | 调整安装位置，重新校准传感器 |
| 联动设备未触发 | 检查通信链路、联动规则配置 | 修复通信故障，重新配置联动逻辑 |
| 无线设备离线 | 检查信号强度、电池电量（无线供电型号） | 调整设备位置增强信号，更换电池 |
6.3 售后服务保障
• 硬件质保：核心设备（传感器、交换机）提供 1 年免费质保，终身维护；
• 软件服务：监控平台免费升级 1 年，提供永久技术支持；
• 应急响应：7×24 小时远程故障排查，现场故障响应时间≤72 小时（偏远地区除外）。
七、适配场景与扩展建议
7.1 适配场景
• 各级档案馆库房、文物库房、涉密资料存储库、图书馆古籍库房；
• 新旧库房改造（支持 POE + 无线混合部署，老旧库房无需大规模布线）；
• 分布式库房（多站点集中管理，通过云端平台统一监控）。
7.2 扩展方向
• 功能扩展：新增甲醛、VOC 传感器监测空气质量，添加温湿度微环境监测（针对珍贵档案单独监测）；
• 智能升级：引入 AI 算法，通过历史数据预测环境变化趋势（如梅雨季湿度上升预判），实现提前防控；
• 平台集成：对接档案馆智慧管理系统，实现档案管理与环境监控数据互通。
