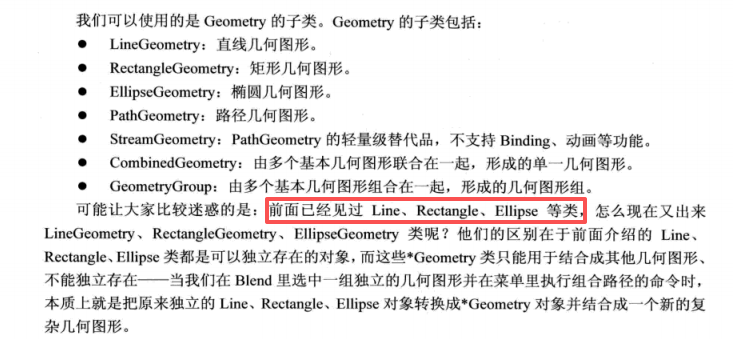

在WPF图形体系中,Geometry类表示几何图形的基类,使用的时候是实例化它的一些子类,具体的有:
子类介绍:
基本几何图形
-
线段:LineGeometry



几何图形集合

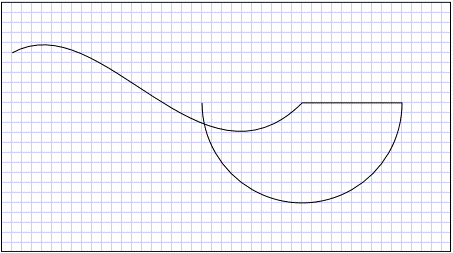

路径集合图形PathGeometry里可以包含一系列几何图形集合,常见的有:
-
线段: LineSegment
-
贝塞尔曲线系列:
-
BezierSegment:在两个点之间创建一条三次方贝塞尔曲线。
-
PolyBezierSegment:创建一系列三次方贝塞尔曲线。
-
PolyQuadraticBezierSegment:创建一系列二次贝塞尔曲线。
-
QuadraticBezierSegment:创建一条二次贝塞尔曲线。

几何图形集合的另一种形式

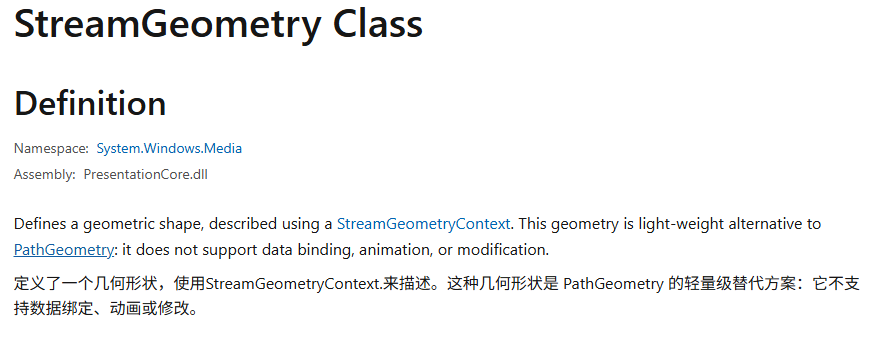

除了这种组合的方式之外,系统还提供了一个通过一系列API来绘制的StreamGeometry。它不支持绑定,动画,相应也更加灵活而高效。

复合几何图形
使用 GeometryGroup、CombinedGeometry 或者通过调用静态的 Geometry 方法 Combine,可以创建复合几何图形对象。它们主要的区别是:
-
CombinedGeometry 对子图形进行叠加操作,没有面积的子图形将被丢弃。只能组合两个子图形(但是这两个子图形也可以是复合几何图形)。
-
GeometryGroup 只进行组合,而不进行面积叠加。可以添加多个子图形。有关示例,请参见如何:创建复合形状。
CombinedGeometry的叠加方式有四种:Union、Intersect、Exclude 和 Xor,它们的效果为:

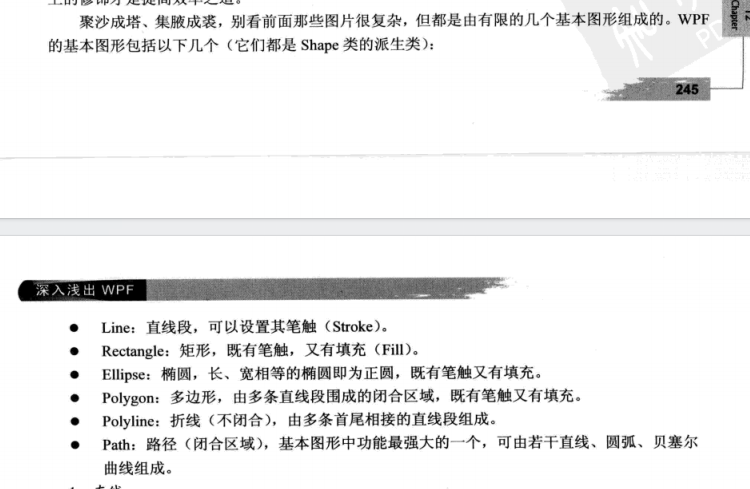

圈起来的Line Rectangle Ellipse 说的是Shape,比较简单,可以直接在xaml中显示,这里不赘述:

呈现方式
Geometry对象并不能作为图像独立呈现出来,它一般有如下几种呈现方式:
在Path中呈现
可以作为GeometryDrawing.Geometry的参数呈现为Path对象,以下xaml演示了这一方法:

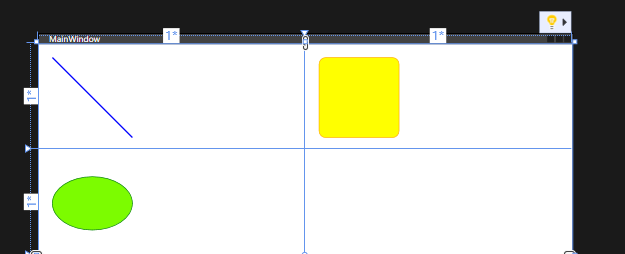

基本几何图形
XML
<Path
Grid.Row="0"
Grid.Column="0"
Stroke="Blue"
StrokeThickness="2">
<Path.Data>
<LineGeometry StartPoint="20,20" EndPoint="140,140" />
</Path.Data>
</Path>
<Path
Grid.Row="0"
Grid.Column="1"
Fill="Yellow"
Stroke="Orange">
<Path.Data>
<RectangleGeometry
RadiusX="10"
RadiusY="10"
Rect="20,20,120,120" />
</Path.Data>
</Path>
<Path
Grid.Row="1"
Grid.Column="0"
Fill="LawnGreen"
Stroke="Green">
<Path.Data>
<EllipseGeometry
Center="80,80"
RadiusX="60"
RadiusY="40" />
</Path.Data>
</Path>

几何图形集合
XML
<Path
Grid.Row="3"
Grid.Column="1"
Fill="LawnGreen"
Stroke="Green">
<Path.Data>
<PathGeometry>
<PathGeometry.Figures>
<PathFigure IsClosed="True" StartPoint="25,140">
<!-- 以上一条的终点为起点 -->
<LineSegment Point="20,40" />
<LineSegment Point="40,110" />
<LineSegment Point="50,20" />
<LineSegment Point="80,110" />
<LineSegment Point="110,20" />
<LineSegment Point="120,110" />
<LineSegment Point="140,40" />
<LineSegment Point="135,140" />
</PathFigure>
</PathGeometry.Figures>
</PathGeometry>
</Path.Data>
</Path>
简写:
XML
<Path Grid.Row="3" Grid.Column="1"
Fill="LawnGreen" Stroke="Green">
<Path.Data>
<PathGeometry Figures="M 25,140 L 20,40 40,110 50,20 80,110 110,20 120,110 140,40 135,140 Z"/>
</Path.Data>
</Path>

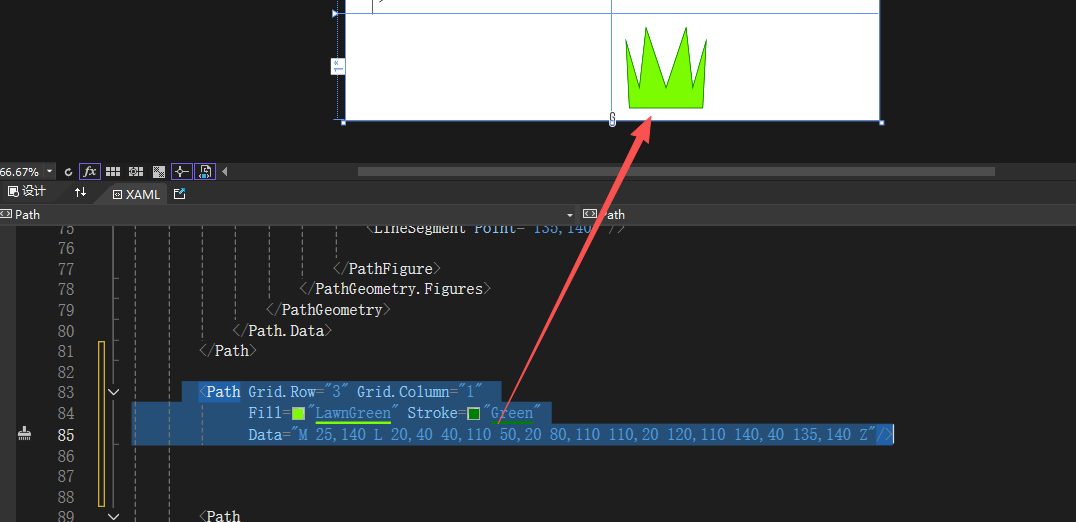

继续简写:
XML
<Path Grid.Row="3" Grid.Column="1"
Fill="LawnGreen" Stroke="Green"
Data="M 25,140 L 20,40 40,110 50,20 80,110 110,20 120,110 140,40 135,140 Z"/>

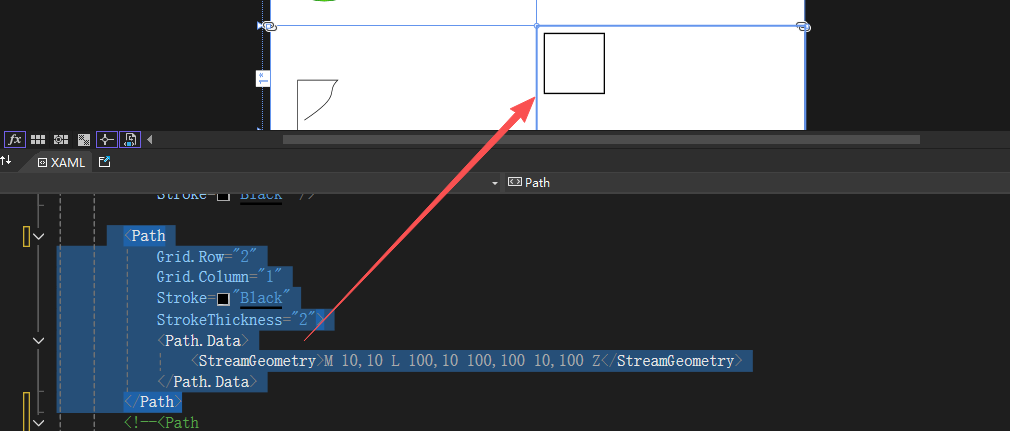

几何图形集合的另一种形式
StreamGeometry不支持数据绑定,没有什么依赖属性,所以在xaml中没什么写的,更多是在代码中操作。不过在xaml中可以写成下面的形式:
XML
<Path
Grid.Row="2"
Grid.Column="1"
Stroke="Black"
StrokeThickness="2">
<Path.Data>
<StreamGeometry>M 10,10 L 100,10 100,100 10,100 Z</StreamGeometry>
</Path.Data>
</Path>

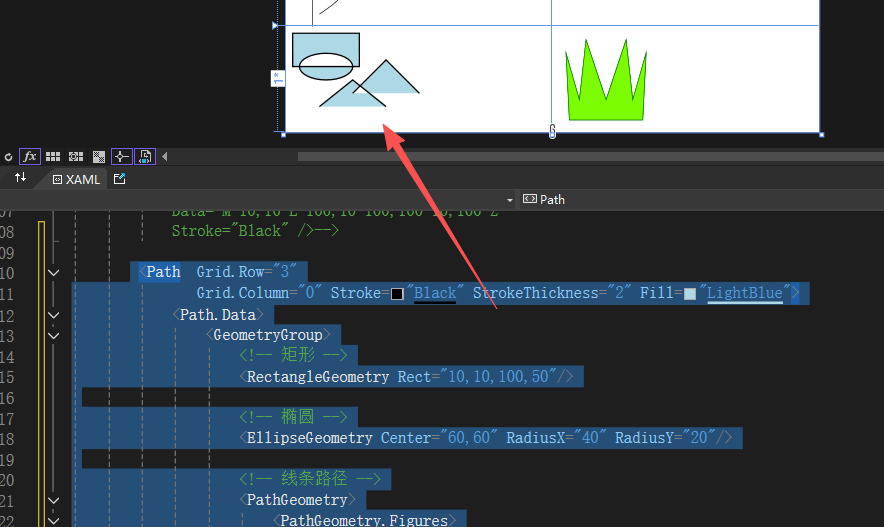

复合几何图形
XML
<Path Grid.Row="3"
Grid.Column="0" Stroke="Black" StrokeThickness="2" Fill="LightBlue">
<Path.Data>
<GeometryGroup>
<!-- 矩形 -->
<RectangleGeometry Rect="10,10,100,50"/>
<!-- 椭圆 -->
<EllipseGeometry Center="60,60" RadiusX="40" RadiusY="20"/>
<!-- 线条路径 -->
<PathGeometry>
<PathGeometry.Figures>
<PathFigure StartPoint="100,100">
<LineSegment Point="150,50"/>
<LineSegment Point="200,100"/>
</PathFigure>
</PathGeometry.Figures>
</PathGeometry>
<!-- 简写线条路径 -->
<PathGeometry Figures="M 50,120 L 100,80 150,120"/>
</GeometryGroup>
</Path.Data>
</Path>

在DrawingContext中呈现
可以作为DrawingContext. DrawGeometry的参数呈现

在GeometryDrawing中呈现
可以作为GeometryDrawing.Geometry的参数呈现为Drawing对象

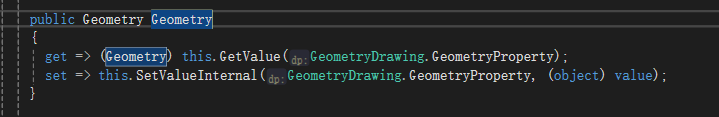

图为GeometryDrawing中的属性定义:
因为继承自Drawing的类不是元素(没有继承UIElement类),不能将它们放置到用户界面中,还需要用于显示图画的类; 所以,Drawing对象也不能独立呈现,一般是作为DrawingBrush或作为DrawingContext.DrawDrawing的参数来使用的;

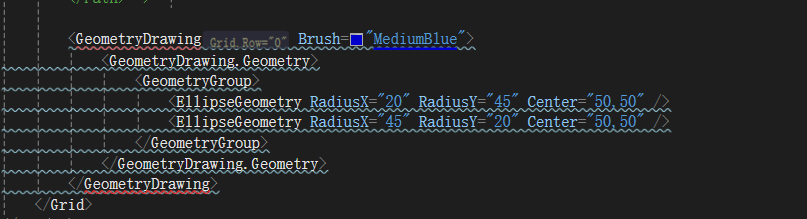

直接写在xaml中报错:
作为DrawingBrush:
XML
<Button>
<Button.Background>
<DrawingBrush Stretch="Fill" Viewport="0.1 0.1 0.8 0.8">
<DrawingBrush.Drawing>
<GeometryDrawing Brush="Red">
<GeometryDrawing.Pen>
<Pen Brush="Black" Thickness="0" />
</GeometryDrawing.Pen>
<GeometryDrawing.Geometry>
<EllipseGeometry
Center="50 50"
RadiusX="10"
RadiusY="5" />
</GeometryDrawing.Geometry>
</GeometryDrawing>
</DrawingBrush.Drawing>
</DrawingBrush>
</Button.Background>
</Button>
DrawingContext的DrawDrawing方法,接受Drawing对象:
