一、数据链路层的核心定位与基础概念

1. 数据链路层的体系地位

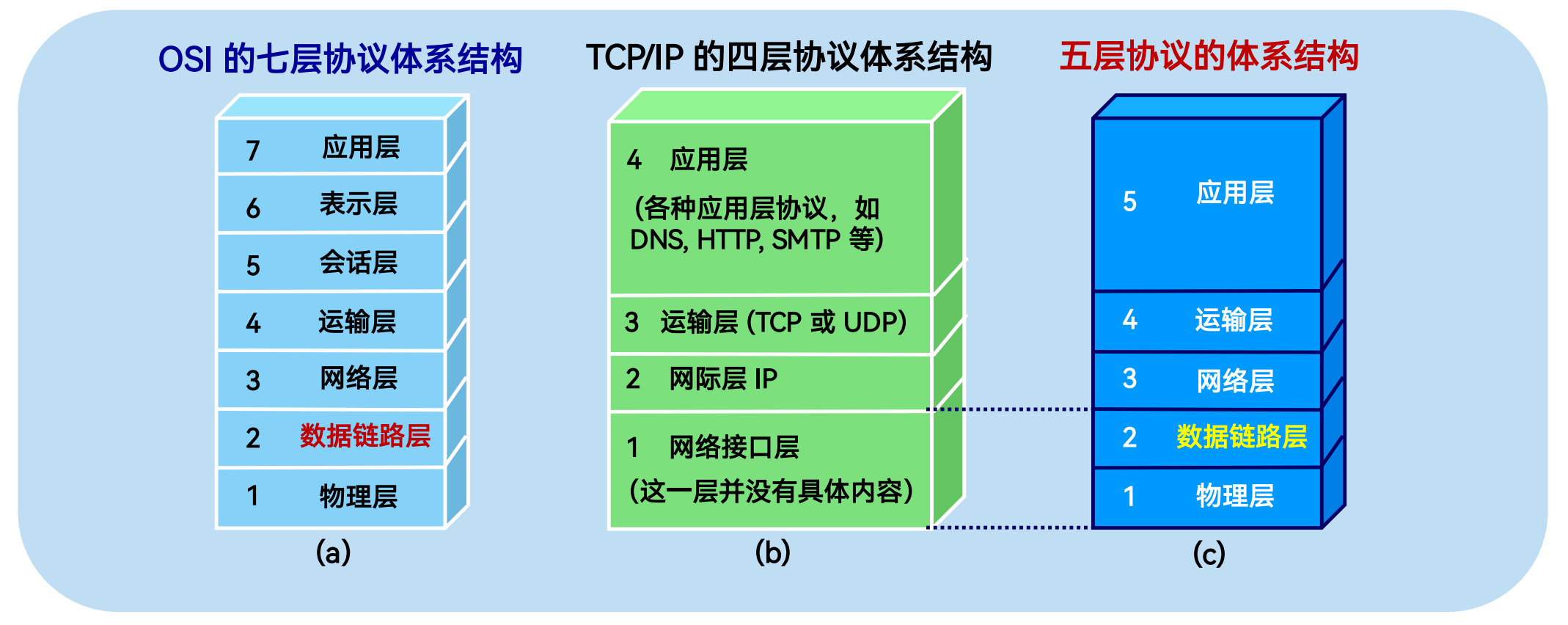

数据链路层位于OSI七层模型的第二层，在TCP/IP四层模型中对应网络接口层。核心作用是使用物理层提供的比特传输 服务，为网络层提供服务，将网络层的IP数据报（分组）封装成帧，传输给下一个相邻节点 ，屏蔽物理层的传输差异，使上层网络层无需关注具体的物理媒体特性。

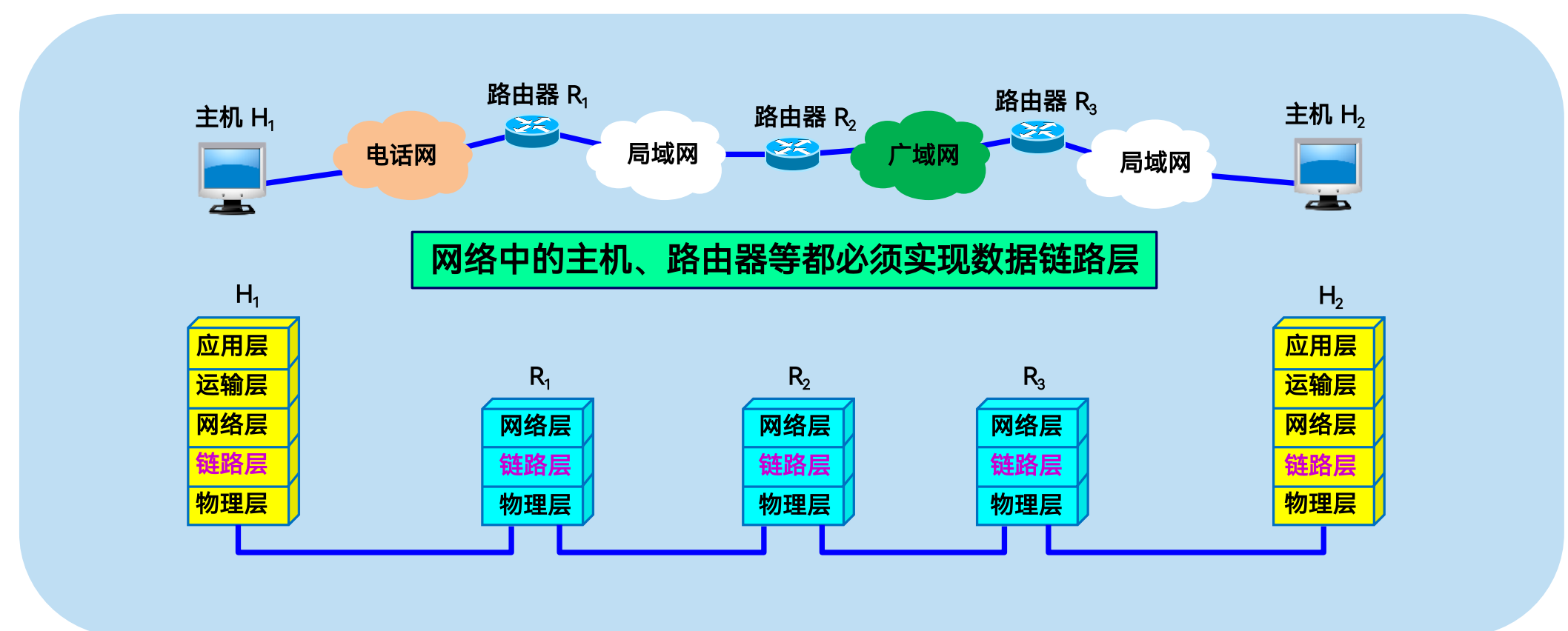

从数据传输流程来看，当主机H1向远程主机H2发送数据时，数据会经过应用层、运输层、网络层逐层封装，到数据链路层时被封装为帧，通过物理层传输到下一跳设备（路由器或交换机）；接收端则相反，数据链路层先解析帧结构，校验无误后提取IP数据报交给网络层，完成一次相邻节点的通信。值得注意的是，不同链路可能采用不同的数据链路层协议（如PPP、以太网协议），但都遵循统一的核心设计思想。

2. 概念辨析

链路与数据链路：链路是指物理层的传输介质（如双绞线、光纤）及其连接的物理设备，是纯粹的硬件概念；数据链路则是在链路基础上增加了控制数据传输的协议（硬件+软件），典型实现为网卡（适配器）。
帧：数据链路层的协议数据单元（PDU），由首部、数据部分和尾部组成。首部和尾部用于帧定界、差错校验等控制功能，数据部分通常为网络层的IP数据报。
信道类型 ：数据链路层支持两种核心信道类型：
- 点对点信道：一对一通信模式（如主机与路由器的连接），代表协议为PPP；
- 广播信道：一对多通信模式（如局域网），需通过共享信道协议协调发送（如CSMA/CD），避免数据碰撞。

3. 数据链路层的核心功能

（1）封装成帧与透明传输

将网络层交付的IP数据报封装为帧，通过首部和尾部进行帧定界。
透明传输是指无论发送何种比特组合的数据，都能在接收端准确还原，不会因数据中包含帧定界符而被误判为帧边界。

以下是四种常见的组帧方法：

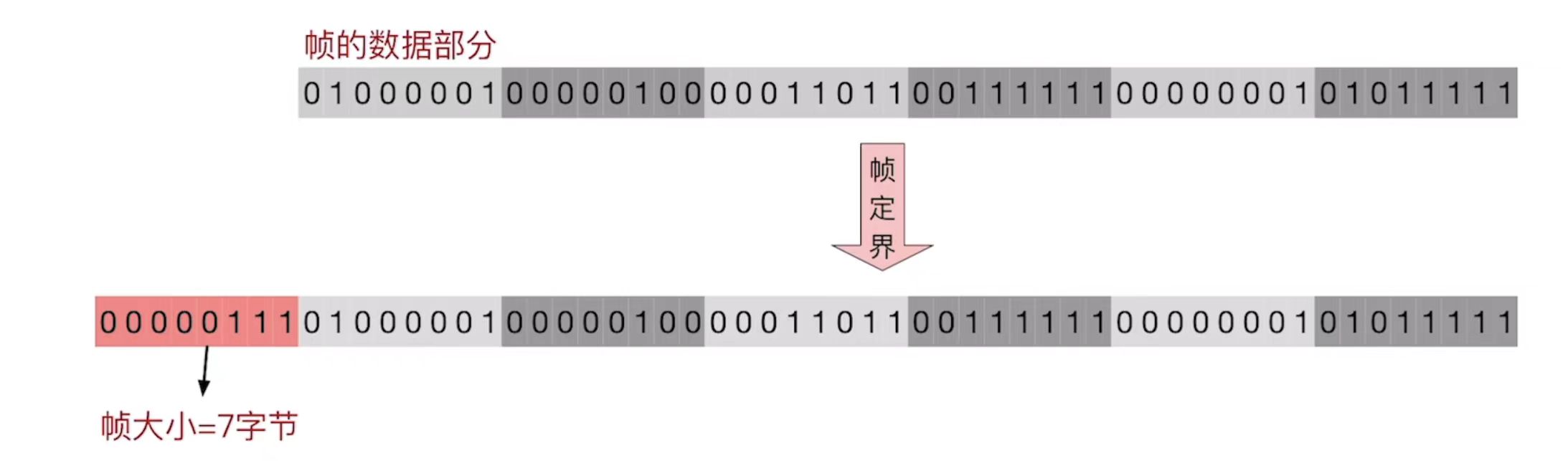

1. 字符计数法

在每个帧的开头使用定长计数字段表示字段。
帧长 = 技术字段长度+帧的数据部分长度。图示的帧长为8.
缺点：任何一个计数字段出错，都会导致所有帧都无法定界

2. 字节填充法

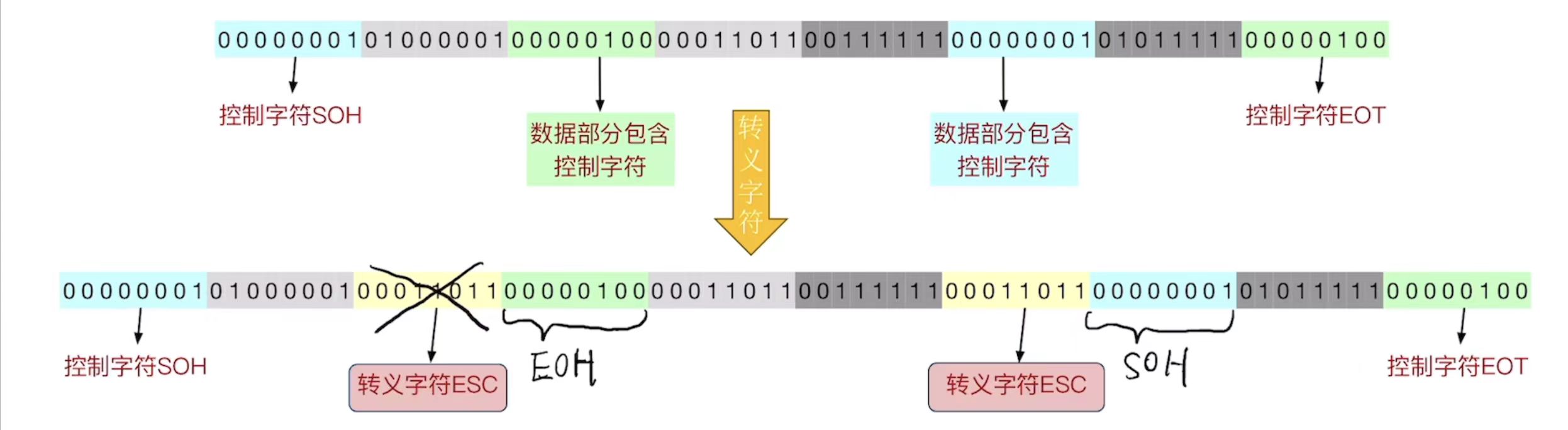

使用控制字符SOH和EOT表示帧的首部和尾部。
SOH和EOT都是ASCII码。如果数据中有某个字节恰好也是SOH或EOT，就会插入转义字符ESC。如果数据中本身就有ESC就继续套娃，再添加ESC

3. 零比特填充法

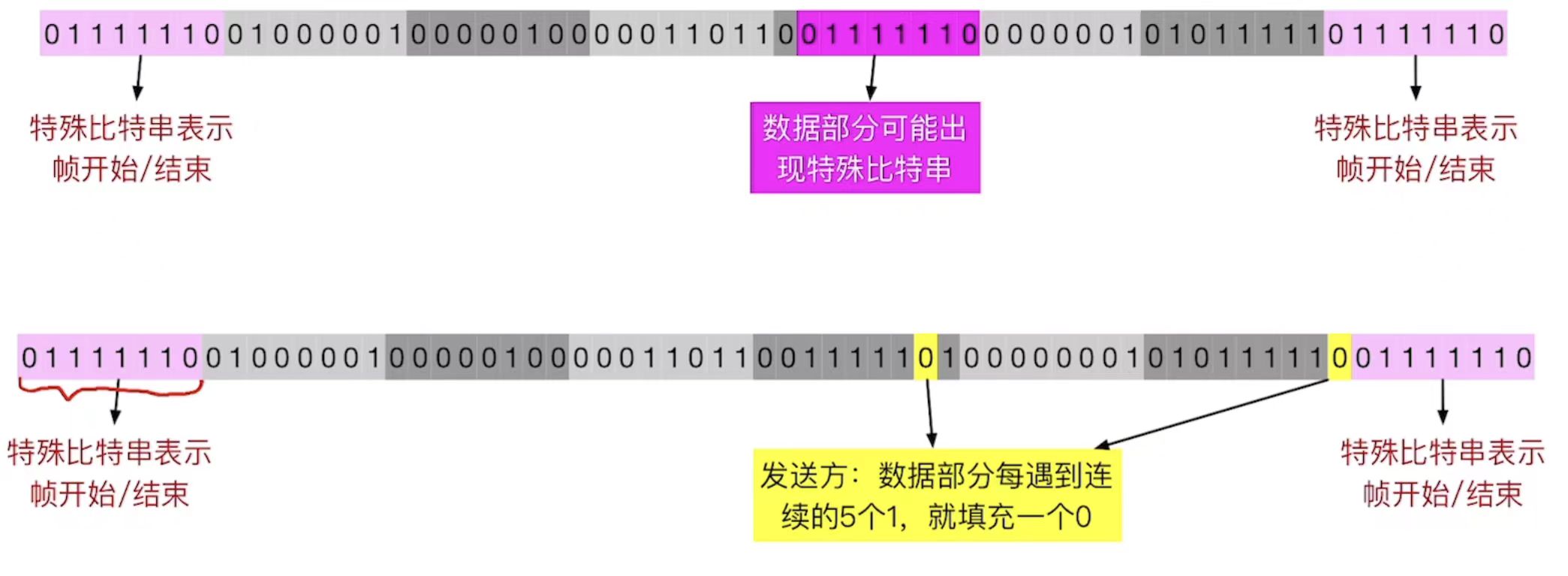

使用01111110比特串表示帧的开始或结束。
这种方案也会面临以上的问题，解决方案：
- 发送方：对帧的数据部分进行处理，每遇到5个连续的1就在后面插入0，保证数据部分不会出现111111
- 接收方：进行逆处理，每遇到5个连续的1就删除0

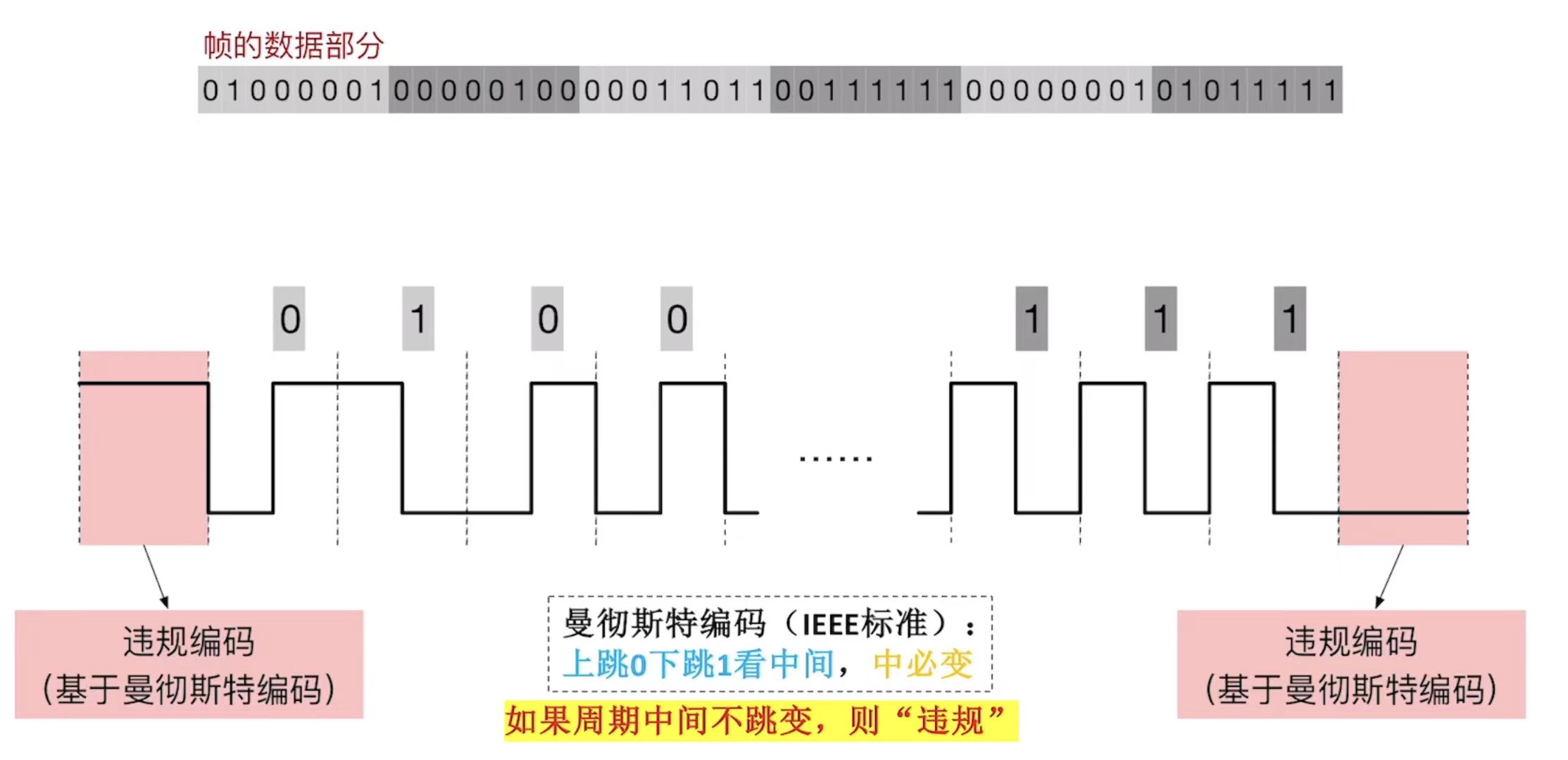

4. 违规编码法

物理层使用曼彻斯特编码法 （上跳0下跳1，中必变），如果周期中间不变，就"违规"，可以利用违规编码来界定帧的首部和尾部。这种方法需要物理层的配合。

注意： 帧的数据部分长度受最大传送单元（MTU）限制，以太网的MTU默认为1500字节，超过该长度的IP数据报应进行分片传输。

（2）差错控制

物理层传输过程中可能出现比特差错（1→0或0→1）。在一段时间内传输错误的比特占所传输比特总数的比率称为误码率 BER (Bit Error Rate)。

数据链路层需通过差错检测机制识别错误帧。两种解决方案：

接收方发现比特错误后丢弃帧 ，通知对方重传。常用的检错编码是奇偶校验码 和CRC循环冗余校验码
接收方发现并纠正 比特错误。常用的纠错编码是海明校验码

1. 奇偶校验码

奇校验码：整个校验码（校验位和有效位）中1的个数为奇数
偶校验码：整个校验码（校验位和有效位）中1的个数为偶数

假设有效信息位为n，采用奇校验，那么增加一位校验位（也称为冗余位），保证添加以后整个校验码1的个数为奇数；采用偶校验则保证1的个数为偶数。

将有效位都进行异或运算，就可以直接得到偶校验位，取反得到奇校验位。

进行偶校验：所有位都进行异或运算，得到1则证明出错。
进行奇校验：所有位都进行异或运算，得到0则证明出错。

注意： 奇偶校验码只能检查出奇数个bit跳变的错误，且没有纠错能力

2. CRC校验码

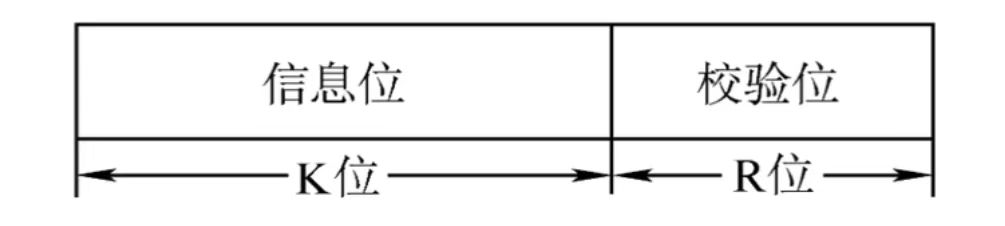

原理：在发送端先把数据划分，假定每组 K 个比特，CRC 运算在每组后面再添加供差错检测用的 R 位冗余码，然后构成一个帧发送出去，一共发送 (K + R) 位。

确定K、R和二进制码：R是多项式的最高项次数；二进制码是生成多项式系数。
移位：计算机会进行左移操作，发送端将K位原始数据后面添加R个0，得到K + R位数据；
相除：对移位后的信息码，用多项式进行模2除法，得到R位余数（也就是冗余码）；
将冗余码作为帧检验序列（FCS）拼接在K位信息位后发送，接收端重复上述运算，若余数为0则认为无差错，否则丢弃该帧。

举个栗子： 设生成多项式G（x）=x³ + x² + 1，信息码为101001，求对应的CRC码

确定确定K、R和二进制码：K = 6，R = 3，最生成的CRC码就是9位。二进制码是1101
移位：左移3位后得到101001 000

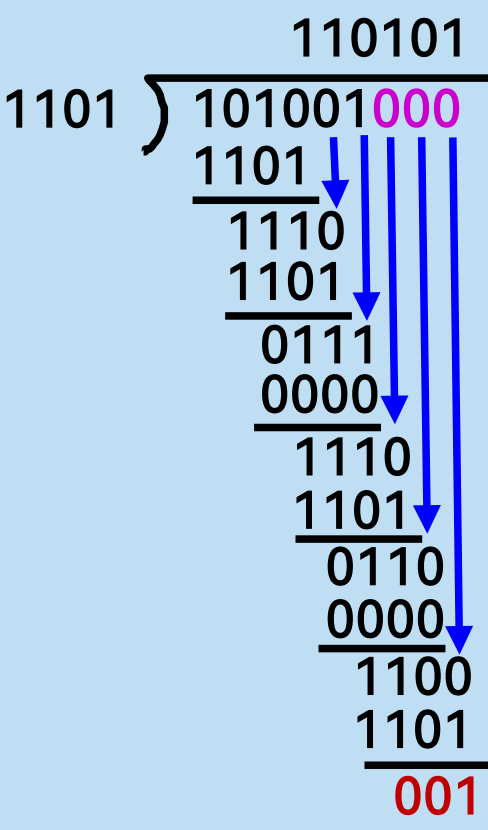

相除：得到3位冗余码001

发送方发送101001 001，接收方用1101对这个序列再进行模二除的运算，如果得到000则证明没有出错。

注意：

对于K个信息位，R个校验位，如果生成多项式选择得当，并且2^R > K + R + 1，则CRC码可以纠一位错。但是由于计算机网络中信息位往往很大，CRC一般只用于检错。
CRC仅能实现"无比特差错传输"，而非"可靠传输"。可靠传输需额外增加帧编号、确认和重传机制（如TCP协议的重传机制），数据链路层通常不提供可靠传输服务（PPP、以太网均为不可靠交付）。

二、核心协议深度解析：PPP与以太网协议

数据链路层的协议分为两大类：点对点信道协议（以PPP为代表）和广播信道协议（以以太网为代表），这两类协议覆盖了绝大多数网络场景，其设计思路和实现细节具有典型代表性。

1. 点对点协议（PPP）：拨号上网与点对点链路的标准

PPP（Point-to-Point Protocol）是点对点信道中应用最广泛的数据链路层协议，1994年成为互联网正式标准（RFC 1661），主要应用于用户主机与ISP的连接（如ADSL拨号、光纤宽带的PPPoE接入）、路由器之间的点对点链路等场景。PPP协议的设计核心是"简单、兼容、灵活"，不追求复杂的可靠传输机制，仅提供必要的帧封装、透明传输、差错检测功能。

（1）PPP协议的核心需求

PPP协议的设计严格遵循以下十大需求，确保其在各种点对点场景中的通用性和互操作性：

简单性：首要设计目标，不提供帧编号、确认、重传机制，降低协议复杂度和硬件实现成本；
封装成帧：使用0x7E作为帧定界符，支持任意长度的帧（数据部分最大长度为1500字节）；
透明传输：异步链路采用字节填充，同步链路采用零比特填充，确保数据传输透明性；
多网络层协议支持：同一物理链路上可同时传输IP、IPX、AppleTalk等多种网络层协议，通过协议字段标识上层协议；
多类型链路支持：可运行在双绞线、光纤、卫星链路等多种物理链路上，兼容同步和异步传输模式；
差错检测：通过FCS字段（采用CRC校验）检测比特差错，丢弃错误帧；
连接状态检测：通过链路控制协议（LCP）的回声请求/响应机制，定期检测链路是否正常，及时发现链路故障；
MTU协商：为每种类型的点对点链路设定MTU默认值（如以太网链路MTU为1500字节），支持双方协商自定义MTU；
网络层地址协商：通过网络控制协议（NCP）为用户主机分配临时IP地址（如IPCP协议负责IP地址协商），无需用户手动配置；
数据压缩协商：支持双方协商是否启用数据压缩算法（如Deflate），减少传输数据量，提高传输效率。

（2）PPP协议的组成部分

PPP协议由三个核心部分组成，分别负责链路控制、网络层协议适配和认证功能：

链路控制协议（LCP）：负责建立、配置、维护和终止点对点链路，定义了帧格式、协商选项（MTU、认证方式）、链路检测机制等；
网络控制协议（NCP）：一组协议的集合，每种协议对应一种网络层协议（IPCP对应IP协议、IPXCP对应IPX协议），负责网络层地址分配、协议参数协商等；
认证协议：可选组件，用于验证用户身份，防止非法接入，常用协议包括PAP（密码认证协议）和CHAP（挑战握手认证协议）。

（3）PPP帧格式

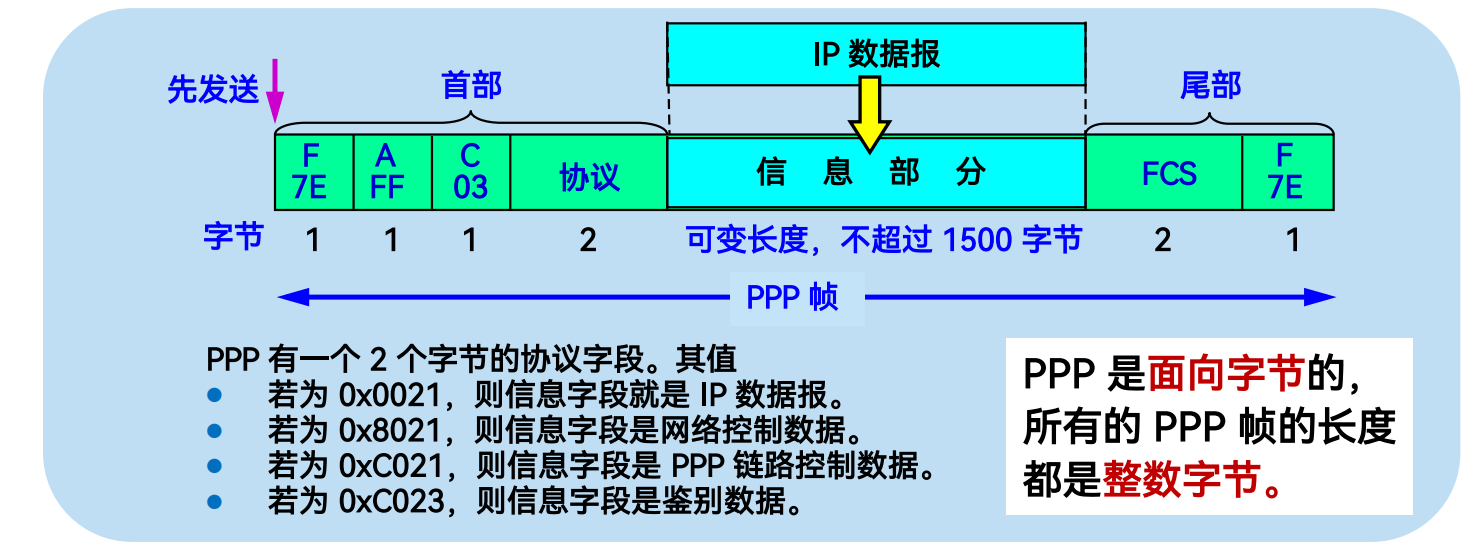

PPP帧的格式如下（字节数），所有字段均为固定长度，结构简洁，便于硬件实现：

各字段的详细功能：

标志字段（F）：帧定界符，标识帧的开始和结束，固定为0x7E；
地址字段（A）：由于是点对点链路，仅需标识"接收方"，固定为0xFF（广播地址），无需自定义地址；
控制字段（C）：用于帧控制（如流量控制、帧编号），PPP协议不支持这些功能，固定为0x03；
协议字段 ：标识信息部分的上层协议，核心取值包括：
- 0x0021：信息部分为IP数据报；
- 0xC021：信息部分为LCP数据；
- 0xC023：信息部分为PAP认证数据；
- 0xC223：信息部分为CHAP认证数据；
信息部分：承载上层协议数据（如IP数据报、LCP协商数据），长度可变，最大为1500字节（受MTU限制），最小为0字节（仅含控制信息）；
FCS字段：帧检验序列，采用CRC-16或CRC-32校验，用于检测比特差错。

（4）PPP协议的工作状态机与链路建立流程

PPP链路的建立、维护和终止是一个严格的状态机过程，确保链路配置的一致性和稳定性，具体状态包括：

链路静止（Link Dead）：初始状态，无物理连接，双方无任何数据交互；
物理层连接建立：用户拨号（如ADSL拨号）或通过物理链路连接（如路由器串口连接）成功后，物理层激活，进入"链路建立"状态；
LCP配置协商（Link Establishment） ：
- 发送端向接收端发送LCP配置请求帧（Configure-Request），包含MTU、认证方式等协商选项；
- 接收端若同意所有选项，返回LCP配置确认帧（Configure-Ack）；若不同意部分选项，返回LCP配置否认帧（Configure-Nak），并携带建议选项；
- 双方反复协商，直到所有选项达成一致，进入"认证"状态（若配置了认证）；若协商失败，返回"链路静止"状态；
认证阶段（Authentication） ：
- 若配置了PAP认证：发送端发送包含用户名和密码的PAP认证请求帧，接收端验证通过后返回认证确认帧；
- 若配置了CHAP认证：接收端发送随机挑战码（Challenge），发送端用密码对挑战码进行哈希运算后返回响应（Response），接收端验证响应通过后返回认证确认帧；
- 认证成功进入"NCP配置协商"状态；认证失败返回"链路静止"状态；
NCP配置协商（Network Layer Protocol Configuration） ：
- 以IPCP为例，接收端（如ISP的路由器）向发送端（用户主机）发送IPCP配置请求帧，分配临时IP地址、子网掩码、网关等网络参数；
- 发送端确认后返回IPCP配置确认帧，网络层连接建立，进入"链路打开"状态；
链路打开（Link Open）：链路正常工作，可传输上层协议数据（如IP数据报），LCP定期发送回声请求帧检测链路状态；
链路终止（Link Termination） ：
- 通信结束后，任意一方发送LCP终止请求帧（Terminate-Request），另一方返回终止确认帧（Terminate-Ack）；
- NCP释放网络层连接（如ISP收回IP地址），LCP释放数据链路层连接，最后物理层连接断开，返回"链路静止"状态。

2. 以太网协议：广播信道与局域网的绝对主流

以太网是广播信道中最核心、最普及的数据链路层协议，占据局域网市场90%以上的份额，其核心特点是"共享信道、随机接入、碰撞检测"。以太网的发展经历了从10Mbit/s到100Mbit/s（快速以太网）、1Gbit/s（吉比特以太网）、10Gbit/s（10GE）、100Gbit/s（100GE）的演进，但其核心协议逻辑（MAC层机制、帧格式）保持兼容，确保了良好的向下兼容性。

（1）以太网的核心特性与拓扑结构演进

以太网的核心特性是"广播信道共享"，即多个设备连接在同一物理链路上，共享传输介质，同时只能有一个设备发送数据，否则会产生碰撞（数据相互干扰，导致传输失败）。以太网的拓扑结构演进如下：

早期总线型拓扑：所有设备通过同轴电缆连接在一条总线上，两端需安装匹配电阻吸收信号反射。优点是结构简单、成本低；缺点是可靠性差（总线故障导致整个网络瘫痪）、冲突概率高、扩展困难；
现代星形拓扑：以集线器（Hub）或交换机（Switch）为中心，所有设备通过双绞线连接到中心设备。优点是可靠性高（单设备故障不影响其他设备）、扩展方便、冲突域隔离（交换机）；缺点是中心设备成本较高。

目前主流的以太网拓扑是"交换机为中心的星形拓扑"，集线器已基本被淘汰（集线器属于共享设备，所有端口在同一冲突域，而交换机每个端口是独立冲突域）。

（2）CSMA/CD协议：广播信道的碰撞解决方案

CSMA/CD（Carrier Sense Multiple Access with Collision Detection，载波监听多点接入/碰撞检测）是以太网的核心介质访问控制协议，用于解决广播信道中多个设备同时发送数据导致的碰撞问题，其核心思想是"先听后发、边发边听、碰撞停发、随机重发"。

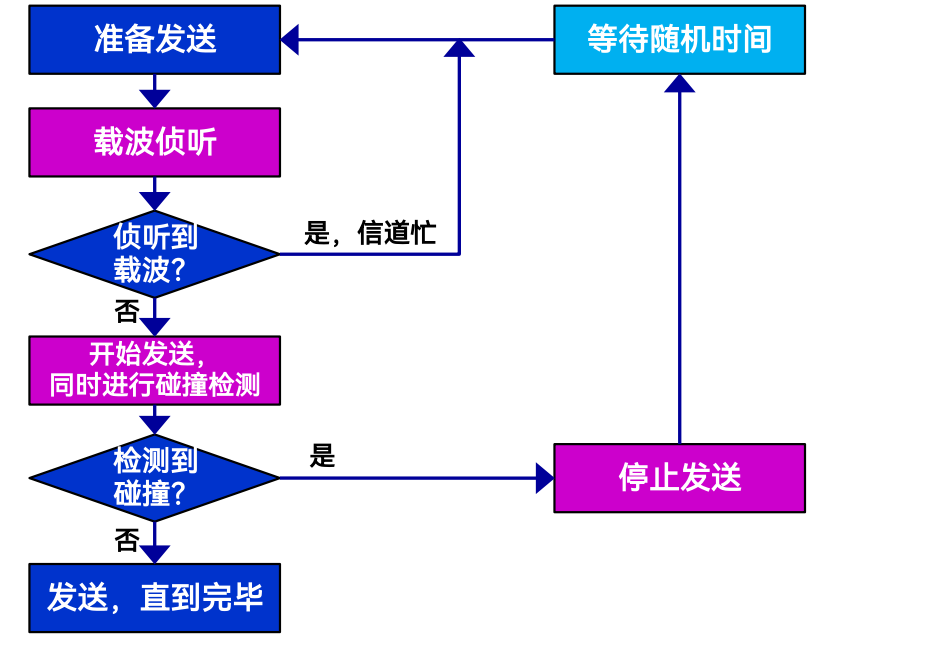

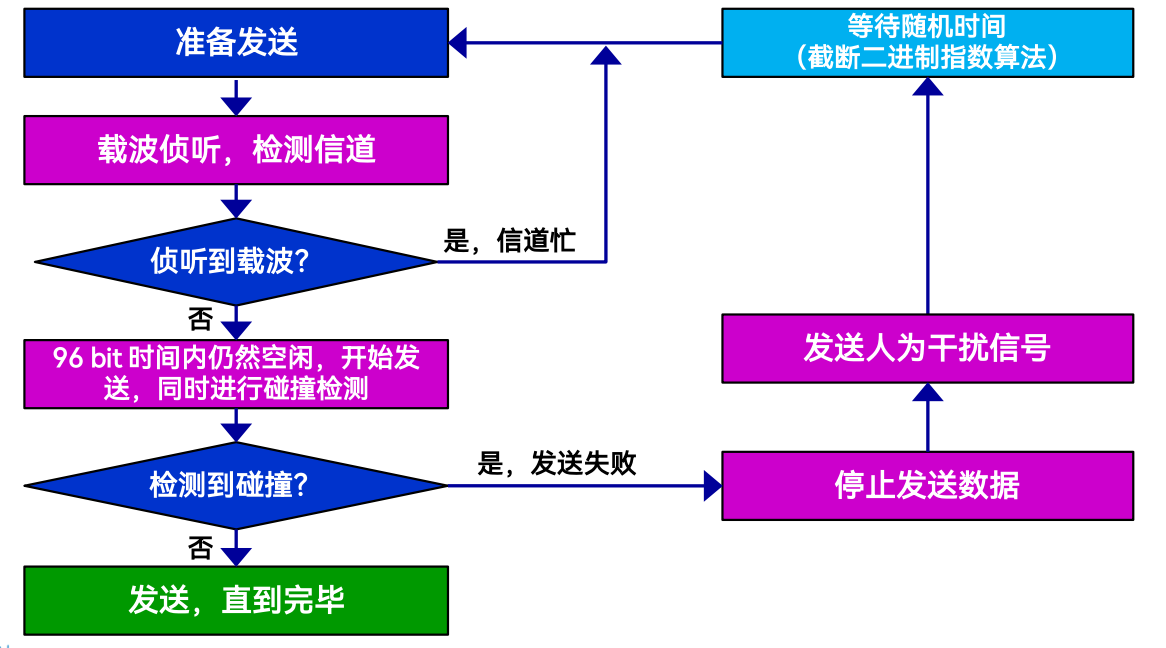

CSMA/CD的详细工作流程

载波监听（Carrier Sense）：设备在发送数据前，必须检测信道是否空闲（"监听载波"）。信道空闲的判断标准是：传输介质上无其他设备发送的比特流信号（电压稳定在阈值范围内）；若信道忙，则等待一段随机时间后再次监听；
多点接入（Multiple Access）：多个设备通过多点接入方式连接在同一广播信道上，均有权发送数据，遵循"先到先得"的原则；
碰撞检测（Collision Detection）：设备在发送数据的同时，持续检测信道上的信号电压变化。由于多个设备发送的信号叠加会导致电压摆动值超过阈值，因此当电压摆动值超过设定门限时，判定为"碰撞"；
碰撞处理 ：
- 立即停止发送数据，避免浪费信道资源；
- 发送32或48比特的"干扰信号"，通知其他设备信道发生碰撞，防止其他设备误判信道空闲；
- 采用"截断二进制指数退避算法"确定重传时机，避免再次碰撞。

截断二进制指数退避算法的数学原理

该算法的核心是"重传次数越多，重传时延的随机范围越大"，从而降低多次碰撞的概率，具体规则如下：

定义基本退避时间为"争用期"，即以太网的端到端往返时延2τ，10Mbit/s以太网的争用期为51.2μs；
设重传次数为k，k的取值范围为1≤k≤10（若重传次数超过10，k固定为10；若重传次数超过16，判定为链路故障，停止重传）；
从整数集合[0,1,2,...,2ᵏ⁻¹]中随机选择一个数r；
重传时延= r × 基本退避时间（2τ）。

举例说明：

第1次碰撞后，k=1，集合为[0,1]，r随机取0或1，重传时延为0或51.2μs；
第2次碰撞后，k=2，集合为[0,1,2,3]，r随机取0-3，重传时延为0、51.2μs、102.4μs、153.6μs；
第3次碰撞后，k=3，集合为[0-7]，重传时延范围为0-358.4μs；
以此类推，k=10时，集合为[0-1023]，重传时延范围为0-52.4288ms。

争用期与最短有效帧长的关联

争用期（2τ）是CSMA/CD协议的核心参数。

物理意义：设备发送数据后，必须在争用期内检测到是否发生碰撞，否则后续数据发送将无意义（因为碰撞已发生，但设备未检测到）。

对于10Mbit/s以太网，争用期为51.2μs，在这段时间内，设备最多能发送的比特数为：10Mbit/s × 51.2μs = 512bit = 64字节。这意味着：

若以太网帧的长度≥64字节，设备在发送前64字节的过程中，若未检测到碰撞，则后续数据发送不会发生碰撞（因为信号已传播到所有设备，其他设备已检测到信道忙）；
若以太网帧的长度<64字节，设备发送完整个帧后，争用期仍未结束，可能存在碰撞但未检测到的情况，导致错误帧被接收。

因此，以太网规定最短有效帧长为64字节，长度小于64字节的帧被判定为"无效帧"（碰撞产生的碎片帧），接收端直接丢弃。

（3）以太网MAC层：地址机制与帧格式

以太网的数据链路层分为逻辑链路控制LLC子层 和媒体接入控制MAC子层，其中LLC子层与传输介质无关，负责帧的流量控制、差错控制，但目前已基本被简化（大多数以太网设备不支持LLC子层的复杂功能）；MAC子层与传输介质相关，负责MAC地址管理、帧封装、信道访问控制（CSMA/CD），是以太网的核心。

MAC地址的深度解析

MAC地址（Media Access Control Address）又称物理地址、硬件地址，是以太网设备的唯一标识，固化在网卡的ROM中，全球唯一。

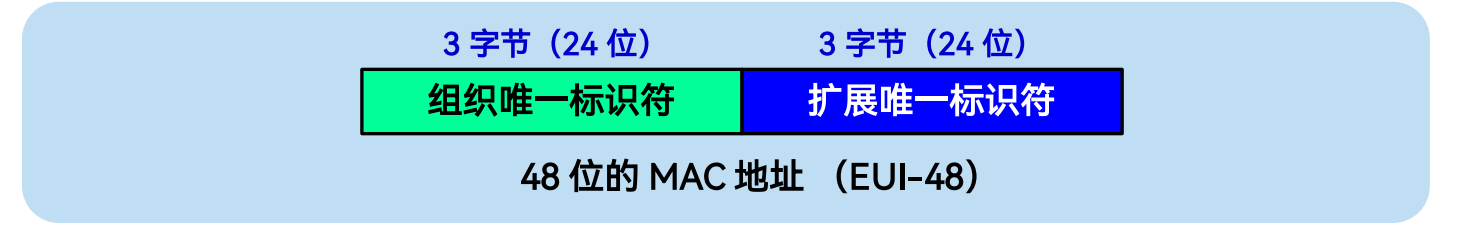

MAC地址结构 ：MAC地址为48位（6字节），分为两部分：
- 前24位（3字节）：组织唯一标识符（OUI，Organizationally Unique Identifier），由IEEE注册管理机构分配给设备厂商，用于标识厂商；
- 后24位（3字节）：扩展标识符（Extended Identifier），由厂商自行分配给生产的网卡，确保同一厂商的MAC地址不重复。

MAC地址的表示方式 ：通常采用十六进制表示，每两个十六进制数为一组，组间用-或:分隔，例如00-15-F5-CC-C8-14、00:15:F5:CC:C8:14；
MAC地址的类型 ：
- 单站地址：第1字节的最低位 I/G位=0，用于标识单个设备，是最常用的MAC地址类型；
- 组地址：I/G位=1，用于标识一组设备，例如以太网多播地址；
- 广播地址：48位全为1（FF-FF-FF-FF-FF-FF），用于向同一局域网内的所有设备发送数据，接收端无需过滤，直接接收。

单站地址可以作为源地址，也可以作为目的地址；租地址和广播地址只能作为目的地址。

MAC地址的过滤功能 ：网卡内置MAC地址过滤逻辑，仅接收以下三类帧：
- 目的MAC地址为自身MAC地址的帧；
- 目的MAC地址为广播地址的帧；
- 目的MAC地址为自身所属组地址的帧（多播帧）。

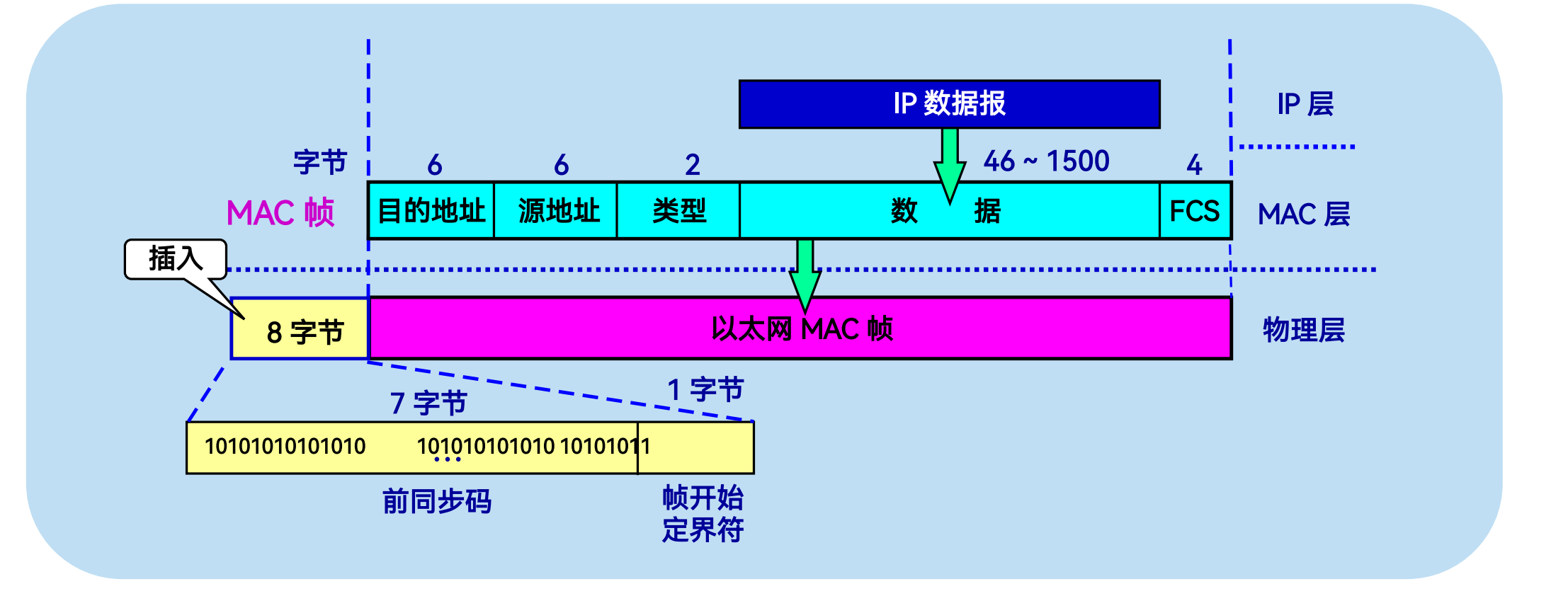

以太网V2帧格式

以太网有两种帧格式标准：DIX Ethernet V2（简称以太网V2）和IEEE 802.3，其中以太网V2是目前最常用的格式（占99%以上的应用场景），其结构如下（字节数）：

各字段的详细功能：

前同步码（Preamble）：7字节，比特序列为10101010...，用于实现接收端与发送端的比特同步（接收端通过前同步码校准时钟，确保准确采样后续比特）；
帧开始定界符（SFD，Start Frame Delimiter）：1字节，比特序列为10101011，标识前同步码结束，后续为帧的正式内容；
目的MAC地址（DA）：6字节，标识接收设备的MAC地址，可分为单站地址、组地址、广播地址；
源MAC地址（SA）：6字节，标识发送设备的MAC地址，必须为单站地址；
类型字段（Type） ：2字节，标识上层协议类型，核心取值包括：
- 0x0800：IP协议；
- 0x0806：ARP协议；
- 0x86DD：IPv6协议；
数据部分（Data） ：长度范围为46-1500字节，承载上层协议数据（如IP数据报）。若数据部分长度<46字节，需填充（Padding）到46字节，以保证帧的总长度≥64字节（最短有效帧长）；
FCS（Frame Check Sequence）：4字节，采用CRC-32校验，校验范围包括"目的MAC地址→数据部分"的所有字段，用于检测传输过程中的比特差错。

无效的MAC帧

数据字段的长度与长度字段的值不一致
帧的长度不是整数个字节
用收到的帧检验序列 FCS 查出有差错
数据字段的长度不在 46 ~ 1500 字节之间

有效的 MAC 帧长度为 64 ~ 1518 字节之间。对于检查出的无效 MAC 帧就简单地丢弃，以太网不负责重传丢弃的帧。

三、以太网扩展与高速化技术：交换机、VLAN与高速以太网

随着网络规模的扩大和数据传输需求的增长，以太网在基础协议之上发展出了交换机、VLAN、高速以太网等扩展技术，解决了传统以太网的冲突、广播风暴、带宽不足等问题。

1. 以太网交换机：碰撞域隔离与带宽独享

以太网交换机（Ethernet Switch）是多端口网桥，工作在数据链路层，核心功能是"基于MAC地址的帧转发"，能够实现碰撞域隔离、带宽独享、多对设备同时通信，是现代局域网的核心设备。

（1）交换机的核心特点

多端口独立碰撞域：交换机的每个端口都是一个独立的碰撞域，端口连接的设备发送数据时，仅在该端口对应的碰撞域内检测碰撞，与其他端口无关，大幅降低碰撞概率；
全双工工作模式：支持全双工通信（发送和接收同时进行），无需CSMA/CD协议（因为无碰撞），带宽翻倍（如100Mbit/s端口的实际带宽为200Mbit/s）；
硬件转发：内置专用的帧转发芯片（ASIC），能够以线速（端口速率）转发帧，转发延迟低（微秒级），远快于软件转发的网桥；
即插即用：通过"自学习算法"自动构建MAC地址表（帧交换表），无需人工配置，支持设备动态接入。

（2）交换机的自学习算法与转发逻辑

交换机的自学习算法是实现精准转发的核心，其本质是记录帧的源MAC地址与输入端口的映射关系，具体流程如下：

初始状态：交换机的MAC地址表为空，所有端口未关联任何MAC地址；
学习过程：当交换机从端口1收到一个帧时，提取帧的源MAC地址A，将"A→端口1"的映射关系写入MAC地址表，并设置超时时间；若MAC地址表中已存在A的映射关系，更新端口和超时时间；
转发过程 ：
- 提取帧的目的MAC地址DA；
- 查找MAC地址表，若存在DA→端口Y的映射关系：
  - 若端口Y≠输入端口X，将帧从端口Y转发出去；
  - 若端口Y=输入端口X（帧发送给自己），丢弃该帧；
- 若MAC地址表中不存在DA的映射关系，将帧从除输入端口X外的所有端口广播出去（泛洪）；
超时老化：MAC地址表中的映射关系超过超时时间未更新，自动删除，确保地址表的动态性，适应设备移动、更换的场景。

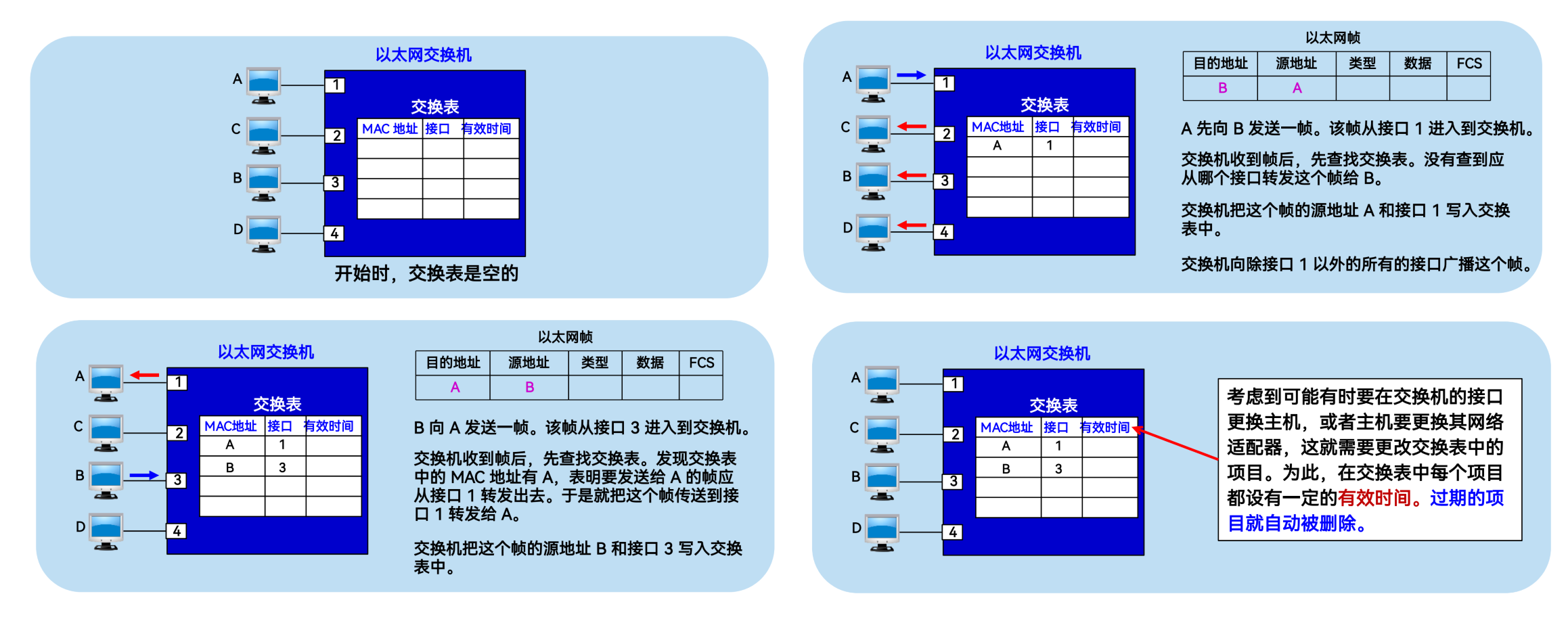

举例说明 ：

主机A（MAC地址为MAC-A）通过端口1连接交换机，向主机B（MAC-B）发送帧：交换机从端口1收到帧，学习到"MAC-A→端口1"，由于地址表中无MAC-B的映射，泛洪该帧；
主机B通过端口3收到帧后，向主机A回复帧：交换机从端口3收到帧，学习到"MAC-B→端口3"，查找地址表发现MAC-A→端口1，将帧从端口1转发给主机A；
后续A与B的通信，交换机直接通过地址表精准转发，无需泛洪。

（3）两种交换方式

1. 直通交换

只检查帧的目的MAC地址，决定帧的转发端口
优点：转发时延低
缺点：不适于需速率匹配、协议转换或差错检测的线路

2. 存储转发交换

先把帧完整的接收到交换机内部的高速缓存中，进行差错检测等必要处理，再根据交换表决定从哪个端口发出去。
优点：适于需速率匹配、协议转换或差错检测的线路
转发时延高

（4）交换机与集线器的本质区别

对比维度	交换机（Switch）	集线器（Hub）
碰撞域	每个端口一个独立碰撞域	所有端口共享一个碰撞域
工作模式	全双工（默认）	半双工（必须使用CSMA/CD）
拓扑结构	物理上和逻辑上都是星型	物理上是星型，逻辑上是总线型（存在总线争用）
转发逻辑	基于MAC地址精准转发	广播转发（所有端口复制比特流）
带宽分配	每个端口独享带宽（如100Mbit/s端口）	所有端口共享带宽（如100Mbit/s带宽由N个端口均分）
转发延迟	低（硬件转发，微秒级）	高（广播转发，且受碰撞影响）
扩展性	好（支持多台交换机级联，扩大网络规模）	差（级联后碰撞域增大，冲突概率升高）

2. 虚拟局域网（VLAN）：广播域隔离与网络分段

传统以太网中，所有设备属于同一个广播域，大量广播帧（如ARP请求、DHCP发现）会导致"广播风暴"，占用大量带宽，降低网络性能；同时，不同部门、不同安全级别的设备处于同一广播域，存在安全风险。虚拟局域网（VLAN，Virtual LAN）技术通过在交换机上划分逻辑网段，将一个物理局域网划分为多个独立的广播域，解决了广播风暴和安全隔离问题。

（1）VLAN的核心定义与原理

IEEE 802.1Q标准对VLAN的定义是："由一些局域网网段构成的与物理位置无关的逻辑组，这些网段具有共同的需求，每一个VLAN的帧都带有明确的VLAN标识符，标识其所属的VLAN"。

VLAN的核心原理是：

在以太网帧中插入"VLAN标记（Tag）"，标识帧所属的VLAN；
交换机根据VLAN标记转发帧，仅在同一VLAN内转发广播帧、单播帧，不同VLAN间的帧默认不转发，实现广播域隔离；
VLAN与物理位置无关，同一VLAN的设备可分布在交换机的不同端口，甚至不同交换机上。

（2）VLAN标记（802.1Q标签）格式

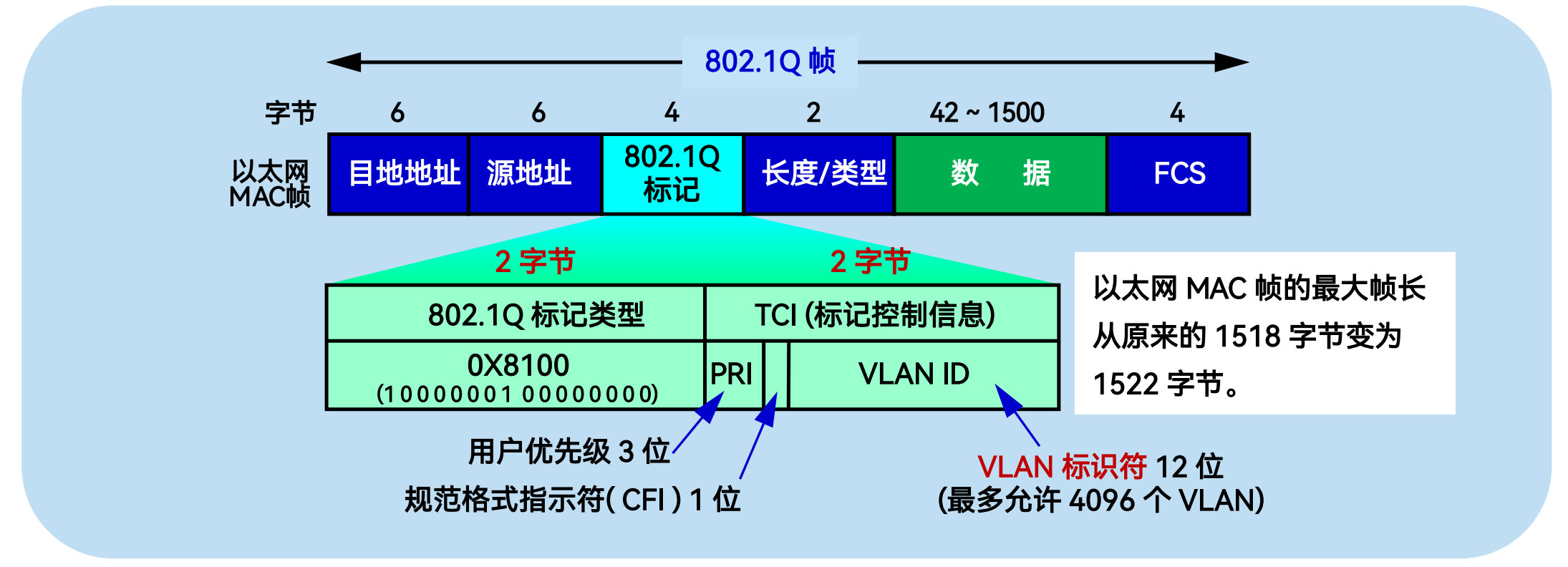

802.1Q标准定义的VLAN标记为4字节，插入在以太网帧的"源MAC地址"和"类型字段"之间，格式如下：

各字段功能：

TPID（Tag Protocol Identifier）：标签协议标识符，固定为0x8100，标识该帧为带VLAN标记的帧；
TCI（Tag Control Information） ：标签控制信息，包含3个字段：
- PRI（Priority）：3位，优先级字段，标识帧的传输优先级（0-7级，7级最高），用于QoS（服务质量）保障；
- CFI（Canonical Format Indicator）：1位，规范格式指示符，用于兼容令牌环网，以太网中固定为0；
- VLAN ID：12位，VLAN标识符，取值范围为0-4095，其中0和4095为保留值，实际可用范围为1-4094，最多支持4094个VLAN。

带VLAN标记的以太网帧（802.1Q帧）总长度为68-1522字节（比标准以太网帧多4字节标签）。

（3）VLAN的划分方式

VLAN的划分方式灵活多样，可根据实际需求选择，常见方式包括：

基于端口的VLAN（Port-based VLAN）：
- 最常用的划分方式，将交换机的端口静态分配给特定VLAN，例如端口1-8属于VLAN 10，端口9-16属于VLAN 20；
- 优点：配置简单、实现成本低、转发效率高；
- 缺点：设备移动时需重新配置端口VLAN（如主机从端口1移动到端口10，需将端口10加入原VLAN）。
基于MAC地址的VLAN（MAC-based VLAN）：
- 根据设备的MAC地址划分VLAN，将特定MAC地址的设备永久分配给某个VLAN；
- 优点：设备移动时无需重新配置（MAC地址不变），支持移动办公；
- 缺点：需手动录入大量MAC地址，管理成本高，不适用于设备数量多的场景。
基于IP子网的VLAN（IP Subnet-based VLAN）：
- 根据设备的IP地址或子网划分VLAN，例如192.168.1.0/24子网的设备属于VLAN 10，192.168.2.0/24子网的设备属于VLAN 20；
- 优点：无需绑定端口或MAC地址，自动识别IP子网分配VLAN，适用于动态网络环境；
- 缺点：转发时需解析IP地址，转发效率略低。
基于协议的VLAN（Protocol-based VLAN）：
- 根据上层协议类型划分VLAN，例如IP协议的设备属于VLAN 10，IPX协议的设备属于VLAN 20；
- 优点：支持多协议网络环境的隔离；
- 缺点：适用场景有限，目前主流网络均以IP协议为主。

（4）VLAN的核心优势

抑制广播风暴：每个VLAN是独立的广播域，广播帧仅在本VLAN内传播，大幅减少广播帧的传播范围和数量；
提高网络安全性：不同VLAN间的设备默认无法通信，需通过路由器或三层交换机配置访问控制列表（ACL）才能实现互通，隔离不同安全级别的设备；
简化网络管理：按部门、功能划分VLAN（如市场部VLAN 10、研发部VLAN 20），网络故障排查、带宽分配等管理操作可按VLAN进行，提高管理效率；
提高带宽利用率：将不同业务类型的设备划分到不同VLAN（如语音业务VLAN 50、数据业务VLAN 100），可分别配置带宽和QoS策略，避免业务间的带宽抢占。

3. 高速以太网：从10Mbit/s到100Gbit/s的演进

为满足日益增长的带宽需求，以太网在保持核心协议兼容的基础上，不断提升传输速率，形成了从10Mbit/s到100Gbit/s的完整高速以太网家族，其核心演进思路是"提升物理层传输速率，优化MAC层适配机制"。

（1）快速以太网（100BASE-T）

速率：100Mbit/s，是10Mbit/s以太网的10倍；
标准：IEEE 802.3u（1995年发布）；
拓扑结构：星形拓扑，以交换机为中心；
传输介质 ：
- 100BASE-TX：使用2对5类UTP双绞线或STP双绞线，最大传输距离100米；
- 100BASE-T4：使用4对3类或5类UTP双绞线，最大传输距离100米；
- 100BASE-FX：使用2根多模光纤，最大传输距离2000米；
核心特点 ：
- 保持以太网V2帧格式和CSMA/CD协议；
- 最短有效帧长仍为64字节，争用期缩短为5.12μs；
- 支持全双工模式（无碰撞）和半双工模式（使用CSMA/CD）。

（2）吉比特以太网（1000BASE-T）

速率：1Gbit/s（1000Mbit/s）；
标准：IEEE 802.3z（光纤）、IEEE 802.3ab（双绞线，1000BASE-T）；
传输介质 ：
- 1000BASE-SX：多模光纤，最大传输距离550米；
- 1000BASE-LX：单模光纤，最大传输距离5000米；
- 1000BASE-T：4对5类UTP双绞线，最大传输距离100米；
核心特点 ：
- 半双工模式仍使用CSMA/CD协议，为保持64字节最短帧长和100米传输距离，引入"载波延伸"和"分组突发"机制；
- 全双工模式无碰撞，不使用CSMA/CD协议，无需载波延伸和分组突发；
- 保持以太网V2帧格式，向下兼容10Mbit/s、100Mbit/s以太网。

载波延伸（Carrier Extension） ：当发送的帧长<512字节时，在帧尾部填充特殊字符，将帧长扩展到512字节，确保争用期内能够检测到碰撞；
分组突发（Packet Bursting）：当需要发送多个短帧时，第一个短帧采用载波延伸，后续短帧无需填充，连续发送（仅保留帧间最小间隔），提高传输效率。

（3）10吉比特以太网（10GE）

速率：10Gbit/s；
标准：IEEE 802.3ae（2002年发布）；
传输介质 ：
- 10GBASE-SR：多模光纤，最大传输距离300米；
- 10GBASE-LR：单模光纤，最大传输距离10公里；
- 10GBASE-ER：单模光纤，最大传输距离40公里；
- 10GBASE-T：4对6A类UTP双绞线，最大传输距离100米；
核心特点 ：
- 仅支持全双工模式，不使用CSMA/CD协议（无碰撞）；
- 帧格式与传统以太网完全一致，向下兼容；
- 不仅适用于局域网（LAN），还可用于城域网（MAN）和广域网（WAN），实现端到端以太网传输；
- 主要应用于数据中心互联、骨干网传输等高速场景。

（4）40GE/100GE以太网

速率：40Gbit/s、100Gbit/s；
标准：IEEE 802.3ba（2010年发布）；
传输介质：以光纤为主（单模光纤最大传输距离可达40公里），部分支持铜缆（短距离传输）；
核心特点 ：
- 采用并行传输技术（如40GE采用4路10Gbit/s并行传输，100GE采用10路10Gbit/s或4路25Gbit/s并行传输）；
- 保持以太网帧格式和MAC层机制，兼容现有以太网设备；
- 主要应用于超大型数据中心、骨干网核心节点等超高速传输场景。
