引言

在网络技术日新月异的演进浪潮中，SRv6（Segment Routing over IPv6）正以前所未有的方式重塑网络架构。作为MPLS技术的革命性继承者，SRv6不仅解决了IPv6时代的网络编程挑战，更为5G、云原生和物联网等新场景提供了强大的网络基础设施。本文将深入解析SRv6的技术原理、部署实践和未来趋势，带你全面掌握这一改变网络游戏规则的技术。

一、SRv6：网络技术的范式革命

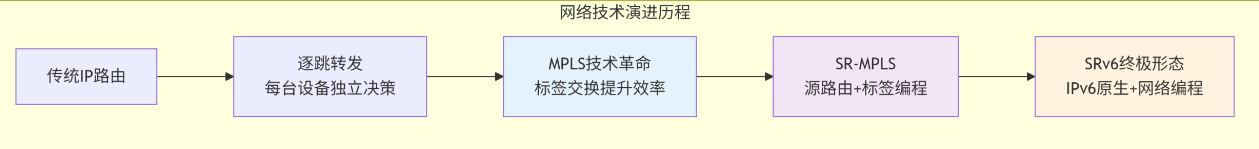

1. 从MPLS到SRv6的技术演进

网络技术发展史是一部不断简化、不断智能化的历史。从传统的路由转发到MPLS标签交换，再到今天的SRv6，每一次变革都在追求更高的效率和更强的可编程性。

华为选择SRv6的核心原因：

  1. 兼容性：不支持SRv6的设备仍可按普通IPv6路由转发数据包

  2. 前瞻性：为5G、云原生、物联网等未来场景提供原生支持

  3. 可编程：实现真正的网络可编程，支持应用定义网络

二、SRv6核心技术原理解析

1. SRv6基本概念

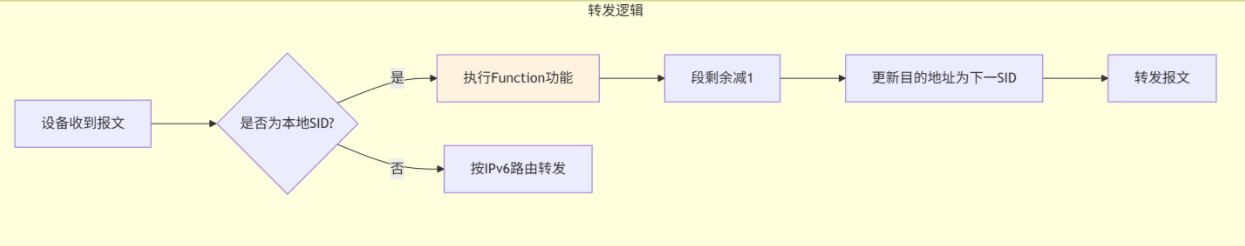

SRv6的核心思想是利用IPv6地址空间承载转发指令，实现"寻址+编程"的一体化。

复制代码
复制代码

2. SRv6与传统路由对比

传统IP路由转发：

bash 复制代码
源主机 → 路由器A → 路由器B → 路由器C → 目标主机
      ↓         ↓         ↓         ↓
   查找路由   查找路由   查找路由   查找路由
   逐跳决策   逐跳决策   逐跳决策

SRv6分段路由转发：

bash 复制代码
源主机 → 路由器A → 路由器B → 路由器C → 目标主机
      ↓         ↓         ↓         ↓
   预置路径   执行指令   执行指令   执行指令
   [SID1,SID2,SID3] → [SID2,SID3] → [SID3] → 完成

3. SRv6 SRH（Segment Routing Header）

SRH是SRv6的核心，承载了完整的转发路径信息。

SRH关键字段：

bash 复制代码
+------------------------------+
| 下一报头  | 扩展头长度 | 路由类型 |
+------------------------------+
| 段剩余    | 保留字段  | 最后一个条目|
+------------------------------+
|          段列表[0]           |
+------------------------------+
|          段列表[1]           |
+------------------------------+
|          段列表[n-1]         |
+------------------------------+

字段详解：

  • 下一报头：值为43，表示Routing Header

  • 路由类型：值为4，表示SRv6

  • 段剩余：待处理的段数量，每经过一个节点减1

  • 段列表：有序的SID序列，定义完整转发路径

三、SRv6部署实践指南

1. SRv6基础配置

bash 复制代码
# 1. 启用SRv6功能
segment-routing ipv6
 locator telecom
  prefix 2001:db8:abcd::/64

# 2. 配置IGP支持（以IS-IS为例）
isis 1
 is-level level-2
 cost-style wide
 network-entity 49.0001.0000.0000.0001.00
 #
 ipv6 enable topology ipv6
 segment-routing ipv6 locator telecom

# 3. 配置接口
interface GigabitEthernet0/0/0
 ipv6 enable
 ipv6 address 2001:db8:1::1/64
 isis ipv6 enable 1

2. SRv6 SID配置示例

bash 复制代码
# 配置End.DT4 SID（用于VPNv4转发）
segment-routing ipv6
 locator telecom
  opcode ::100 end-dt4 vpn-instance site-a

# 配置End.X SID（用于指定出接口）
segment-routing ipv6
 locator telecom
  opcode ::200 end.x interface GigabitEthernet0/0/1

# 验证SID配置
display segment-routing ipv6 locator verbose
display segment-routing ipv6 local-sid end-dt4

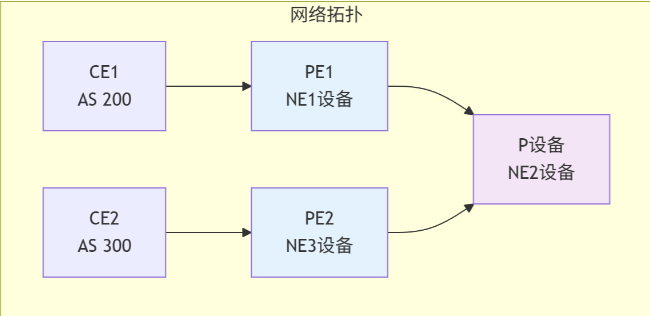

3. SRv6 VPN部署完整示例

详细配置：

bash 复制代码
# PE1设备配置
# 1. VPN实例配置
ip vpn-instance site-a
 ipv4-family
  route-distinguisher 1:1
  vpn-target 1:1 export-extcommunity
  vpn-target 1:1 import-extcommunity
  segment-routing ipv6 best-effort

# 2. 接口绑定
interface GigabitEthernet0/0/0
 ip binding vpn-instance site-a
 ip address 10.0.1.254 255.255.255.0

# 3. BGP配置
bgp 100
 router-id 1.1.1.1
 peer 3.3.3.3 as-number 100
 peer 3.3.3.3 connect-interface LoopBack0
 #
 ipv4-family vpnv4
  peer 3.3.3.3 enable
  peer 3.3.3.3 prefix-sid
 #
 ipv4-family vpn-instance site-a
  peer 10.0.1.1 as-number 200
  segment-routing ipv6 locator telecom

# 4. SRv6配置
segment-routing ipv6
 encapsulation source-address fc00::1
 locator telecom
  prefix 2001:db8:abcd::/64
  opcode ::100 end-dt4 vpn-instance site-a

四、SRv6高级特性

1. SRv6 BE与TE模式

SRv6支持两种转发模式，满足不同业务需求。

复制代码

BE模式配置：

bash 复制代码
# 在VPN实例下启用BE模式
ip vpn-instance site-a
 ipv4-family
  segment-routing ipv6 best-effort

TE模式配置：

bash 复制代码
# 定义显式路径
segment-routing ipv6
 traffic-eng
  path path1
   index 10 sid 2001:db8:abcd::100
   index 20 sid 2001:db8:abcd::200
   index 30 sid 2001:db8:abcd::300

2. SRv6 SID类型详解

SRv6支持多种SID类型，满足不同网络功能需求。

SID类型 功能描述 对应MPLS机制 应用场景
End​ 节点SID，标识网络节点 Prefix SID 节点标识，最短路径转发
End.X​ 邻接SID，指定出接口 Adjacency SID 指定链路转发，流量工程
End.DT4​ VPNv4解封装转发 VPNv4私网标签 IPv4 VPN业务
End.DT6​ VPNv6解封装转发 VPNv6私网标签 IPv6 VPN业务
End.DX4​ 跨域IPv4转发 跨域标签 跨域VPN业务
End.DX6​ 跨域IPv6转发 跨域标签 跨域IPv6业务
End.OP​ 操作SID，执行特定操作 无直接对应 网络功能调用

3. SRv6与网络切片

SRv6天然支持网络切片，为5G等场景提供关键支撑。

复制代码

五、SRv6应用场景

1. 云网融合场景

SRv6为云网融合提供了统一承载方案。

云网协同优势：

  1. 业务快速开通：通过SRv6编程快速建立云到端连接

  2. 智能选路：根据应用需求选择最优路径

  3. 服务链集成：将安全、加速等网络功能编排到路径中

  4. 运维简化：端到端可视化，故障快速定位

云网SRv6架构：

bash 复制代码
云数据中心 ──┬── SRv6骨干网 ──┬── 分支机构
              ├── SRv6骨干网 ──┼── 移动用户
              └── SRv6骨干网 ──┴── IoT设备

2. 5G承载网络

SRv6是5G承载网的关键技术，支撑5G三大应用场景。

5G场景需求：

  • eMBB：大带宽，需要灵活的流量调度

  • uRLLC：低时延高可靠，需要确定性的路径保障

  • mMTC：海量连接，需要高效的资源利用

SRv6 5G承载方案：

bash 复制代码
# 5G切片SRv6配置示例
# 配置eMBB切片路径
segment-routing ipv6
 traffic-eng
  slice embb
   path high-bandwidth
    sid-list 2001:db8::100 2001:db8::200 2001:db8::300

# 配置uRLLC切片路径
segment-routing ipv6
 traffic-eng
  slice urllc
   path low-latency
    sid-list 2001:db8::101 2001:db8::201
    constraint latency 10ms

3. 企业多分支互联

SRv6为企业多分支互联提供了更简单、更灵活的方案。

传统MPLS VPN痛点：

  • 配置复杂，开通周期长

  • 运维困难，故障定位慢

  • 扩展性差，新增站点麻烦

SRv6企业互联优势：

  • 即插即用，自动建立连接

  • 智能选路，应用体验优化

  • 安全可靠，端到端加密

  • 运维简单，可视化监控

六、SRv6部署实践与排障

1. SRv6部署检查清单

前期准备：

  • 确认设备支持SRv6功能

  • 规划IPv6地址和SID分配方案

  • 准备网络拓扑和流量模型

  • 制定回退和应急方案

配置验证：

bash 复制代码
# 1. 检查SRv6基础配置
display segment-routing ipv6

# 2. 验证Locator配置
display segment-routing ipv6 locator

# 3. 检查SID分配
display segment-routing ipv6 local-sid

# 4. 验证IGP扩散
display isis segment-routing ipv6 locator

# 5. 检查BGP Prefix-SID
display bgp vpnv4 routing-table prefix-sid

2. 常见问题与解决方案

问题1：SRv6隧道建立失败

bash 复制代码
可能原因：
1. Locator前缀未通过IGP扩散
2. SID分配冲突
3. 底层IPv6路由不通

排查步骤：
1. 检查IGP邻居状态
2. 验证Locator路由学习
3. 测试底层IPv6连通性

问题2：VPN业务不通

bash 复制代码
可能原因：
1. End.DT4 SID未正确分配
2. BGP Prefix-SID未通告
3. VPN实例路由学习异常

排查步骤：
1. 检查End.DT4 SID分配
2. 验证BGP邻居和路由学习
3. 检查VPN实例路由表

问题3：性能问题

bash 复制代码
可能原因：
1. SRH头部长度过大
2. 硬件转发性能不足
3. 路径选择不合理

优化建议：
1. 压缩SRH，减少段数量
2. 启用硬件加速
3. 优化SID列表设计

3. SRv6排障命令集

bash 复制代码
# 基础状态检查
display segment-routing ipv6
display segment-routing ipv6 locator verbose
display segment-routing ipv6 local-sid [end | end.x | end.dt4]

# 路由和转发检查
display ipv6 routing-table
display isis peer
display bgp peer
display bgp vpnv4 routing-table

# 数据平面检查
ping ipv6 -a fc00::1 fc00::3
tracert ipv6 fc00::3

# 性能监控
display segment-routing ipv6 traffic statistics
display interface counters

七、SRv6未来发展趋势

1. 标准演进

SRv6标准仍在快速演进，主要方向包括：

  • 压缩SRH：减少头部开销，提升效率

  • 网络编程：更丰富的网络功能抽象

  • AI集成：智能路径规划和优化

  • 安全增强：原生安全能力集成

2. 产业生态

SRv6产业生态正在快速成熟：

  • 设备商：主流厂商全面支持SRv6

  • 运营商：全球多个运营商开始规模部署

  • 开源社区：多个开源项目支持SRv6

  • 标准组织：IETF、ETSI等持续推进标准化

3. 应用创新

SRv6正在催生新的应用创新：

  • 算力网络：计算与网络深度融合

  • 确定性网络：保障关键业务SLA

  • 数字孪生：网络数字孪生体

  • 自动驾驶网络：网络自愈自优

结语

SRv6不仅仅是技术的升级，更是网络理念的革命。它将网络从被动的传输管道转变为主动的可编程平台，为数字时代的各种创新应用提供了强大的网络基础设施支撑。

SRv6的核心价值：

  • 简化网络：统一协议栈，降低运维复杂度

  • 提升效率：源路由优化，提升转发效率

  • 增强智能：网络可编程，支持应用定义

  • 面向未来：IPv6原生，支撑未来十年发展

学习建议：

  1. 理解原理：深入理解SRv6的核心思想和工作机制

  2. 动手实践：在实验环境中动手配置和排障

  3. 关注标准：跟踪SRv6标准的最新进展

  4. 积累案例：学习和分析实际部署案例

  5. 建立人脉：加入SRv6技术社区，交流学习

SRv6的时代已经到来，掌握这项技术不仅意味着掌握了当前网络的最前沿，更意味着为未来的网络发展做好了准备。无论你是网络工程师、架构师还是技术决策者，SRv6都将是你职业生涯中不可或缺的重要技能。
