从EtherNet/IP到DeviceNet：一场驱动智能仓储升级的"协议融合"实践

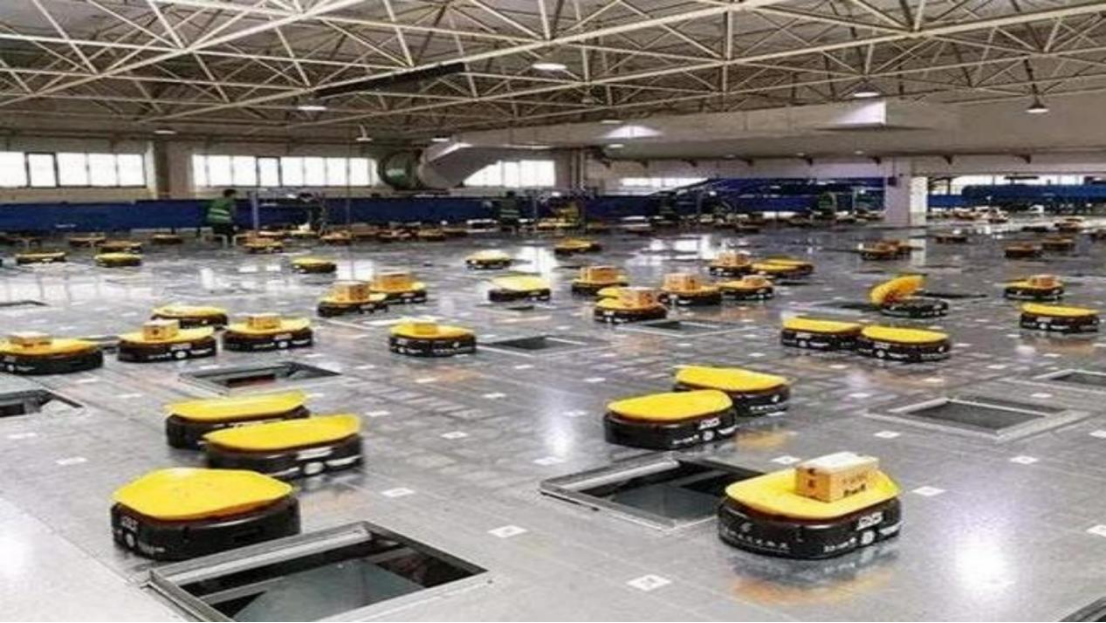

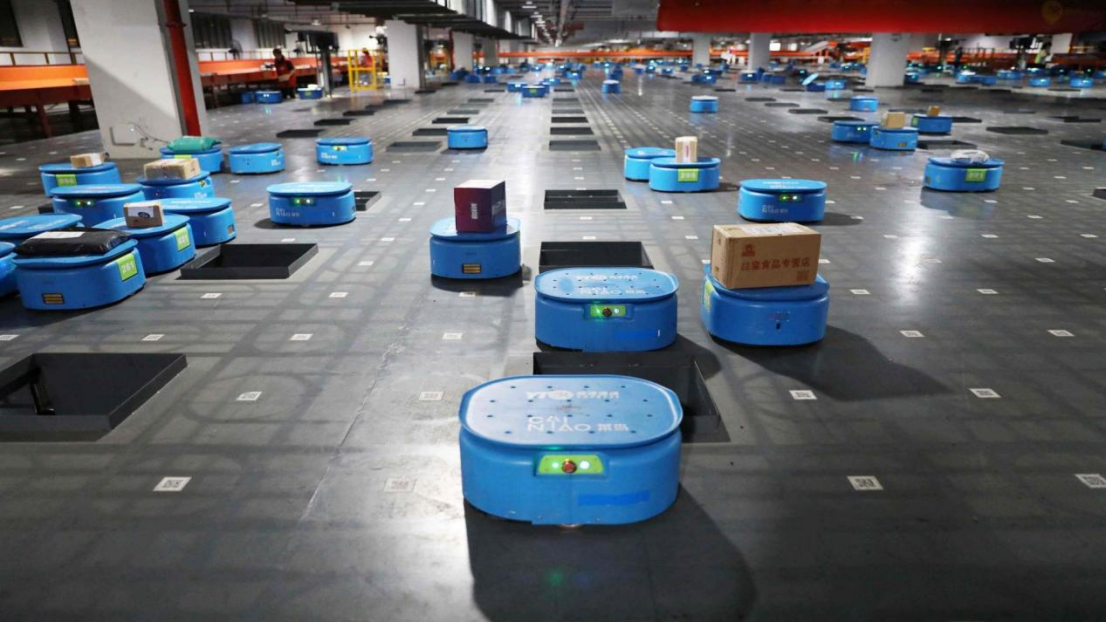

- 项目背景：智能仓储升级的异构网络之困
近年来，国内某大型电商区域配送中心面临仓储自动化升级需求。现场控制系统核心为三套罗克韦尔ControlLogix系列PLC（采用EtherNet/IP协议），而新增的智能视觉分拣设备（品牌为康耐视）仅支持DeviceNet接口。这种新旧设备协议不兼容的困境，正是当前制造业智能化改造中典型场景------如何在保障现有控制系统投资前提下，集成新型智能设备？
我们工程师团队面临的挑战清晰而具体：必须在不改变PLC程序架构、不更换视觉设备的前提下，实现两类异构网络的实时数据互通。经过技术论证，采用协议转换网关成为最优解。
- 方案设计与网络拓扑：三层架构的智慧连接
项目采用"信息层-控制层-设备层"三级网络架构。顶层信息层采用标准以太网，用于WMS系统与PLC的数据交互；核心控制层基于EtherNet/IP协议，连接三台ControlLogix PLC组成环网；底层设备层则通过DeviceNet连接八套视觉识别单元。

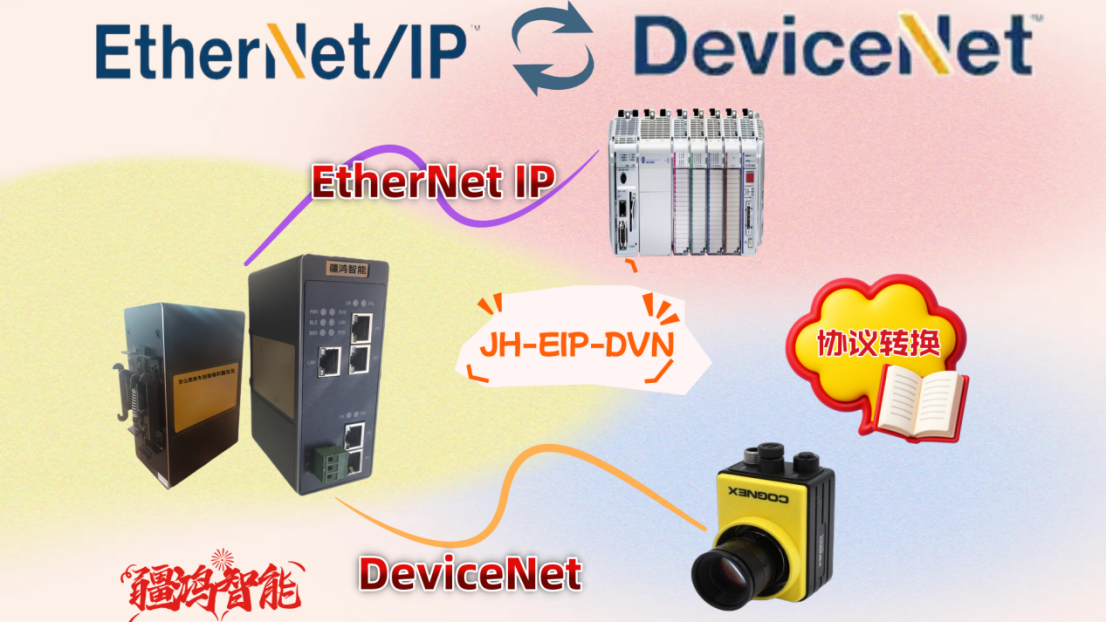

网络拓扑的核心创新点在于：在EtherNet/IP与DeviceNet网络之间部署多端口协议转换网关。该网关具备双网络接口，通过硬件协议转换芯片与实时操作系统，实现两种协议的数据帧智能转换。具体数据流向为：视觉识别结果→DeviceNet网络→JH-EIP-DVN协议转换网关→EtherNet/IP网络→PLC数据处理→执行机构控制。
拓扑结构呈现出清晰的层次化特征：上层EtherNet/IP网络负责大容量、非实时数据的传输（如订单信息、视觉统计结果）；下层DeviceNet网络则专注于小数据量、高确定性的控制信号传递（如触发信号、条码数据）。网关在此架构中扮演着"翻译官"角色，其转换延迟控制在5ms以内，完全满足分拣线200件/分钟的速度要求。
- 关键设备选型：精准匹配的工程智慧
在设备选型阶段，我们制定了严格的技术规范：
协议转换网关选用疆鸿智能协议网关，该设备支持同时连接4路DeviceNet从站和1路EtherNet/IP适配器连接。其关键参数包括：支持DeviceNet波特率125/250/500kbps自适应，EtherNet/IP支持10/100M自适应，内置5000条I/O数据映射表，工作温度范围-25℃至+60℃，满足仓库环境要求。
视觉系统采用康耐信In-Sight 8402系列，分辨率为1600×1200，帧率60fps，配备专用DeviceNet通信模块。该设备通过网关映射后，在PLC系统中呈现为标准的EtherNet/IP适配器设备，极大简化了编程复杂度。
网络基础设施包括：安费诺DeviceNet分线器（带浪涌保护），菲尼克斯电气EtherNet/IP交换机（支持DLR环网协议），以及满足DeviceNet规范的专用电缆（带双层屏蔽）。
- 网关：智能仓储系统中不可或缺的神经节点
在实际调试与应用中，协议转换网关的价值远超预期。首先，它实现了网络隔离，当DeviceNet分支出现故障时，不会影响整个EtherNet/IP网络稳定性。其次，网关的数据预处理功能有效减轻了PLC负担------原始视觉数据在网关内已完成初步筛选，仅将有效条码信息上传至PLC。
更值得关注的是网关的诊断功能。通过网页界面可实时监控两网段的通信状态、负载率及错误代码，这种透明化监控使得网络维护效率提升约40%。在实际运行中，网关累计处理了超过1200万次协议转换请求，丢包率低于0.001%，验证了其在工业环境下的可靠性。
总结：传统与智能的创新融合之道
本项目通过巧妙的网络架构设计，证明了传统工业网络与新型智能设备可以有机融合。EtherNet/IP与DeviceNet的协议转换不仅是技术上的接口适配，更体现了工程思维的创新------在尊重现有工业体系的基础上，渐进式地引入智能化元素。
这一方案的创新性在于：一是采用了分布式协议转换而非集中式控制器，提高了系统可靠性；二是建立了双向数据映射机制，实现了真正的数据透明传输；三是创建了分层诊断体系，显著提升了系统可维护性。最终，项目在预算范围内提前两周完成，系统投运后分拣准确率从98.3%提升至99.7%，人工复核岗位减少60%。
智能仓储的升级之路，往往不在于推翻重建，而在于智慧连接。通过精准的协议转换与网络融合，我们让传统PLC系统与先进视觉技术握手言和，这正是工业自动化工程师在智能制造时代创造的独特价值------用连接赋能传统，以兼容推动创新。
