GSV1011 参数规格详解与产品应用场景总结
一、产品通用信息与核心定位

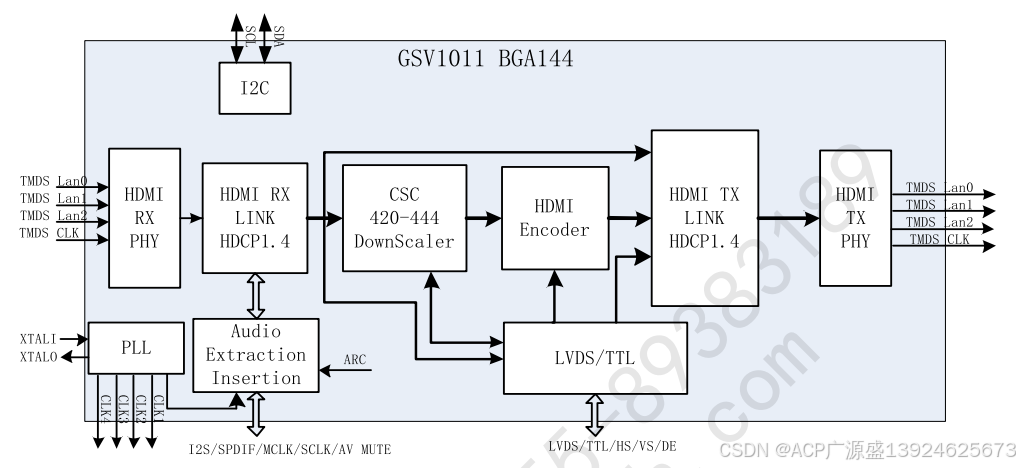

GSV1011 是由 GScoolink（基石酷联微电子）推出的HDMI2.0/1.4 兼容收发器，集成 LVDS/TTL 数据总线接口与音频提取 / 插入功能，支持 HDCP1.4 内容保护，核心定位为 "高兼容性音视频信号转换与传输芯片"，适用于需要多接口协同、高分辨率视频处理的场景。其基础性能参数如下：
- 视频处理能力 ：HDMI 输入最大像素时钟 600MHz，支持最高分辨率4K2K@60Hz 4:4:4 8-bit（非压缩），内置视频处理 IP（CSC 颜色空间转换、Dither 抖动处理、420↔444 格式转换、下变换器、去隔行器）。
- 音频处理能力 ：支持最高8 通道 I2S 非压缩音频（192kHz 采样率），兼容 L-PCM、IEC 61937（压缩）、HBR 高比特率、DSD 等音频格式。
- 接口灵活性：集成 HDMI TRX（收发）、LVDS 双向接口、TTL 双向接口，支持 I2C 控制（最高 400kHz SCL 频率），内置 4 路独立时钟发生器（25MHz~600MHz），可替代外置时钟芯片。
二、核心功能参数规格详解
2.1 HDMI TRX 收发器参数
HDMI 接口是 GSV1011 的核心传输通道，参数直接决定高分辨率视频的兼容性与稳定性，具体规格如下：
| 类别 | 详细参数 | 说明 |
|---|---|---|
| 合规标准 | 兼容 HDMI2.0b、HDMI1.4b；支持 HDCP1.4 | 满足主流 HDMI 设备协议，可适配新旧显示终端（如 4K 显示器、1080P 投影仪） |
| 传输性能 | 数据速率最高 18Gbps；HDMI Tx 输出摆幅、 slew-rate（压摆率）、预加重可编程 | 18Gbps 对应 4K60 4:4:4 传输需求，可编程参数适配不同 PCB 链路损耗 |
| 接收能力 | 自适应接收均衡；AC 耦合支持 | 可补偿长距离传输后的信号衰减，提升链路稳定性 |
| 视频增强 | 支持 HDR（HDR10/HDR12/Dolby Vision/HLG）；颜色空间转换器（任意空间转换） | 适配高动态范围显示设备，解决不同设备间颜色空间不兼容问题 |
| 时钟扩展 | 内置 4 路独立时钟发生器（25MHz~600MHz） | 可直接为外部芯片（如 FPGA、MCU）提供时钟，简化硬件设计 |
| 引脚特性 | DDC/HPD/CEC 引脚 5V 耐压 | 提升引脚抗干扰能力，适配工业级或复杂供电环境 |
2.2 LVDS 双向收发器参数
LVDS 接口主打 "高速低功耗" 传输，适用于长距离视频信号传输（如显示器面板、工业相机），参数如下：
| 类别 | 详细参数 | 说明 |
|---|---|---|
| 传输能力 | 双向传输；支持最高4K2K@60Hz 4:4:4视频；每 lane 数据速率 1.5Gbps | 单 lane 速率满足 4K 视频分路传输需求，双向特性支持 "接收 LVDS 转 HDMI" 或 "HDMI 转 LVDS 输出" |
| 兼容性 | 兼容主流 FPGA LVDS 标准（最多 15 对差分对）；支持 VESA/JEIDA LVDS 标准 | 可直接与 Xilinx/Altera FPGA 或 VESA/JEIDA 接口面板对接 |
| 可编程特性 | 输出摆幅（25mV~375mV，25mV 步进）、共模电压（800mV~1550mV，50mV 步进）、预加重（0~-6dB） | 适配不同长度的 LVDS 线缆（如 1m/3m/5m），补偿信号衰减 |
| 时钟模式 | 支持 SDR/DDR/xN（N=1~7）模式；时钟相位可调（数据边沿对齐 / 数据中间对齐） | 灵活适配不同外设的时钟需求，避免时序偏移导致的画面异常 |
| 同步方式 | 支持差分 HS/VS/DE（数据使能）；嵌入式 SAV/EAV 同步信号 | 适配 "分离同步"（如工业显示）和 "嵌入式同步"（如消费级面板）两种场景 |
2.3 TTL 双向收发器参数
TTL 接口主打 "多电压兼容" 与 "低成本连接"，适用于中低速、近距离外设（如低端显示模块、MCU 控制的显示终端），参数如下：
| 类别 | 详细参数 | 说明 |
|---|---|---|
| 数据宽度与速率 | 48bit 视频输出；每 lane 最高 300Mbps；支持 SDR/DDR 时钟模式 | 48bit 宽度适配高色深（如 36bit RGB 4:4:4），300Mbps 速率满足 1080P60 需求 |
| 电压兼容性 | 支持 1.8V/2.5V/3.3V VCCO（I/O 电压）；接收器支持 Schmitt（施密特）触发器可选 | 适配不同电压域的外设（如 1.8V FPGA、3.3V MCU），施密特触发器提升抗干扰 |
| 驱动特性 | 驱动强度可编程（S0=2mA~S3=12mA）；输出电流可调（如 3.3V 时 IOL 最大 32.2mA） | 适配不同负载（如 0.5m/1m TTL 线缆），避免信号过冲或欠冲 |
| 同步方式 | 支持 HS/VS/DE 分离同步；嵌入式 SAV/EAV 同步 | 与 LVDS 同步方式兼容，便于多接口统一设计 |
2.4 音频处理参数
GSV1011 支持 "音频与视频解耦处理"，可独立提取或插入音频信号，适配 AV 系统的音视频同步需求，参数如下：
| 功能方向 | 详细参数 | 说明 |
|---|---|---|
| 音频提取（HDMI→外部） | 支持 SPDIF/I2S/HBR/DSD/TDM 格式；I2S 输出最多 8 通道（AP0~AP3），SPDIF 同时输出 | 提取 HDMI 中的音频信号，可对接音响、功放（如 SPDIF 接 Soundbar，I2S 接多声道功放） |
| 音频插入（外部→HDMI） | 支持立体声 I2S、8 通道 I2S、SPDIF 输入；I2S 插入需外部提供 MCLK（128Fs/256Fs 等） | 外部音频（如麦克风、播放器）可插入 HDMI 流，适用于机顶盒、会议终端 |
| 格式兼容性 | 支持采样率：32kHz~768kHz（L-PCM）、64kHz/128kHz（One Bit Audio）、HBR（256kHz~768kHz） | 覆盖消费级（44.1kHz/48kHz）和专业级（192kHz/384kHz）音频需求 |
2.5 关键电气规格
电气参数是硬件设计的核心依据，直接影响芯片的稳定性、功耗与可靠性：
| 类别 | 详细参数 | 说明 |
|---|---|---|
| 工作条件 | 环境温度：-20℃~85℃；结温（Tj）≤125℃；电源电压：核心 1.2V，I/O 1.8/2.5/3.3V | 满足工业级宽温需求，避免高温环境下性能衰减（如车载、户外显示） |
| 功耗特性 | 4K60 TRX+LVDS 输出：总电流 1090mA，总功耗≈2.2W；4K30 时总功耗≈1.58W | 需合理设计 PCB 散热（如铺铜、散热片），避免结温超标 |
| ESD 防护 | 外部搭配 RCLAMP0524 时，Rx/Tx TMDS 接口可通过 15kV 接触放电测试 | 提升产品抗静电能力，降低生产与使用中的损坏风险 |
| 时序特性 | 电源上电顺序：1.2V 核心电源先于 3.3V I/O 电源；I2C 支持 16 位寄存器地址 | 硬件设计需严格遵循上电时序，避免芯片复位异常 |
三、视频输出映射规格（灵活性核心）
GSV1011 的视频输出支持TTL 与 LVDS 双接口的多模式配置，可适配不同分辨率、不同显示协议的终端，核心映射规则如下：
3.1 TTL 输出模式
通过 3 个配置寄存器（Mode CFG 0~2）定义输出模式，支持 "单像素" 与 "双像素" 切换，覆盖主流颜色空间与同步方式：
- 单像素模式：支持 RGB/YCbCr 4:4:4（24/30/36bit）、YCbCr 4:2:2（BT.1120/BT.656 标准，16/20/24bit），同步方式可选 "分离同步"（HS/VS 独立引脚）或 "嵌入式同步"（SAV/EAV 信号嵌入数据）。
- 双像素模式：48bit TTL 引脚同时输出 2 个像素，最高支持 48bit YCbCr/RGB 4:4:4（如 4K60 时，像素时钟 297MHz，DDR 模式下数据速率 14.256Gbps），适配高分辨率高速显示。
3.2 LVDS 输出模式
支持 2x/3x/4x 倍率模式，根据像素时钟自动切换 "单像素 / 双像素"，适配不同 LVDS 显示面板：
- 模式切换阈值：像素时钟≤300MHz 时用单像素模式，＞300MHz 时用双像素模式（如 4K60 594MHz 像素时钟，需双像素模式降低 lane 速率）。
- 标准兼容：支持 VESA 与 JEIDA LVDS 颜色映射（如 VESA 的 R/G/B 分路传输，JEIDA 的字节序调整），可对接主流 LVDS 面板（如 1080P60 面板、4K30 面板）。
四、封装与订购信息
- 封装类型：BGA144，尺寸 10mm×10mm，球距 0.8mm（适合高密度 PCB 设计）。
- 温度等级：工业级（-20℃~85℃）。
- 包装方式：托盘（Tray）包装，便于 SMT 自动化生产。
- 型号标识：仅 GSV1011 一款型号，覆盖所有功能（无衍生型号，简化选型）。
五、产品应用场景总结
GSV1011 的参数特性决定了其 "高兼容性、多接口、音视频协同" 的核心优势，主要应用于以下场景：
5.1 4K 高分辨率显示设备
- 应用案例：4K 显示器、4K 投影仪、工业 4K 监视器。
- 适配原因：支持 4K2K@60Hz 4:4:4 8-bit 视频，HDMI2.0b 合规，LVDS/TTL 接口可直接对接显示面板；内置 HDR 处理（HDR10/Dolby Vision），满足高画质需求。
5.2 HDMI 与 LVDS/TTL 接口转换设备
- 应用案例：HDMI 转 LVDS 转换器（如 4K 机顶盒→LVDS 工业屏）、HDMI 转 TTL 适配器（如电脑→TTL 小尺寸显示模块）。
- 适配原因：双向 LVDS/TTL 接口，支持 "HDMI→LVDS/TTL" 或 "LVDS/TTL→HDMI" 转换；可编程同步方式（分离 / 嵌入式），适配不同面板协议。
5.3 音视频同步处理设备
- 应用案例：AV 接收器、机顶盒、会议终端、车载信息娱乐系统。
- 适配原因：支持音频提取（HDMI 音频→音响）与插入（麦克风音频→HDMI），8 通道 I2S 适配多声道系统；宽温特性（-20℃~85℃）满足车载环境需求。
5.4 嵌入式显示系统
- 应用案例：工业控制显示（如 PLC 触摸屏）、医疗设备显示（如超声仪）、自助终端（如 ATM 显示屏）。
- 适配原因：TTL 接口支持 1.8/2.5/3.3V 电压，可对接嵌入式 MCU/FPGA；内置 4 路时钟发生器，简化硬件设计（无需外置时钟芯片）；ESD 防护能力强，适应复杂环境。
5.5 时钟生成与视频调理设备
- 应用案例：视频信号分配器、时钟扩展器。
- 适配原因：HDMI RX 可解码输入时序，通过 HDMI TX PHY 生成 4 路独立时钟（25MHz~600MHz）；内置下变换器（4K→2K），可适配低分辨率显示终端。
综上，GSV1011 是一款 "全功能型音视频转换芯片"，通过 HDMI、LVDS、TTL 多接口协同与灵活的音视频处理能力，广泛适用于消费电子、工业控制、车载、医疗等领域的高分辨率显示与信号转换场景。
