一、芯片核心定位

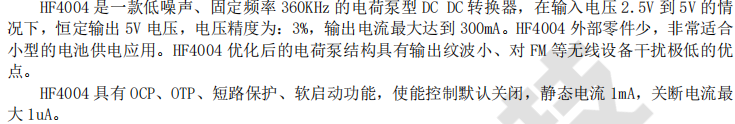

HF4004 是一款采用电荷泵架构的微型、低噪声、固定频率升压DC-DC转换器
其核心价值在于 仅需少量外围元件即可实现2.5V至5V输入条件下的精准5V输出、高达300mA的输出电流能力 以及 优异的低噪声与低纹波特性
专为蓝牙音箱、USB OTG设备、读卡器、LED背光 等电池供电的便携设备设计，致力于在有限空间内提供高效、洁净的5V电源

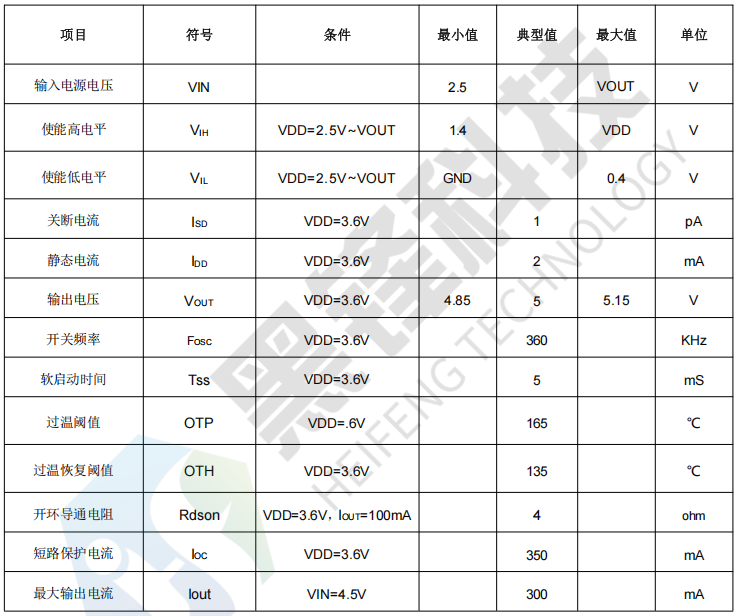

二、关键电气参数详解
输入输出特性
- 输入电压范围（VIN） 2.5V 至 5V
- 输出电压（VOUT） 固定5V，精度±3%（范围4.85V至5.15V）
- 最大输出电流（IOUT） 高达300mA（VIN=4.5V时）
- 输出电流能力随输入电压降低而下降
功耗与效率特性
- 静态电流（ICO） 典型2mA（VDD=3.6V）
- 关断电流（ISO） 最大1μA（VDD=3.6V）
- 电荷泵效率 非传统开关电源架构，效率受限于电压倍增与开关损耗，但外围简单、噪声低
开关与频率特性
- 开关频率（FOSC） 固定360kHz
- 低固定频率有助于降低开关噪声对敏感无线设备（如FM收音机）的干扰
- 软启动时间（TSS） 典型5ms，限制启动浪涌电流
保护功能参数
- 过流保护（OCP） 短路保护电流（IOC）典型350mA
- 过温保护（OTP） 关断点165°C，恢复点135°C（迟滞30°C）
- 短路保护 内置，短路时自动关断输出
三、芯片架构与特性优势
电荷泵升压架构

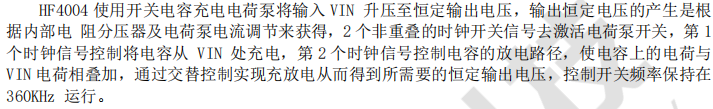

- 采用开关电容充电泵结构，通过两相非重叠时钟控制外部飞电容（CFLY）的充放电，将输入电压倍增至5V输出
- 无需电感，仅需三个外部电容（CIN、COUT、CFLY），极大简化外围电路与PCB布局
优化低噪声设计
- 固定360kHz开关频率且经过优化，输出纹波小，对FM等无线设备干扰极低
- 适用于对电源噪声敏感的射频与音频应用
全面集成保护
- 集成OCP、OTP、短路保护与软启动，提升系统在异常条件下的可靠性
- 使能控制（EN）支持关断，关断电流仅1μA，适合电池供电设备的低功耗管理
四、应用设计要点
外部电容选择（关键）
- 输入电容（CIN） 建议使用≥2.2μF的低ESR陶瓷电容，靠近VIN与GND引脚，用于滤波与提供瞬态电流
- 输出电容（COUT） 建议使用≥2.2μF的低ESR陶瓷电容，靠近VOUT与GND引脚，用于降低输出纹波
- 纹波电压估算公式 V_RIPPLE = IOUT / (2 × FOSC × COUT)
- 飞电容（CFLY） 必须使用非极性电容，建议≥2.2μF的低ESR陶瓷电容，其容值影响电荷泵的电流输送能力与效率
EN使能控制
- EN为高电平时芯片工作，输出5V
- EN为低电平时芯片关断，静态电流<1μA
- EN引脚内置下拉，默认为关断状态，避免浮空误启动
PCB布局准则
- 电容就近布局 CIN、COUT、CFLY必须紧靠对应引脚，走线短而粗，以最小化ESR与寄生电感
- 地平面设计 所有电容的接地端与芯片GND引脚应通过宽而短的路径连接至统一地平面
- 噪声隔离 尽量远离敏感模拟或射频电路，特别是CFLY与VOUT的走线
热管理考虑
- 芯片采用SOT23-6封装，散热能力有限
- 在最大输出电流（300mA）且输入电压较低时，芯片功耗较大，需注意PCB散热设计
- 可通过增加芯片周围铜箔面积辅助散热
五、典型应用场景
蓝牙音箱与便携音频设备
- 为音频功放或主控芯片提供洁净的5V电源，其低噪声特性有助于提升音质
USB OTG供电
- 为USB外设提供5V电源，支持移动设备连接U盘、读卡器等
读卡器与存储设备
- 为SD/TF卡槽或其他存储接口提供稳定5V电压
LED背光驱动
- 为中小尺寸LCD或指示LED提供恒压驱动
其他电池供电的5V系统
- 适用于任何由单节锂电或2--3节镍氢/碱性电池供电，需要稳定5V电源的便携设备
六、调试与常见问题
输出电压偏低或不稳
- 检查输入电压 是否低于2.5V或高于5V
- 检查负载电流 是否超过芯片在该输入电压下的最大输出能力
- 检查电容 确认CIN、COUT、CFLY容值与ESR符合要求，焊接是否良好
- 检查EN引脚 是否为稳定高电平
输出纹波过大
- 检查COUT容值 是否足够，建议使用10μF或更大容值的低ESR陶瓷电容
- 检查CFLY容值 是否足够，建议使用10μF低ESR陶瓷电容
- 检查PCB布局 电容是否紧靠引脚，地回路是否优化
芯片发热严重
- 检查负载电流 是否持续接近300mA
- 检查输入输出电压差 在输入电压较低时（如2.5V升压至5V），功耗较大，需评估散热
- 改善散热 增加芯片周围铜箔面积，保持空气流通
使能控制异常
- 测量EN引脚电平 确保其为明确的高（>1.4V）或低（<0.4V）
- 注意EN内置下拉，悬空时默认为低（关断）
热插拔或频繁开关机导致异常
- 确保软启动正常工作 启动时间约5ms，避免过快的反复开关
- 检查输入电容 是否能为芯片提供稳定的启动电流
七、总结
HF4004 通过 电荷泵架构 实现了 极简的外围电路设计，在SOT23-6微型封装中提供了 稳定的5V输出、低噪声特性 与 全面的保护功能
它特别适合在 空间受限、电池供电且对电源噪声敏感 的便携设备中作为5V电源解决方案
成功应用的关键在于 正确选择低ESR陶瓷电容、遵循紧凑的PCB布局 以及 合理评估其输出电流能力与散热条件
在需要简单、小巧、洁净的5V升压转换场合 ，HF4004是一款高集成度、高可靠性的优选芯片
文档出处
本文基于黑锋科技（HEIFENG TECHNOLOGY）HF4004 芯片数据手册整理编写，结合电荷泵电源设计实践
具体设计与应用请以官方最新数据手册为准，在实际应用中建议重点验证 负载调整率、输出纹波 及 热性能
