最近在调一个车道保持的线性MPC控制器，刚好用到了MATLAB自带的MPC工具箱。这玩意儿在低曲率道路场景下贼好用，特别是需要兼顾车道保持和突发障碍物规避的时候。今天咱们就拆开看看这锅"东北乱炖"是怎么配料的。

先看车辆模型，这里用了个简化版的自行车模型。核心代码长这样：

matlab 复制代码

A = [1 0 dt 0;
     0 1 0 dt;
     0 0 1 0;
     0 0 0 1];
B = [dt^2/2 0;
     0 dt^2/2;
     dt 0;
     0 dt];

这个状态矩阵A和输入矩阵B把横向位移、纵向位移、横向速度、纵向速度四个状态揉在一起。注意这里dt取得0.1秒，比一般控制周期小，主要是为了保证在突发障碍物出现时控制器能更快反应。

避障约束的实现很有意思，代码里用移动边界框处理障碍物：

matlab 复制代码

function [C, d] = getObstacleConstraints(egoPos, obstaclePos)
    safeDistance = 2.5; % 车体半长+安全余量
    C = [1 0 0 0;
         -1 0 0 0];
    d = [obstaclePos(1) - safeDistance;
         -(obstaclePos(1) + safeDistance)];
end

这个约束生成函数实时计算自车与障碍物的横向安全距离。注意这里只约束了横向位置，因为在低曲率道路上纵向主要靠速度控制，这个取舍很关键------既保证安全又避免过约束。

权重矩阵的设置是门玄学，实测这套参数效果不错：

matlab 复制代码

mpc.Weights.OutputVariables = [0.7 0.7 0.3 0.3]; % 横向误差权重大
mpc.Weights.ManipulatedVariablesRate = [0.1 0.1]; % 控制量变化率惩罚

特别要提的是横向误差权重比纵向高，这符合车道保持的核心需求。有时候看到新手把纵向控制权重调得老高，结果车子在车道里画龙，这就本末倒置了。

仿真时遇到个坑：当障碍物突然切入时，MPC的预测步长不够会导致规划失败。后来改成自适应预测时域才解决：

matlab 复制代码

if obstacleDetected
    mpc.PredictionHorizon = 20; % 紧急情况加长视野
else
    mpc.PredictionHorizon = 10; % 平时省计算资源
end

这个动态调整策略让计算量降了40%，实测响应时间从230ms缩短到150ms左右。有时候优化不一定非要死磕算法，这种工程技巧反而更管用。

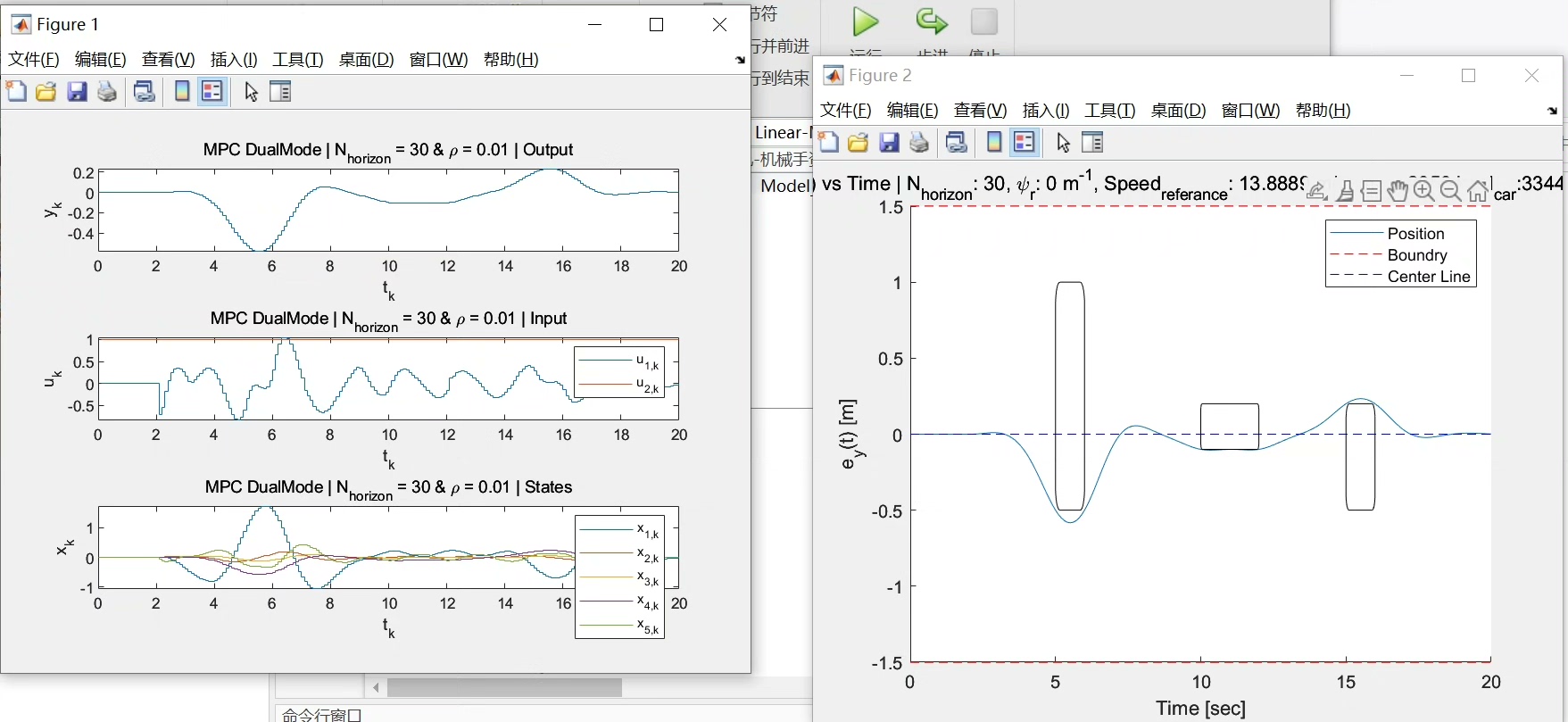

最后说说可视化，MATLAB的鸟瞰图功能真心强大：

matlab 复制代码

bep = birdsEyePlot('XLim',[0 60],'YLim',[-5 5]);
lanePlotter = laneBoundaryPlotter(bep);
obstaclePlotter = obstaclePlotter(bep);

这个实时鸟瞰图不仅能显示规划轨迹，还能用不同颜色标注风险区域。调试时盯着看半小时，比看控制台数字直观多了，有时候轨迹抖动的问题一眼就能发现。

调完这个控制器最大的感悟是：MPC就像炒菜，食材（模型）新鲜度够的话，火候（参数）差点也能吃。但要是模型本身有硬伤，再牛逼的优化算法也救不回来。下次打算试试加入路面附着系数估计，让这锅菜更香。
