一.电动机的星形接法和三角形解法

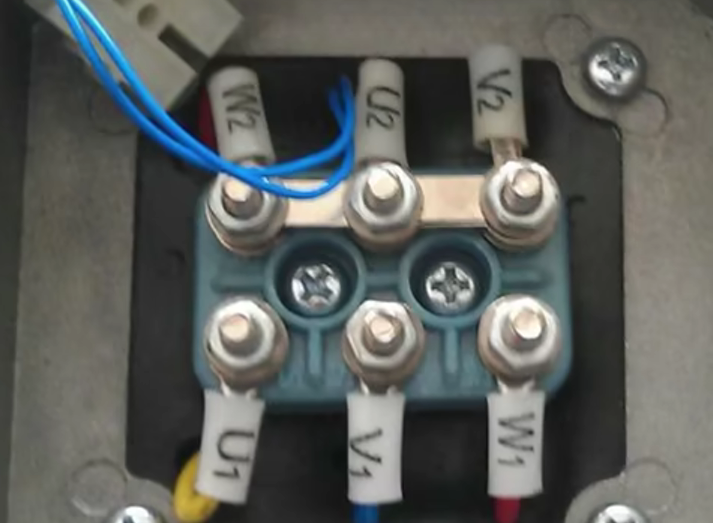

1.打开电机总共有6个接线柱
分别是 W2 U2 V2 上面
U1 V1 W1 下面
22.星形接法和三角形接法

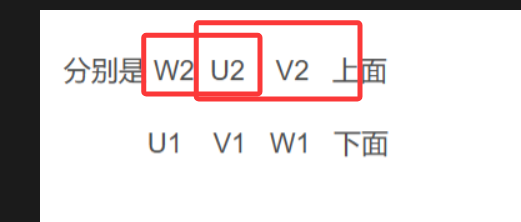

(1)星形接法

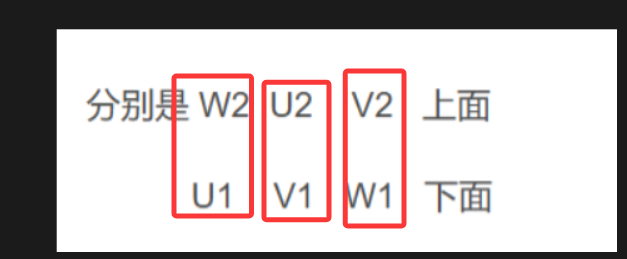

(2)三角形接法
二.电流互感器和电流表接线
1.电流互感器 KT
P1 P2 S1 S2 匝数的对比

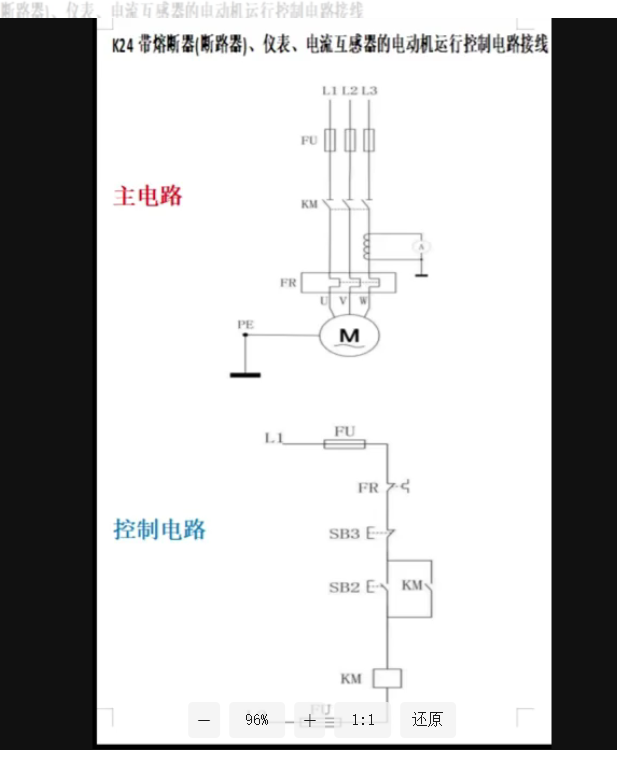

三.K24带电流互感器,熔断器的接线
1.主线路
三相电源---------------L1,L2,L3--------->经过熔断器FU从上到下接出来-------------->交流接触器从上到下接出来----------->经过电流互感器----->电流互感器的接法从P1进P2出 出来之后接熔断器FR------------->出来之后接电机的三项绕组
2.控制线路
单相火线接出来----------------->熔断器FU上进下出-------------->接熔断器FR的辅助常闭触点95进96出------------出来一根线接SB3按钮的常闭触点 下进上出-------------------------->从SB3按钮出来之后---------------------->接入SB2的常开触点(下进上出 统一格式)-------------->从SB2按钮出来之后----------->接入KM线圈---------------->在回到刚开始接的熔断器的点------------------------->SB2常开按钮并联到交流接触器的辅助常开触点。

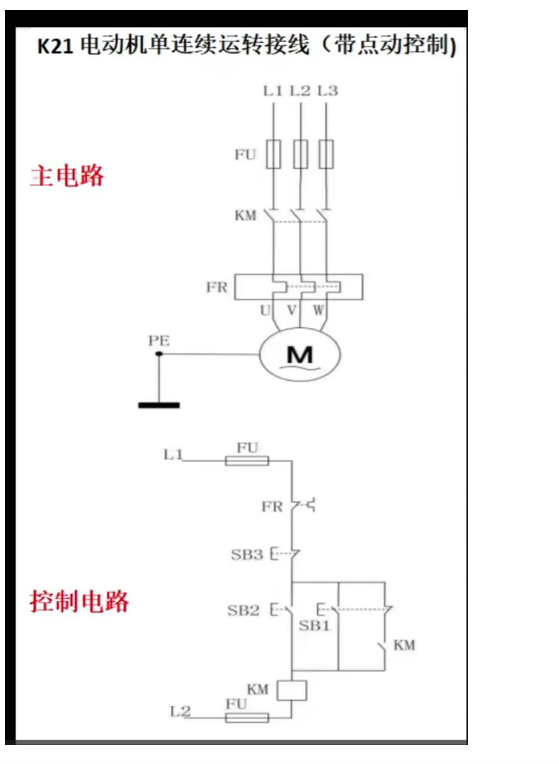

四.K21单相电机的连续控制电路
1.电路图
2.主线路
三相火线出来----------------->熔断器上进下出----------------------->出来之后接交流接触器的主触点-------------------->依然是上进下出-------------------->出来之后接热继电器上进下出---------------------------------->出来之后接单相电机--------------在接一个PE接地线。
3.控制线路
接一个火线L1,从熔断器FU上进下去----------->出来以后接熔断器的常闭触点--------------上进下去---------->95进96出-------------->出来以后---------->接SB3按钮的常闭触点(常闭用电压表测量是有电压的)--------------->统一个格式下进上出-----------出来之后接SB2的常开触点依然是下进上出---------出来之后接交流接触器的线圈下进上出--------->出来的线接熔断器的下接触点------------>L2接熔断器的上接触点
SB1按钮的常开触点并联在SB2按钮的常开触点上,依然是下进上去
SB1按钮并联在KM的常开辅助触点上

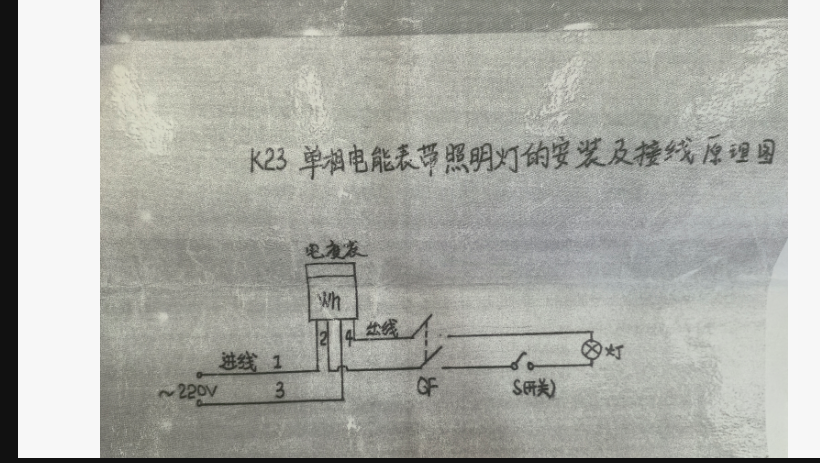

五.K23单相电能表带照明灯的安装及接线
1.电路图
2.接线
火线从电能表的1进2出,零线从电能表的3进4出,火线和零线出来之后接在两匹的空气开关上,上进下出,出来之后火线接灯泡,接开关,零线完成闭环

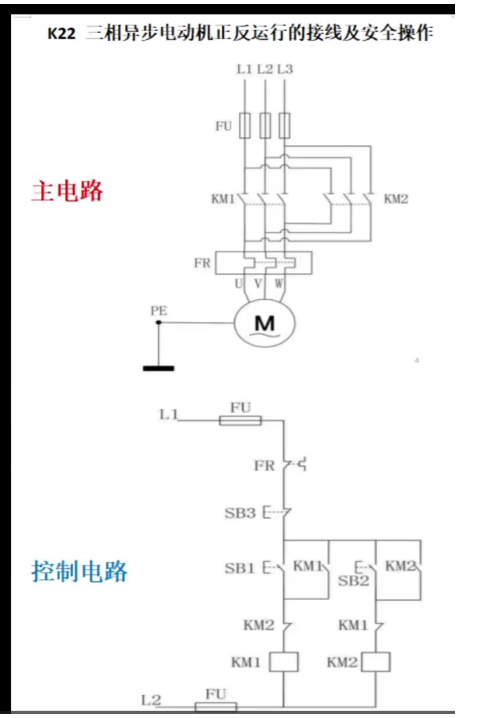

六.K22电动机的正反转控制
1.电路图
2.主线路
1.引出三相火线L1,L2,L3----------------------->2.经过熔断器FU上进下出------------------>3.出来之后接KM1的主触点------------->4.从KM1下面的主触点出来之后接热继电器的主触点上进下出---------------->5.在去接三相电机在接PE保护接地-------------->6.KM2的主触点并联到KM1的三个触点上(但是它们的相线顺序发生了变化1和3的顺序有所改变)
3.控制线路
1.引出L1和L2两根线从熔断器FU上进下出----------------------2.L1线出来之后接在热继电器的常闭辅助出点----------->3.出来之后接在SB3的常闭触点下进上出--------->出来之后---------------->4.接在SB1的常开触点上依然是下进上出---------5.SB1按钮常开接在KM1常开的辅助触点上-----------------6.SB1常开按钮出来之后接在KM2的辅助常闭触点上-----7.辅助常闭触点出来之后接在KM1的线圈上下进上出-------------->8.出来之后接在FU熔断器没接的一端------------------------>9.从KM1的辅助常闭触点出来之后一端进入常闭的SB2按钮下进上出--------------------->10.一端从KM2的常开辅助触点上进下出------------>11.出来之后接在KM1的常闭辅助触点上进下出---------------------->11.出来之后接在KM2的线圈下进上出---------------->12.出来之后接在FU熔断器下面的一端
七.科目1的考点
1.K11电工仪表安全使用（K11）
选用合适的电工仪表 20
仪表检查 20
正确使用仪表 50
对测量结果进行判断 10
否决项: 对给定的测量任务，无法正确选择合适的仪表，违反安全操作规范导致自身或仪表处于不安全状态等，考生该题得零分，终止该科目考试。
2.电工安全用具使用（K12）
选用合适的安全用具 40
可使用性检查 20
正确使用或穿戴 30
安全用具的整理与放置 10
3.电工安全标示的辨识（K13）
熟悉常用的安全标示 50
安全标示用途解释 50
八.科目2
1.电动机单向连续运转接线（带点动控制）（K21）
识图进行线路连接 20
控制线路中没连接导线，让考生识图连接，每处错误扣10分，扣完为止 。
接线处露铜超出标准规定，每处扣5分，扣完为止。
接线松动，每处扣5分，扣完为止。
安全技术措施 30
拉闸停电未挂"禁止合闸，有人工作 "标示牌，扣20分。
停电后未进行验电，扣30分。
送电前检查
已连接线路设置两处故障断点，考生正确使用仪表进行线路检查，错误一处扣20分。操作不规范，扣5-10分。
安全文明操作
未穿长袖工作服，扣5分。未穿绝缘鞋，扣5分。操作结束后，未悬挂"有电危险"标示牌,扣5分。掉落物品一次扣5分。未恢复原位扣5分。未清理现场、未做好资料整理和工具摆放整齐扣5分。
九.科目三
1.判断作业现场存在的安全风险、职业危害（K31）
观察作业现场、图片或视频明确作业任务或用电环境 25
通过观察作业现场、图片或视频，口述作业任务或用电环境，不正确每处扣5分
安全风险和职业危害判断 75
口述其中存在的安全风险及职业危害，指出一个得15分。
2.排除作业现场存在的安全风险、职业危害（K32）
个人安全确认 20
未能明确作业任务，做好个人防护，视准备情况每处扣5分。扣完为止。
风险排除 50
观察作业现场环境，排除作业现场存在的安全风险，每少排除一个，扣15分。若未排除而会影响操作时人身和设备的安全，则扣50分。扣完为止。
安全操作 30
口述该项操作的安全规程。每少说一条扣5分。扣完为止。
科目四.
1.触电事故现场的应急处理
低压触电的断电应急方法 100
口述低压触电脱离电源方法不完整，扣5-25分；口述注意事项不合适或不完整，扣5-25分。
2.单人徒手心肺复苏操作（K42）
1.环境评估
操作者用眼光环顾四周，判断周围环境是否安全 2
2. 意识判断和呼救
(1)操作者双膝跪于伤者右侧，左膝平伤者肩部（操作者双膝与双肩同宽） 2
(2)双手轻拍伤者双肩，并大声呼叫"您好，怎么啦？请醒醒"。 2
(3)观察伤者无意识，环顾四周，请求协助，大声呼救"伤者无意识，快来人帮忙，拨打120"。
3.检查呼吸
一看（胸部有无起伏）、二听（耳朵贴近伤者面部，听呼吸音），三感觉（有无气流冲击面部），三步骤同时进行，无反应表示呼吸停止，大声说"伤者无呼吸"。
4.检查脉搏
操作者右手食指和中指指腹沿伤者下颌正中滑至气管喉结部位，再平移向对侧滑动2-3cm，至胸锁乳突肌中段内侧处，判断颈动脉搏动，判断时间大于5秒，小于10秒。未感知颈动脉搏动，大声说"颈动脉无搏动"。
5.摆放体位
操作者摆放伤者体位，理顺伤者肢体"解开上衣、松腰带，暴露胸部"。
6.胸外心脏按压
确定按压部位：（男性可用两乳头连线中点定位，女性可用1点2指3掌根法定位）右手中指食指并拢，沿肋缘滑至剑突上两横指，（胸骨中下1/3处）左手掌根放胸骨上，右手掌根放左手背上，右手五指扣住左手，左手五指上翘，双臂位于伤者胸骨的正上方，双肘关节伸直。
利用上身重量垂直下压，胸骨下陷5cm，迅速放松，掌根不离开胸骨，按压与放松时间大致相同，按压频率100次/分以上。每按压30次为一组，反复进行。按压的同时小声数数，"1组，1---24"，大声数"25、26、27、28、29、30"，同时观察面色、口唇有无变化。
7.打开气道
将伤者面部侧向一侧，检查口腔，报告"口腔无异物，无活动性义齿"。
压额抬颌，打开气道，下颌角与耳垂的连线与地面垂直。
8.口对口人工呼吸
将纱布盖在伤者嘴上，左手捏紧伤者鼻腔，右手拇指、食指捏住伤者下颌略向下拉，打开口。深吸一口气，包住伤者嘴，吹气至胸廓隆起，（吹气同时要观察胸廓）立即松开左手，让胸廓自然回弹。（吹气2次）
9.循环操作
口述说明：需要重复上述胸外心脏按压与人工呼吸操作，完成5个循环，胸外心脏按压与人工呼吸次数比例为30:2。
10.再次判断
全部操作完成后，再次判断伤者呼吸及颈动脉搏动（判断方法及要求同前）。并大声说"伤者呼吸、心跳恢复，心肺复苏成功"。
3.灭火器的选择和使用（K43）
1.火情判断
根据火情和燃烧的对象，正确判断风向和选择合适的灭火器。 15
2.准备工作
采用实物检查 灭火器压力、铅封、出厂合格证、有效期、瓶体、喷管，并迅速赶赴火场。 10
3.灭火操作
持非水基型灭火器，站在火源上风口；离火源3---5m距离迅速拉下安全环。 20
手握喷嘴对准着火点，压下手柄，侧身对准火源根部由近及远扫射灭火；在灭火材料喷完前3s迅速撤离火场，火未熄灭需继续更换操作等。 25
4.检查确认
检查灭火效果；确认火源熄灭。 10
将使用过的灭火器放到指定位置；注明已使用。 10
5. 现场清理
清理工具、现场。 5
