计算系统安全速成之虚拟内存与物理内存【9】

文章目录

地址空间
虚拟内存作用：缓存工具
虚拟内存作用：内存管理工具
虚拟内存作用：内存保护工具
地址转换
- 虚拟内存地址翻译
- 地址翻译：页命中
- 地址翻译：缺页处理
- 虚拟内存与缓存的集成
- - [TLB 访问机制](#TLB 访问机制)
  - [TLB 命中](#TLB 命中)
  - [TLB 未命中](#TLB 未命中)

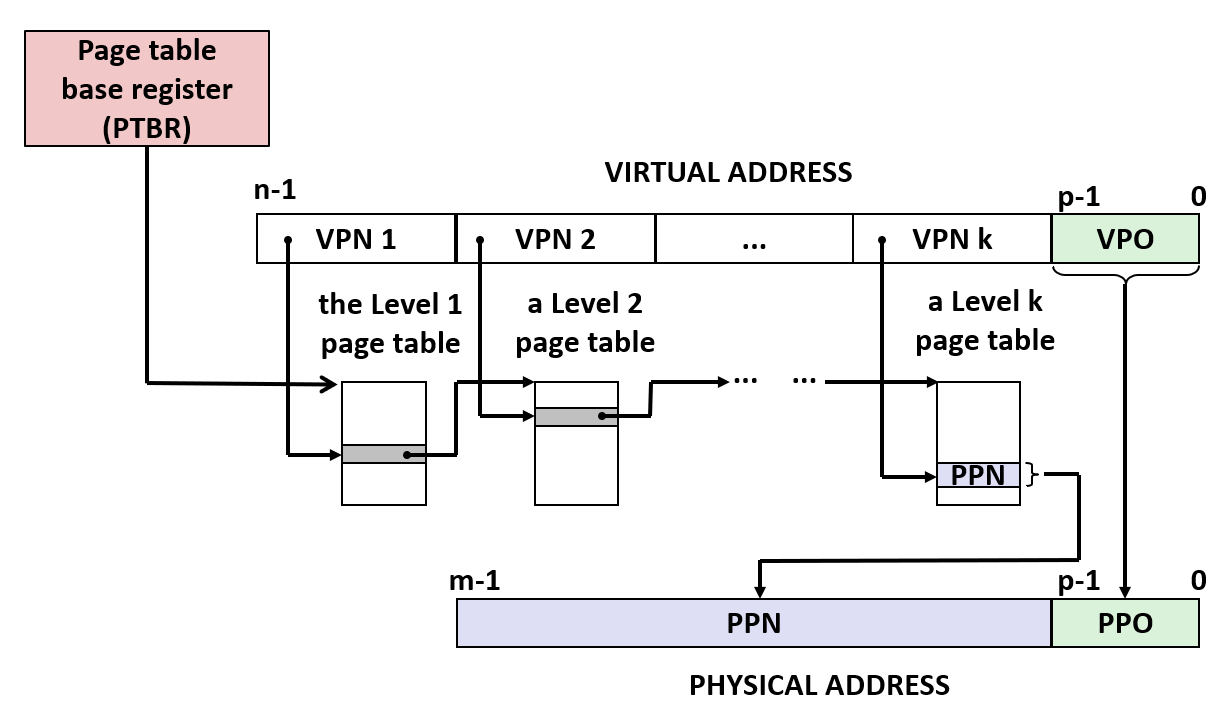

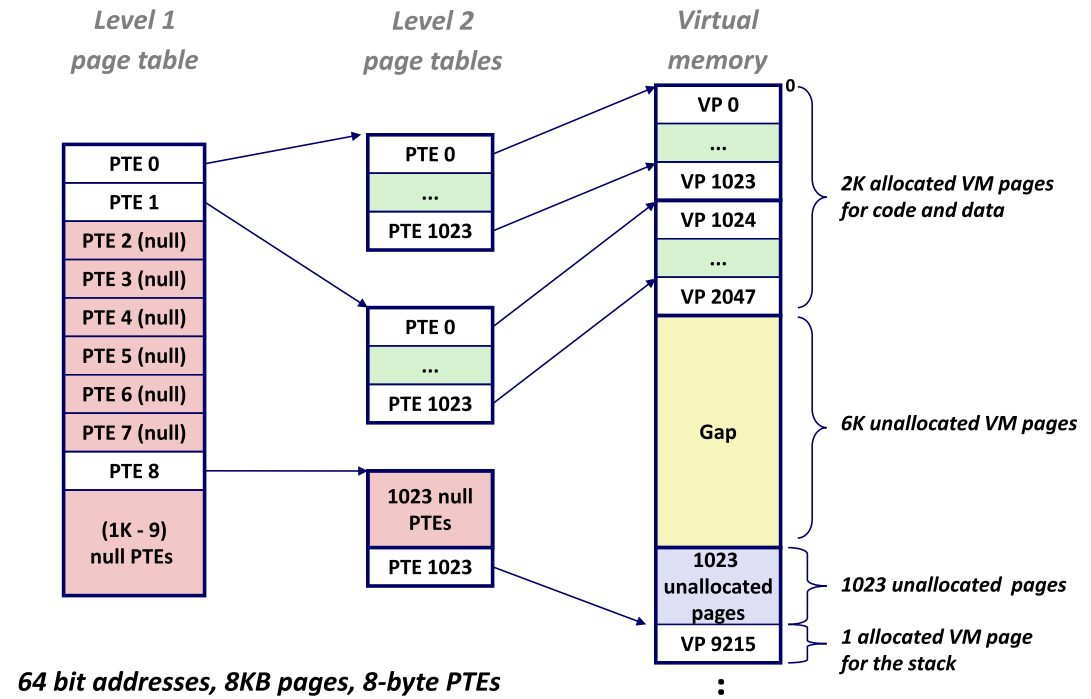

- 多级页表

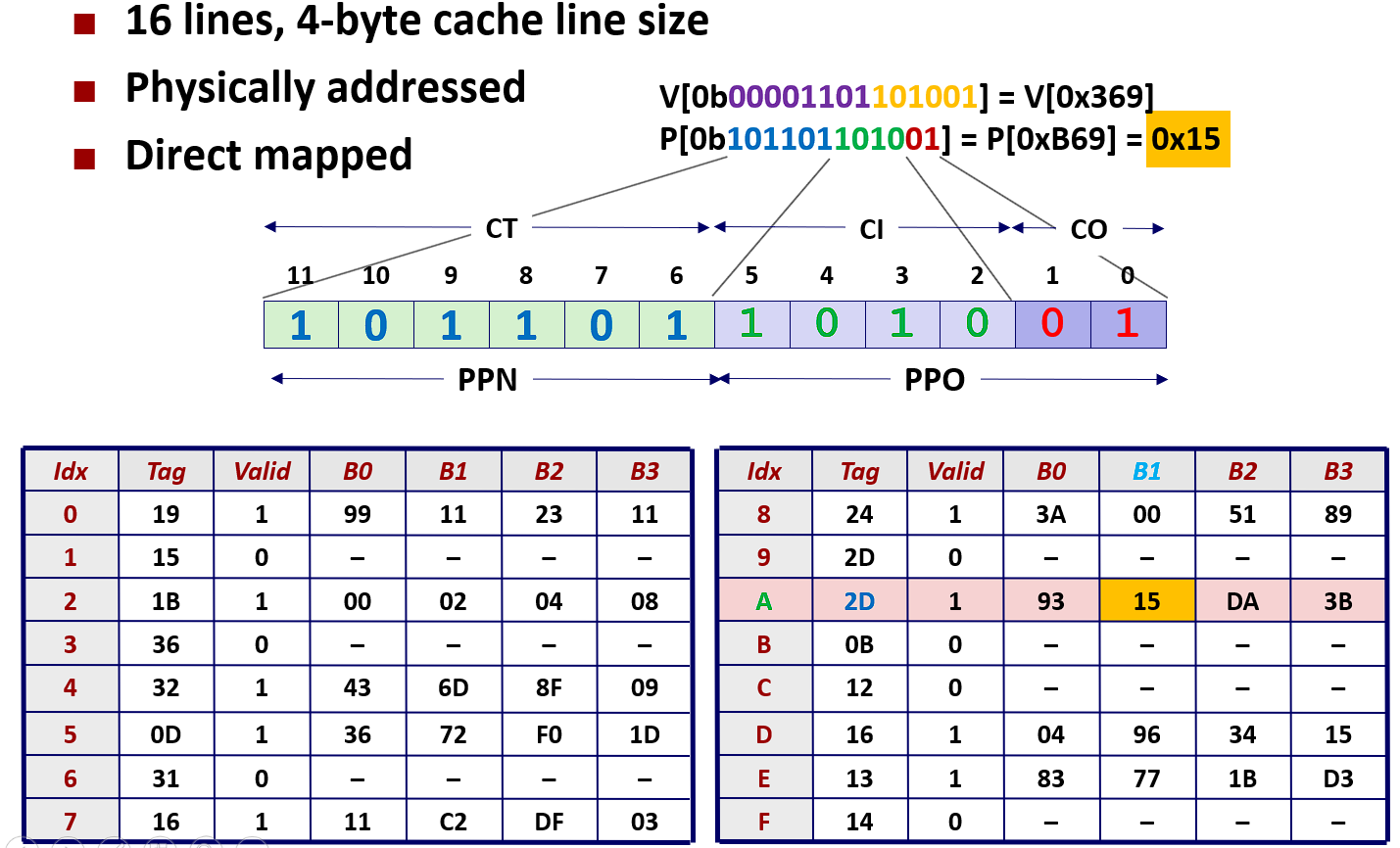

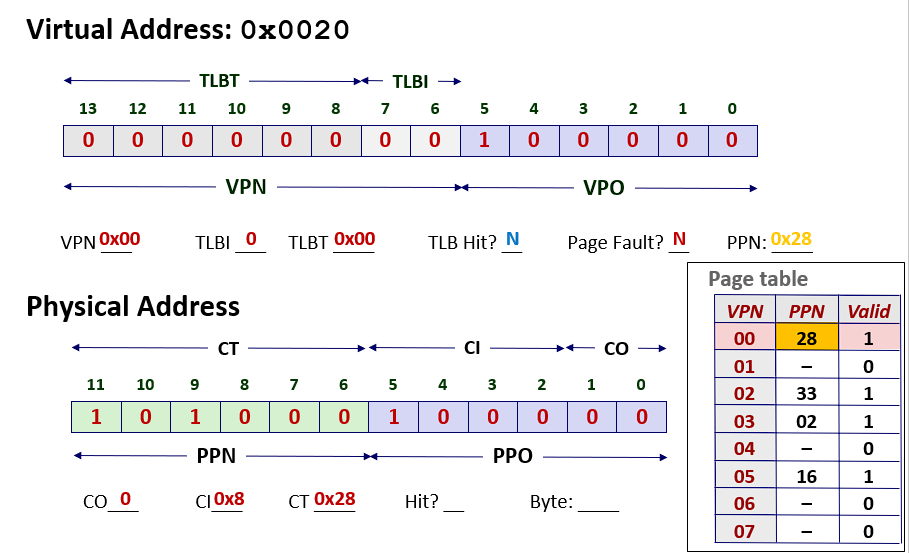

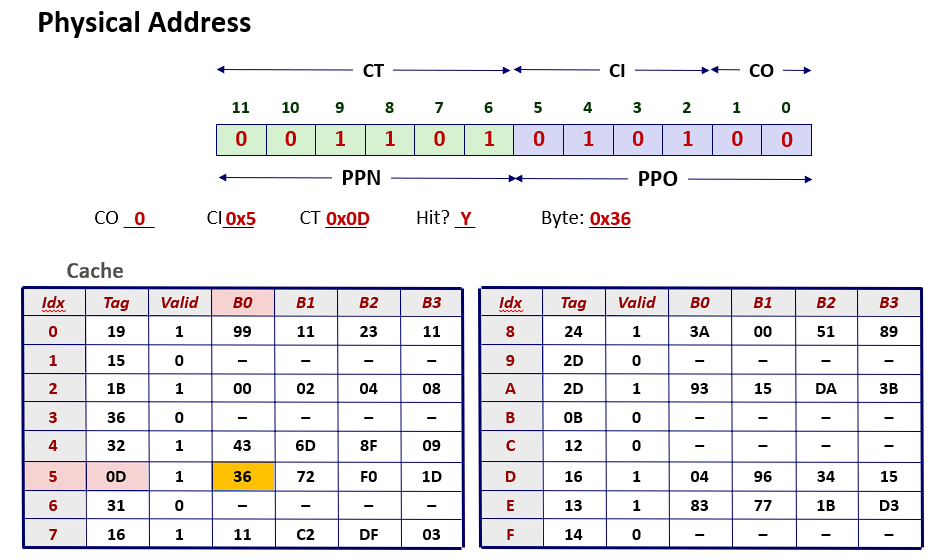

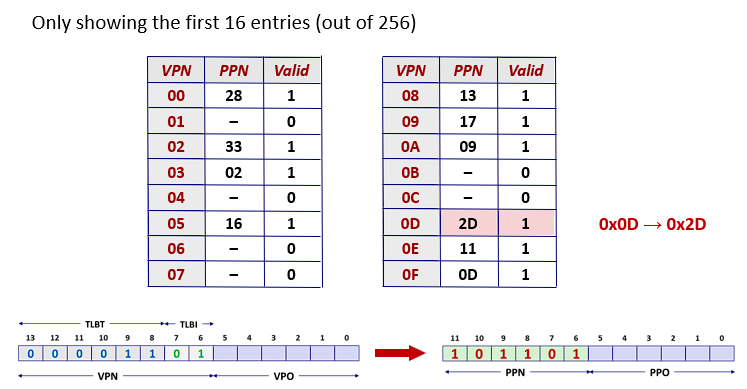

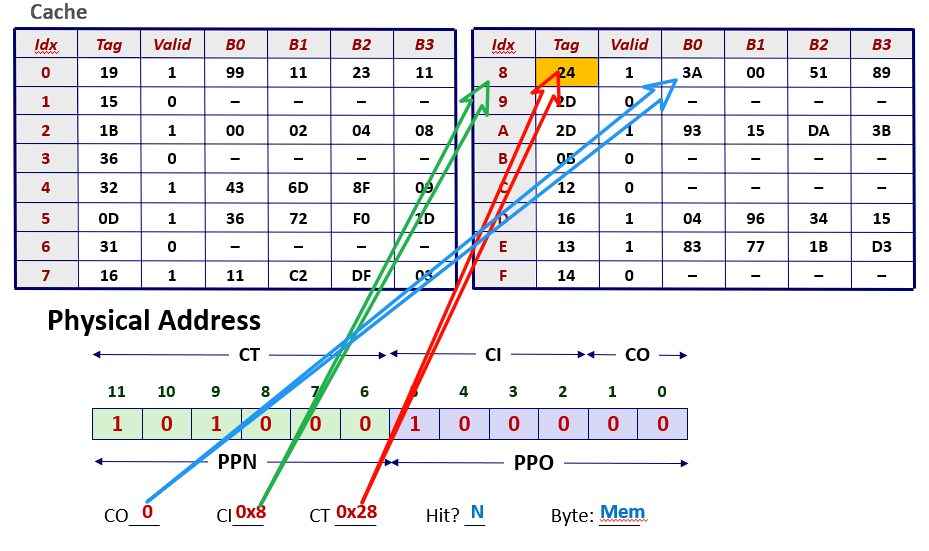

简单内存系统

多个进程共享系统资源的场景，如何实现各进程独立访问内存？解决方案：虚拟内存。

地址空间

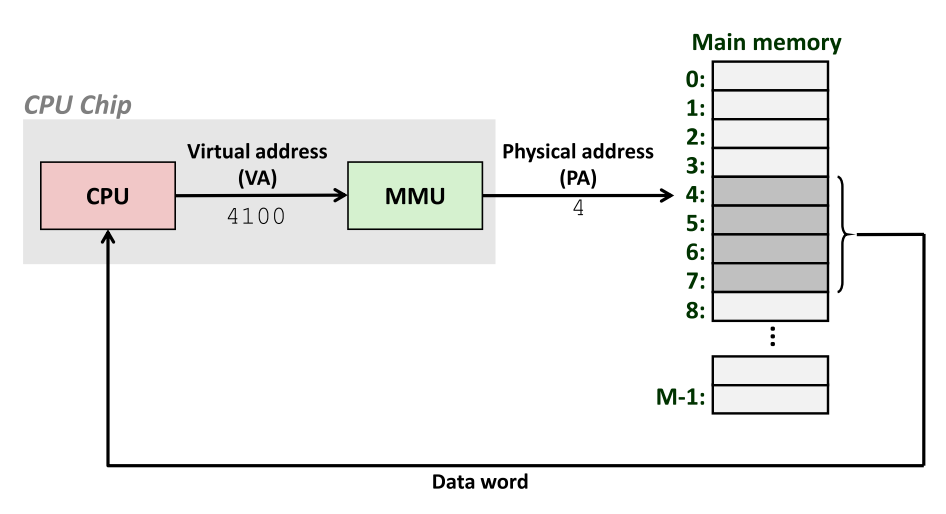

虚拟寻址系统系统结构：CPU生成虚拟地址（VA），内存管理单元（MMU）将其转换为物理地址（PA），主存存储实际数据。
地址空间可以分为：线性空间、虚拟空间、物理空间。
线性地址空间：连续非负整数地址集合： 0 , 1 , 2 , 3 ... {0, 1, 2, 3...} 0,1,2,3...
虚拟地址空间：包含 N = 2 n N = 2^n N=2n个虚拟地址的集合： 0 , 1 , 2 , ... , N − 1 {0, 1, 2, ..., N−1} 0,1,2,...,N−1
物理地址空间：包含 M = 2 m M = 2^m M=2m个物理地址的集合： 0 , 1 , 2 , ... , M − 1 {0, 1, 2, ..., M−1} 0,1,2,...,M−1

虚拟内存具有如下优势：

提高内存利用率：使用DRAM作为虚拟地址空间部分区域的缓存。
简化内存管理：每个进程拥有相同的统一线性地址空间。
实现地址空间隔离：防止一个进程干扰另一个进程的内存，用户程序无法访问特权内核信息和代码。

虚拟内存作用：缓存工具

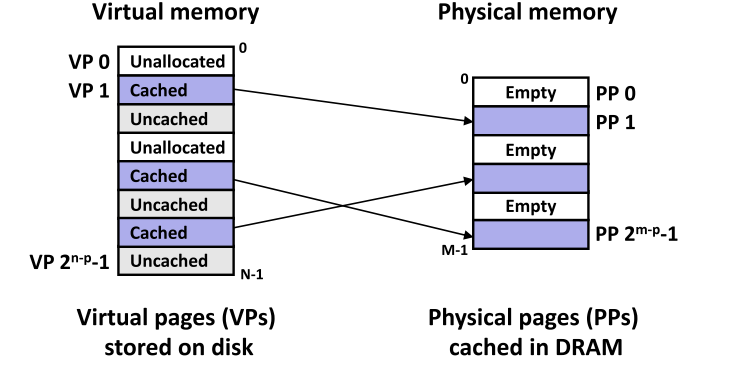

虚拟内存模型概念上，虚拟内存是存储在磁盘上的N字节连续数组。其内容被缓存在物理内存（DRAM）中，缓存块称为"页"（Page），大小通常为 P = 2 p P = 2^p P=2p 字节。
虚拟页（VP）存储于磁盘
物理页（PP）缓存在DRAM中
分类状态：未分配、已缓存、未缓存

DRAM缓存组织特点

大页面尺寸：通常为4KB
Linux支持"巨页"（Huge Pages）：默认2MB，最大可达1GB
全相联结构：任意虚拟页可映射到任意物理页
映射函数复杂，不同于普通缓存
使用高级复杂的替换算法
替换逻辑过于复杂，难以完全硬件实现，采用写回策略而非写直达。

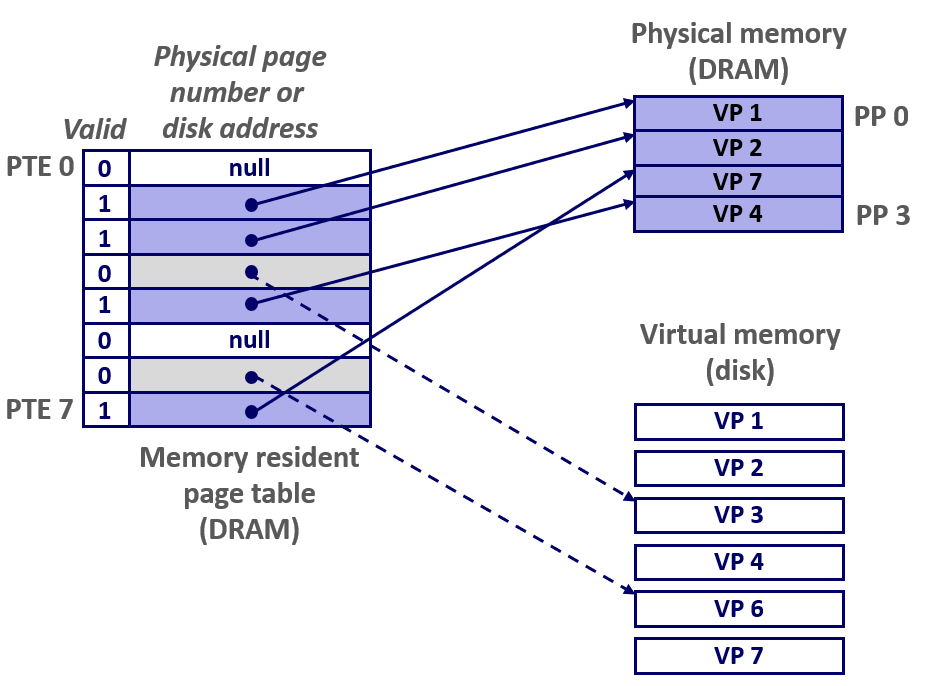

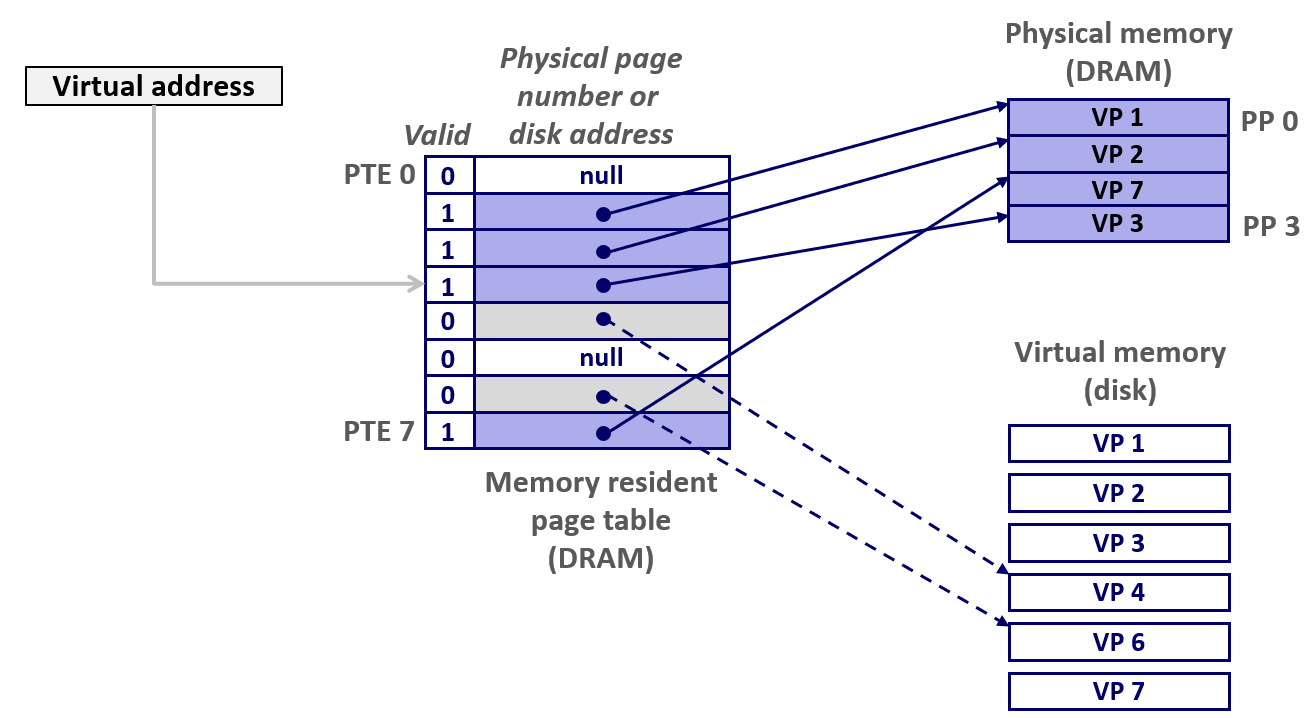

支持数据结构：页表

页表功能，由页表项（PTE）组成的数组，用于映射虚拟页到物理页。属于每个进程的内核数据结构，驻留在DRAM中。
结构组成：每个页表项包含物理页号或磁盘地址，标记位指示页面是否有效（在内存中）。

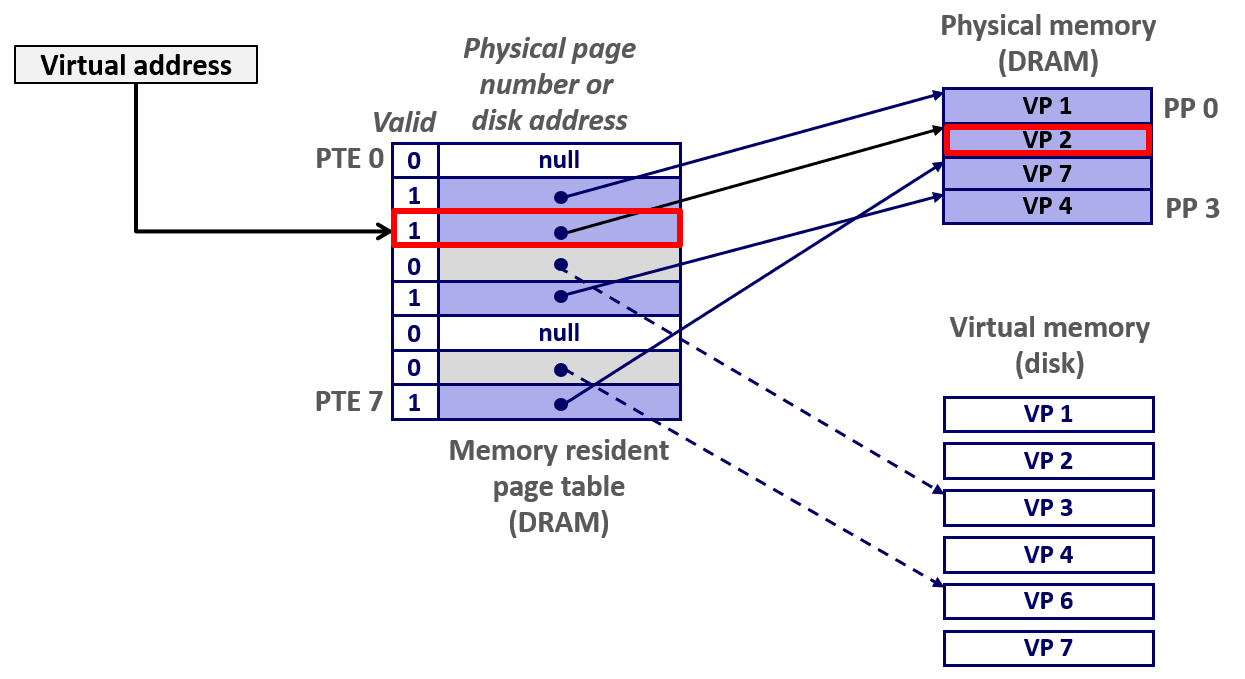

页面命中

页面命中：对虚拟内存中已在物理内存中的字的引用（即DRAM缓存命中）。
页面查找流程
- 内存管理单元（MMU）根据虚拟地址查找页表。
- 若对应页表项（PTE）有效且指向物理页，则发生命中。
- 直接访问物理内存完成读写操作。

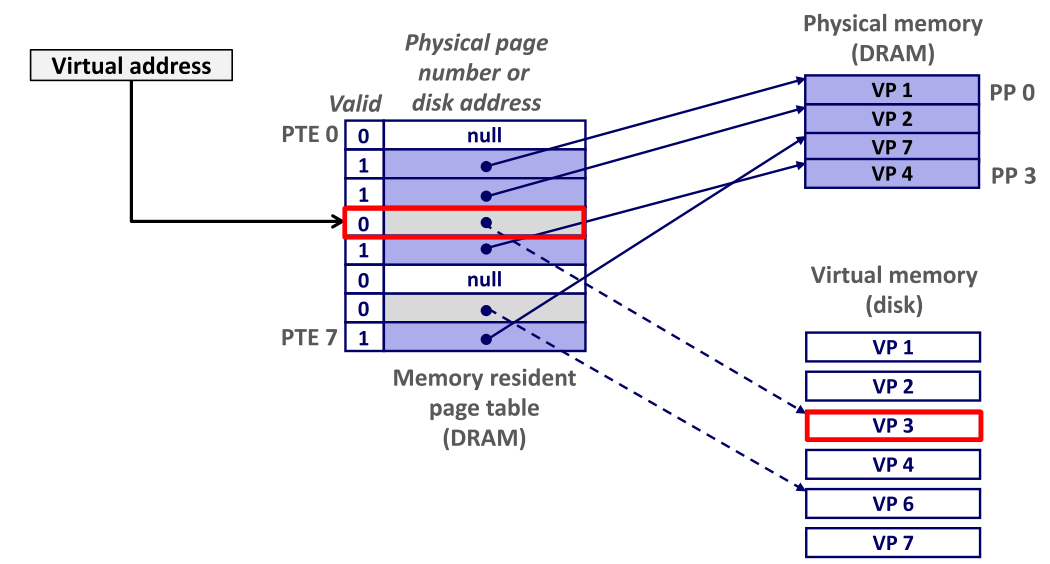

缺页异常

缺页异常：对尚未加载到物理内存中的虚拟内存字的引用（即DRAM缓存未命中）。
触发条件：用户访问当前位于磁盘上的内存页，MMU检测到无效PTE，触发缺页异常。

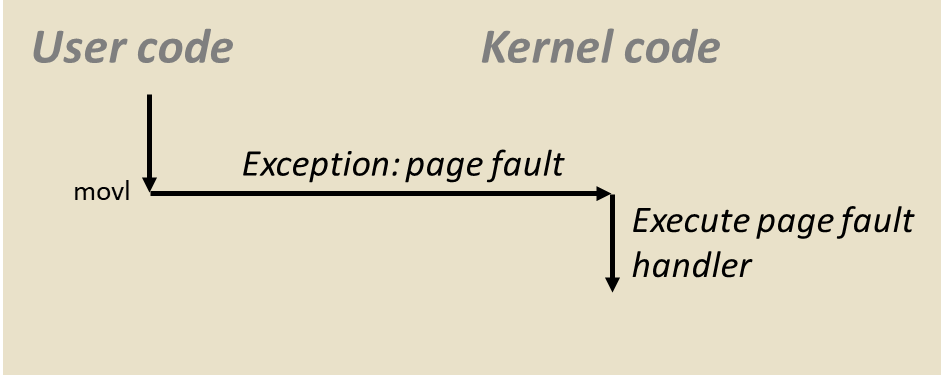

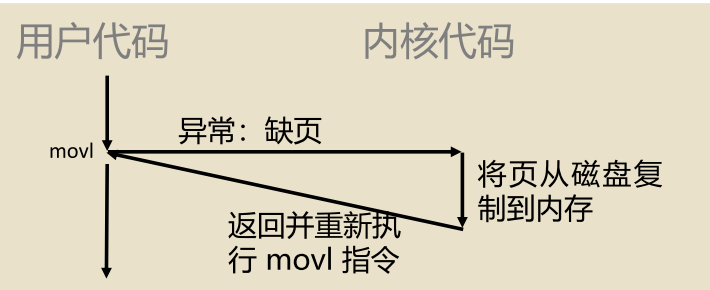

异常产生流程：用户代码尝试写入某个内存位置，该内存所在页当前驻留在磁盘，MMU触发缺页异常，切换至监督模式（内核态），调用软件缺页处理程序。

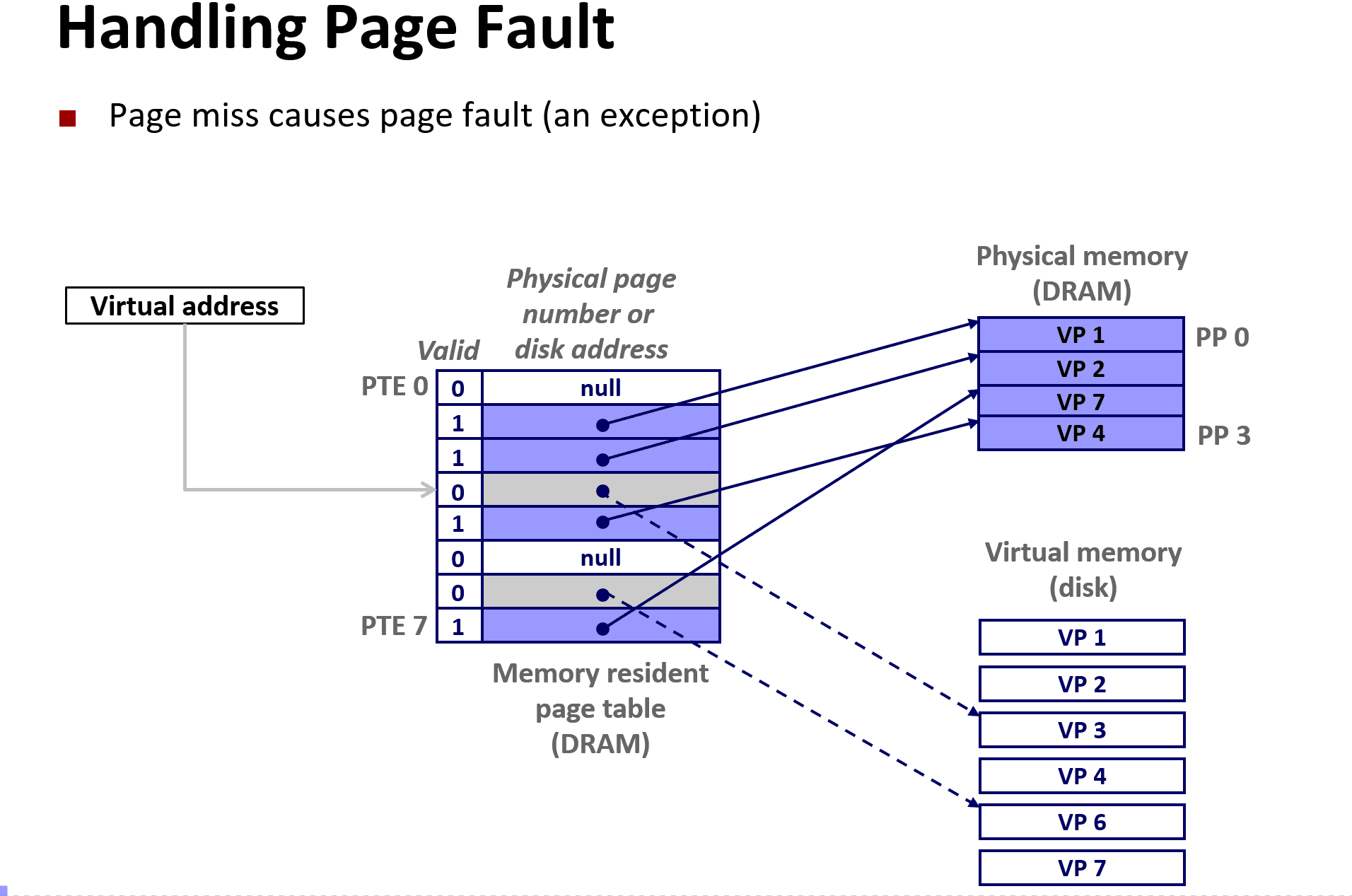

缺页异常处理

异常响应：缺页导致异常中断，页面错误处理程序启动。

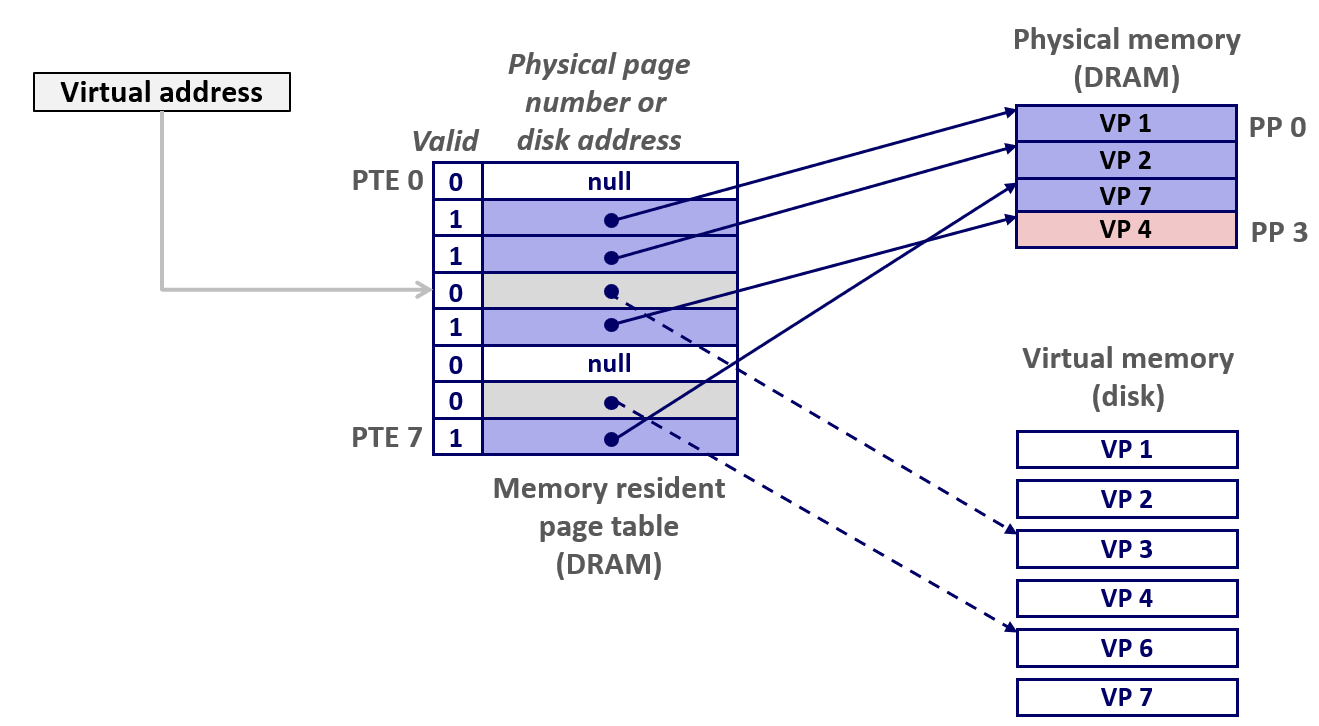

选择牺牲页：页面错误处理程序选定一个待淘汰的页（如VP 4）。
页面置换：将目标虚拟页（如VP 3）从磁盘调入空闲物理页，更新页表项（PTE）使其指向新的物理页，设置有效位。

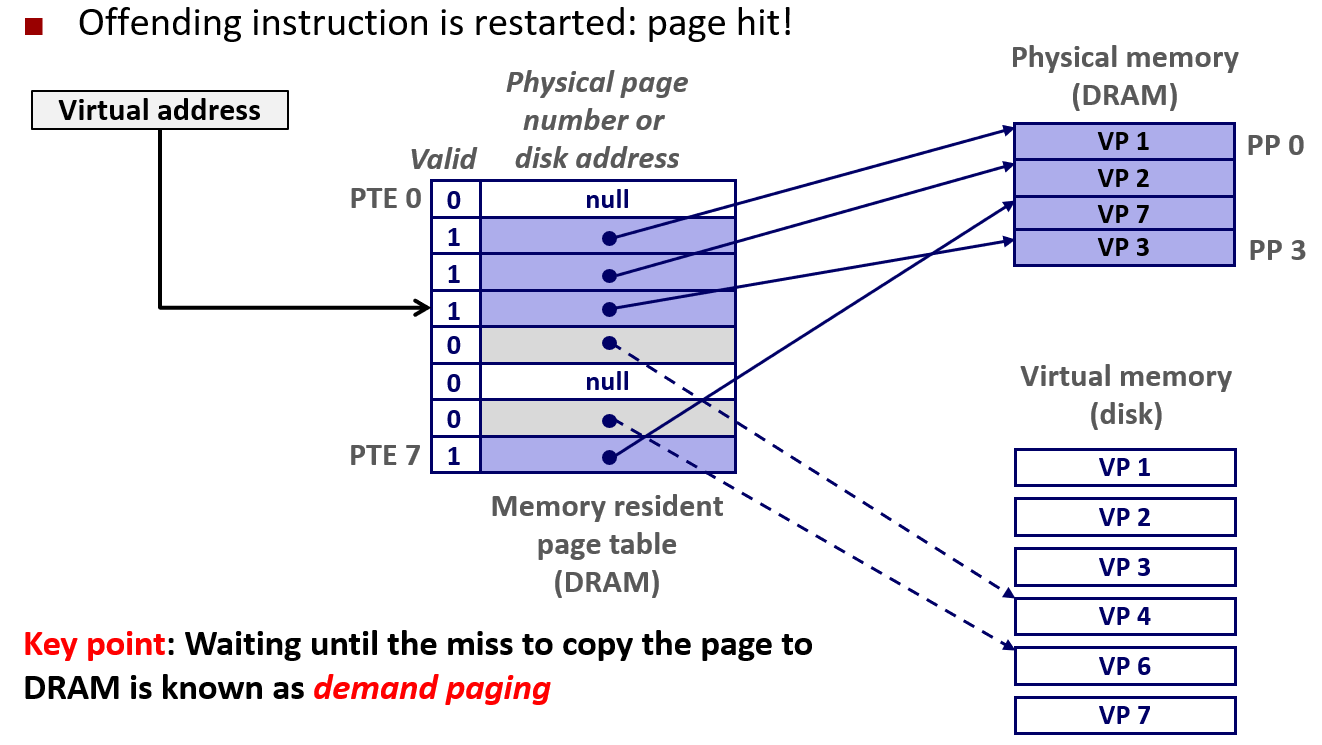

恢复执行：重新执行引发异常的指令，此次访问将命中缓存（页面已在内存）。
完成缺页处理，返回用户态：页面错误处理程序执行中断返回指令（iret），类似于ret指令，同时恢复特权级别，控制权交还给引发故障的指令，再次执行时不再发生缺页。

异常响应：缺页导致异常中断，页面错误处理程序启动。
选择牺牲页：页面错误处理程序选定一个待淘汰的页（如VP 4）。
页面置换：将目标虚拟页（如VP 3）从磁盘调入空闲物理页，更新页表项（PTE）使其指向新的物理页，设置有效位。

恢复执行：重新执行引发异常的指令，此次访问将命中缓存（页面已在内存）。
完成缺页处理，返回用户态：页面错误处理程序执行中断返回指令（iret），类似于ret指令，同时恢复特权级别，控制权交还给引发故障的指令，再次执行时不再发生缺页。

c 复制代码

int a[1000];
main ()
{
    a[500] = 13;
}

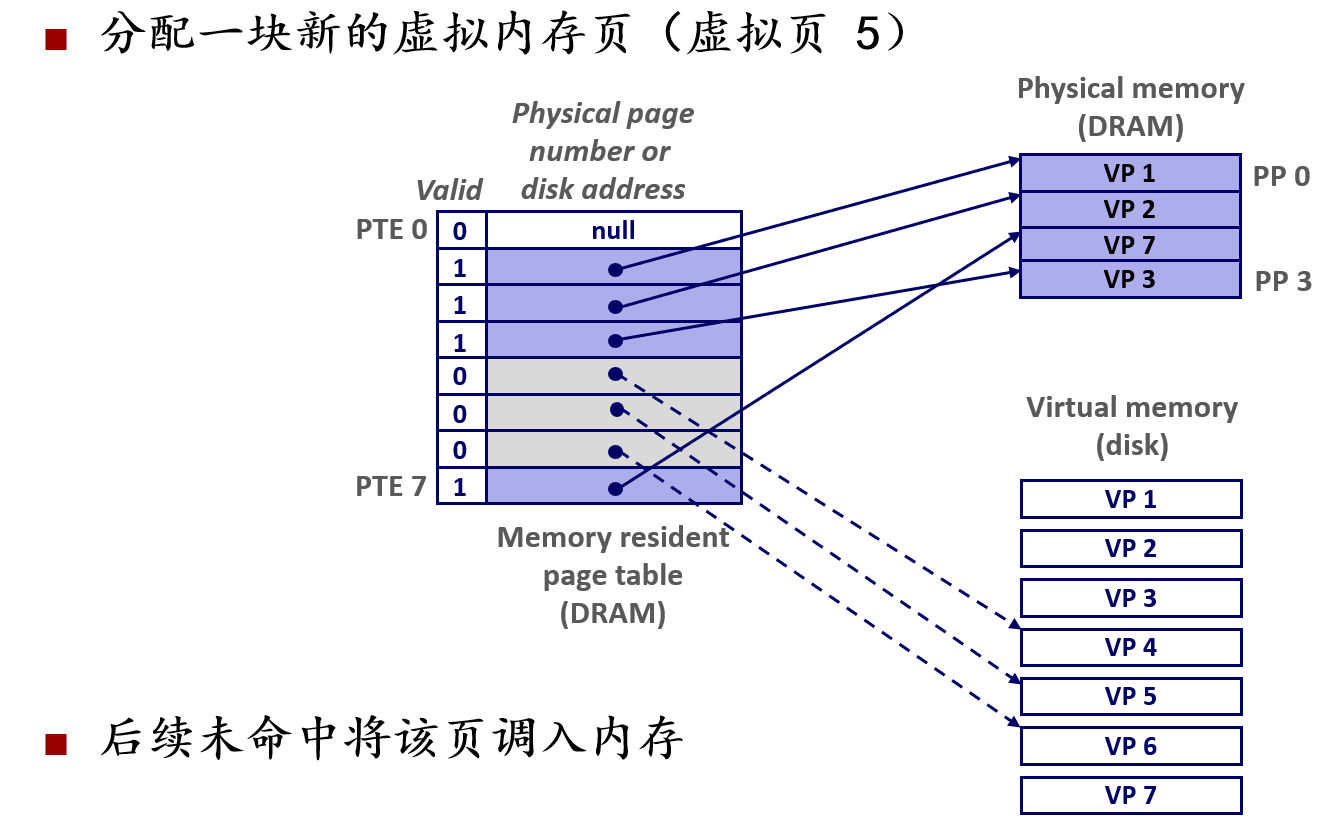

分配新页面

新页面分配：为虚拟内存分配一个新的虚拟页（如VP 5），在页表中创建对应PTE，初始标记为无效，后续访问将触发缺页，从而将其加载进内存。

虚拟内存的性能

尽管虚拟内存看似低效，但得益于局部性原理得以高效运行。
任一时刻程序倾向于访问一组活跃的虚拟页，称为"工作集"。时间局部性越强，工作集越小。
性能影响因素
- 若工作集大小 < 主存容量 → 单进程性能良好（冷启动缺页后）
- 若工作集大小 > 主存容量 → 出现"抖动"（Thrashing）：页面频繁换入换出
- 多进程环境下，若总工作集 > 主存容量 → 同样导致抖动

虚拟内存作用：内存管理工具

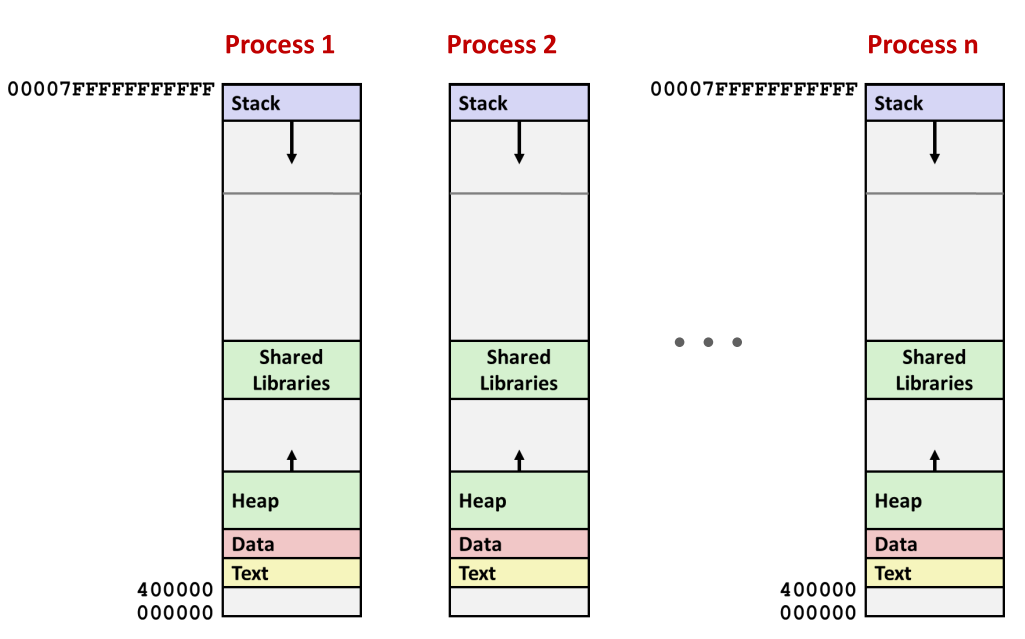

核心理念：每个进程拥有独立的虚拟地址空间，进程可将内存视为简单的线性数组，映射函数将虚拟地址分散到物理内存中，合理的映射策略可提升局部性。

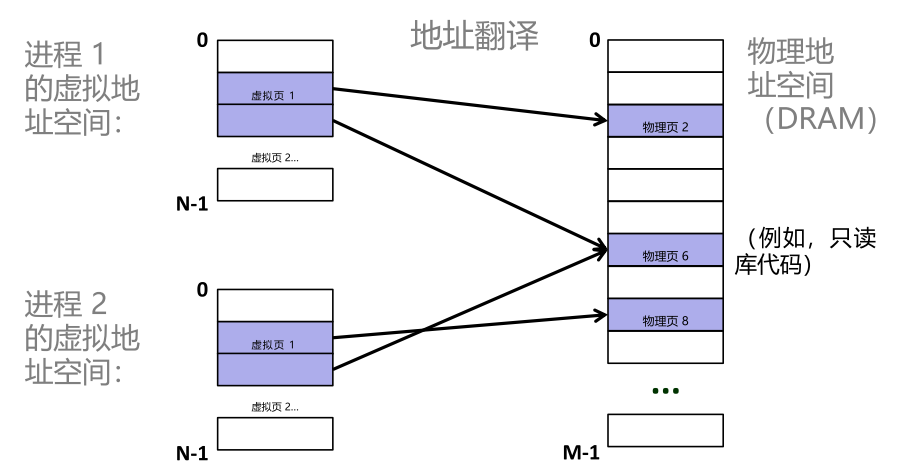

地址转换：不同进程的虚拟地址空间可映射到不同或相同的物理页，支持共享只读库代码等场景。
内存管理优势：简化内存分配和多进程间共享。
简化内存分配：每个虚拟页可映射到任意物理页，同一虚拟页可在不同时刻映射到不同物理页。
进程间共享：多个进程可通过映射同一物理页实现代码与数据共享（如PP 6）。

虚拟内存作用：内存保护工具

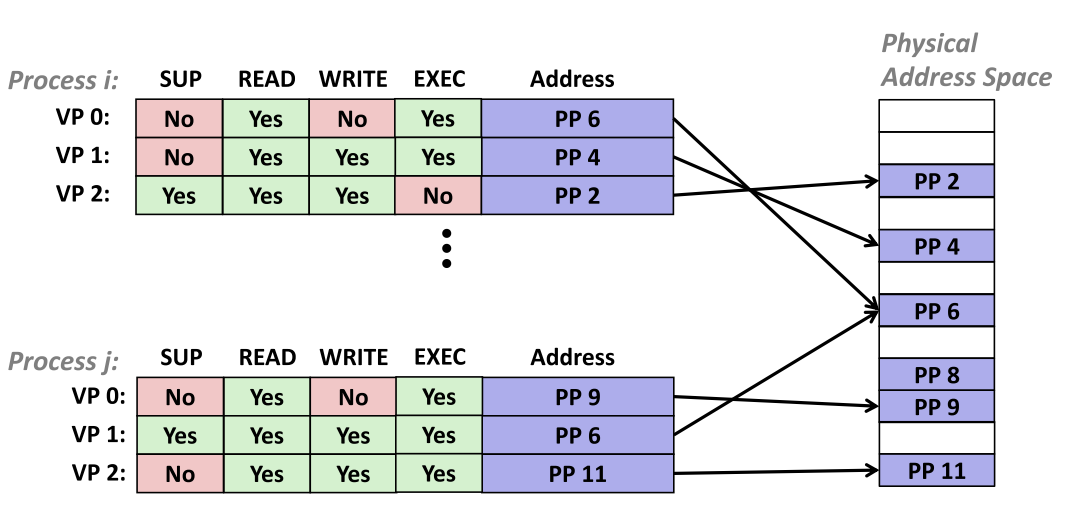

权限控制机制：扩展PTE以包含权限位，MMU在每次内存访问时检查这些权限。
权限位说明

权限	说明
READ	允许读取
WRITE	允许写入
EXEC	允许执行
SUP	需要内核模式（超级用户权限）

地址转换

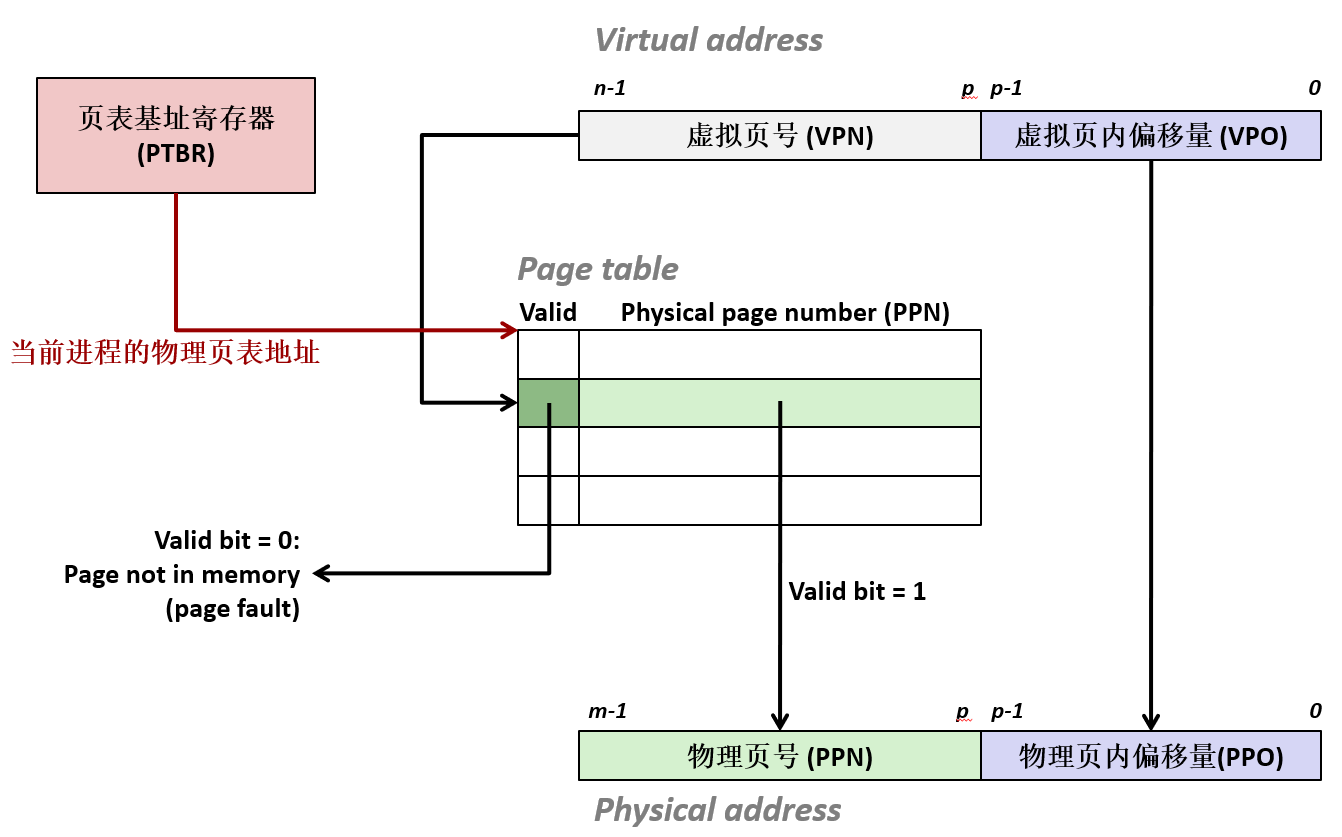

虚拟内存地址翻译

虚拟与物理地址空间

虚拟地址空间 V = 0 , 1 , ... , N -- 1 V = {0, 1, ..., N--1} V=0,1,...,N--1
物理地址空间 P = 0 , 1 , ... , M -- 1 P = {0, 1, ..., M--1} P=0,1,...,M--1
映射函数 M A P : V → P ∪ ∅ MAP: V → P ∪ {∅} MAP:V→P∪∅
M A P ( a ) = a ' MAP(a) = a' MAP(a)=a'表示虚拟地址 a 的数据位于物理地址 a ' a' a'
M A P ( a ) = ∅ MAP(a) = ∅ MAP(a)=∅ 表示数据不在物理内存中（无效或在磁盘上）

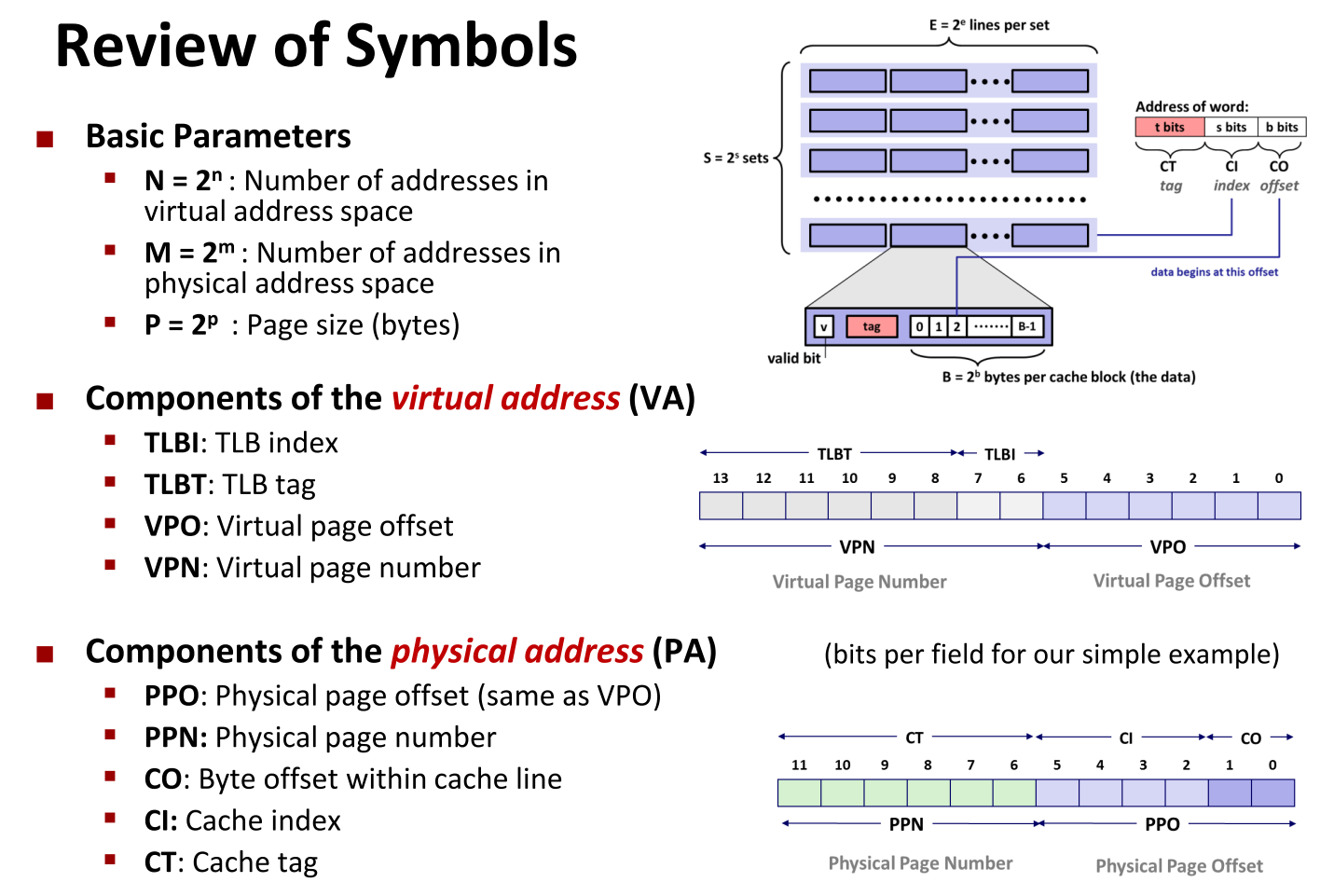

基本参数

N = 2 n N = 2^n N=2n：虚拟地址空间中的地址数量
M = 2 m M = 2^m M=2m：物理地址空间中的地址数量
P = 2 p P = 2^p P=2p：页大小（字节）

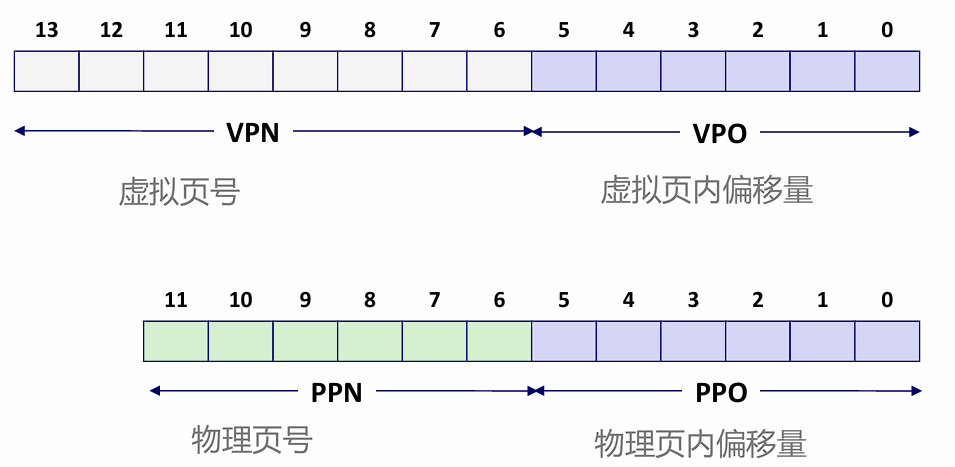

虚拟地址组成部分

VPO：虚拟页偏移
VPN：虚拟页号

物理地址组成部分

PPO：物理页偏移（与 VPO 相同）
PPN：物理页号

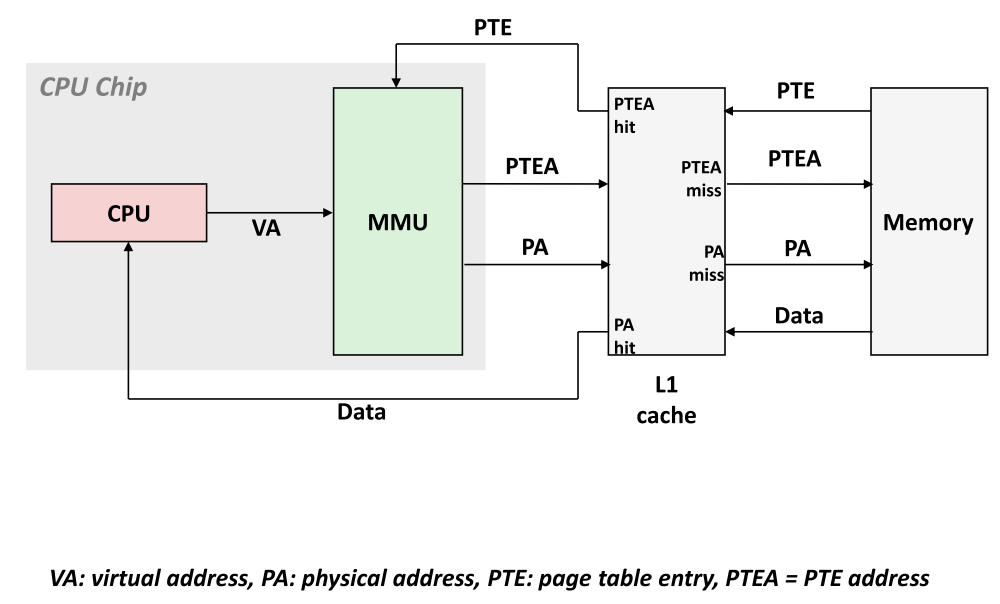

地址翻译：页命中

操作流程(整个过程无需中断)

CPU 发送虚拟地址给 MMU
1. MMU 从内存中的页表获取 PTE
MMU 将物理地址发送至缓存/内存
缓存/内存返回数据给处理器

地址翻译：缺页处理

缺页异常流程

CPU 发送虚拟地址给 MMU。
1. MMU 从内存读取页表项（PTE）。
检测到有效位为 0，MMU触发缺页异常。
处理程序识别被替换页（若为脏页，则将其写回磁盘）
处理程序将新页调入内存，并在内存中更新 PTE
处理程序返回原始进程，并重新执行引发缺页异常的指令

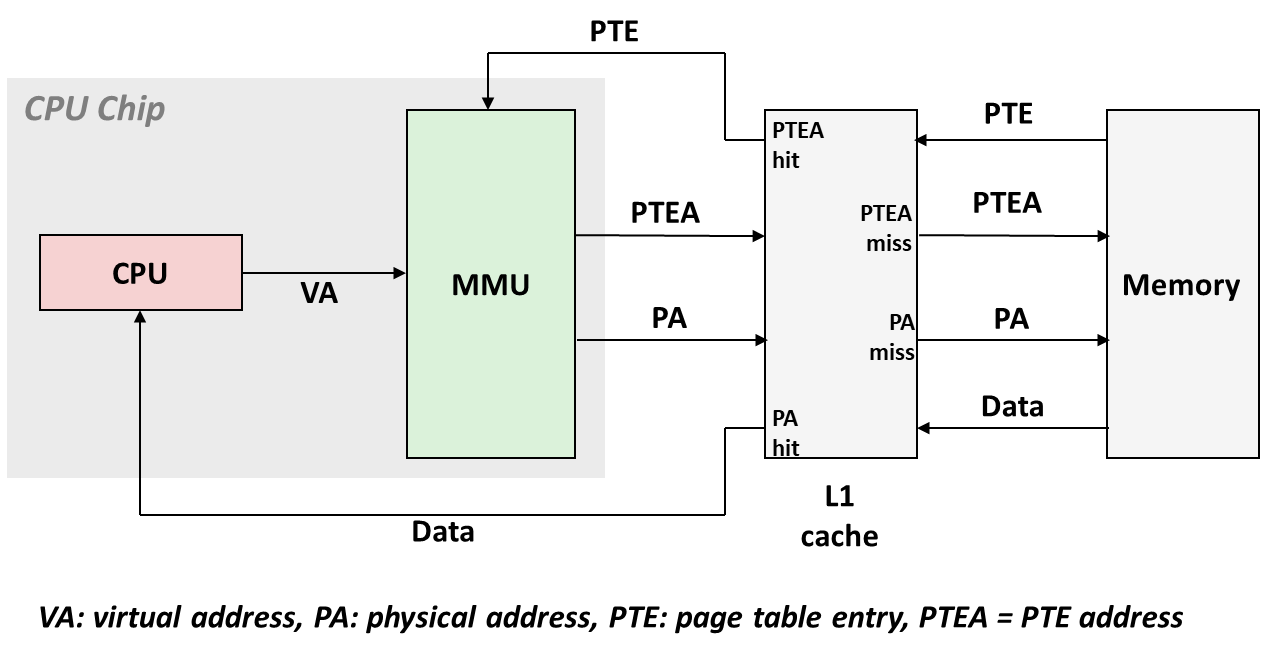

虚拟内存与缓存的集成

MMU 进行地址翻译可能涉及多次内存访问，PTE 可能未命中，需从内存加载，数据本身也可能在缓存中未命中，存在双重未命中风险（PTE 和数据均未命中）。

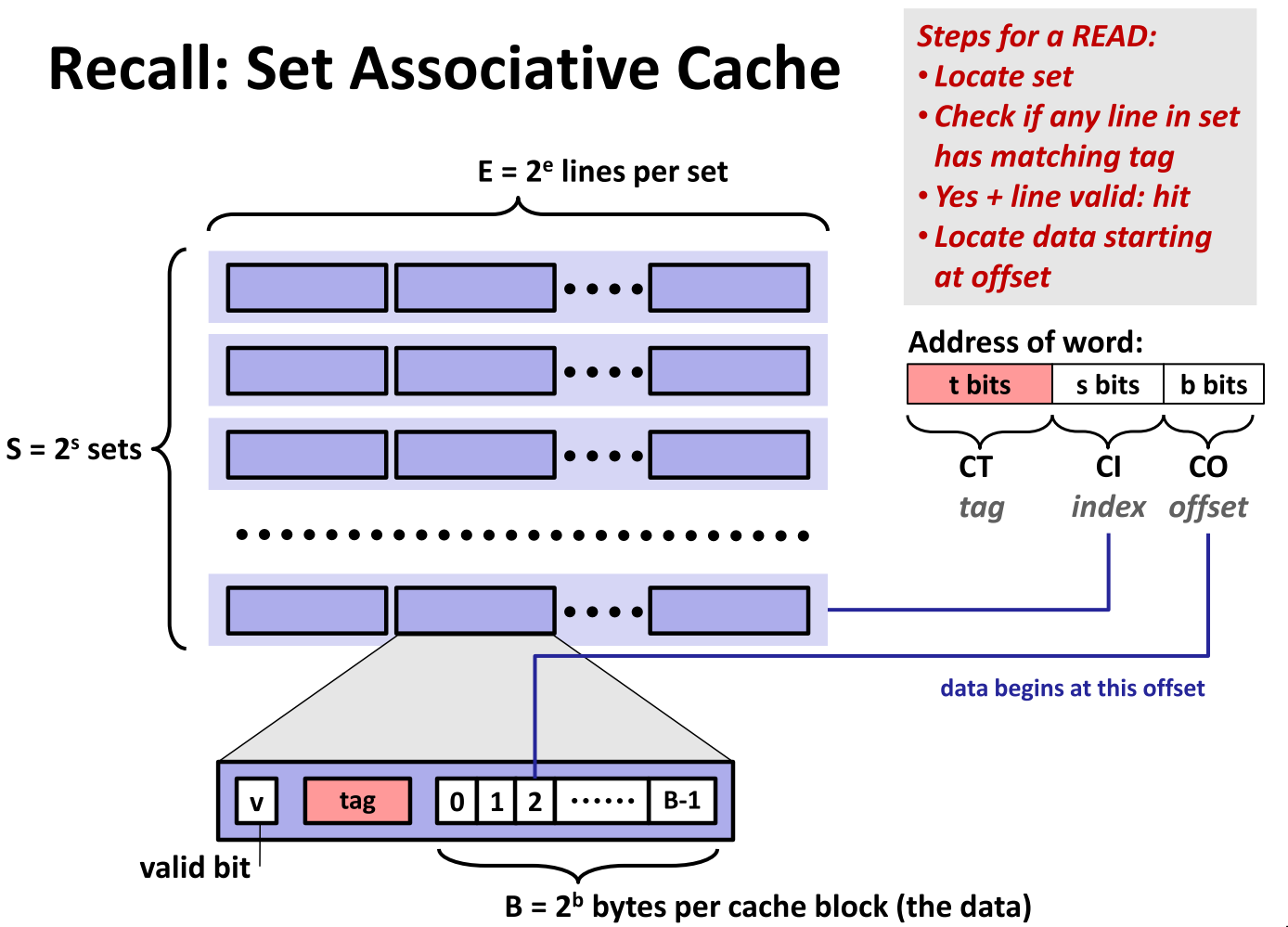

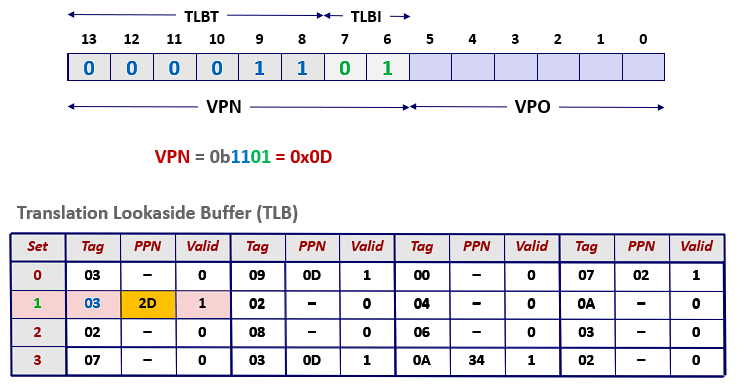

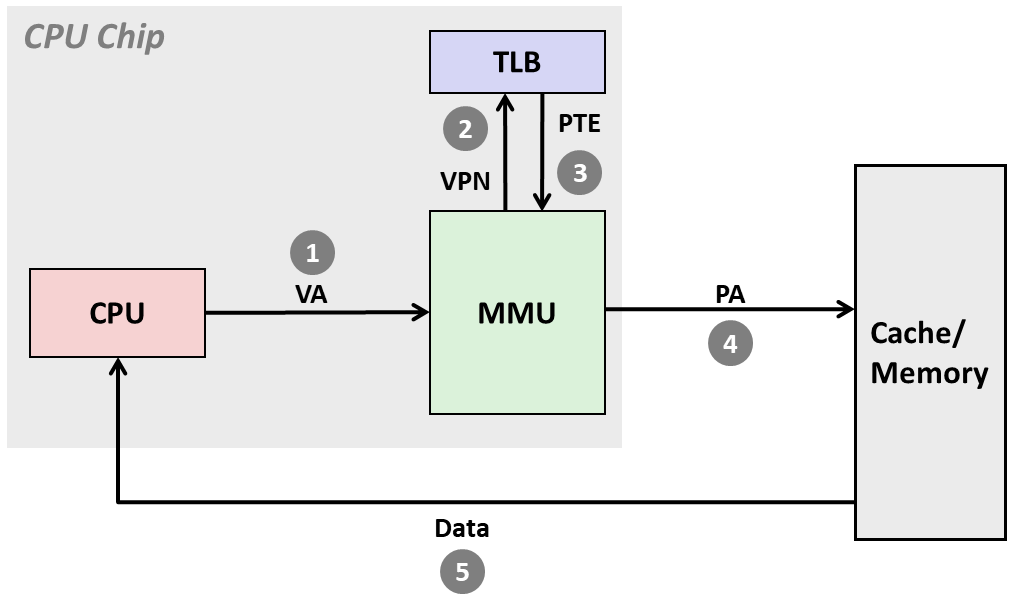

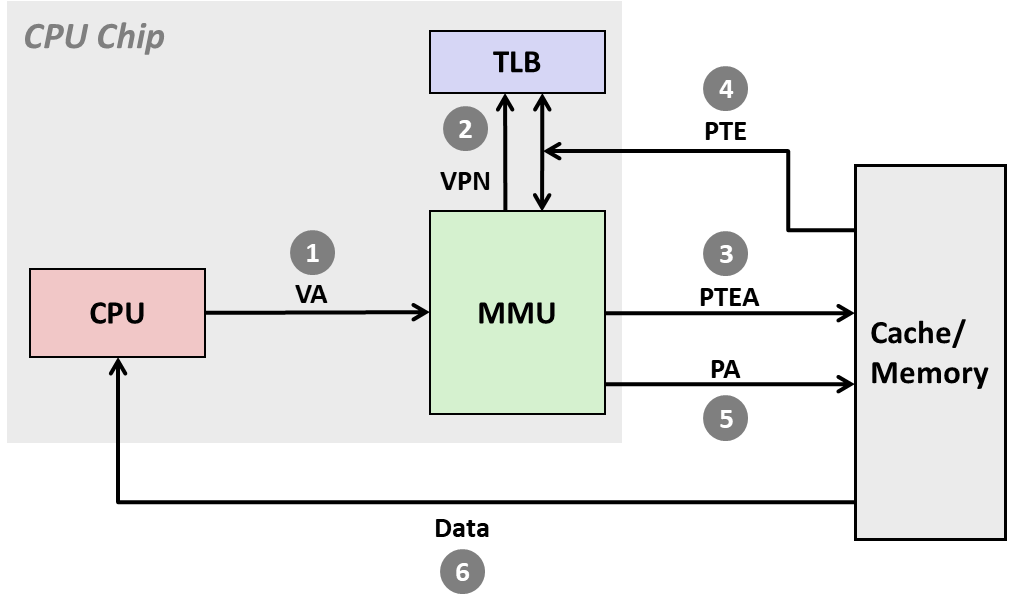

解决方案：利用转换后备缓冲区（TLB）加速地址翻译。引入 TLB，MMU 内的小型组相联硬件缓存，直接缓存完整的页表项（PTE），实现快速虚拟页号到物理页号的映射。

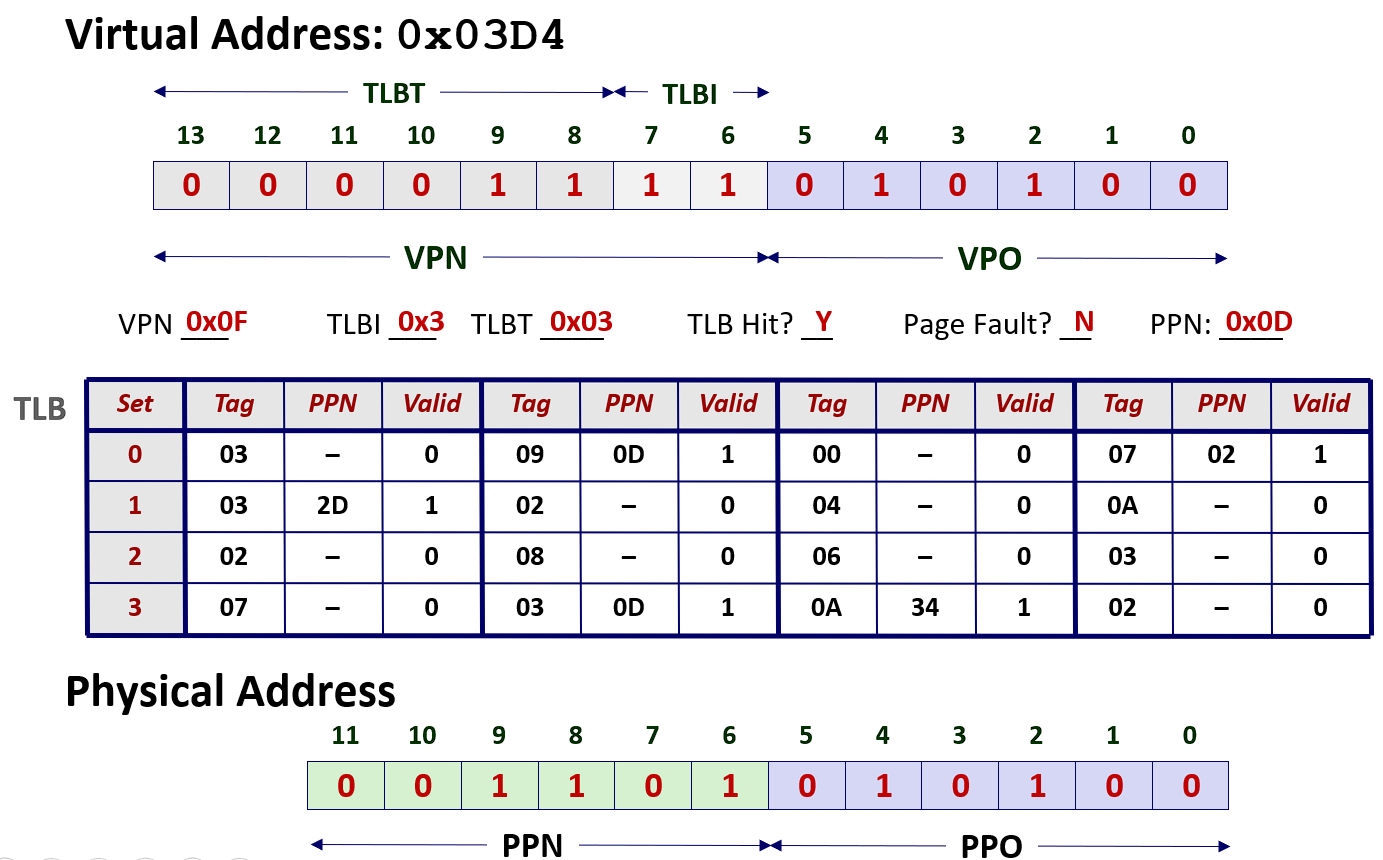

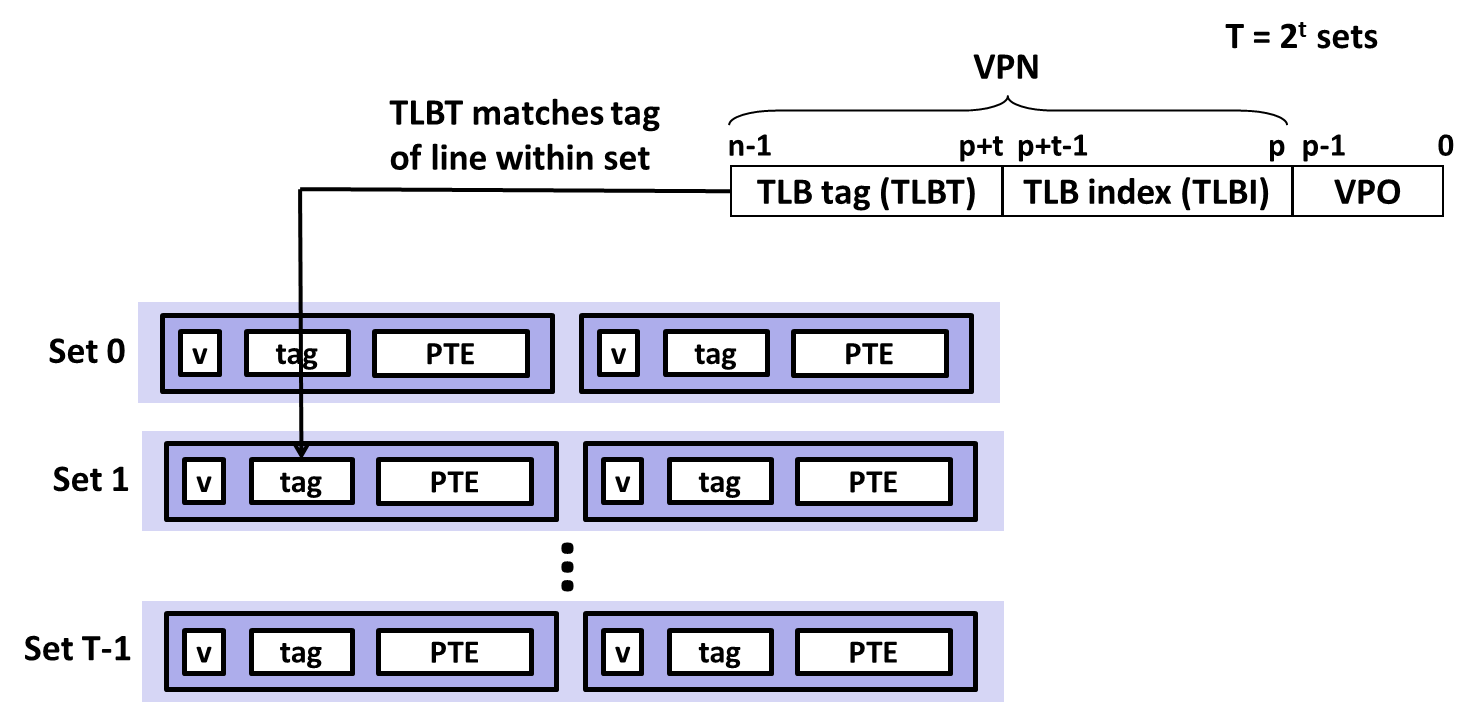

新增 TLB 相关字段
- TLBI：TLB 索引
- TLBT：TLB 标签
