芯片ATE测试PE功能

好的，我们来深入解析 ATE（自动测试设备）测试中的 PE（引脚电子）功能。这是芯片测试最核心的硬件基础。

一、PE的核心定位：ATE的"手脚"与"眼睛"

如果把整个ATE系统比作一个 "自动化测试机器人"，那么：

**测试头（Test Head）** 是机器人的手臂
**DUT板（负载板）** 是机器人的手
PE（引脚电子） 就是机器人手指上的 精密执行器和传感器

核心功能一句话概括 ：PE负责在测试机与芯片引脚之间建立精确、可控的电气连接，既能"施加刺激"（驱动），也能"感知响应"（测量）。

二、PE的四大核心功能模块

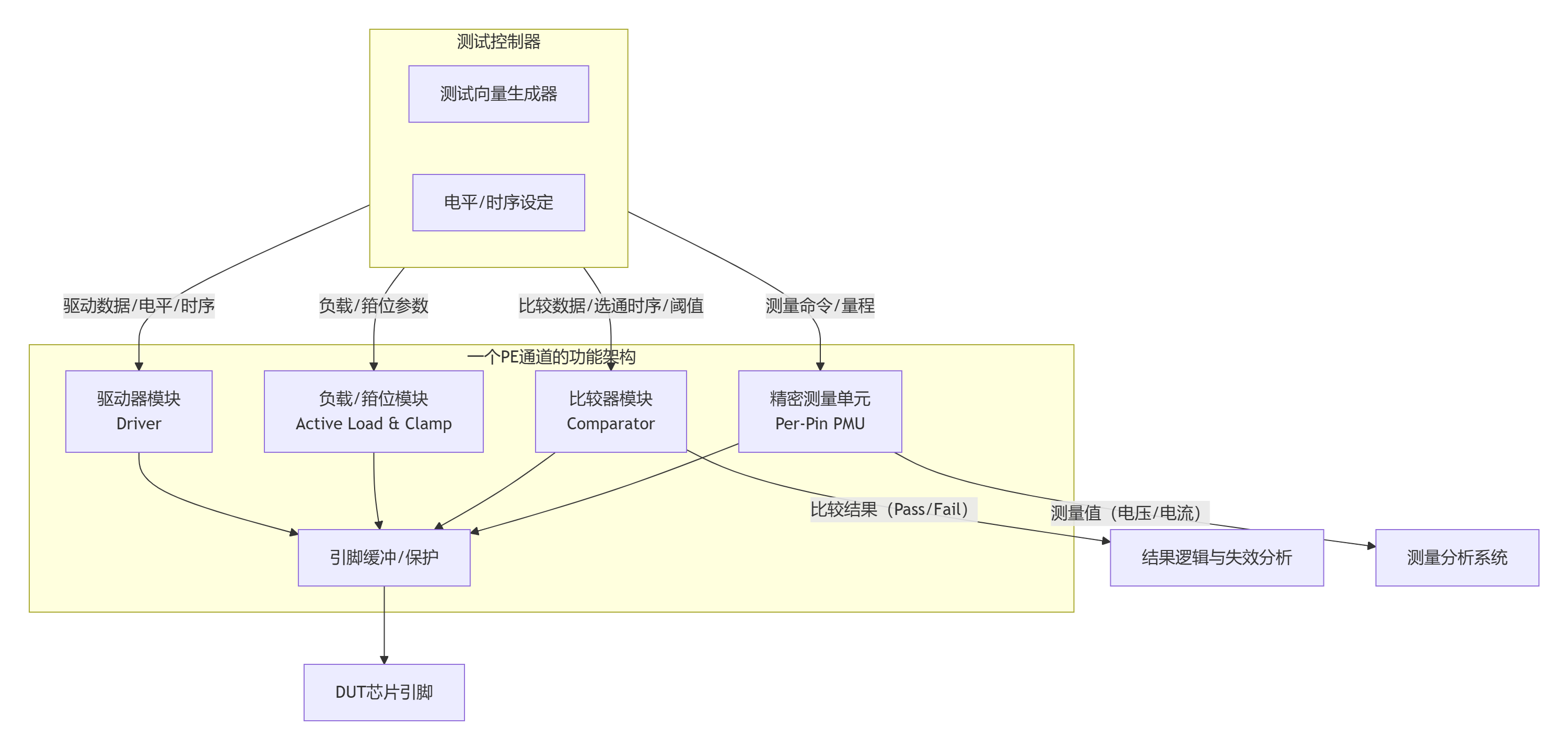

下图清晰地展示了一个典型PE通道的完整功能结构及其工作流程：

三、PE功能的详细解析

1. 驱动器

这是PE的 "输出手臂"，负责向DUT引脚施加精确的数字激励信号。

复制代码

// 在测试程序中的典型配置
LEVEL {
    // 设定驱动电平
    VIL = 0.0V;     // 驱动逻辑'0'时的电压
    VIH = 1.8V;     // 驱动逻辑'1'时的电压
    VOL = 0.0V;     // 预期DUT输出'0'的电平（用于比较）
    VOH = 1.8V;     // 预期DUT输出'1'的电平（用于比较）

    // 设定边沿特性
    SlewRate = 1.0V/ns;  // 驱动信号的摆率
    DriveCurrent = 24mA; // 驱动电流能力
};

TIMING {
    // 设定驱动时序
    FORMAT = NRZ;        // 编码格式：不归零
    DRIVE_ON = 100ns;    // 在周期100ns时刻驱动数据生效
    DRIVE_OFF = 150ns;   // 在150ns时刻关闭驱动（高阻）
};

关键参数：

驱动强度：能输出多大电流（影响信号完整性）
建立/保持时间：数据相对时钟的时序关系
信号完整性：过冲、下冲、振铃控制

2. 比较器

这是PE的 "输入眼睛"，负责采样DUT的输出信号并判断逻辑值。

复制代码

TIMING {
    // 设定比较（采样）时序
    STROBE_ON = 180ns;      // 开始采样时刻
    STROBE_OFF = 190ns;     // 结束采样时刻
    // 或使用窗口比较
    STROBE_WINDOW = (175ns, 185ns);
};

COMPARE_LEVEL {
    VIL_COMP = 0.4V;   // 判断逻辑'0'的阈值上限
    VIH_COMP = 1.4V;   // 判断逻辑'1'的阈值下限
    VCOMP_REF = 0.9V;  // 比较器参考电压（差分输入时）
};

工作模式：

窗口比较：在指定时间窗口内检查信号是否稳定
边沿检测：检测信号跳变时刻
失效捕获：记录首次失效的时间和周期

3. 有源负载

模拟DUT在实际应用场景中的负载条件。

复制代码

LOAD_SETTINGS {
    // 电流负载设置
    IOL_LOAD = 4mA;    // DUT输出低电平时，PE吸入的电流
    IOH_LOAD = -2mA;   // DUT输出高电平时，PE源出的电流

    // 钳位保护
    VCLAMP_HIGH = VDD + 0.5V;  // 高电平钳位，防止过压
    VCLAMP_LOW = -0.5V;        // 低电平钳位，防止负压

    // 终端匹配（高速信号）
    VTERM = 0.9V;      // 终端电压
    RTERM = 50Ω;       // 终端电阻（匹配传输线阻抗）
};

4. 精密测量单元

这是PE的 "测量手"，进行高精度DC参数测量。

复制代码

# DC参数测试的典型流程
def test_dc_parameter(pin_name, test_type):
    # 1. 配置PMU模式
    if test_type == 'IIL':  # 输入漏电流（低电平）
        pmu_setup(pin_name,
                  mode='FVMI',      # 强制电压，测量电流
                  force_voltage=0.0V,
                  measure_range='1uA',
                  clamp_high=1.0V,
                  clamp_low=-1.0V)

    elif test_type == 'VOL':  # 输出低电平电压
        pmu_setup(pin_name,
                  mode='FIMV',      # 强制电流，测量电压
                  force_current=4.0mA,  # 灌电流
                  measure_range='2V',
                  compliance=0.5V)  # 电压顺从限制

    # 2. 执行测量
    pmu_connect(pin_name)      # 继电器连接PMU到引脚
    pmu_force_on()            # 开始施加激励
    time.sleep(10e-3)         # 稳定时间，10ms
    result = pmu_measure()    # 执行测量
    pmu_force_off()           # 关闭激励
    pmu_disconnect()          # 断开连接

    # 3. 判断结果
    if test_type == 'IIL':
        return result < 1.0e-6  # 漏电流 < 1uA ? Pass : Fail
    elif test_type == 'VOL':
        return result < 0.4V    # VOL < 0.4V ? Pass : Fail

PMU测量模式：

模式	缩写	含义	典型应用
FVMI	Force Voltage, Measure Current	强制电压，测量电流	输入漏电流测试
FIMV	Force Current, Measure Voltage	强制电流，测量电压	输出驱动能力测试
FVMF	Force Voltage, Measure Force	强制电压，测量力	较少使用
FIMF	Force Current, Measure Force	强制电流，测量力	较少使用

四、PE在测试流程中的应用场景

场景1：数字功能测试

复制代码

// 测试向量执行流程
TEST_SEQUENCE {
    // 阶段1：初始化
    SET_LEVEL(all_pins, VIL=0V, VIH=1.8V, VTERM=0.9V);
    SET_TIMING(cycle=100ns, format=NRZ);

    // 阶段2：施加测试向量
    APPLY_VECTOR({
        // 周期1：设置输入，期望输出为X（不关心）
        period1: A=1, B=0, C=1, /期望输出: Y=X, Z=X/;

        // 周期2：检查输出
        period2: A=0, B=1, /期望输出: Y=1, Z=0/;

        // 周期3-100：更多测试向量...
    });

    // 阶段3：收集结果
    COLLECT_RESULTS();
    ANALYZE_FAILURES();
};

场景2：AC时序测试

复制代码

def test_setup_time(data_pin, clock_pin):
    """测试建立时间"""
    results = []

    # 扫描数据相对时钟的偏移
    for offset in range(-500, 501, 10):  # -500ps到+500ps，步长10ps
        # 配置时序
        set_timing(data_pin, drive_at=50ns)
        set_timing(clock_pin, strobe_at=50ns + offset)

        # 运行测试
        run_vector_test()

        # 检查是否通过
        if test_passed():
            results.append((offset, 'Pass'))
        else:
            results.append((offset, 'Fail'))

    # 分析建立时间
    pass_offsets = [o for o, s in results if s == 'Pass']
    setup_time = min(pass_offsets)  # 最小可接受的建立时间
    return setup_time

场景3：混合信号测试

复制代码

// ADC测试示例
TEST_ADC_CONVERSION {
    // 1. PE配置为高阻，让模拟源驱动
    SET_PIN_STATE(ANALOG_IN, Z_STATE);

    // 2. 模拟源施加测试电压
    ANALOG_FORCE_VOLTAGE(1.024V);  // ADC的中间量程

    // 3. 启动ADC转换（通过数字PE控制）
    DIGITAL_WRITE(ADC_START, 1);
    DELAY(10us);  // 等待转换完成
    DIGITAL_WRITE(ADC_START, 0);

    // 4. 读取数字输出（通过数字PE）
    DIGITAL_READ(ADC_DATA_BUS, 10);  // 读取10位数据

    // 5. 验证结果
    EXPECTED_CODE = 512;  // 1.024V / (2.048V/1024) = 512
    TOLERANCE = 2;        // ±2 LSB
    VERIFY_RESULT(READ_CODE, EXPECTED_CODE, TOLERANCE);
};

五、高级PE功能

1. 差分信号测试

复制代码

DIFF_PAIR_SETTINGS {
    PIN_P = "TX_P";      // 正端引脚
    PIN_N = "TX_N";      // 负端引脚
    MODE = DIFFERENTIAL; // 差分模式

    // 差分驱动
    VDIFF = 800mV;       // 差分幅度
    VCOMMON = 1.0V;      // 共模电压

    // 差分接收
    VTHRESHOLD = 100mV;  // 差分比较阈值
    SKEW_CAL = ENABLED;  // 启用时延校准
};

2. 实时失效分析

复制代码

// 配置失效捕获
FAILURE_CAPTURE {
    MODE = FIRST_FAIL;        // 捕获首次失效
    STORE_WAVEFORM = TRUE;    // 存储失效波形
    SAMPLE_RATE = 10GSPS;     // 采样率
    MEMORY_DEPTH = 1M;        // 存储深度

    // 触发条件
    TRIGGER_ON = "DATA_PIN != EXPECTED";
    TRIGGER_DELAY = -100ns;   // 触发前100ns开始记录
    TRIGGER_LENGTH = 200ns;   // 记录200ns窗口
};

// 分析失效数据
ANALYZE_FAILURE(failure_data) {
    // 1. 时间分析
    fail_time = get_fail_time(failure_data);

    // 2. 电平分析
    voltage_level = measure_voltage_at(failure_data, fail_time);

    // 3. 边沿分析
    edge_slope = calculate_slew_rate(failure_data);

    // 4. 抖动分析
    jitter_pp = measure_jitter(failure_data);

    return diagnostic_report;
};

3. 校准与补偿

复制代码

# PE通道校准流程
def calibrate_pe_channel(channel):
    # 1. 直流偏置校准
    calibrate_dc_offset(channel)

    # 2. 增益校准
    calibrate_gain(channel)

    # 3. 时序校准（去时延）
    calibrate_deskew(channel)

    # 4. 边沿速率校准
    calibrate_slew_rate(channel)

    # 5. 负载校准
    calibrate_load(channel)

    # 保存校准数据
    save_calibration_data(channel, calibration_results)

六、实际测试程序示例

复制代码

// 完整的PE功能测试程序示例（伪代码）
TEST_PROGRAM example_pe_test() {

    // === 第1部分：硬件和PE配置 ===
    INITIALIZE_TESTER();           // 初始化测试机
    LOAD_DUT_BOARD("board_config.xml");  // 加载DUT板配置

    // 配置PE通道
    CONFIGURE_PE_CHANNEL("D0", {
        .mode = DIGITAL_IO,
        .direction = OUTPUT,
        .voltage_range = 1.8V,
        .drive_strength = 12mA,
        .termination = 50Ω_TO_VTERM,
        .clamp_high = 2.5V,
        .clamp_low = -0.3V
    });

    CONFIGURE_PE_CHANNEL("A0", {
        .mode = ANALOG_IN,
        .measure_range = 2V,
        .resolution = 16BIT,
        .sample_rate = 1MSPS
    });

    // === 第2部分：DC参数测试 ===
    TEST_GROUP dc_tests {
        TEST_ITEM("IIL Test", test_iil, "D1", LIMIT(0, 1uA));
        TEST_ITEM("VOL Test", test_vol, "D2", LIMIT(0, 0.4V));
        TEST_ITEM("VOH Test", test_voh, "D3", LIMIT(1.4V, 1.8V));
    };

    // === 第3部分：功能测试 ===
    TEST_GROUP func_tests {
        // 配置测试向量
        LOAD_TEST_VECTORS("logic_test.stil");

        // 设置PE时序
        SET_TIMING(.cycle = 20ns,        // 50MHz
                   .drive_edge = 2ns,    // 驱动边沿
                   .strobe_window = (15ns, 18ns));  // 采样窗口

        // 执行测试
        EXECUTE_TEST_VECTORS();

        // 失效分析
        IF (FAILURE_DETECTED()) {
            CAPTURE_FAILURE_WAVEFORM();
            LOG_FAILURE_DATA();
        }
    };

    // === 第4部分：AC时序测试 ===
    TEST_GROUP ac_tests {
        TEST_ITEM("Tco Test", measure_tco, "CLK", "Q", LIMIT(2ns, 5ns));
        TEST_ITEM("Tsu Test", measure_tsu, "D", "CLK", LIMIT(1ns, MAX));
        TEST_ITEM("Th Test", measure_th, "D", "CLK", LIMIT(0.5ns, MAX));
    };

    // === 第5部分：混合信号测试 ===
    TEST_GROUP mixed_signal_tests {
        TEST_ITEM("ADC Linearity", test_adc_dnl_inl, LIMIT(±1LSB));
        TEST_ITEM("DAC Output", test_dac_output, LIMIT(±10mV));
    };

    // === 第6部分：测试报告 ===
    GENERATE_REPORT({
        .format = XML_AND_HTML,
        .include_waveforms = TRUE,
        .statistical_analysis = TRUE
    });

    RETURN_TEST_RESULTS();
}

七、现代PE技术发展趋势

1. 高速高精度

速率：从100Mbps → 10Gbps+（用于DDR、PCIe测试）
精度：时序分辨率 < 5ps，电压分辨率 < 1mV
带宽：> 2GHz模拟带宽

2. 高集成度

Per-Pin架构：每个引脚都有独立的PE资源
集成PMU：每个通道都集成精密测量单元
片上DSP：实时信号处理和分析

3. 智能化

自适应测试：根据DUT响应动态调整测试参数
机器学习：预测失效、优化测试流程
云分析：测试数据上传云端进行大数据分析

4. 多协议支持

DDR5：最高6.4Gbps，需支持DFE（判决反馈均衡）
PCIe 6.0：64GT/s，PAM4信号，需高速PMA
USB4：20Gbps，需支持Thunderbolt协议
MIPI C-PHY/D-PHY：移动设备接口

八、调试PE问题的实用技巧

复制代码

# PE问题诊断清单
def diagnose_pe_issue(symptom):
    checklist = {
        "无信号输出": [
            "1. 检查PE通道电源",
            "2. 验证PE使能状态",
            "3. 检查驱动器配置（VIL/VIH）",
            "4. 验证测试向量数据",
            "5. 检查DUT板连接"
        ],
        "信号幅度错误": [
            "1. 校准PE驱动器增益",
            "2. 检查负载配置",
            "3. 验证终端匹配",
            "4. 检查PCB阻抗匹配",
            "5. 测量实际信号（用示波器）"
        ],
        "时序问题": [
            "1. 执行通道去时延校准",
            "2. 验证测试周期设置",
            "3. 检查时钟分配",
            "4. 测量实际时序（用采样示波器）",
            "5. 调整建立/保持时间余量"
        ],
        "测量噪声大": [
            "1. 检查接地和屏蔽",
            "2. 增加测量平均次数",
            "3. 调整滤波器设置",
            "4. 验证PMU量程",
            "5. 检查电源噪声"
        ]
    }
    return checklist.get(symptom, ["请咨询ATE供应商技术支持"])

总结：PE功能的核心价值

PE是ATE与芯片之间的桥梁，其核心价值体现在：

精确控制：纳秒级时序控制，毫伏级电压控制
高保真测量：精确捕捉芯片的真实行为
灵活配置：支持从DC到GHz的各种测试需求
快速响应：实时执行测试，快速反馈结果
故障诊断：提供丰富的调试和诊断能力

没有强大的PE，就没有高效的ATE测试。理解PE的每个功能模块如何工作，是编写高效测试程序、调试测试问题、优化测试成本的关键。

现代ATE的竞争，很大程度上就是PE性能的竞争。随着芯片速度越来越快，接口越来越复杂，PE技术也在不断演进，以应对5G、AI、自动驾驶等新兴应用带来的测试挑战。
