Hub-Spoke mpls配置

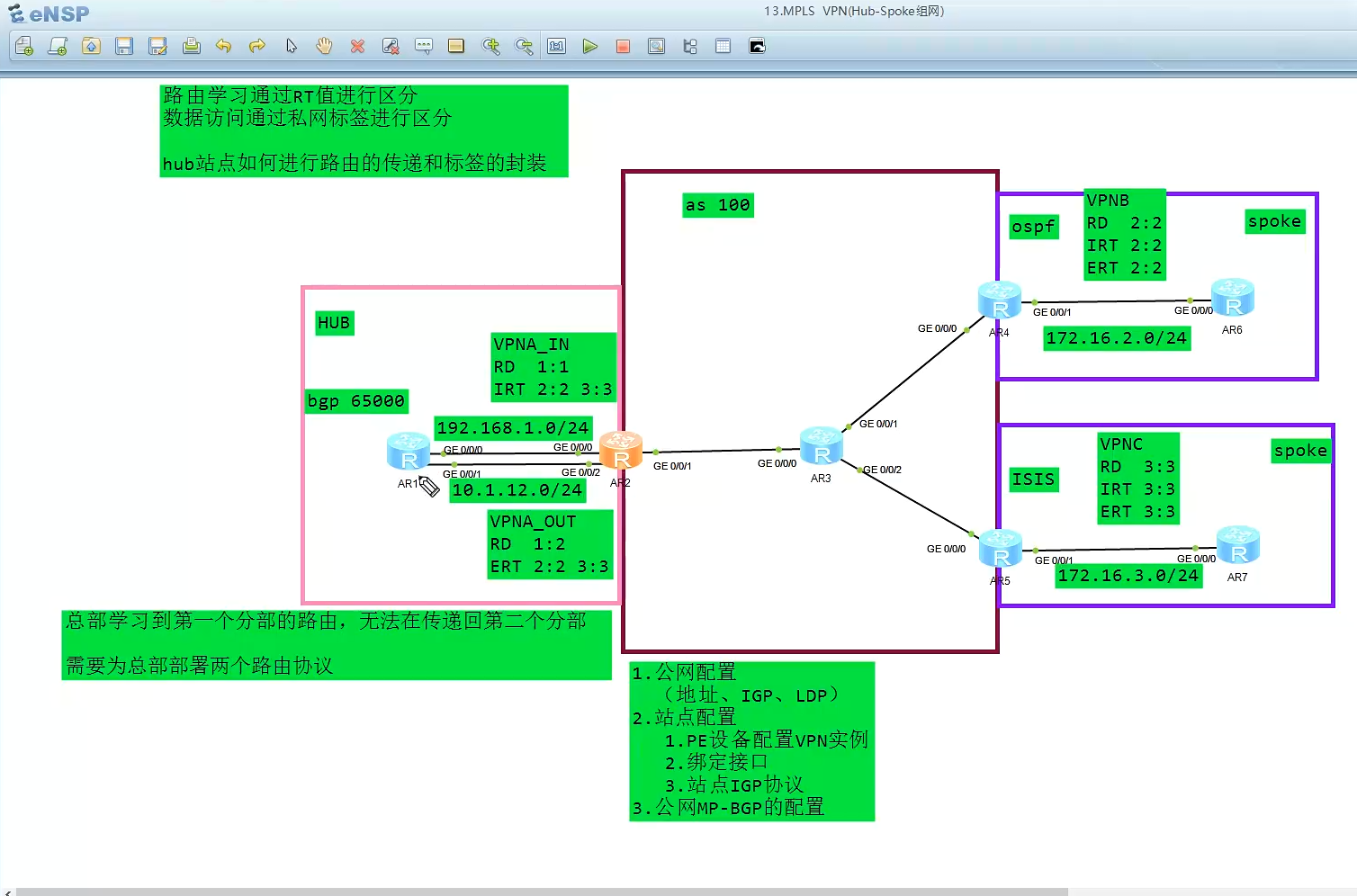

Hub-Spoke MPLS完整配置案例（华为设备）拓扑类似这样

一、组网拓扑

设备角色	设备型号	LoopBack IP	物理接口互联	AS 号	VRF 配置
Hub-CE（AR1）	AR2220	1.1.1.1/32	GE0/0/0 ↔ Hub-PE(AR2) GE0/0/0	65000	无（公网 + 私网直连）
Hub-PE（AR2）	AR3260	2.2.2.2/32	GE0/0/0 ↔ AR1 GE0/0/0GE0/0/1 ↔ P(AR3) GE0/0/0	100	VPNA_IN（收 Spoke 路由）VPNA_OUT（发 Spoke 路由）
P（AR3）	AR3260	3.3.3.3/32	GE0/0/0 ↔ AR2 GE0/0/1GE0/0/1 ↔ Spoke-PE(AR4) GE0/0/0	100	无（纯公网转发）
Spoke-PE（AR4）	AR3260	4.4.4.4/32	GE0/0/0 ↔ AR3 GE0/0/1GE0/0/1 ↔ Spoke-CE(AR5) GE0/0/0	100	VPN-SPOKE（对接 Spoke-CE）
Spoke-CE（AR5）	AR2220	5.5.5.5/32	GE0/0/0 ↔ AR4 GE0/0/1	65001	无（私网直连）

核心需求：

Spoke-CE（AR5）只能通过 Hub-CE（AR1）与其他 Spoke 互通；
所有跨 Spoke 流量必须经过 Hub 转发（集中管控）；
用 双 VRF（VPNA_IN/VPNA_OUT） 绕开 BGP 水平分割。

二、基础配置（所有设备）

1. 配置 LoopBack 接口（用于 BGP/OSPF 邻居建立）

以 AR2（Hub-PE） 为例，其他设备类似：

plaintext

复制代码

# 配置LoopBack0
interface LoopBack0
 ip address 2.2.2.2 255.255.255.255
# 关闭接口防攻击（可选）
 undo ip address check wildcard

2. 配置物理接口 IP

设备	接口	IP 配置
AR1	GE0/0/0	`ip address 10.1.12.1 255.255.255.0`
AR2	GE0/0/0	ip address 10.1.12.2 255.255.255.0``ip binding vpn-instance VPNA_IN
AR2	GE0/0/1	`ip address 10.2.23.2 255.255.255.0`
AR3	GE0/0/0	`ip address 10.2.23.3 255.255.255.0`
AR3	GE0/0/1	`ip address 10.3.34.3 255.255.255.0`
AR4	GE0/0/0	`ip address 10.3.34.4 255.255.255.0`
AR4	GE0/0/1	ip address 10.4.45.4 255.255.255.0``ip binding vpn-instance VPN-SPOKE
AR5	GE0/0/0	`ip address 10.4.45.5 255.255.255.0`

三、公网配置（OSPF + LDP）

作用：保证 PE/P 之间 LoopBack 互通，为 BGP 邻居建立铺路，同时建立 LDP 隧道。

1. 配置 OSPF（AR2/AR3/AR4，AS 100 内）

以 AR2（Hub-PE） 为例：

plaintext

复制代码

ospf 1 router-id 2.2.2.2
 area 0
  network 2.2.2.2 0.0.0.0  # 宣告LoopBack0
  network 10.2.23.0 0.0.0.255  # 宣告公网接口

AR3（P） 配置：

plaintext

复制代码

ospf 1 router-id 3.3.3.3
 area 0
  network 3.3.3.3 0.0.0.0
  network 10.2.23.0 0.0.0.255
  network 10.3.34.0 0.0.0.255

AR4（Spoke-PE） 配置：

plaintext

复制代码

ospf 1 router-id 4.4.4.4
 area 0
  network 4.4.4.4 0.0.0.0
  network 10.3.34.0 0.0.0.255

2. 配置 LDP（建立公网隧道）

以 AR2 为例，AR3/AR4 配置相同：

plaintext

复制代码

mpls lsr-id 2.2.2.2  # LSR ID 与 LoopBack 一致
mpls
 ldp
  interface GigabitEthernet 0/0/1  # 公网接口使能LDP

四、Hub 侧关键配置（双 VRF + BGP）

1. Hub-PE（AR2）配置双 VRF

plaintext

复制代码

# 配置 VPNA_IN（接收 Spoke 路由）
ip vpn-instance VPNA_IN
 route-distinguisher 100:1  # RD 唯一标识
 vpn-target 100:1 import-extcommunity  # 只接收 RT=100:1 的路由
 vpn-target 100:1 export-extcommunity  # 导出路由带 RT=100:1

# 配置 VPNA_OUT（转发 Spoke 路由）
ip vpn-instance VPNA_OUT
 route-distinguisher 100:2
 vpn-target 100:1 import-extcommunity
 vpn-target 100:1 export-extcommunity

# 配置 AR2 与 AR1（Hub-CE）的 BGP 邻居（双 VRF 都要对接 AR1）
bgp 100
 # 公网 BGP（用于传递 VPNv4 路由）
 ipv4-family vpnv4
  policy vpn-target
  peer 3.3.3.3 enable  # 与 P 设备的 BGP 邻居
  peer 4.4.4.4 enable  # 与 Spoke-PE 的 BGP 邻居

 # VPNA_IN 的 BGP（对接 AR1）
 ipv4-family vpn-instance VPNA_IN
  peer 10.1.12.1 as-number 65000  # AR1 的 AS 号
  peer 10.1.12.1 allow-as-loop  # 同 AS 防环
  import-route direct  # 导入直连路由到 BGP

 # VPNA_OUT 的 BGP（对接 AR1）
 ipv4-family vpn-instance VPNA_OUT
  peer 10.1.12.1 as-number 65000
  peer 10.1.12.1 allow-as-loop
  import-route direct

2. Hub-CE（AR1）配置 BGP（连接双 VRF）

plaintext

复制代码

bgp 65000
 router-id 1.1.1.1
 # 与 AR2 的 VPNA_IN 建立邻居
 ipv4-family unicast
  peer 10.1.12.2 as-number 100
  peer 10.1.12.2 allow-as-loop
  network 192.168.1.0 255.255.255.0  # 宣告 Hub 私网路由

五、Spoke 侧配置（VPN-SPOKE + BGP）

1. Spoke-PE（AR4）配置 VRF

plaintext

复制代码

ip vpn-instance VPN-SPOKE
 route-distinguisher 100:10
 vpn-target 100:1 import-extcommunity  # 匹配 Hub 的 RT
 vpn-target 100:1 export-extcommunity

2. Spoke-PE（AR4）配置 BGP

plaintext

复制代码

bgp 100
 ipv4-family vpnv4
  policy vpn-target
  peer 2.2.2.2 enable  # 与 Hub-PE 的 BGP 邻居
  peer 3.3.3.3 enable

 # VPN-SPOKE 的 BGP（对接 Spoke-CE）
 ipv4-family vpn-instance VPN-SPOKE
  peer 10.4.45.5 as-number 65001  # Spoke-CE 的 AS 号
  import-route direct

3. Spoke-CE（AR5）配置 BGP

plaintext

复制代码

bgp 65001
 router-id 5.5.5.5
 ipv4-family unicast
  peer 10.4.45.4 as-number 100
  network 192.168.2.0 255.255.255.0  # 宣告 Spoke 私网路由

六、验证配置

验证 OSPF 邻居

plaintext

复制代码

display ospf peer brief  # 所有 PE/P 应显示 Full 状态

验证 LDP 会话

plaintext

复制代码

display mpls ldp session  # 会话状态应为 Operational

验证 BGP 路由

plaintext

复制代码

# Hub-PE 查看 VPNA_IN 路由
display bgp vpnv4 all routing-table
# Spoke-CE 查看是否收到 Hub 路由
display bgp routing-table 192.168.1.0

验证互通性

plaintext

复制代码

# Spoke-CE（AR5） ping Hub-CE（AR1）私网
ping 192.168.1.1 -a 192.168.2.1

七、核心逻辑总结

回程路径（Spoke C→Spoke B） ：步骤与上述 1-10反向一致，协议 / 转发逻辑相同。

流量路径 ：Spoke-CE(AR5) → Spoke-PE(AR4) → P(AR3) → Hub-PE(AR2) VPNA_IN → Hub-CE(AR1) → Hub-PE(AR2) VPNA_OUT → 其他 Spoke
双 VRF 作用：VPNA_IN 收 Spoke 路由 → AR1 中转 → VPNA_OUT 发路由，绕开 BGP 水平分割。
集中管控：所有跨 Spoke 流量必须经过 AR1，可在 AR1 配置 ACL/QoS 策略。
以 Spoke B（172.16.2.0/24）访问 Spoke C（172.16.3.0/24） 为例，路径 + 协议如下：
Spoke B→AR6（Spoke-CE）
- 流量：Spoke B 主机发往 172.16.3.1
- 协议：私网 IPv4
AR6→AR4（Spoke-PE）
- 流量：AR6 转发流量到 AR4 的 VPNB 接口
- 协议：EBGP（传递私网路由）+ 直连 IPv4
AR4→AR3（P）
- 流量：AR4 给私网 IPv4 加两层标签（内层 VPNB 标签 + 外层 LDP 标签）
- 协议：MPLS LDP（公网隧道）
AR3→AR2（Hub-PE）
- 流量：AR3 按外层 LDP 标签转发 MPLS 报文
- 协议：MPLS LDP
AR2→AR1（Hub-CE）
- 流量：AR2 剥离外层 LDP 标签，将私网流量送入 VPNA_IN，转发到 AR1
- 协议：EBGP（VRF 内传递私网路由）
AR1→AR2（Hub-PE）
- 流量：AR1 查路由表，将流量 "调头" 发回 AR2 的 VPNA_OUT
- 协议：直连 IPv4
AR2→AR3（P）
- 流量：AR2 给私网 IPv4 重新加两层标签（内层 VPNC 标签 + 外层 LDP 标签）
- 协议：MPLS LDP
AR3→AR5（Spoke-PE）
- 流量：AR3 按外层 LDP 标签转发 MPLS 报文
- 协议：MPLS LDP
AR5→AR7（Spoke-CE）
- 流量：AR5 剥离标签，转发私网流量到 AR7
- 协议：EBGP（传递私网路由）
AR7→Spoke C
- 流量：AR7 转发流量到 Spoke C 主机
- 协议：私网 IPv4
