华轩盛导读：磁性元器件的深层逻辑与独立分析
- 磁性元器件的核心作用与行业趋势
磁性元器件（如网络变压器、片式电感、功率磁性元器件）是现代电子设备的基础组件，其核心作用在于信号处理、能量转换和电磁兼容性管理。随着5G通信、新能源汽车、工业自动化等领域的快速发展，对磁性元器件的需求呈现小型化、高频化、高集成化的趋势。例如，片式电感通过SMT技术实现自动化生产，符合电子产品轻薄化的需求；而功率磁性元器件则需满足新能源汽车对高效率、高功率密度的要求。
深层逻辑：磁性元器件的技术演进与下游应用场景的电气需求（如信号完整性、EMI抑制、功率效率）直接相关。例如，网络变压器需解决长距离信号传输中的直流分量损失、阻抗匹配和电磁干扰问题，而功率磁性元器件则需应对高电流、高频率下的损耗问题。
- 网络变压器的原理与关键技术
网络变压器是网络通信设备（如交换机、路由器、服务器）的核心组件，其作用可拆解为以下技术细节：
电气隔离：通过电磁耦合实现PHY芯片与外部网线之间的物理断开，避免直流分量、雷击、静电和地电平不一致对芯片的损害。例如，网络变压器需耐受2KV~3KV的电压冲击。
信号增强与阻抗匹配：差分信号通过变压器线圈耦合滤波，增强信号并匹配双绞线的特性阻抗（如100Ω），减少反射和误码率。
EMI抑制：自耦变压器（A件）通过高感抗阻断初级到次级的电磁干扰（EMI），而共模电感则抑制双绞线中的共模噪声。
技术细节：网络变压器的内部结构通常包括2线共模电感、中心抽头变压器和自耦变压器。例如，T件和K件组成的变压器侧重信号传输，而增加A件后可进一步提升EMI抑制能力。此外，不同PHY（物理层芯片）的驱动模式（电流型或电压型）会影响共模电感和自耦变压器的布局位置。

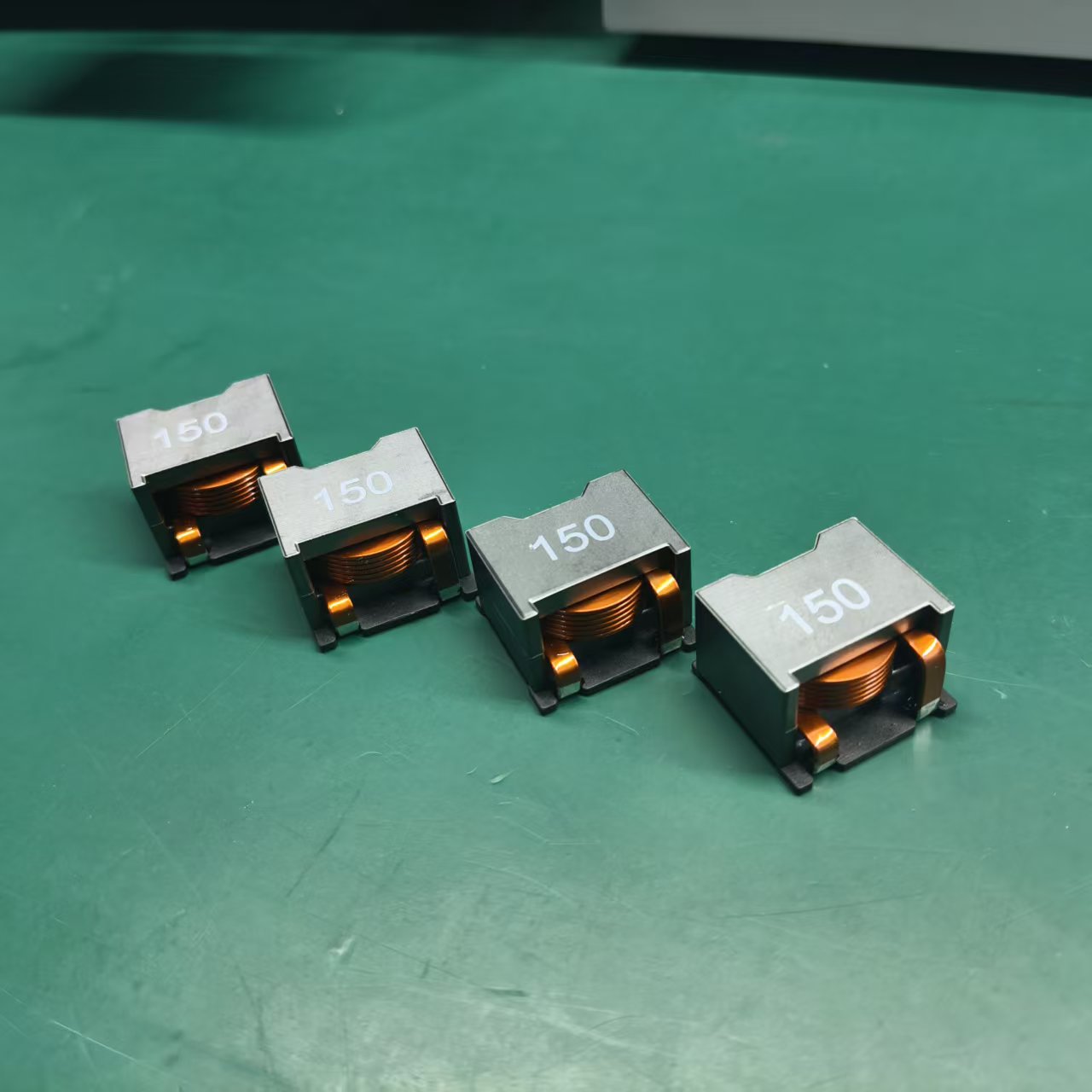

- 片式电感与网络变压器的区别
片式电感（SMD电感）和网络变压器在功能和应用上存在显著差异：
功能差异：
片式电感：主要用于信号筛选、噪声过滤、电流稳定和EMI抑制，如路由器中的滤波电路或汽车电子中的电源管理。
网络变压器：专注于信号传输、高压隔离和阻抗匹配，是网络通信设备中不可或缺的接口组件。
技术差异：
片式电感采用精密自动化绕线技术和SMT工艺，强调小型化和高频性能。
网络变压器由磁芯、漆包线和塑胶外壳组成，需满足IEEE 802.3标准中的电气隔离和信号完整性要求。
应用差异：
片式电感广泛应用于消费电子（如平板电脑）、安防设备和汽车电子。
网络变压器主要应用于网络通信设备（如交换机、服务器）和工业电源。

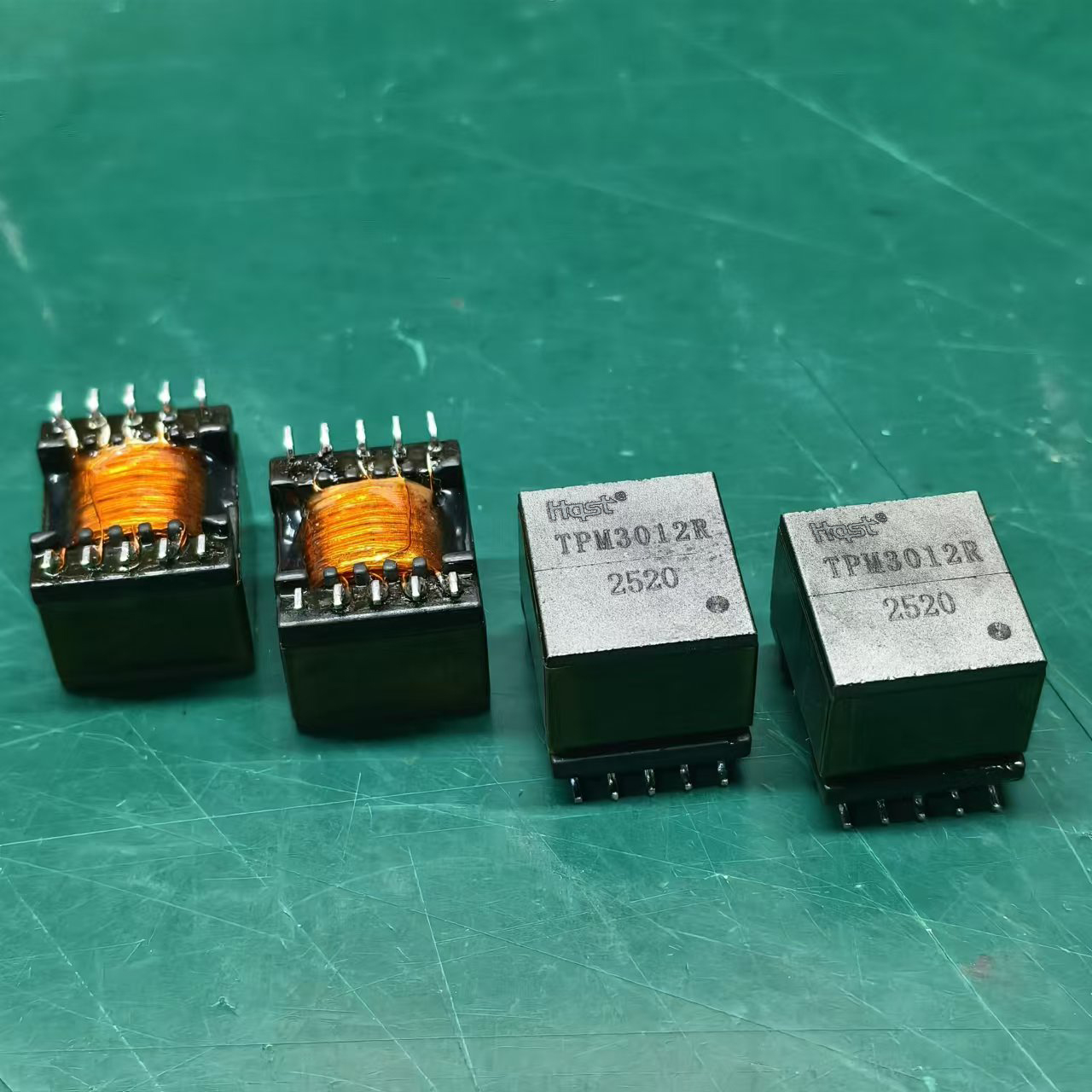

- 功率磁性元器件的挑战与创新
功率磁性元器件（如电源变压器、光伏逆变器电感）需应对以下挑战：
高频损耗：在高频开关电源中，磁芯损耗和线圈电阻损耗需通过新材料（如纳米晶磁芯）和优化绕线工艺来降低。
散热问题：高功率密度设计需结合散热结构，避免温升影响性能。
集成化趋势：例如，一体成型电感将磁芯与线圈集成，提升机械稳定性和抗干扰能力。
- 行业洞察与未来方向
技术融合：磁性元器件与半导体技术结合，如集成磁元件（Integrated Magnetics）将变压器、电感与控制IC封装在一起，提升系统效率。
绿色化需求：新能源汽车和可再生能源领域对磁性元器件的能效和环保材料提出更高要求。
测试与标准化：耐压测试中的剩磁问题需通过优化测试方法（如脉冲测试替代交流测试）解决，同时EMI抑制需符合IEEE等国际标准。
总结与启发
磁性元器件作为电子系统的"神经"和"血管"，其技术进步直接推动着通信、能源和消费电子的发展。理解网络变压器与片式电感的区别，需从功能定位、技术实现和应用场景三个维度切入。未来，磁性元器件将朝着智能化（如自恢复磁元件）、模块化（如集成电源模块）和绿色化方向发展。用户可关注以下方向激发兴趣：
探索磁性材料（如铁氧体、纳米晶）对性能的影响。
研究EMI抑制技术在5G基站中的应用案例。
分析新能源汽车中功率磁性元器件的散热设计。网络变压器HX5008NL H5084NL H82409S H81621S H81601S H1102NL....
