基于51单片机的家居环境监测系统

目录

具体实现功能

设计介绍

资料内容

全部内容

资料获取


具体实现功能

具体功能:

(1)实时检测温湿度和光照值并显示,超出正常范围报警。

(2)按下按键打开窗帘(电机正转转),再次按键按键关闭窗帘(电机反转)。

(3)光照大于上限值,关窗;光照小于下限值,开窗。

(4)防盗模式下,人体感应模块检测到人,开始报警。

仿真演示视频:

162-基于51单片机的家居环境监测系统

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器,拥有灵巧的8位CPU和可编程Flash,使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。

本设计所使用的芯片可兼容以下所有的51系列单片机(包括AT系列和STC系列)。

资料内容

仿真实现(protues8.7)

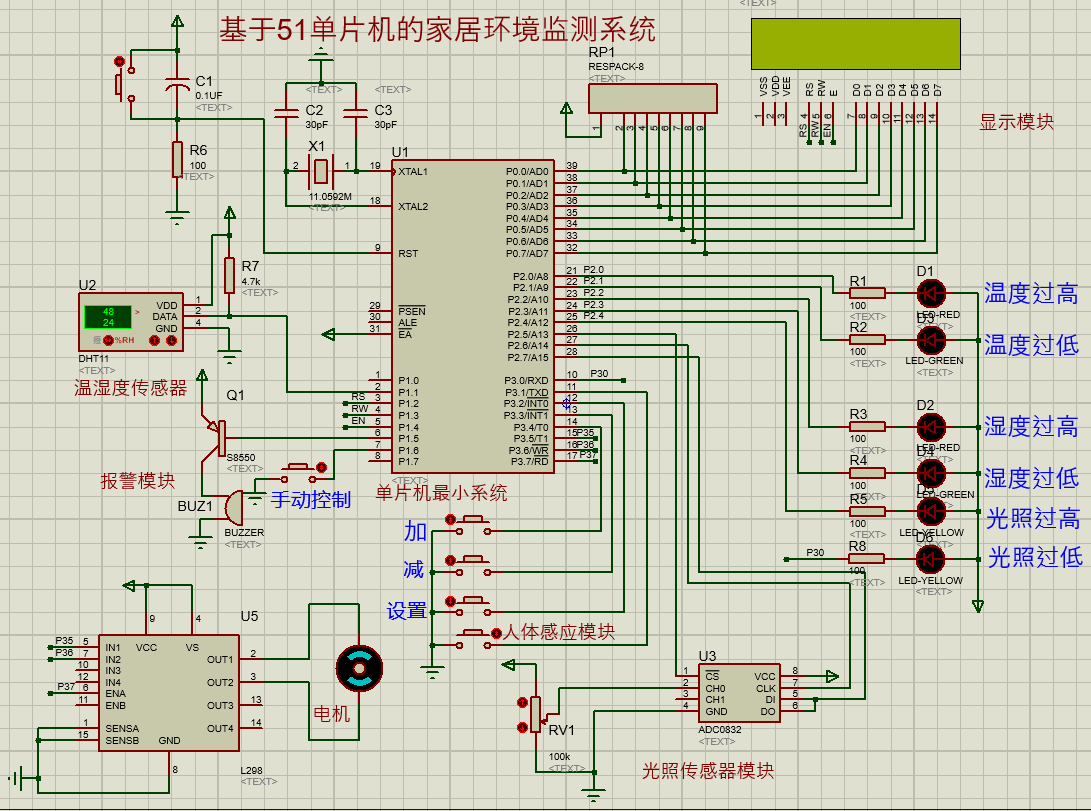

本设计利用protues8.7软件实现仿真设计,具体如图。

程序(Keil5)

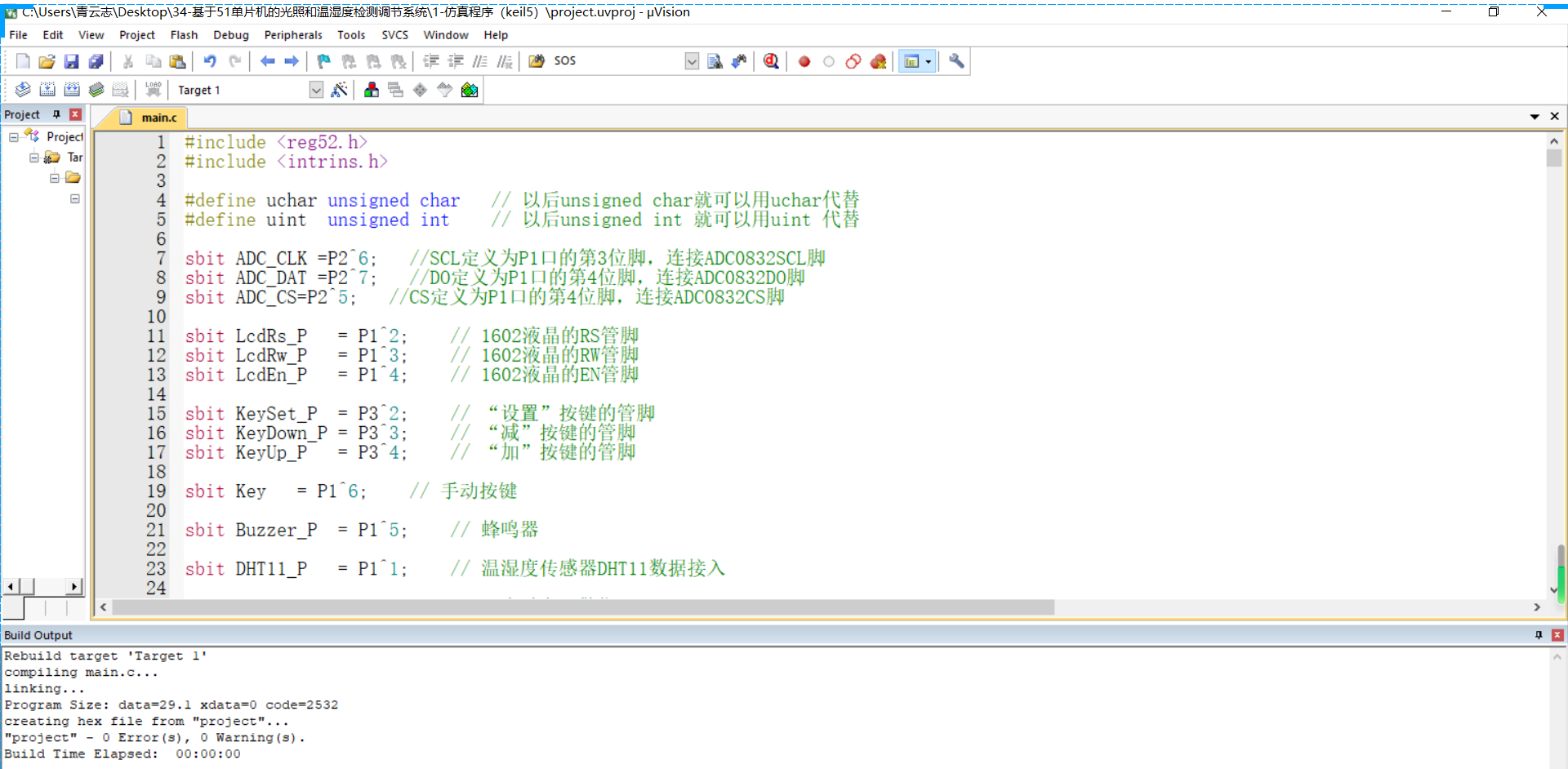

本设计利用KEIL5软件实现程序设计。

主函数如下:

复制代码
///////////////////////////////////////////////////
/*********************************************************/
// 主函数
/*********************************************************/
void main(void)
{
	uchar i;				// 循环变量

	LcdInit();				    	// 液晶功能初始化
	LcdShowInit();					// 液晶显示初始化
	AlarmInit();						// 报警值初始化
	EN=0;
	while(1)
	{
		light=Get_ADC0832();			// 读取光照强度
		light=light/2.5;					// 缩小光照检测结果(在0-99)
		if(light>99)							// 如果大于99
			light=99;								// 则依然保持99
		LcdGotoXY(0,9);							// 液晶定位到第0行第6列
		LcdPrintNum1(light);						// 显示测量结果

		/*温湿度读取*/
		EA=0;
		ReadDhtData(); 							// 检测温湿度数据;
		EA=1;
		LcdGotoXY(1,2);	 						// 定位到要显示温度的地方
		LcdPrintNum2(temp);					// 显示温度值
		LcdGotoXY(1,11);						// 定位到要显示湿度的地方
		LcdPrintNum2(humi);					// 显示湿度值

		// 报警判断
		AlarmJudge();

		/*按键扫描和延时*/
		for(i=0;i<30;i++)
		{
			KeyScanf();								// 按键判断
			DelayMs(10);
		}
	}
}

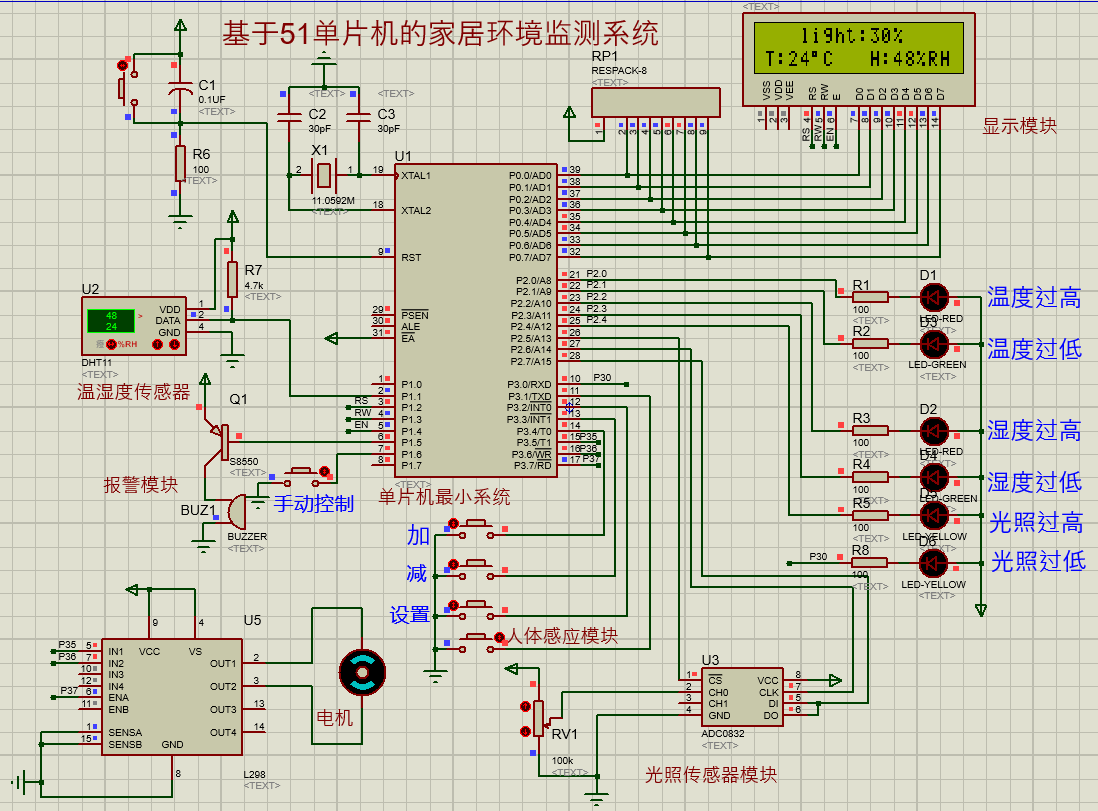

程序运行结果如图:

全部内容

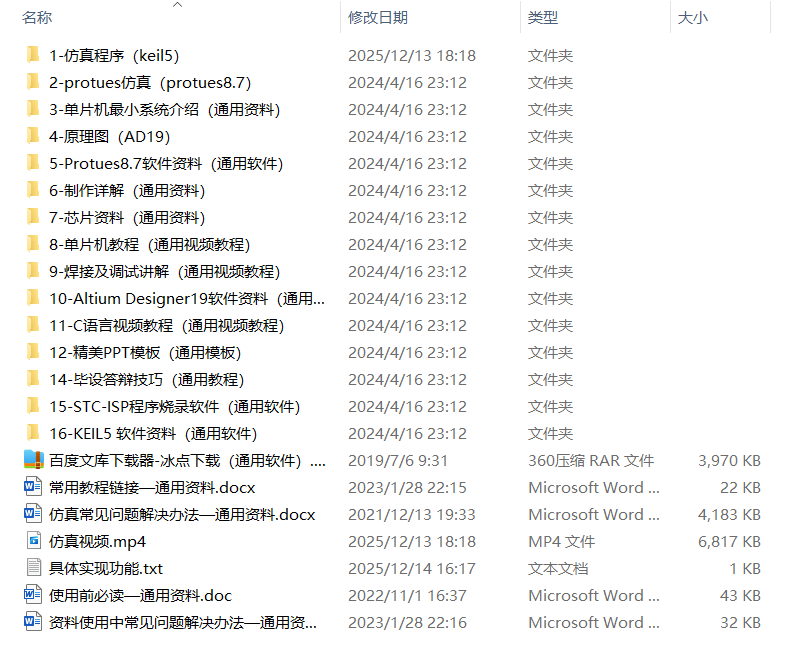

全部资料包括程序(keil5)、protues仿真(protues8.7)、设计说明、答辩PPT、开发资料、资料使用介绍、仿真视频、最小系统介绍视频等。

资料获取

https://docs.qq.com/doc/DT2pURXhRY2JOY3JS
