📝 摘要
本文系统梳理了四类核心 UML 图表（类图、序列图、活动图、包图）在内容创作中的适用场景。通过包图形式组织知识模块，清晰展现每种图表的概念本质、结构特征、典型用途及替代工具，帮助技术作者、产品经理与教育者根据文章类型（如技术原理、操作流程、知识体系）精准选择建模方法，提升信息传达效率与逻辑严谨性。
对 不同文章类型如何选择合适的 UML（统一建模语言）图表 进行的精炼总结。分别解析，并系统介绍每种图表的概念、结构、用途、适用场景，以及与其功能相近的其他建模或可视化工具。
一、解析
"如果是技术类文章，可用 类图（Class Diagram） 表示概念模型"
- 含义：技术类文章常涉及对象、属性、方法、继承、接口等面向对象概念。类图能清晰表达这些"概念之间的静态关系"，构建知识的"骨架"。
"如果是流程型内容（如操作指南），用 序列图（Sequence Diagram） 或 活动图（Activity Diagram） 更合适"
- 含义 ：操作指南强调"谁在什么时候做了什么"。序列图突出对象间的时序交互 ，活动图则侧重业务流程或算法步骤的控制流。
"若分析多篇文章的关联，可用 包图（Package Diagram） 展示知识体系"
- 含义 ：包图用于组织和分组相关元素（如类、模块、子系统）。当你要梳理多个主题/文章/知识模块之间的归属、依赖或层次结构时，包图能呈现宏观的知识拓扑。
二、详细解析四种 UML 图表
1. 类图（Class Diagram）
✅ 概念
- 描述系统中类、接口、属性、方法 及其静态关系（如继承、关联、聚合、组合、依赖）。
- 是面向对象设计的核心图表。
🧱 基本结构
1class Car {
2 - brand: String
3 - speed: int
4 + start(): void
5 + accelerate(delta: int): void
6}
7class Engine {
8 + ignite(): void
9}
10Car "1" *-- "1" Engine : has a >🎯 作用
- 构建领域模型（Domain Model）
- 设计软件架构
- 表达技术文章中的核心概念及其关系（如"用户-订单-商品"）
📚 适用场景
- 技术文档、API 设计、系统设计说明书
- 教学中的 OOP 概念讲解
🔁 类似工具
| 工具 | 特点 |
|---|---|
| ER 图（实体关系图） | 用于数据库建模，强调实体与关系，不包含方法 |
| 本体图（Ontology Diagram） | 在语义网/知识图谱中表示概念层级（如 OWL） |
| 概念图（Concept Map） | 非形式化，适合教育场景表达知识点关联 |
2. 序列图（Sequence Diagram）
✅ 概念
- 描述对象之间按时间顺序的交互过程，强调"消息传递"的时序。
- 以垂直生命线表示参与者，水平箭头表示调用。
🧱 基本结构
1@startuml
2actor User
3participant "Login Page" as LP
4participant "Auth Service" as AS
5participant "DB" as DB
6
7User -> LP: 输入账号密码
8LP -> AS: 调用验证接口
9AS -> DB: 查询用户
10DB --> AS: 返回用户数据
11AS --> LP: 返回验证结果
12LP --> User: 登录成功/失败
13@enduml🎯 作用
- 可视化 API 调用链
- 分析系统故障路径
- 编写操作手册时展示"用户-系统"交互流程
📚 适用场景
- 用户操作指南（如"如何重置密码"）
- 微服务调用链路说明
- 协议交互流程（如 OAuth2.0）
🔁 类似工具
| 工具 | 特点 |
|---|---|
| 通信图（Communication Diagram） | UML 另一种交互图，强调对象连接而非时序 |
| 泳道图（Swimlane Diagram） | 用泳道区分角色，适合跨部门流程 |
| BPMN（业务流程模型） | 更正式的业务流程标准，支持复杂网关、事件 |
3. 活动图（Activity Diagram）
✅ 概念
- 描述业务流程或算法的控制流，类似高级流程图，支持并行、分支、循环。
- 强调"做什么"，而非"谁做"。
🧱 基本结构

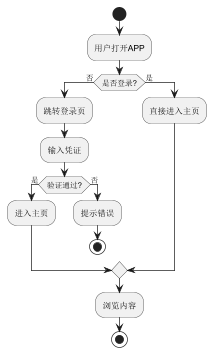

1@startuml
2start
3:用户打开APP;
4if (是否登录?) then (否)
5 :跳转登录页;
6 :输入凭证;
7 if (验证通过?) then (是)
8 :进入主页;
9 else (否)
10 :提示错误;
11 stop
12 endif
13else (是)
14 :直接进入主页;
15endif
16:浏览内容;
17stop
18@enduml🎯 作用
- 描述算法逻辑
- 建模用户旅程（User Journey）
- 展示决策树或异常处理路径
📚 适用场景
- 操作指南中的条件分支（如"如果失败怎么办"）
- 系统后台任务流程
- 教学中的解题步骤分解
🔁 类似工具
| 工具 | 特点 |
|---|---|
| 传统流程图（Flowchart） | 更简单，但缺乏 UML 的标准化语义 |
| 状态机图（State Machine Diagram） | 关注对象状态变化，而非整体流程 |
| Mermaid 流程图 | 轻量级文本绘图，适合 Markdown 嵌入 |
4. 包图（Package Diagram）
✅ 概念
- 用于组织 UML 元素（类、用例、组件等）到命名空间（包） 中，表示模块化结构和依赖关系。
- 类似编程中的
import或文件夹结构。
🧱 基本结构

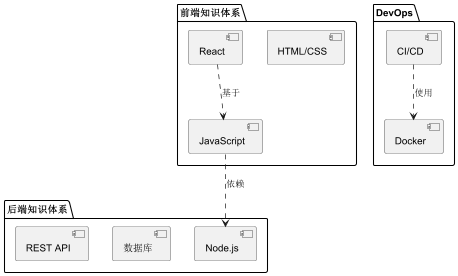

1@startuml
2package "前端知识体系" {
3 [HTML/CSS]
4 [JavaScript]
5 [React]
6}
7
8package "后端知识体系" {
9 [Node.js]
10 [数据库]
11 [REST API]
12}
13
14package "DevOps" {
15 [Docker]
16 [CI/CD]
17}
18
19[JavaScript] ..> [Node.js] : 依赖
20[React] ..> [JavaScript] : 基于
21[CI/CD] ..> [Docker] : 使用
22@enduml🎯 作用
- 构建知识地图（Knowledge Map）
- 规划课程体系或文档结构
- 分析多篇文章/项目的模块归属与交叉引用
📚 适用场景
- 技术栈全景图
- 学习路径规划
- 多团队协作系统的模块划分
🔁 类似工具
| 工具 | 特点 |
|---|---|
| 思维导图（Mind Map） | 非形式化，适合头脑风暴，但缺乏依赖语义 |
| 知识图谱（Knowledge Graph） | 用 RDF/OWL 表达实体关系，支持推理 |
| 架构决策记录（ADR）图 | 记录系统设计决策的依赖与演进 |

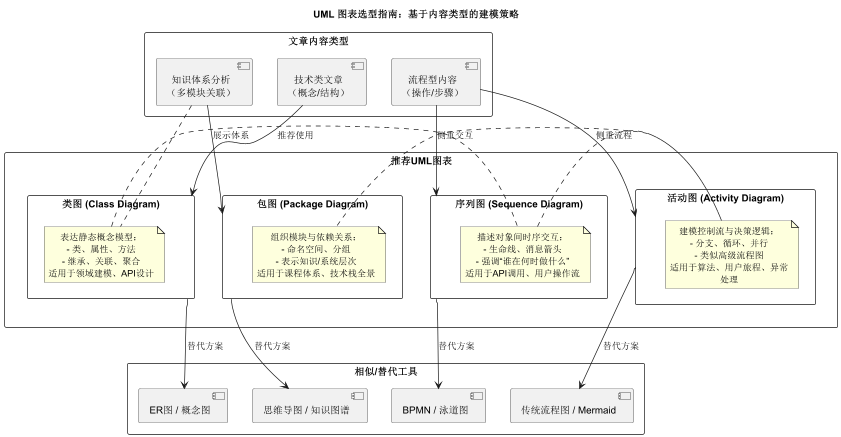

三、总结对比表
| 图表类型 | 核心关注点 | 适合内容类型 | 关键元素 | 替代方案 |
|---|---|---|---|---|
| 类图 | 静态结构、概念关系 | 技术原理、领域模型 | 类、属性、关系 | ER图、概念图 |
| 序列图 | 对象间时序交互 | 操作步骤、API调用 | 生命线、消息箭头 | BPMN、泳道图 |
| 活动图 | 控制流、决策逻辑 | 流程指南、算法 | 活动节点、分支 | 流程图、Mermaid |
| 包图 | 模块组织、依赖 | 知识体系、项目结构 | 包、依赖箭头 | 思维导图、知识图谱 |
四、给内容创作者的建议
- 写技术文章？ → 用类图厘清核心概念。
- 写教程/操作手册？ → 用序列图或活动图展示步骤。
- 做知识整理/课程设计？ → 用包图构建知识体系。
- 不确定用哪种？ → 问自己：
- 我要表达"是什么"？→ 类图 / 包图
- 我要表达"怎么做"？→ 序列图 / 活动图
