引言：C4 模型和 UML 是什么？
在软件架构设计和文档化中，C4 模型 和 UML（统一建模语言） 是两种常用的可视化方法。
-

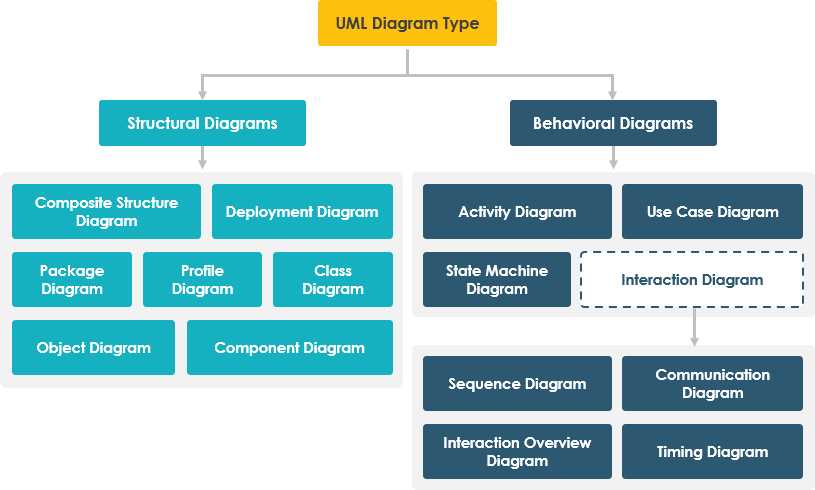

UML ：由 OMG 组织标准化，诞生于 20 世纪 90 年代，包含 UML - 14 种图表类型（如类图、序列图、用例图、活动图等），适合详细描述软件系统的结构、行为、交互。
-
C4 模型 ：由 Simon Brown 于 2006 年提出，专注于软件架构的层次化抽象 ，只有 4 个核心层次（加上一些补充视图），目标是让架构图易懂、易维护、适合与非技术人员沟通 。
两者不是互相取代的关系，而是互补：C4 擅长高层架构沟通，UML 擅长底层细节设计。
核心概念对比
| 方面 | C4 模型 | UML |
|---|---|---|
| 图表数量 | 核心 4 级 + 补充视图（如部署、动态） | 14 种图表类型 |
| 学习曲线 | 非常低（几小时掌握） | 较高（几周到几个月） |
| 主要关注点 | 系统上下文、容器、组件、代码 | 对象、类、交互、状态、活动等 |
| 主要受众 | 开发人员 + 产品经理 + 利益相关方 | 主要开发人员和技术团队 |
| 符号复杂度 | 极简（方框 + 箭头 + 简单图标） | 复杂（大量专用符号、线型、修饰符） |
| 维护性 | 高（图少、抽象层清晰，易更新） | 较低（图多、细节繁琐，常过时） |
| 典型用途 | 架构决策、Onboarding、新人理解系统 | 详细设计、代码生成、复杂交互建模 |

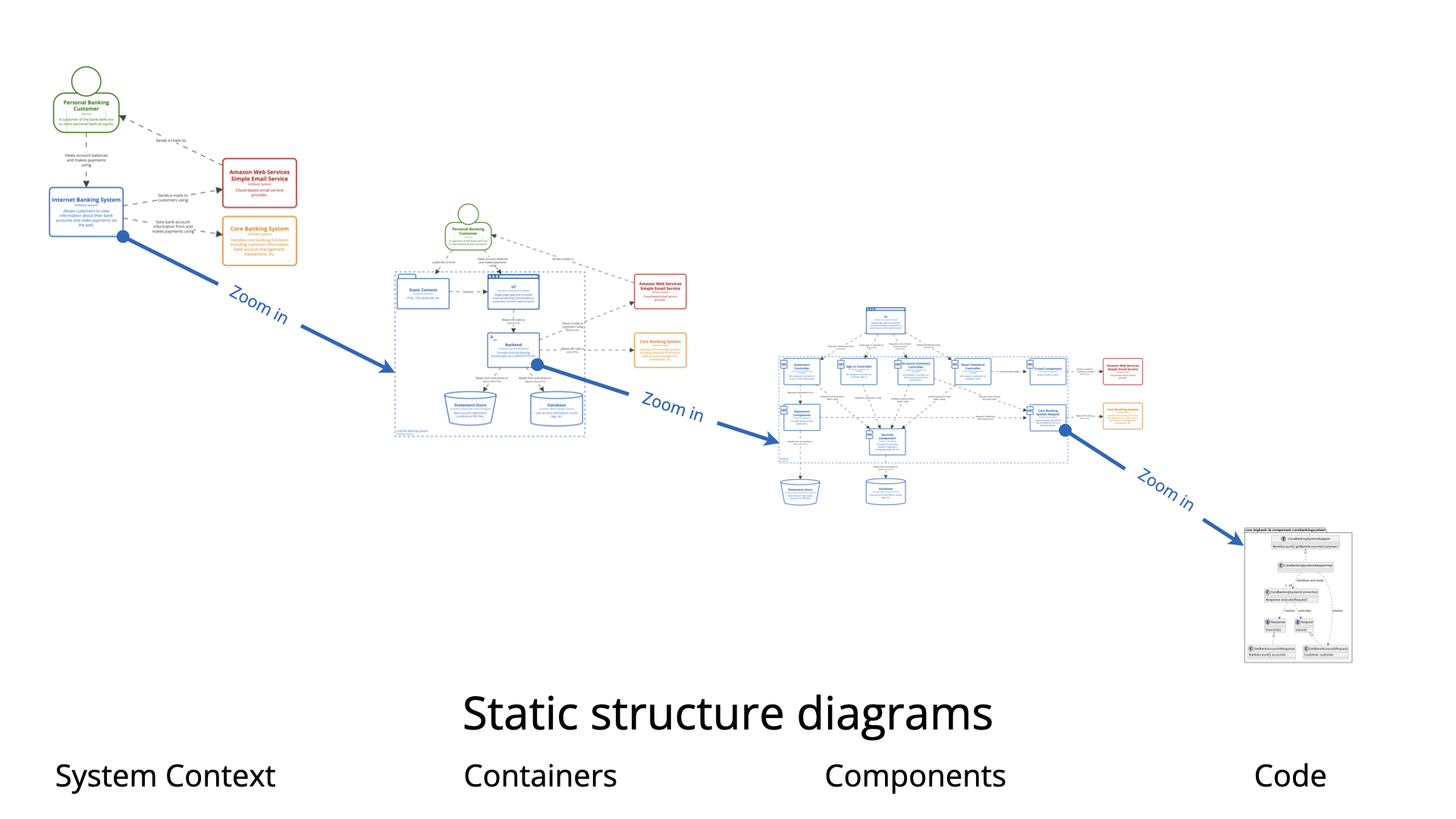

C4 模型的四个层次就像"地图缩放"：
-
System Context 图（系统上下文图）：系统作为黑盒，与外部用户/系统交互。
-
Container 图（容器图）：系统拆分为高层次的可运行单元（如 Web 应用、数据库、移动 App、微服务）。
-
Component 图（组件图）：每个容器内部的主要模块/服务/库。
-
Code 图（代码图）：可选，最底层，用类图/伪代码展示关键实现细节。
实际例子对比
场景：一个简单的在线书店系统（用户浏览、下单、支付，包含前端、后端、数据库、第三方支付）。
用 C4 模型表达（推荐大多数场景）：
-
Level 1 - 系统上下文图
-
中央：在线书店系统
-
左侧：用户（浏览、下单）
-
右侧：支付网关
→ 一目了然，整个系统边界清晰。
-
-
Level 2 - 容器图
-
在线书店系统包含：
-
单页应用 (SPA)
-
后端 API 服务
-
关系型数据库
-
支付服务（外部）
→ 展示技术选型和责任划分。
-
-
-
Level 3 - 组件图（针对后端 API 服务）
-
包含：订单控制器、库存服务、支付适配器、用户认证模块等
→ 展示内部模块职责和依赖。
-
用 UML 表达（更详细但复杂）：
-
用例图：显示"用户下单""管理员管理库存"等用例。
-
类图：Order、Book、User、Payment 等类及其属性/方法/关联。
-
序列图：用户 → SPA → API → 数据库 → 支付网关 的完整调用流程。
-
部署图：服务器、容器、数据库实例的物理部署。
结论：
-
如果目标是快速让所有人理解系统整体架构 → 优先 C4（90% 的架构沟通场景足够）。
-
如果需要指导编码、生成代码、处理复杂业务逻辑 → 用 UML 补充细节（尤其是类图 + 序列图）。
如何结合使用 C4 和 UML？
现代实践中最推荐的方式是C4 + UML 的混合：
-
用 C4 做高层架构文档（Context → Container → Component）
-
在需要深入的组件中使用 UML 类图、序列图补充细节
-
这样既保持高层简洁，又保留底层精确性
如何使用 Visual Paradigm 的 AI 工具来辅助开发？
Visual Paradigm（简称 VP）是目前最全面支持C4 + UML + AI 的建模工具之一，尤其在 2025-2026 年，其 AI 功能大幅增强。
Visual Paradigm 的关键 AI 功能（2026 年现状）：
-
AI Diagram Generator （文本生成图表）
输入自然语言描述，例如："生成一个电商系统的 C4 容器图，包括 SPA、前后端分离、MySQL 数据库和 Stripe 支付。"
→ AI 自动生成符合 C4 规范的容器图（也支持 UML 类图、序列图等）。
-
AI-Powered C4 PlantUML Studio
专门为 C4 模型设计的在线工具。
-
输入项目描述 → AI 自动产生完整的 C4 层次图（Context + Container + Component + Deployment 等）。
-
底层使用 PlantUML 代码渲染 → 图表可编辑、可版本控制、可导出。
-
-
AI Chatbot（智能对话助手）
-
支持中文和多语言。
-
示例指令：
-
"帮我生成一个在线书店的 C4 Component 图"
-
"在这个序列图中添加支付失败的备选流程"
-
"解释这个组件图中的依赖关系"
-
"把这个 C4 容器图转换成对应的 UML 部署图"
→ 可以迭代修改、解释、优化图表。
-
-
-
其他优势：
-
支持完整的 6 种 C4 视图（2025 年底已全面支持）
-
模型元素跨图自动同步（改一个类名，所有相关图自动更新）
-
云端 + 桌面版结合，团队实时协作
-
支持导出 PlantUML 代码、图片、PDF、Word 报告
-
为什么推荐 Visual Paradigm 的 AI 工具？
-
大幅提升效率：从零开始画 C4 或 UML 图可能需要几小时，用 VP AI 几分钟就能出初稿。
-
降低学习门槛：即使对 C4 或 UML 不太熟悉，也能通过自然语言快速上手。
-
保证规范性：AI 遵循 C4 官方抽象层次和 UML 标准，避免画出不标准的"意大利面图"。
-
适合现代团队：支持云协作、版本控制、与 PlantUML 结合，便于 DevOps 流程集成。
-
一站式解决方案：同时支持 C4、UML、ArchiMate、SysML、BPMN、ERD 等，AI 工具覆盖大部分场景。
-
迭代友好：通过聊天方式不断精炼图表，比纯手动拖拽高效得多。
快速上手建议：
-
访问 https://online.visual-paradigm.com/ 或下载桌面版
-
试用 AI Chatbot：https://chat.visual-paradigm.com/
-
专门试 C4 AI 工具：搜索 "AI-Powered C4 PlantUML Studio"
-
输入描述 → 生成 → 手动微调 → 导出分享
总结一句话：想让架构图又快、又准、又好懂？C4 打底 + UML 补细节 + Visual Paradigm AI 加速，是 2026 年最高效的组合。
